1. ЦЕЛЬ РАБОТЫ

- ознакомление с формами детали и ее элементами;

-знать отличие эскиза от рабочего чертежа;

- уметь читать рабочие чертежи и эскизы.

2 ДЛЯ ЗАЧЕТА РАБОТЫ НЕОБХОДИМО:

- изучить теоретический материал с помощью методического пособия;

-выполнить упражнение в тетради;

- ответить на контрольные вопросы.

3 ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

3.1 Общие указания

         Деталью называется изделие, изготовленное из однородного материала без применения сборочных операций.

Любая деталь состоит из простых геометрических фигур – призм, цилиндров, сфер и т.д. Части детали, имеющие определенное назначение, называются элементами детали (стержень, отверстие, буртик, галтель, паз, резьба, фаска, проточка и т.п.). Все детали условно разделяют на три группы:

-детали стандартные, для которых чертежи даны в стандартах и параметры записываются в их обозначение (болты, шпильки, винты, шайбы, гайки, шпонки и др. детали);

-детали со стандартными элементами, у которых отдельные параметры и (или) изображения регламентируются стандартами 4 группы ЕСКД (зубья шестерен, звездочек и шлицевых валов; пружины);

-детали оригинальные, их чертежи выполняются по общим правилам.

         Чертеж, содержащий изображения детали и имеющий необходимые данные для ее изготовления и контроля, называется рабочим чертежом детали.

Чертеж временного пользования, выполненный от руки (без применения чертежных инструментов и без точного соблюдения масштаба), называется эскизом.

Рабочие чертежи деталей, в том числе эскизы, должны содержать:

· изображения детали;

· размеры с их предельными отклонениями;

· обозначение шероховатости;

· допусков формы и расположения поверхностей;

· указания о термообработке и покрытиях;

· технические требования;

· основную надпись.

В учебных чертежах требования по шероховатости, допуску форм, по термообработке и покрытиям, технические требования носят условный характер и даются для общего понятия. При этом нельзя упрощать конструкции деталей и опускать галтели, фаски, смазочные канавки и другие элементы.

3.2 Последовательность выполнения чертежа детали

 При выполнении эскизов деталей рекомендуется последовательность:

 а) осмотреть деталь, уяснить ее конструктивные особенности. Выбрать главный вид и наметить число изображений (рис. 2.1а);

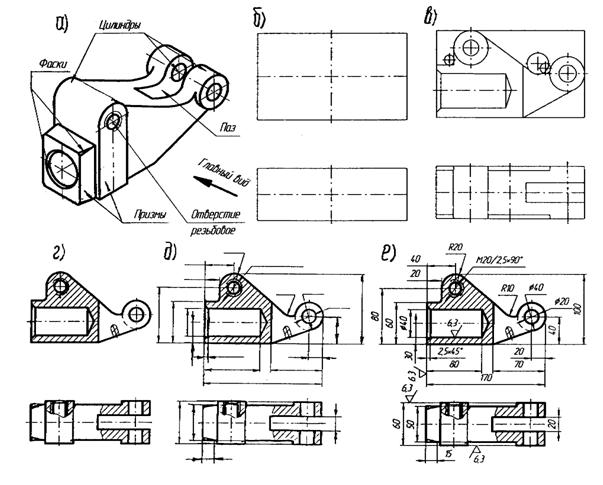

Рисунок 2.1. Последовательность выполнения эскиза

         б) установить примерное соотношение между габаритными размерами детали. Выделить на листе площадь для основной надписи и каждого изображения (включая технический рисунок). Провести осевые линии (рис. 2.1б);

в) нанести тонкими линиями контур детали, вычерчивая последовательно каждый ее элемент на всех изображениях (рис. 2.1в);

г) выполнить, если это необходимо, разрезы и сечения. Обвести чертеж линиями установленной толщины (рис. 2.1г);

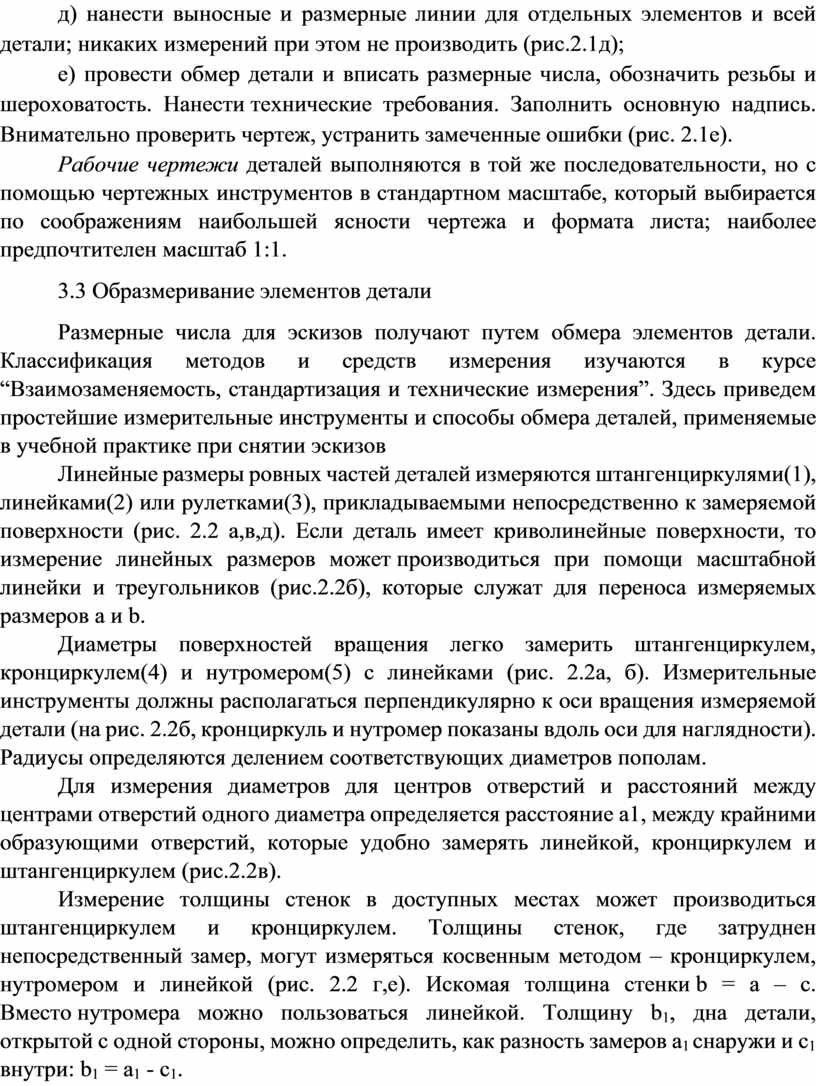

д) нанести выносные и размерные линии для отдельных элементов и всей детали; никаких измерений при этом не производить (рис.2.1д);

е) провести обмер детали и вписать размерные числа, обозначить резьбы и шероховатость. Нанести технические требования. Заполнить основную надпись. Внимательно проверить чертеж, устранить замеченные ошибки (рис. 2.1е).

         Рабочие чертежи деталей выполняются в той же последовательности, но с помощью чертежных инструментов в стандартном масштабе, который выбирается по соображениям наибольшей ясности чертежа и формата листа; наиболее предпочтителен масштаб 1:1.

3.3 Образмеривание элементов детали

         Размерные числа для эскизов получают путем обмера элементов детали. Классификация методов и средств измерения изучаются в курсе “Взаимозаменяемость, стандартизация и технические измерения”. Здесь приведем простейшие измерительные инструменты и способы обмера деталей, применяемые в учебной практике при снятии эскизов

Линейные размеры ровных частей деталей измеряются штангенциркулями(1), линейками(2) или рулетками(3), прикладываемыми непосредственно к замеряемой поверхности (рис. 2.2 а,в,д). Если деталь имеет криволинейные поверхности, то измерение линейных размеров может производиться при помощи масштабной линейки и треугольников (рис.2.2б), которые служат для переноса измеряемых размеров a и b.

Диаметры поверхностей вращения легко замерить штангенциркулем, кронциркулем(4) и нутромером(5) с линейками (рис. 2.2а, б). Измерительные инструменты должны располагаться перпендикулярно к оси вращения измеряемой детали (на рис. 2.2б, кронциркуль и нутромер показаны вдоль оси для наглядности). Радиусы определяются делением соответствующих диаметров пополам.

Для измерения диаметров для центров отверстий и расстояний между центрами отверстий одного диаметра определяется расстояние a1, между крайними образующими отверстий, которые удобно замерять линейкой, кронциркулем и штангенциркулем (рис.2.2в).

Измерение толщины стенок в доступных местах может производиться штангенциркулем и кронциркулем. Толщины стенок, где затруднен непосредственный замер, могут измеряться косвенным методом – кронциркулем, нутромером и линейкой (рис. 2.2 г,е). Искомая толщина стенки b = a – c. Вместо нутромера можно пользоваться линейкой. Толщину b₁, дна детали, открытой с одной стороны, можно определить, как разность замеров a₁ снаружи и c₁ внутри: b₁ = a₁ - c₁.

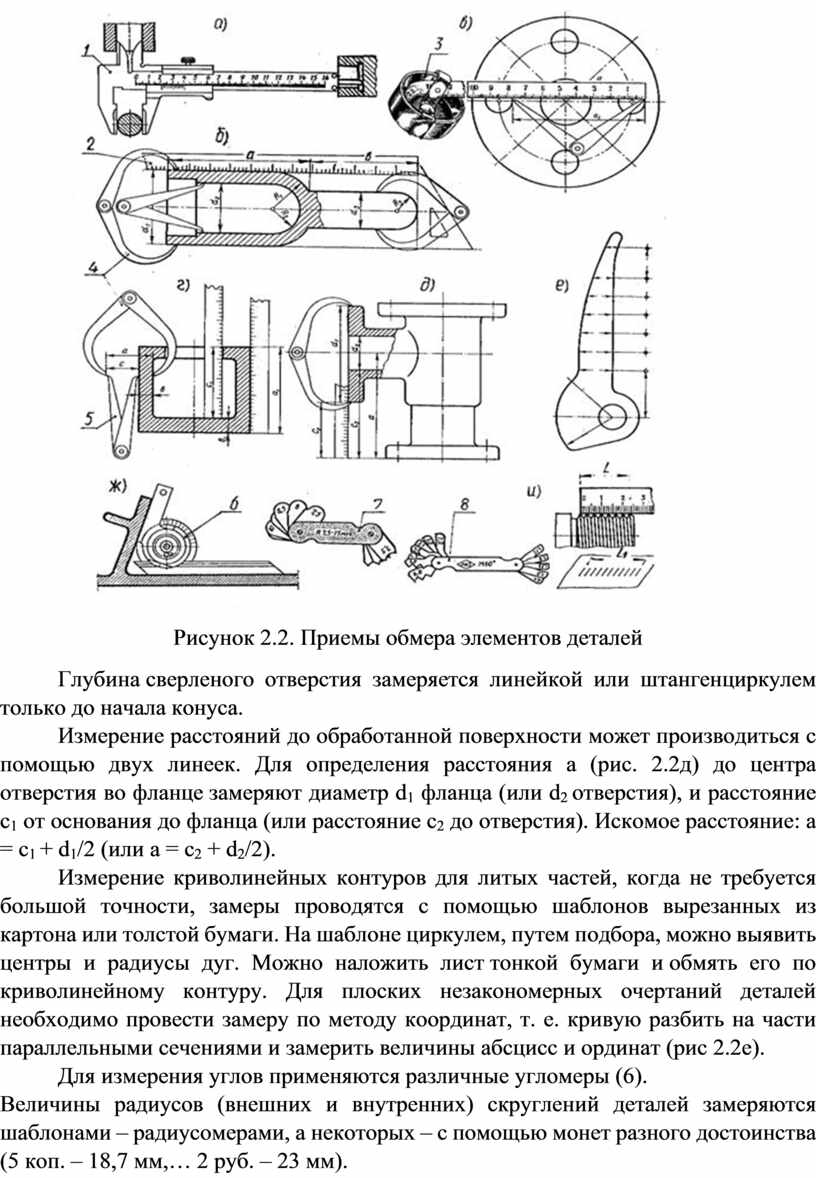

Рисунок 2.2. Приемы обмера элементов деталей

Глубина сверленого отверстия замеряется линейкой или штангенциркулем только до начала конуса.

Измерение расстояний до обработанной поверхности может производиться с помощью двух линеек. Для определения расстояния a (рис. 2.2д) до центра отверстия во фланце замеряют диаметр d₁ фланца (или d₂ отверстия), и расстояние c₁ от основания до фланца (или расстояние c₂ до отверстия). Искомое расстояние: a = c₁ + d₁/2 (или a = c₂ + d₂/2).

Измерение криволинейных контуров для литых частей, когда не требуется большой точности, замеры проводятся с помощью шаблонов вырезанных из картона или толстой бумаги. На шаблоне циркулем, путем подбора, можно выявить центры и радиусы дуг. Можно наложить лист тонкой бумаги и обмять его по криволинейному контуру. Для плоских незакономерных очертаний деталей необходимо провести замеру по методу координат, т. е. кривую разбить на части параллельными сечениями и замерить величины абсцисс и ординат (рис 2.2е).

Для измерения углов применяются различные угломеры (6).

Величины радиусов (внешних и внутренних) скруглений деталей замеряются шаблонами – радиусомерами, а некоторых – с помощью монет разного достоинства (5 коп. – 18,7 мм,… 2 руб. – 23 мм).

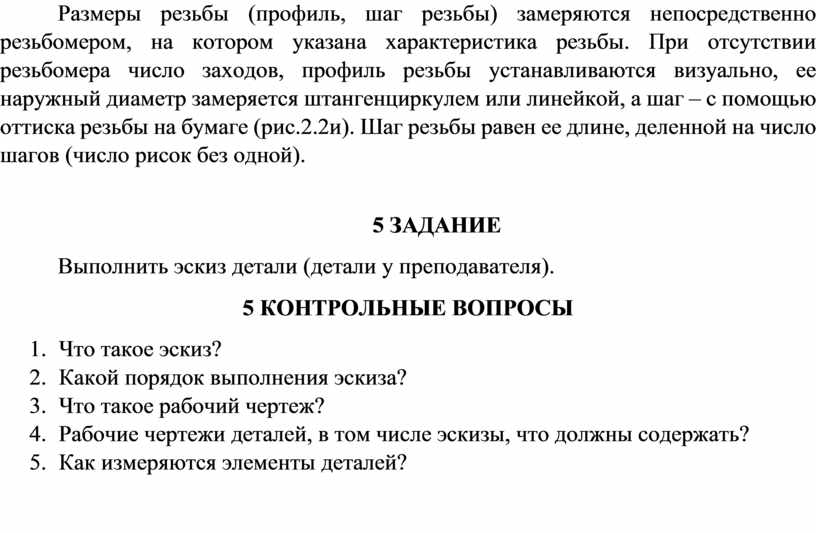

         Размеры резьбы (профиль, шаг резьбы) замеряются непосредственно резьбомером, на котором указана характеристика резьбы. При отсутствии резьбомера число заходов, профиль резьбы устанавливаются визуально, ее наружный диаметр замеряется штангенциркулем или линейкой, а шаг – с помощью оттиска резьбы на бумаге (рис.2.2и). Шаг резьбы равен ее длине, деленной на число шагов (число рисок без одной).

5 ЗАДАНИЕ

Выполнить эскиз детали (детали у преподавателя).

5 КОНТРОЛЬНЫЕ ВОПРОСЫ

1.     Что такое эскиз?

2.     Какой порядок выполнения эскиза?

3.     Что такое рабочий чертеж?

4.     Рабочие чертежи деталей, в том числе эскизы, что должны содержать?

5.     Как измеряются элементы деталей?
