Практическая работа «Создание детали Lego в программе Solid Works»

№ п/п





1.

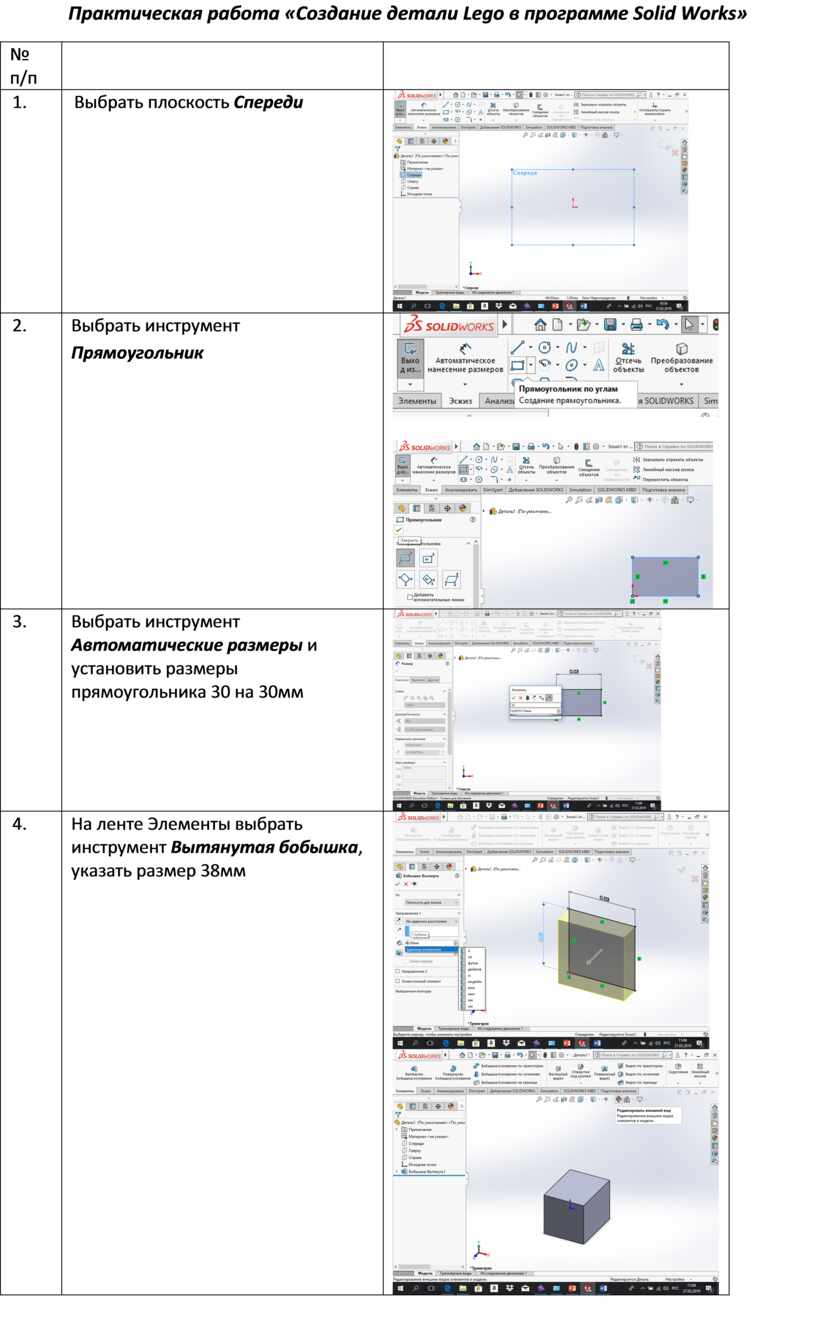

Выбрать плоскость Спереди

2.

Выбрать инструмент Прямоугольник





3.

Выбрать инструмент Автоматические размеры и установить размеры прямоугольника 30 на 30мм

4.

На ленте Элементы выбрать инструмент Вытянутая бобышка, указать размер 38мм

5.

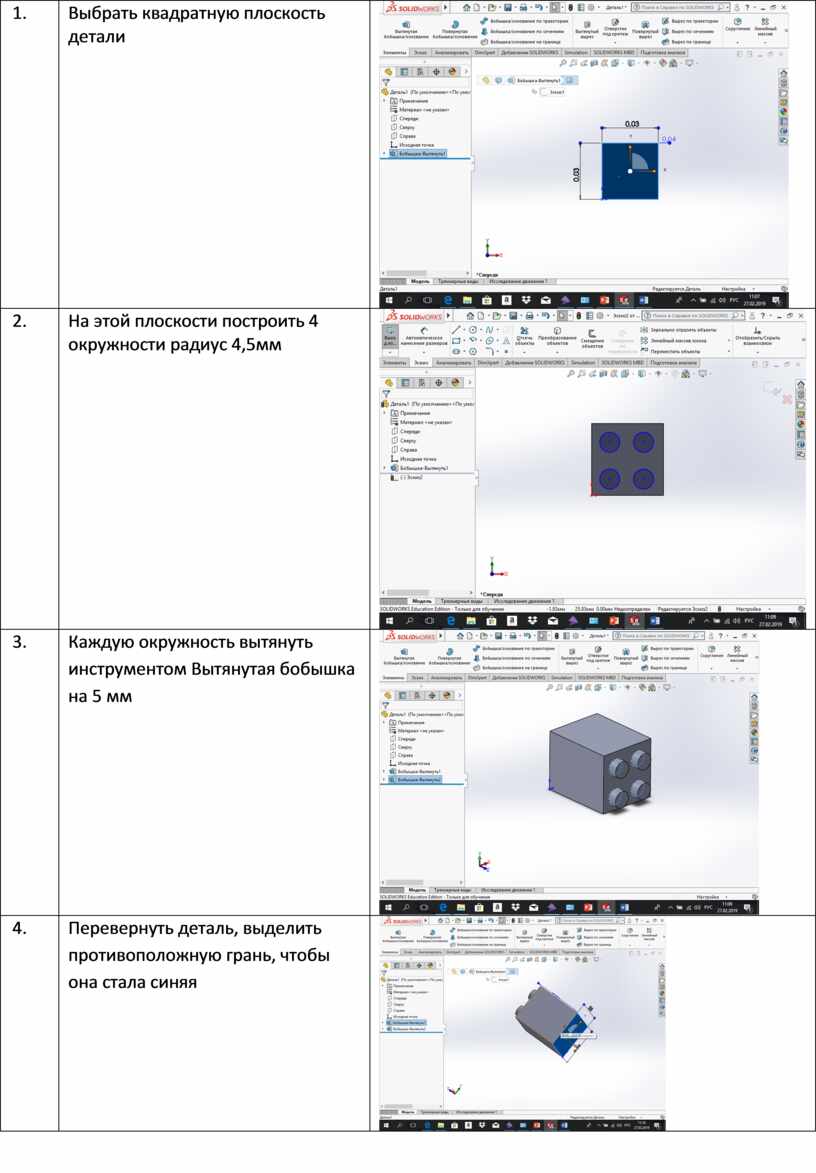

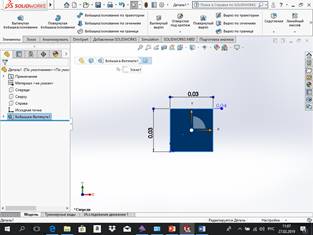

Выбрать квадратную плоскость детали

6.

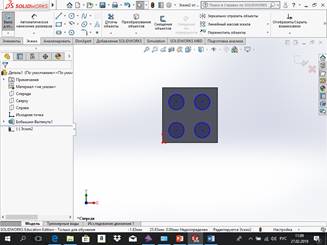

На этой плоскости построить 4 окружности радиус 4,5мм

7.

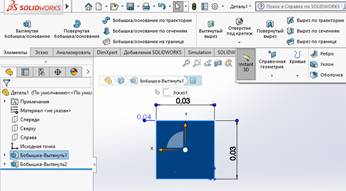

Каждую окружность вытянуть инструментом Вытянутая бобышка на 5 мм



8.

Перевернуть деталь, выделить противоположную грань, чтобы она стала синяя



9.

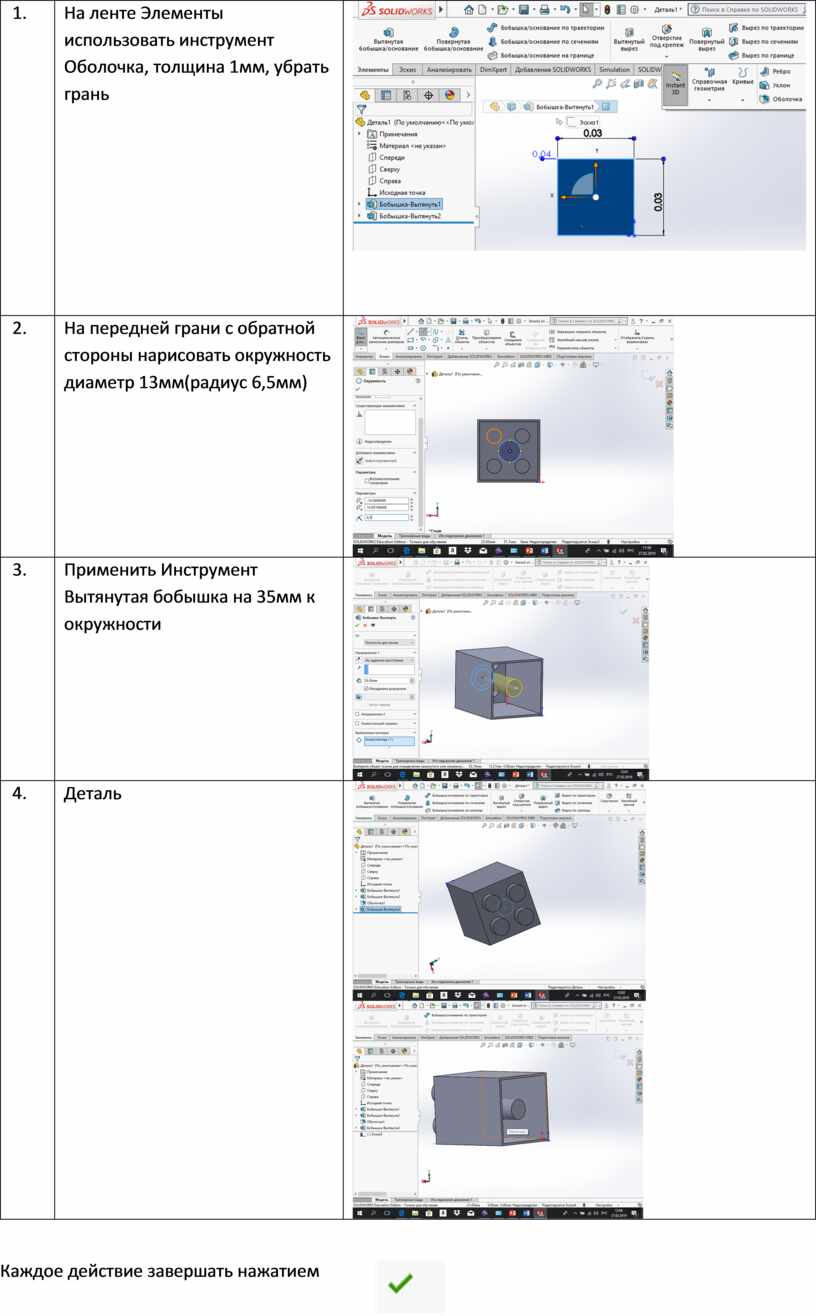

На ленте Элементы использовать инструмент Оболочка, толщина 1мм, убрать грань



10.

На передней грани с обратной стороны нарисовать окружность диаметр 13мм(радиус 6,5мм)

11.

Применить Инструмент Вытянутая бобышка на 35мм к окружности

12.

Деталь



Каждое действие завершать нажатием
