Практическое занятие № 10. Изучение нормативной документации, регламентирующей обозначение швов сварных соединений выполненных дуговой сваркой в защитном газе (ГОСТ 14771-76)

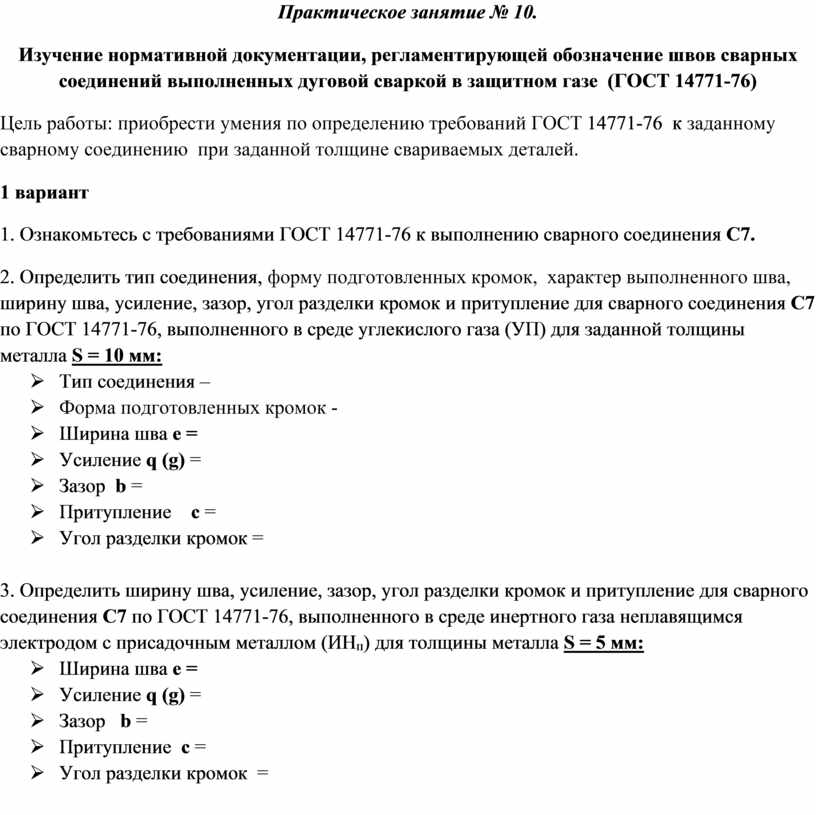

Практическое занятие № 10.

Изучение нормативной документации, регламентирующей обозначение швов сварных соединений выполненных дуговой сваркой в защитном газе  (ГОСТ 14771-76)

Цель работы: приобрести умения по определению требований ГОСТ 14771-76  к заданному сварному соединению  при заданной толщине свариваемых деталей.

1 вариант

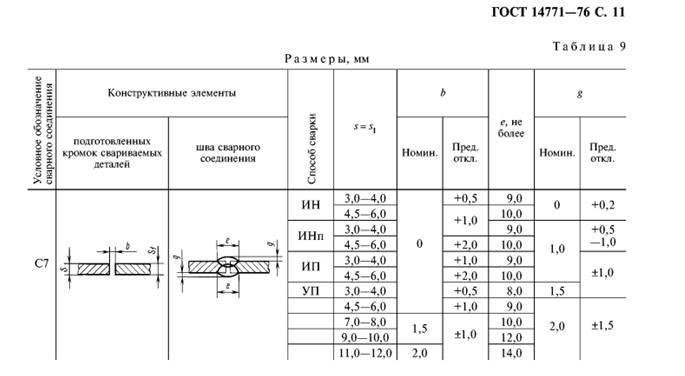

1. Ознакомьтесь с требованиями ГОСТ 14771-76 к выполнению сварного соединения С7.

2. Определить тип соединения, форму подготовленных кромок,  характер выполненного шва, ширину шва, усиление, зазор, угол разделки кромок и притупление для сварного соединения С7 по ГОСТ 14771-76, выполненного в среде углекислого газа (УП) для заданной толщины металла S = 10 мм:

Ø  Тип соединения –

Ø  Форма подготовленных кромок -

Ø  Ширина шва е =

Ø  Усиление q (g) =

Ø  Зазор  b =

Ø  Притупление    c =

Ø  Угол разделки кромок =

3. Определить ширину шва, усиление, зазор, угол разделки кромок и притупление для сварного соединения С7 по ГОСТ 14771-76, выполненного в среде инертного газа неплавящимся электродом с присадочным металлом (ИН_п) для толщины металла S = 5 мм:

Ø  Ширина шва е =

Ø  Усиление q (g) =

Ø  Зазор   b =

Ø  Притупление  c =

Ø  Угол разделки кромок  =

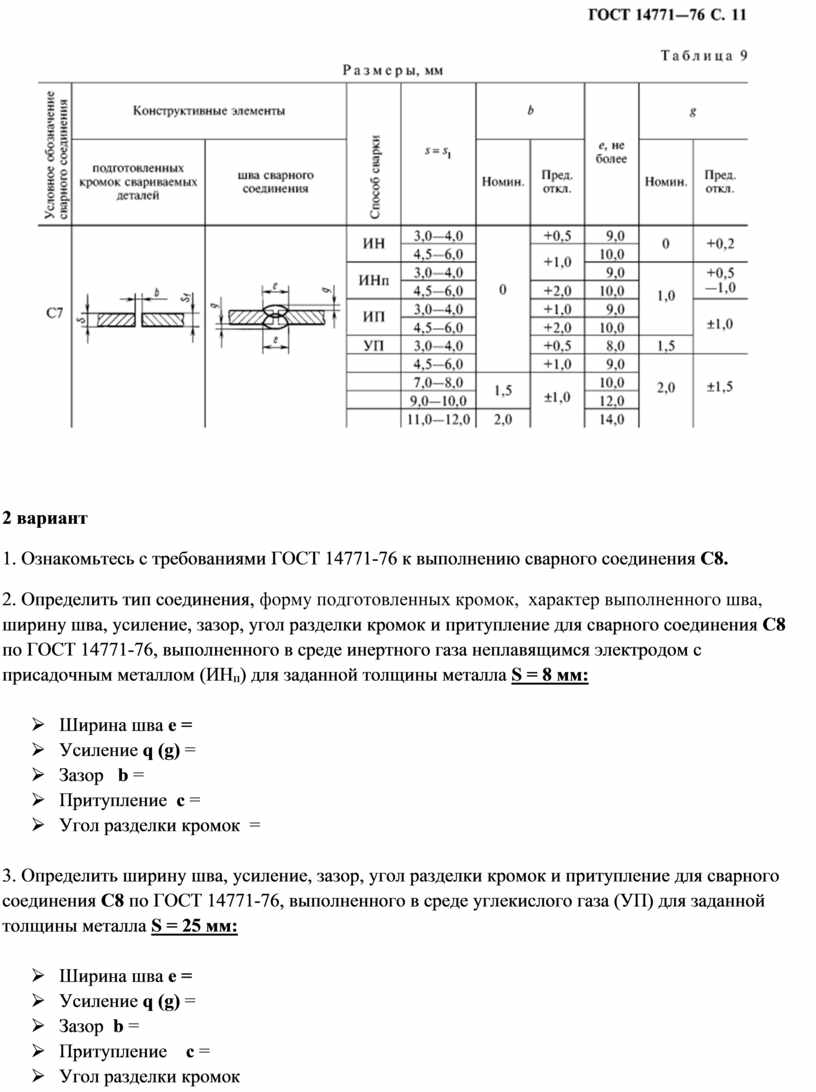

2 вариант

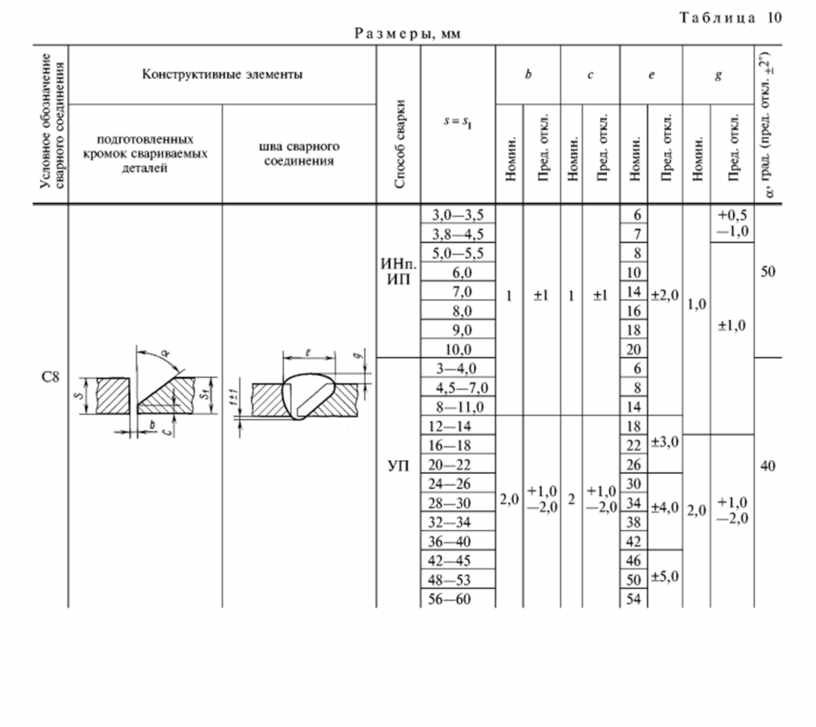

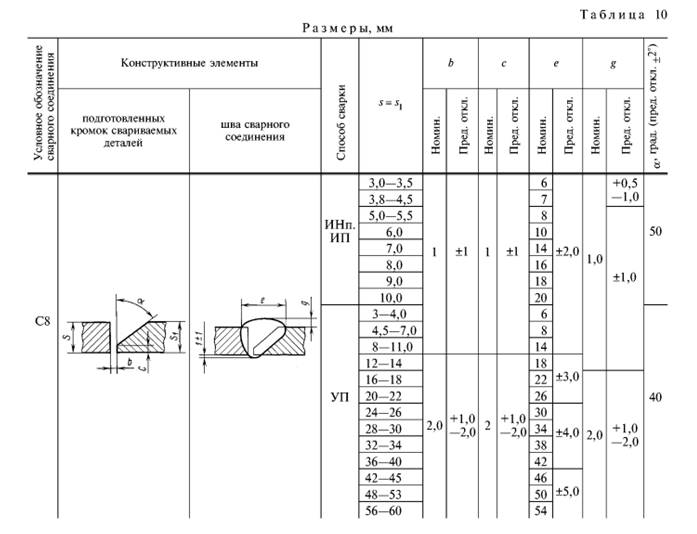

1. Ознакомьтесь с требованиями ГОСТ 14771-76 к выполнению сварного соединения С8.

2. Определить тип соединения, форму подготовленных кромок,  характер выполненного шва, ширину шва, усиление, зазор, угол разделки кромок и притупление для сварного соединения С8 по ГОСТ 14771-76, выполненного в среде инертного газа неплавящимся электродом с присадочным металлом (ИН_п) для заданной толщины металла S = 8 мм:

Ø  Ширина шва е =

Ø  Усиление q (g) =

Ø  Зазор   b =

Ø  Притупление  c =

Ø  Угол разделки кромок  =

3. Определить ширину шва, усиление, зазор, угол разделки кромок и притупление для сварного соединения С8 по ГОСТ 14771-76, выполненного в среде углекислого газа (УП) для заданной толщины металла S = 25 мм:

Ø  Ширина шва е =

Ø  Усиление q (g) =

Ø  Зазор  b =

Ø  Притупление    c =

Ø  Угол разделки кромок
