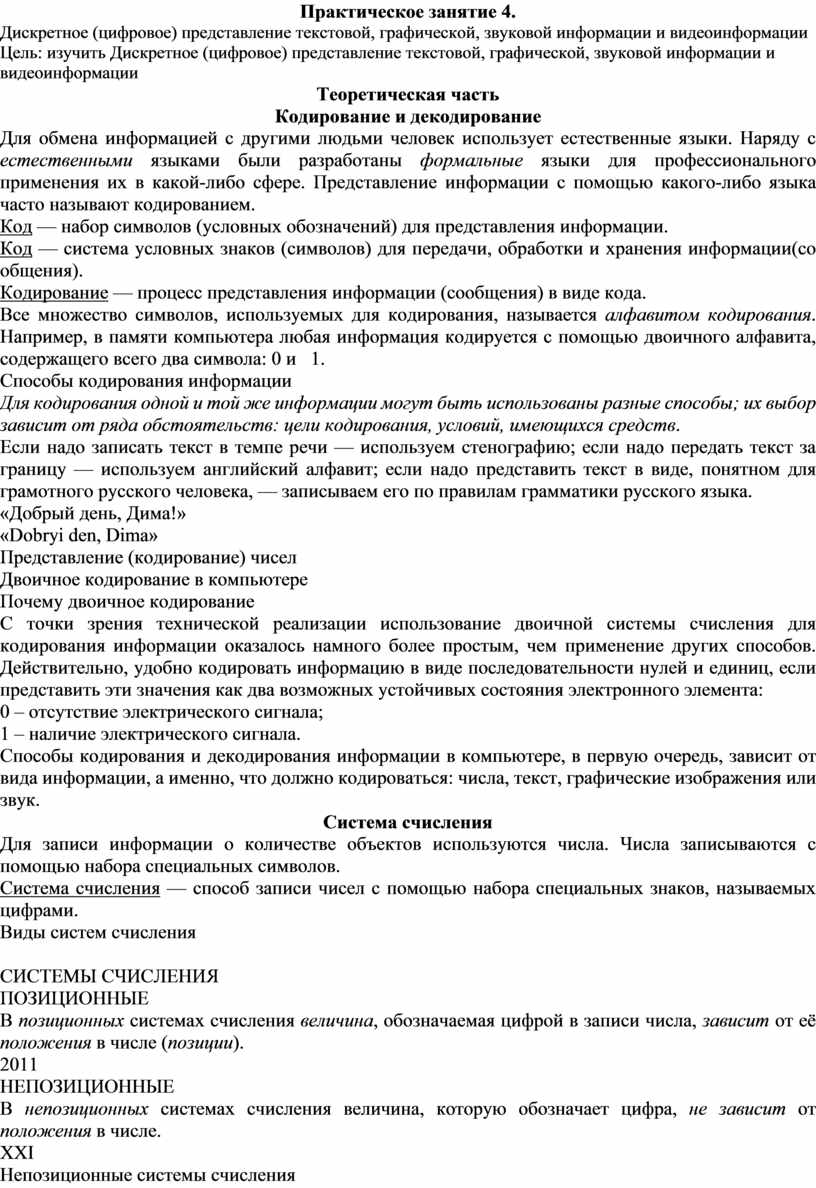

Практическое занятие 4.

Дискретное (цифровое) представление текстовой, графической, звуковой информации и видеоинформации

Цель: изучить Дискретное (цифровое) представление текстовой, графической, звуковой информации и видеоинформации

Теоретическая часть

Кодирование и декодирование

Для обмена информацией с другими людьми человек использует естественные языки. Наряду с естественными языками были разработаны формальные языки для профессионального применения их в какой-либо сфере. Представление информации с помощью какого-либо языка часто называют кодированием.

Код — набор символов (условных обозначений) для представления информации.

Код — система условных знаков (символов) для передачи, обработки и хранения информации(со общения).

Кодирование — процесс представления информации (сообщения) в виде кода.

Все множество символов, используемых для кодирования, называется алфавитом кодирования. Например, в памяти компьютера любая информация кодируется с помощью двоичного алфавита, содержащего всего два символа: 0 и   1.

Способы кодирования информации

Для кодирования одной и той же информации могут быть использованы разные способы; их выбор зависит от ряда обстоятельств: цели кодирования, условий, имеющихся средств.

Если надо записать текст в темпе речи — используем стенографию; если надо передать текст за границу — используем английский алфавит; если надо представить текст в виде, понятном для грамотного русского человека, — записываем его по правилам грамматики русского языка.

«Добрый день, Дима!»

«Dobryi den, Dima»

Представление (кодирование) чисел

Двоичное кодирование в компьютере

Почему двоичное кодирование

С точки зрения технической реализации использование двоичной системы счисления для кодирования информации оказалось намного более простым, чем применение других способов. Действительно, удобно кодировать информацию в виде последовательности нулей и единиц, если представить эти значения как два возможных устойчивых состояния электронного элемента:

0 – отсутствие электрического сигнала;

1 – наличие электрического сигнала.

Способы кодирования и декодирования информации в компьютере, в первую очередь, зависит от вида информации, а именно, что должно кодироваться: числа, текст, графические изображения или звук.

Система счисления

Для записи информации о количестве объектов используются числа. Числа записываются с помощью набора специальных символов.

Система счисления — способ записи чисел с помощью набора специальных знаков, называемых цифрами.

Виды систем счисления

СИСТЕМЫ СЧИСЛЕНИЯ

ПОЗИЦИОННЫЕ

В позиционных системах счисления величина, обозначаемая цифрой в записи числа, зависит от её положения в числе (позиции).

2011

НЕПОЗИЦИОННЫЕ

В непозиционных системах счисления величина, которую обозначает цифра, не зависит от положения в числе.

XXI

Непозиционные системы счисления

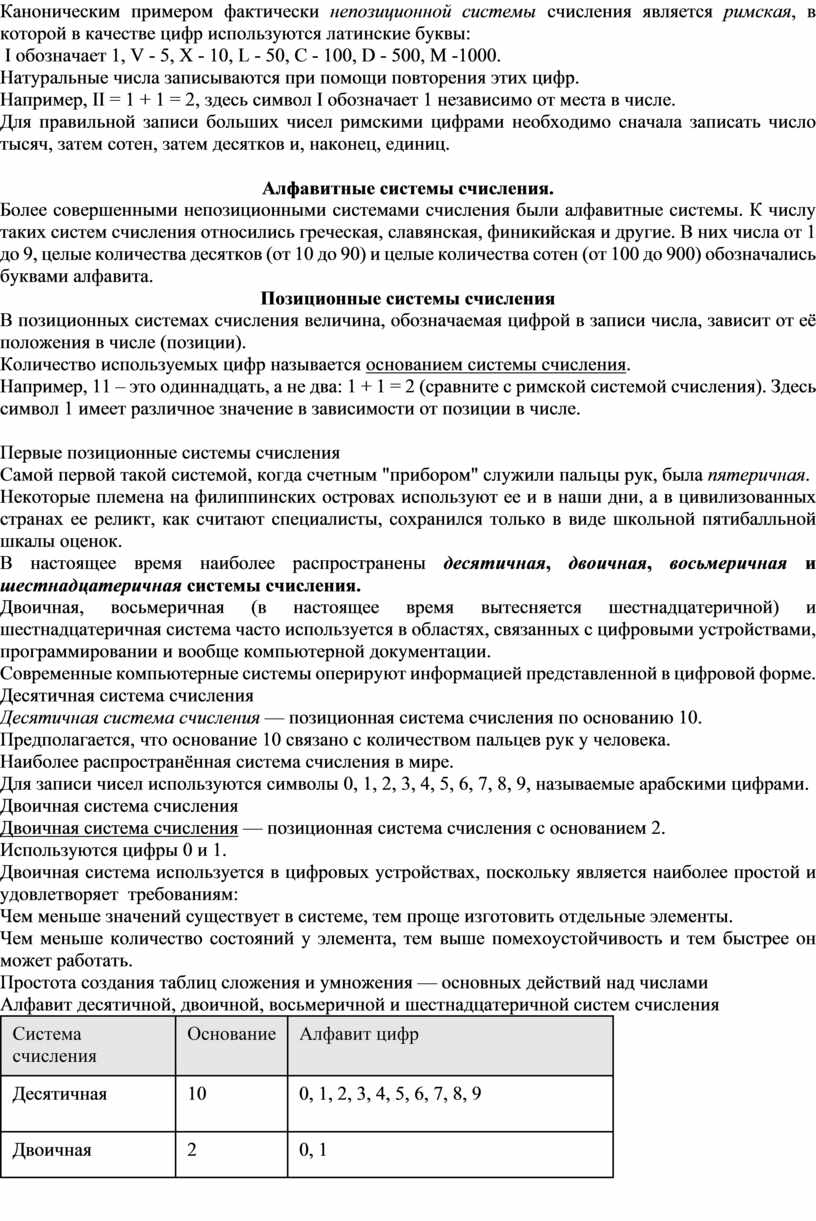

Каноническим примером фактически непозиционной системы счисления является римская, в которой в качестве цифр используются латинские буквы:

 I обозначает 1, V - 5, X - 10, L - 50, C - 100, D - 500, M -1000.

Натуральные числа записываются при помощи повторения этих цифр.

Например, II = 1 + 1 = 2, здесь символ I обозначает 1 независимо от места в числе.

Для правильной записи больших чисел римскими цифрами необходимо сначала записать число тысяч, затем сотен, затем десятков и, наконец, единиц.

Алфавитные системы счисления.

Более совершенными непозиционными системами счисления были алфавитные системы. К числу таких систем счисления относились греческая, славянская, финикийская и другие. В них числа от 1 до 9, целые количества десятков (от 10 до 90) и целые количества сотен (от 100 до 900) обозначались буквами алфавита.

Позиционные системы счисления

В позиционных системах счисления величина, обозначаемая цифрой в записи числа, зависит от её положения в числе (позиции).

Количество используемых цифр называется основанием системы счисления.

Например, 11 – это одиннадцать, а не два: 1 + 1 = 2 (сравните с римской системой счисления). Здесь символ 1 имеет различное значение в зависимости от позиции в числе.

Первые позиционные системы счисления

Самой первой такой системой, когда счетным "прибором" служили пальцы рук, была пятеричная.

Некоторые племена на филиппинских островах используют ее и в наши дни, а в цивилизованных странах ее реликт, как считают специалисты, сохранился только в виде школьной пятибалльной шкалы оценок.

В настоящее время наиболее распространены десятичная, двоичная, восьмеричная и шестнадцатеричная системы счисления.

Двоичная, восьмеричная (в настоящее время вытесняется шестнадцатеричной) и шестнадцатеричная система часто используется в областях, связанных с цифровыми устройствами, программировании и вообще компьютерной документации.

Современные компьютерные системы оперируют информацией представленной в цифровой форме.

Десятичная система счисления

Десятичная система счисления — позиционная система счисления по основанию 10.

Предполагается, что основание 10 связано с количеством пальцев рук у человека.

Наиболее распространённая система счисления в мире.

Для записи чисел используются символы 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, называемые арабскими цифрами.

Двоичная система счисления

Двоичная система счисления — позиционная система счисления с основанием 2.

Используются цифры 0 и 1.

Двоичная система используется в цифровых устройствах, поскольку является наиболее простой и удовлетворяет  требованиям:

Чем меньше значений существует в системе, тем проще изготовить отдельные элементы.

Чем меньше количество состояний у элемента, тем выше помехоустойчивость и тем быстрее он может работать.

Простота создания таблиц сложения и умножения — основных действий над числами

Алфавит десятичной, двоичной, восьмеричной и шестнадцатеричной систем счисления

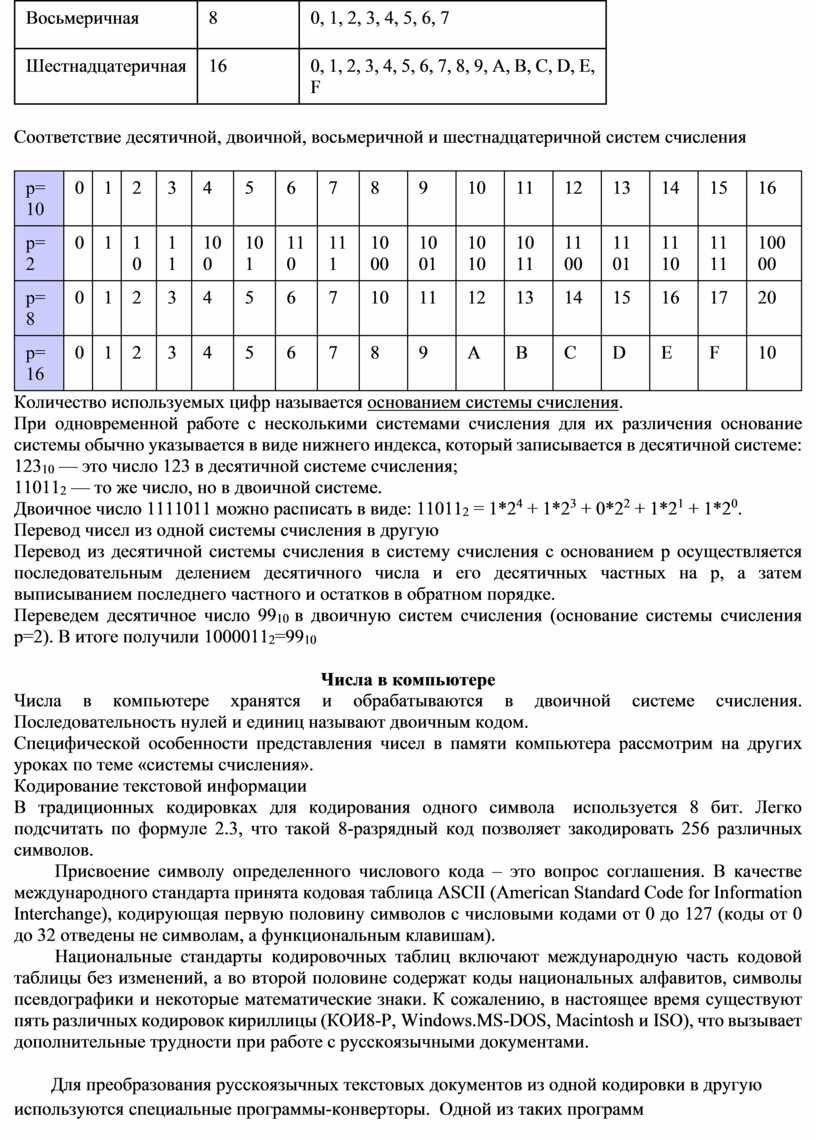

Соответствие десятичной, двоичной, восьмеричной и шестнадцатеричной систем счисления

Количество используемых цифр называется основанием системы счисления.

При одновременной работе с несколькими системами счисления для их различения основание системы обычно указывается в виде нижнего индекса, который записывается в десятичной системе:

123₁₀ — это число 123 в десятичной системе счисления;

11011₂ — то же число, но в двоичной системе.

Двоичное число 1111011 можно расписать в виде: 11011₂ = 1*2⁴ + 1*2³ + 0*2² + 1*2¹ + 1*2⁰.

Перевод чисел из одной системы счисления в другую

Перевод из десятичной системы счисления в систему счисления с основанием p осуществляется последовательным делением десятичного числа и его десятичных частных на p, а затем выписыванием последнего частного и остатков в обратном порядке.

Переведем десятичное число 99₁₀ в двоичную систем счисления (основание системы счисления p=2). В итоге получили 1000011₂=99₁₀

Числа в компьютере

Числа в компьютере хранятся и обрабатываются в двоичной системе счисления. Последовательность нулей и единиц называют двоичным кодом.

Специфической особенности представления чисел в памяти компьютера рассмотрим на других уроках по теме «системы счисления».

Кодирование текстовой информации

В традиционных кодировках для кодирования одного символа    используется 8 бит. Легко подсчитать по формуле 2.3, что такой 8-разрядный код позволяет закодировать 256 различных символов.

        Присвоение символу определенного числового кода – это вопрос соглашения. В качестве международного стандарта принята кодовая таблица ASCII (American Standard Code for Information Interchange), кодирующая первую половину символов с числовыми кодами от 0 до 127 (коды от 0 до 32 отведены не символам, а функциональным клавишам).

        Национальные стандарты  кодировочных таблиц включают международную часть кодовой таблицы без изменений, а во второй половине содержат коды национальных алфавитов, символы псевдографики и некоторые математические знаки. К сожалению, в настоящее время существуют пять различных кодировок кириллицы (КОИ8-Р, Windows.MS-DOS, Macintosh и ISO), что вызывает дополнительные трудности при работе с русскоязычными документами.

        Для преобразования русскоязычных текстовых документов из одной кодировки в другую используются специальные программы-конверторы.  Одной из таких программ является текстовый редактор Hieroglyph, который позволяет осуществлять перевод набранного текста из одной кодировки в другую и даже использовать различные кодировки в одном тексте.

Двоичное кодирование графической информации

Аналоговая и дискретная форма представления информации

Человек способен воспринимать и хранить информацию в форме образов (зрительных, звуковых, осязательных, вкусовых и обонятельных). Зрительные образы могут быть сохранены в виде изображений (рисунков, фотографий и так далее), а звуковые — зафиксированы на пластинках, магнитных лентах, лазерных дисках и так далее.

Информация, в том числе графическая и звуковая, может быть представлена в аналоговой или дискретной форме. При аналоговом представлении физическая величина принимает бесконечное множество значений, причем ее значения изменяются непрерывно. При дискретном представлении физическая величина принимает конечное множество значений, причем ее величина изменяется скачкообразно.

Аналоговая и дискретная форма представления информации

Приведем пример аналогового и дискретного представления информации.

Положение тела на наклонной плоскости и на лестнице задается значениями координат X и У.

При движении тела по наклонной плоскости его координаты могут принимать бесконечное множество непрерывно изменяющихся значений из определенного диапазона, а при движении по лестнице — только определенный набор значений, причем меняющихся скачкообразно.

Дискретизация

Примером аналогового представления графической информации может служить, например, живописное полотно, цвет которого изменяется непрерывно, а дискретного — изображение, напечатанное с помощью струйного принтера и состоящее из отдельных точек разного цвета. Примером аналогового хранения звуковой информации является виниловая пластинка (звуковая дорожка изменяет свою форму непрерывно), а дискретного — аудиокомпакт-диск (звуковая дорожка которого содержит участки с различной отражающей способностью).

Преобразование графической и звуковой информации из аналоговой формы в дискретную производится путем дискретизации, то есть разбиения непрерывного графического изображения и непрерывного (аналогового) звукового сигнала на отдельные элементы. В процессе дискретизации производится кодирование, то есть присвоение каждому элементу конкретного значения в форме кода.

Дискретизация – это преобразование непрерывных изображений и звука в набор дискретных значений в форме кодов.

Виды компьютерных изображений

Создавать и хранить графические объекты в компьютере можно двумя способами – как растровое или как векторное изображение. Для каждого типа изображений используется свой способ кодирования

            Кодирование растровых изображений

            Растровое изображение представляет собой совокупность точек (пикселей) разных цветов. Пиксель - минимальный участок изображения, цвет которого можно задать независимым образом.

В процессе кодирования изображения производится его пространственная дискретизация.

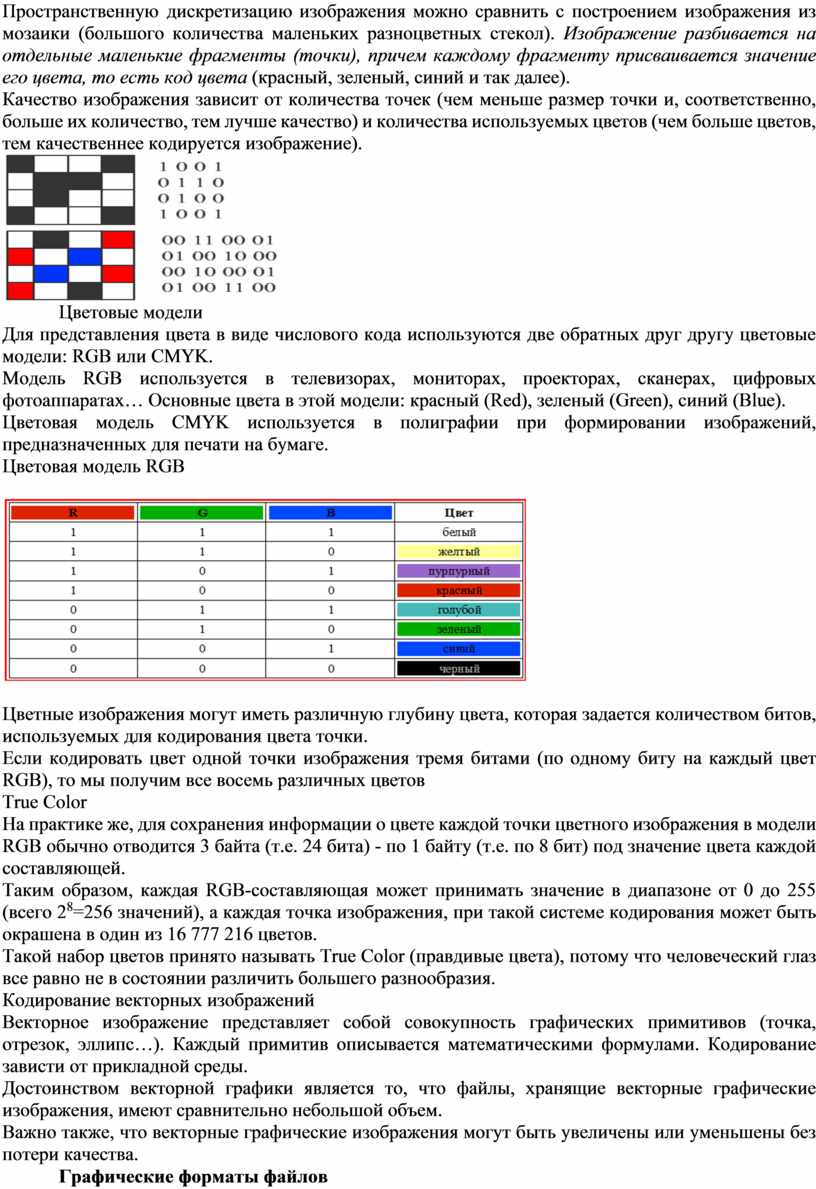

Пространственную дискретизацию изображения можно сравнить с построением изображения из мозаики (большого количества маленьких разноцветных стекол). Изображение разбивается на отдельные маленькие фрагменты (точки), причем каждому фрагменту присваивается значение его цвета, то есть код цвета (красный, зеленый, синий и так далее).

Качество изображения зависит от количества точек (чем меньше размер точки и, соответственно, больше их количество, тем лучше качество) и количества используемых цветов (чем больше цветов, тем качественнее кодируется изображение).

            Цветовые модели

Для представления цвета в виде числового кода используются две обратных друг другу цветовые модели: RGB или CMYK.

Модель RGB используется в телевизорах, мониторах, проекторах, сканерах, цифровых фотоаппаратах… Основные цвета в этой модели: красный (Red), зеленый (Green), синий (Blue).

Цветовая модель CMYK используется в полиграфии при формировании изображений, предназначенных для печати на бумаге.

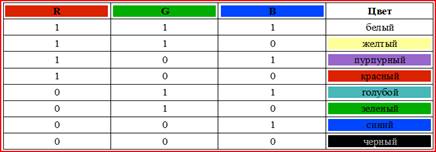

Цветовая модель RGB

Цветные изображения могут иметь различную глубину цвета, которая задается количеством битов, используемых для кодирования цвета точки.

Если кодировать цвет одной точки изображения тремя битами (по одному биту на каждый цвет RGB), то мы получим все восемь различных цветов

True Color

На практике же, для сохранения информации о цвете каждой точки цветного изображения в модели RGB обычно отводится 3 байта (т.е. 24 бита) - по 1 байту (т.е. по 8 бит) под значение цвета каждой составляющей.

Таким образом, каждая RGB-составляющая может принимать значение в диапазоне от 0 до 255 (всего 2⁸=256 значений), а каждая точка изображения, при такой системе кодирования может быть окрашена в один из 16 777 216 цветов.

Такой набор цветов принято называть True Color (правдивые цвета), потому что человеческий глаз все равно не в состоянии различить большего разнообразия.

Кодирование векторных изображений

Векторное изображение представляет собой совокупность графических примитивов (точка, отрезок, эллипс…). Каждый примитив описывается математическими формулами. Кодирование зависти от прикладной среды.

Достоинством векторной графики является то, что файлы, хранящие векторные графические изображения, имеют сравнительно небольшой объем.

Важно также, что векторные графические изображения могут быть увеличены или уменьшены без потери качества.

            Графические форматы файлов

            Форматы графических файлов определяют способ хранения информации в файле (растровый или векторный), а также форму хранения информации (используемый алгоритм сжатия).

Наиболее популярные растровые форматы:

BMP

GIF

JPEG

TIFF

PNG

Bit MaP image (BMP) — универсальный формат растровых графических файлов, используется в операционной системе Windows. Этот формат поддерживается многими графическими редакторами, в том числе редактором Paint. Рекомендуется для хранения и обмена данными с другими приложениями.

Tagged Image File Format (TIFF) — формат растровых графических файлов, поддерживается всеми основными графическими редакторами и компьютерными платформами. Включает в себя алгоритм сжатия без потерь информации. Используется для обмена документами между различными программами. Рекомендуется для использования при работе с издательскими системами.

Graphics Interchange Format (GIF) — формат растровых графических файлов, поддерживается приложениями для различных операционных систем. Включает алгоритм сжатия без потерь информации, позволяющий уменьшить объем файла в несколько раз. Рекомендуется для хранения изображений, создаваемых программным путем (диаграмм, графиков и так далее) и рисунков (типа аппликации) с ограниченным количеством цветов (до 256). Используется для размещения графических изображений на Web-страницах в Интернете.

Portable Network Graphic (PNG) — формат растровых графических файлов, аналогичный формату GIF. Рекомендуется для размещения графических изображений на Web-страницах в Интернете.

Joint Photographic Expert Group (JPEG) — формат растровых графических файлов, который реализует эффективный алгоритм сжатия (метод JPEG) для отсканированных фотографий и иллюстраций. Алгоритм сжатия позволяет уменьшить объем файла в десятки раз, однако приводит к необратимой потере части информации. Поддерживается приложениями для различных операционных систем. Используется для размещения графических изображений на Web-страницах в Интернете.

Двоичное кодирование звука. Представление видеоинформации

Кодирование звука

Использование компьютера для обработки звука началось позднее, нежели чисел, текстов и графики.

Звук – волна с непрерывно изменяющейся амплитудой и частотой. Чем больше амплитуда, тем он громче для человека, чем больше частота, тем выше тон.

Звуковые сигналы в окружающем нас мире необычайно разнообразны. Сложные непрерывные сигналы можно с достаточной точностью представлять в виде суммы некоторого числа простейших синусоидальных колебаний. Причем каждое слагаемое, то есть каждая синусоида, может быть точно задана некоторым набором числовых параметров – амплитуды, фазы и частоты, которые можно рассматривать как код звука в некоторый момент времени.

Временная дискретизация звука

В процессе кодирования звукового сигнала производится его временная дискретизация – непрерывная волна разбивается на отдельные маленькие временные участки и для каждого такого участка устанавливается определенная величина амплитуды.

Таким образом непрерывная зависимость амплитуды сигнала от времени заменяется на дискретную последовательность уровней громкости.

Качество двоичного кодирования звука определяется глубиной кодирования и частотой дискретизации.

Частота дискретизации – количество измерений уровня сигнала в единицу времени.

Количество уровней громкости определяет глубину кодирования. Современные звуковые карты обеспечивают 16-битную глубину кодирования звука. При этом количество уровней громкости равно N = 2^I = 2¹⁶ = 65536.

Представление видеоинформации

В последнее время компьютер все чаще используется для работы с видеоинформацией. Простейшей такой работой является просмотр кинофильмов и видеоклипов. Следует четко представлять, что обработка видеоинформации требует очень высокого быстродействия компьютерной системы.

Что представляет собой фильм с точки зрения информатики? Прежде всего, это сочетание звуковой и графической информации. Кроме того, для создания на экране эффекта движения используется дискретная по своей сути технология быстрой смены статических картинок. Исследования показали, что если за одну секунду сменяется более 10-12 кадров, то человеческий глаз воспринимает изменения на них как непрерывные.

Казалось бы, если проблемы кодирования статической графики и звука решены, то сохранить видеоизображение уже не составит труда.

Но это только на первый взгляд, поскольку при использовании традиционных методов сохранения информации электронная версия фильма получится слишком большой.

Достаточно очевидное усовершенствование состоит в том, чтобы первый кадр запомнить целиком

Существует множество различных форматов представления видеоданных.

В среде Windows, например, уже более 10 лет применяется формат Video for Windows, базирующийся на универсальных файлах с расширением AVI (Audio Video Interleave – чередование аудио и видео).

Более универсальным является мультимедийный формат Quick Time, первоначально возникший на компьютерах Apple.

Все большее распространение в последнее время получают системы сжатия видеоизображений, допускающие некоторые незаметные для глаза искажения изображения с целью повышения степени сжатия. Наиболее известным стандартом подобного класса служит MPEG (Motion Picture Expert Group). Методы, применяемые в MPEG, непросты для понимания и опираются на достаточно сложную математику.

Мультимедиа

Мультимедиа (multimedia, от англ. multi - много и media - носитель, среда) - совокупность компьютерных технологий, одновременно использующих несколько информационных сред: текст, графику, видео, фотографию, анимацию, звуковые эффекты, высококачественное звуковое сопровождение.

Под словом «мультимедиа» понимают воздействие на пользователя по нескольким информационным каналам одновременно. Можно еще сказать так: мультимедиа – это объединение изображения на экране компьютера (в том числе и графической анимации и видеокадров) с текстом и звуковым сопровождением.

Наибольшее распространение системы мультимедиа получили в области обучения, рекламы, развлечений.

Практическая часть

Задание 1. Информационное сообщение объемом 1,5 Кбайт содержит 3072 символа. Сколько символов содержит алфавит, при помощи которого  было записано это сообщение.

Задание 2 (19). Алфавит племени Мульти состоит из 8 букв. Какое количество информации несет одна буква этого алфавита.

Задание 3 (29). Сколько килобайт составляет сообщение, содержащее 12888 битов

Задание 4. Перевести числа из десятиной системы счисления в восьмеричную с.с. и обратно: 856, 664, 5012, 6435.

Задание 5. Перевести десятичную дробь в шестнадцатеричную систему счисления:  315,1875
