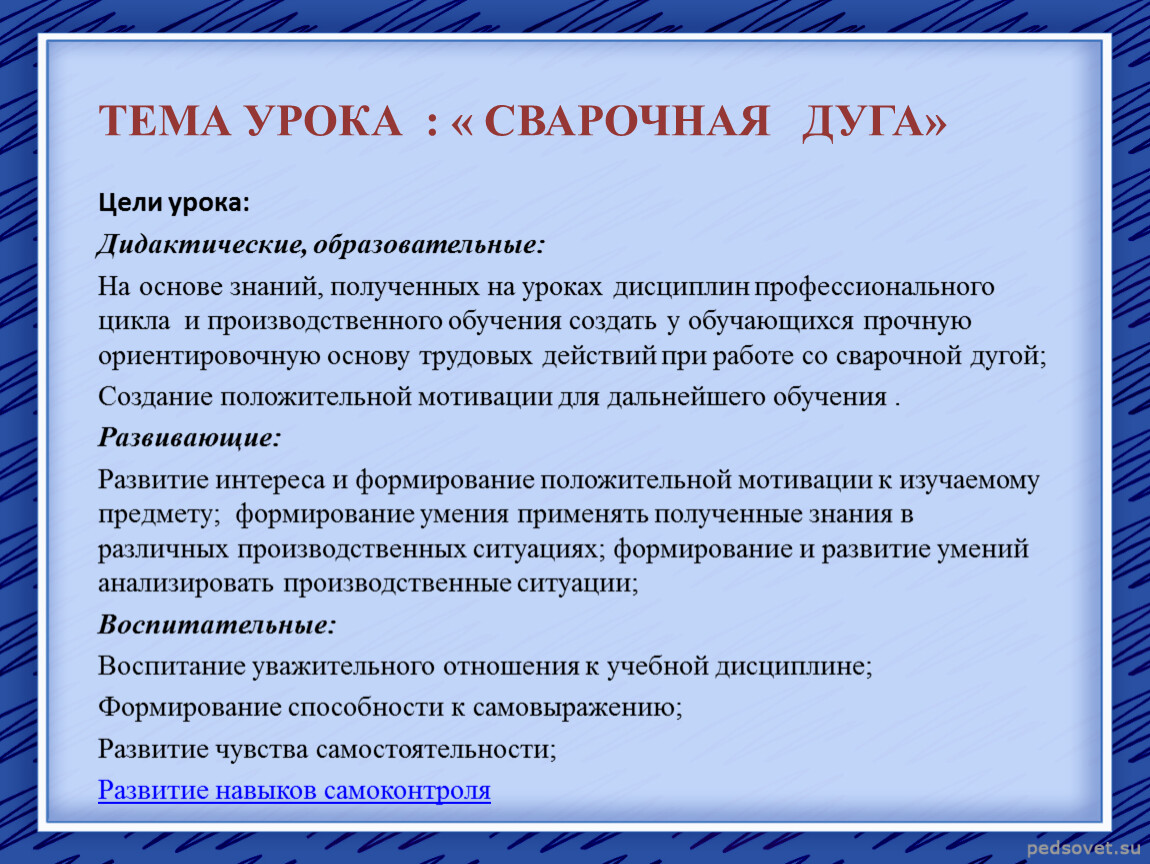

Презентация к уроку по теме " Сварочная дуга"

Цели урока:
Дидактические, образовательные:
На основе знаний, полученных на уроках дисциплин профессионального цикла и производственного обучения создать у обучающихся прочную ориентировочную основу трудовых действий при работе со сварочной дугой;
Создание положительной мотивации для дальнейшего обучения .
Развивающие:
Развитие интереса и формирование положительной мотивации к изучаемому предмету; формирование умения применять полученные знания в различных производственных ситуациях; формирование и развитие умений анализировать производственные ситуации;
Воспитательные:
Воспитание уважительного отношения к учебной дисциплине;
Формирование способности к самовыражению;
Развитие чувства самостоятельности;
Развитие навыков самоконтроля

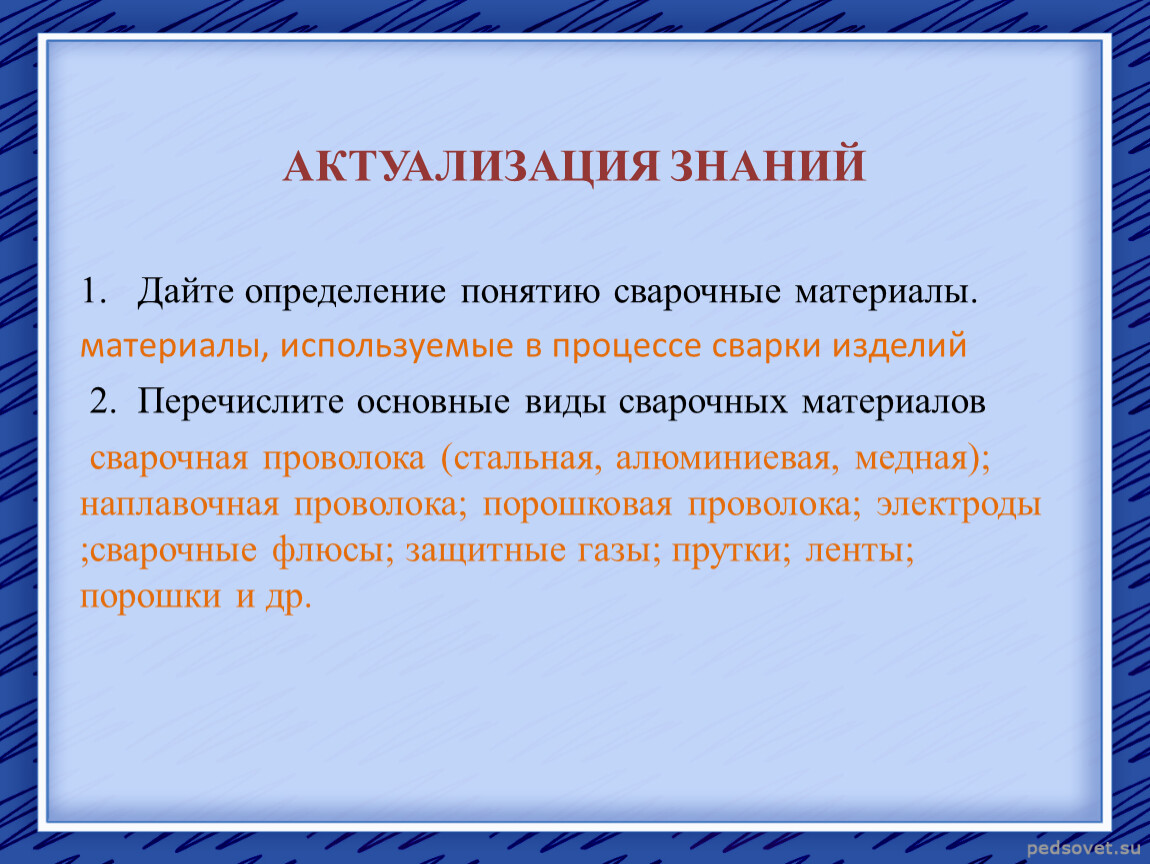

Дайте определение понятию сварочные материалы.
материалы, используемые в процессе сварки изделий
2. Перечислите основные виды сварочных материалов
сварочная проволока (стальная, алюминиевая, медная); наплавочная проволока; порошковая проволока; электроды ;сварочные флюсы; защитные газы; прутки; ленты; порошки и др.

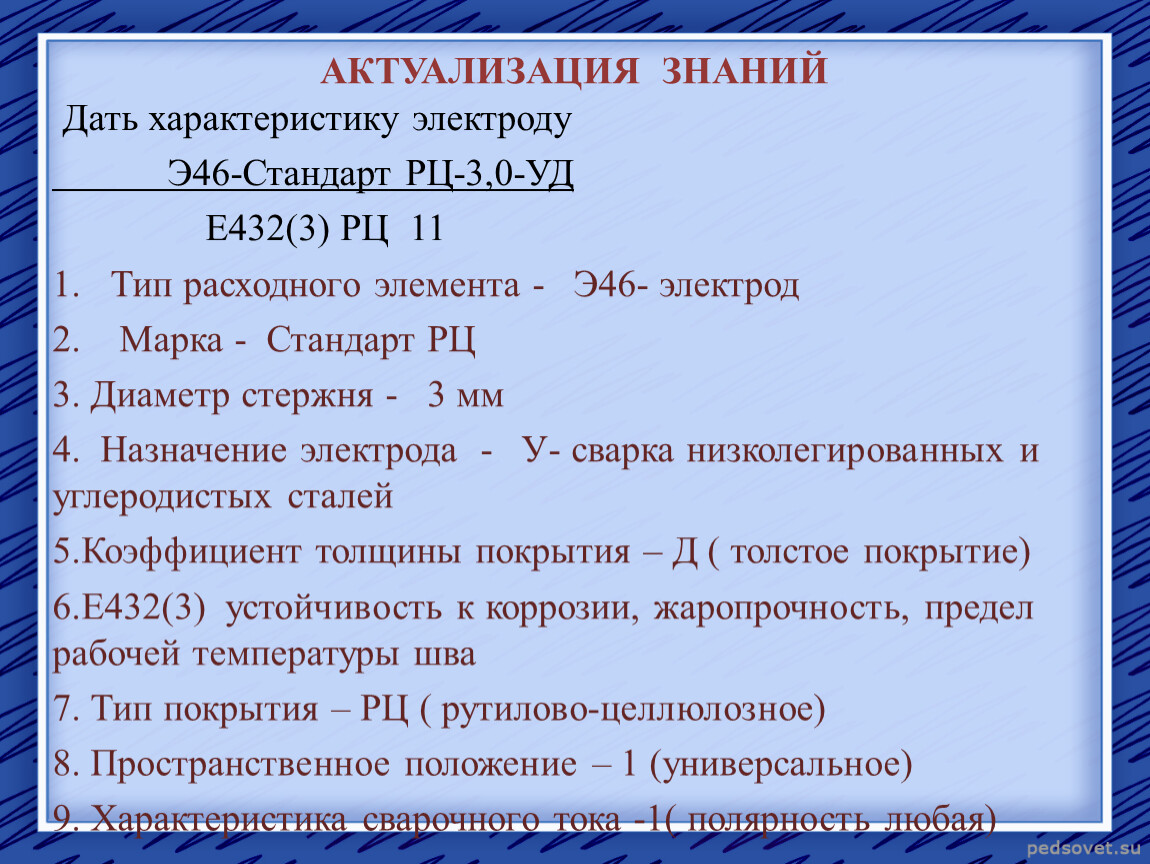

Дать характеристику электроду
Э46-Стандарт РЦ-3,0-УД
Е432(3) РЦ 11
Тип расходного элемента - Э46- электрод
2. Марка - Стандарт РЦ
3. Диаметр стержня - 3 мм
4. Назначение электрода - У- сварка низколегированных и углеродистых сталей
5.Коэффициент толщины покрытия – Д ( толстое покрытие)
6.Е432(3) устойчивость к коррозии, жаропрочность, предел рабочей температуры шва
7. Тип покрытия – РЦ ( рутилово-целлюлозное)
8. Пространственное положение – 1 (универсальное)
9. Характеристика сварочного тока -1( полярность любая)

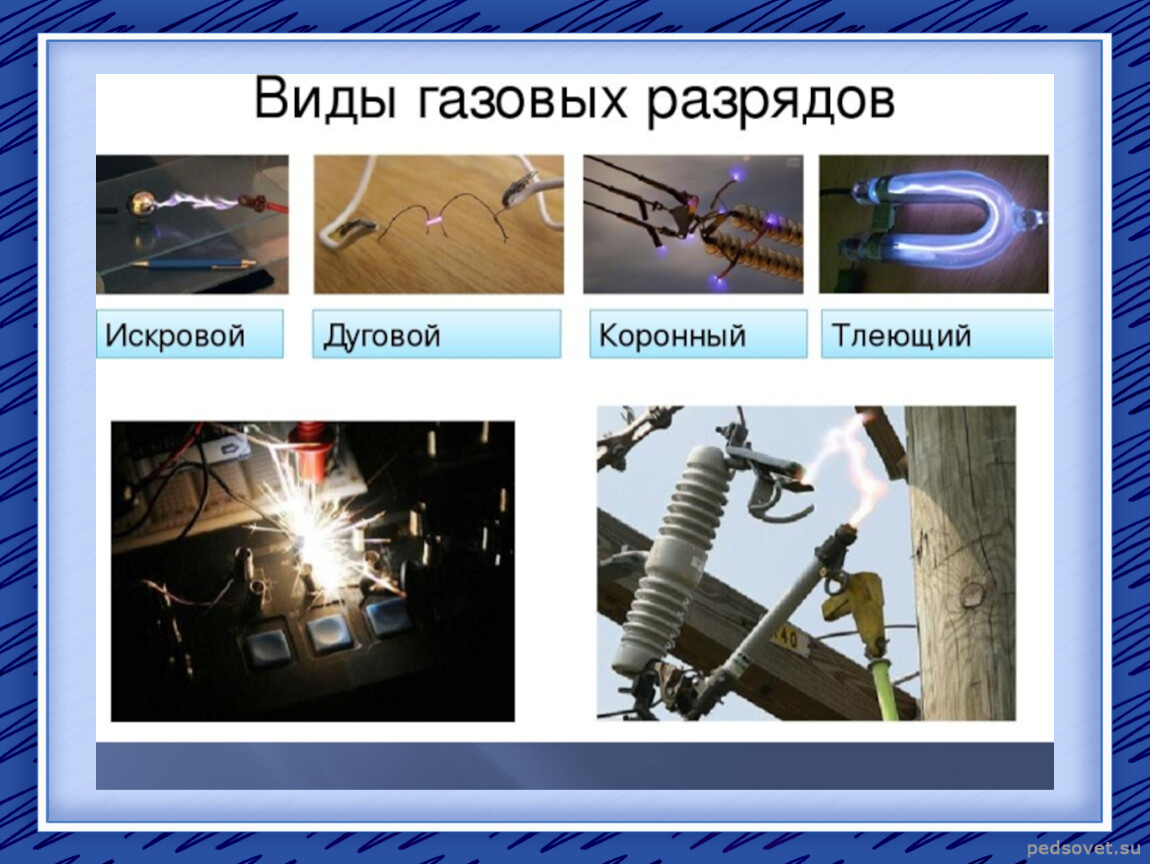

Дуговой
Тлеющий
Исковой
Коронный

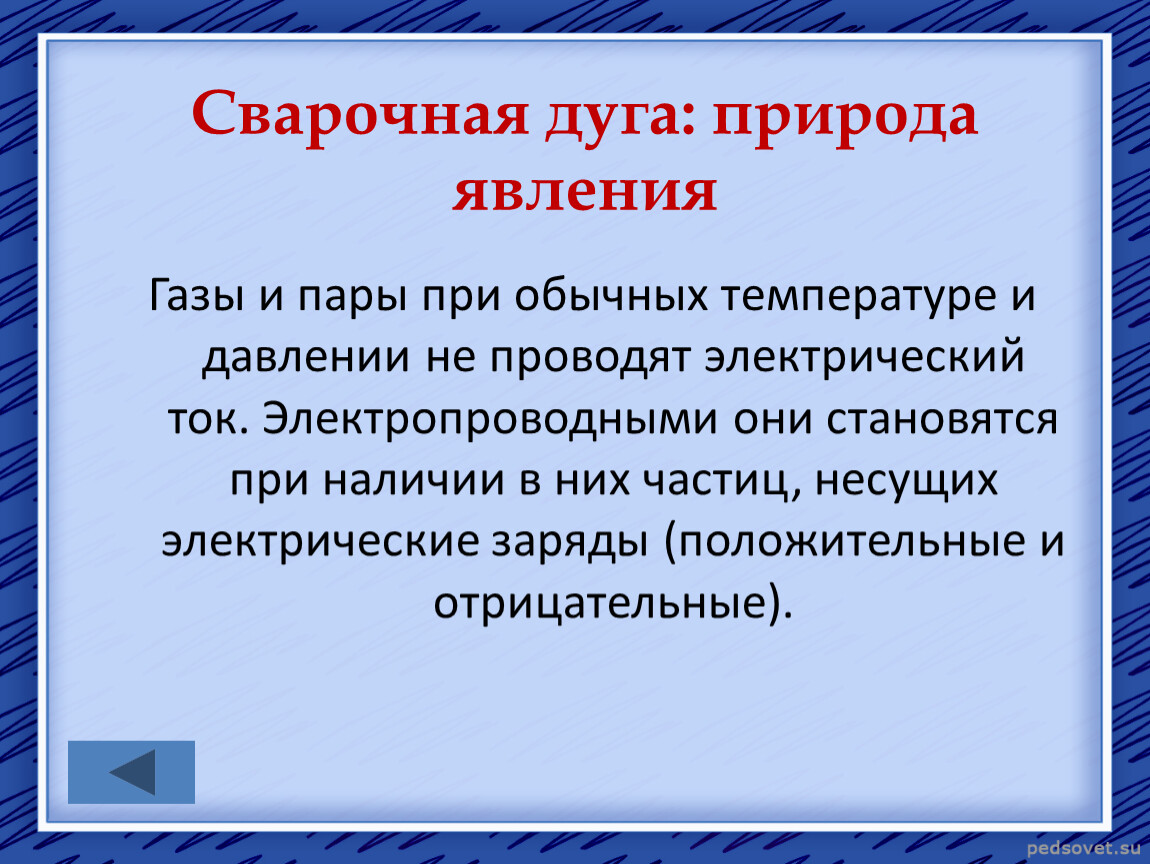

Газы и пары при обычных температуре и давлении не проводят электрический ток. Электропроводными они становятся при наличии в них частиц, несущих электрические заряды (положительные и отрицательные).

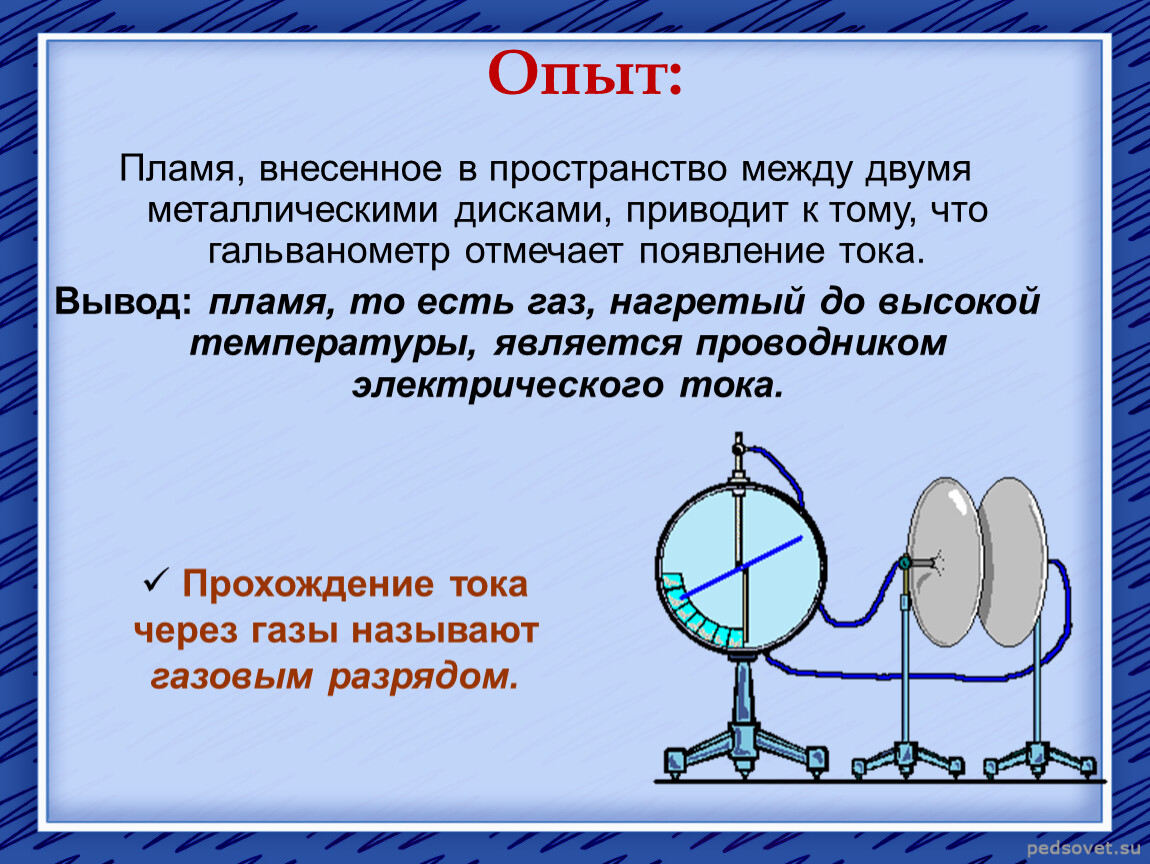

Пламя, внесенное в пространство между двумя металлическими дисками, приводит к тому, что гальванометр отмечает появление тока.
Вывод: пламя, то есть газ, нагретый до высокой температуры, является проводником электрического тока.

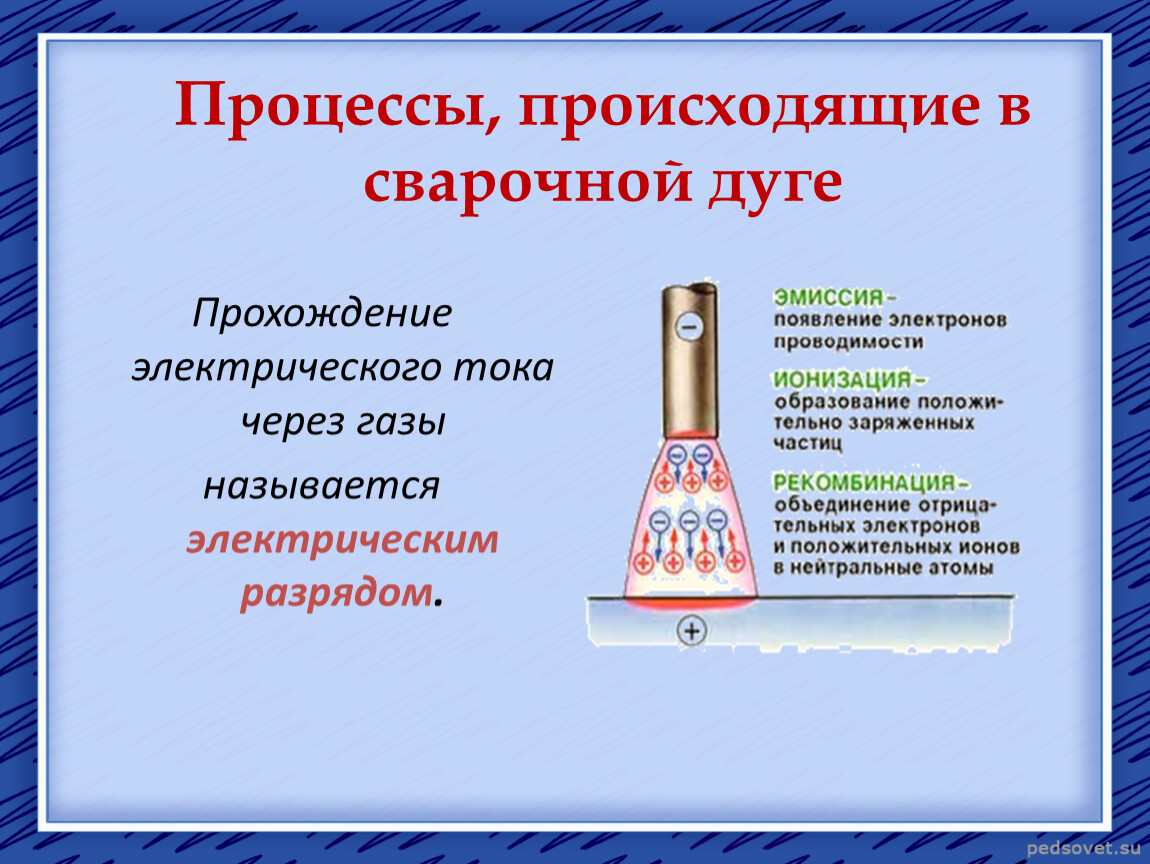

Прохождение тока через газы называют газовым разрядом.

Видеофрагмент

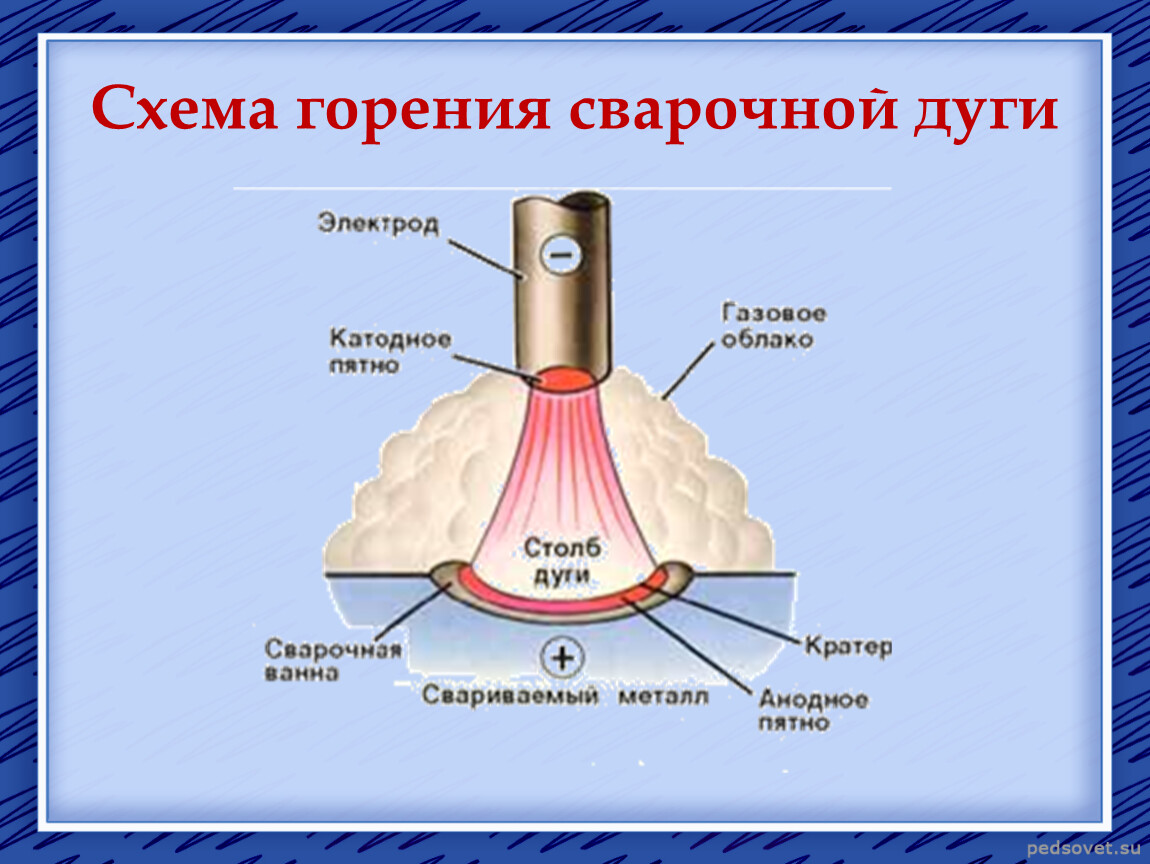

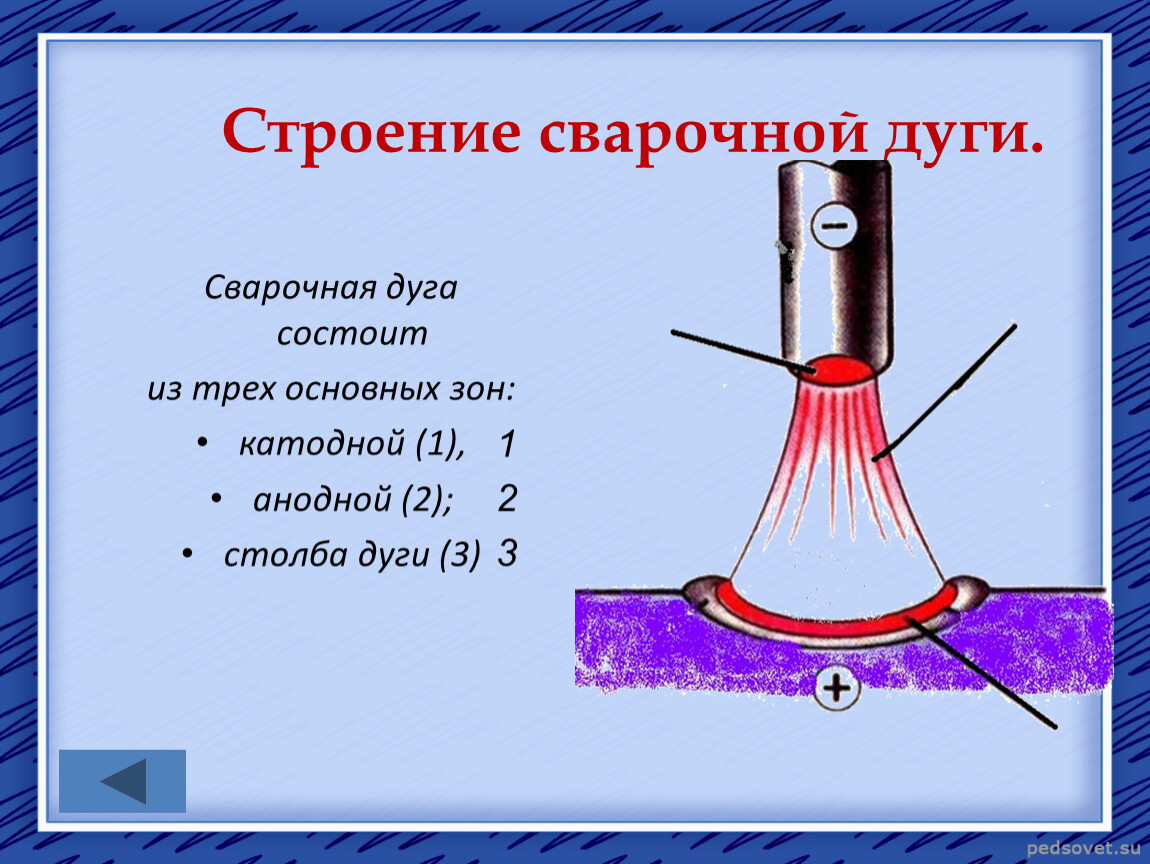

Сварочная дуга состоит
из трех основных зон:
катодной (1),
анодной (2);
столба дуги (3)

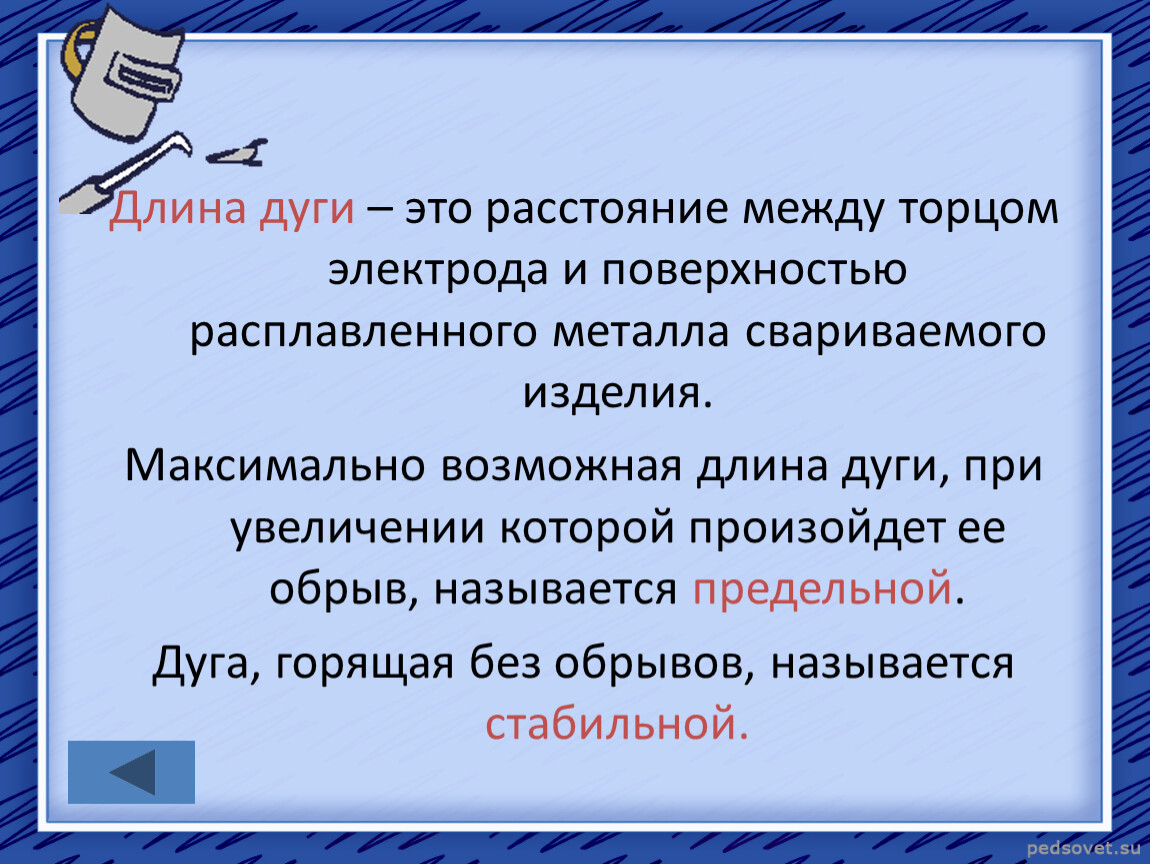

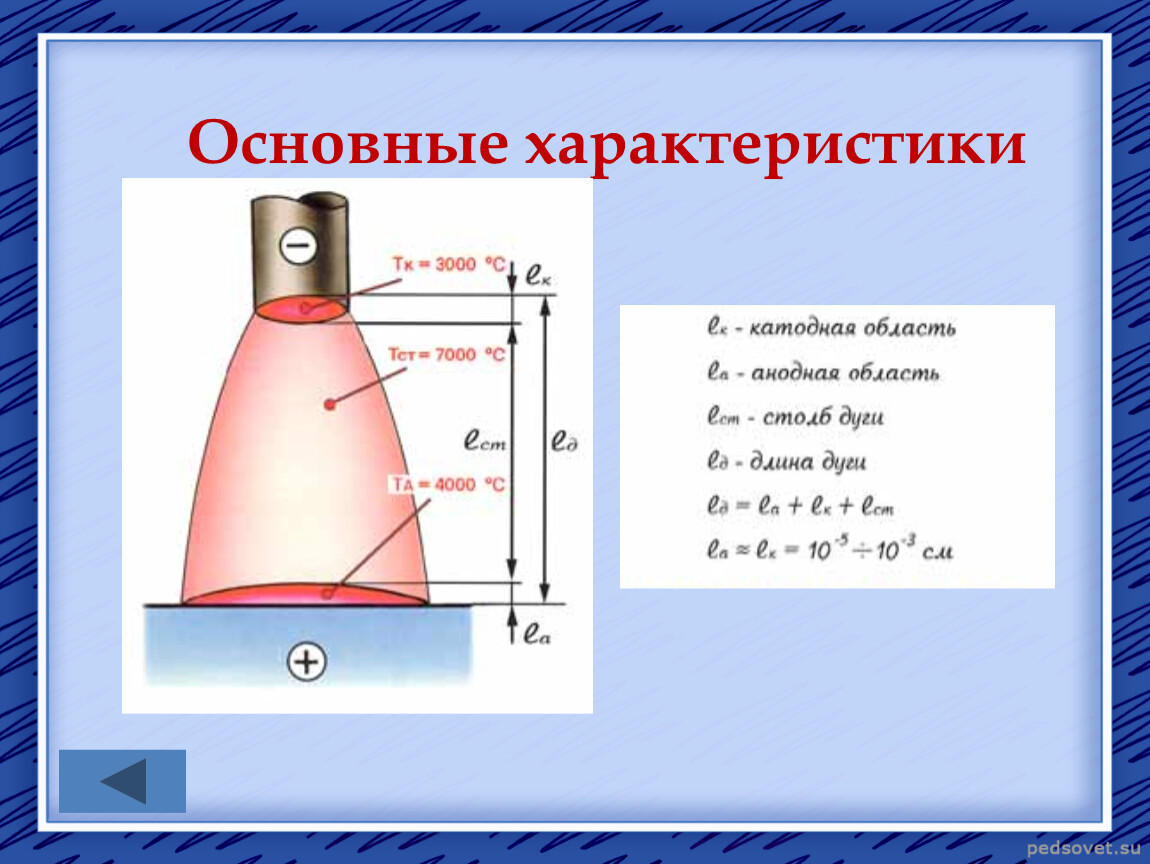

Длина дуги – это расстояние между торцом электрода и поверхностью расплавленного металла свариваемого изделия.
Максимально возможная длина дуги, при увеличении которой произойдет ее обрыв, называется предельной.

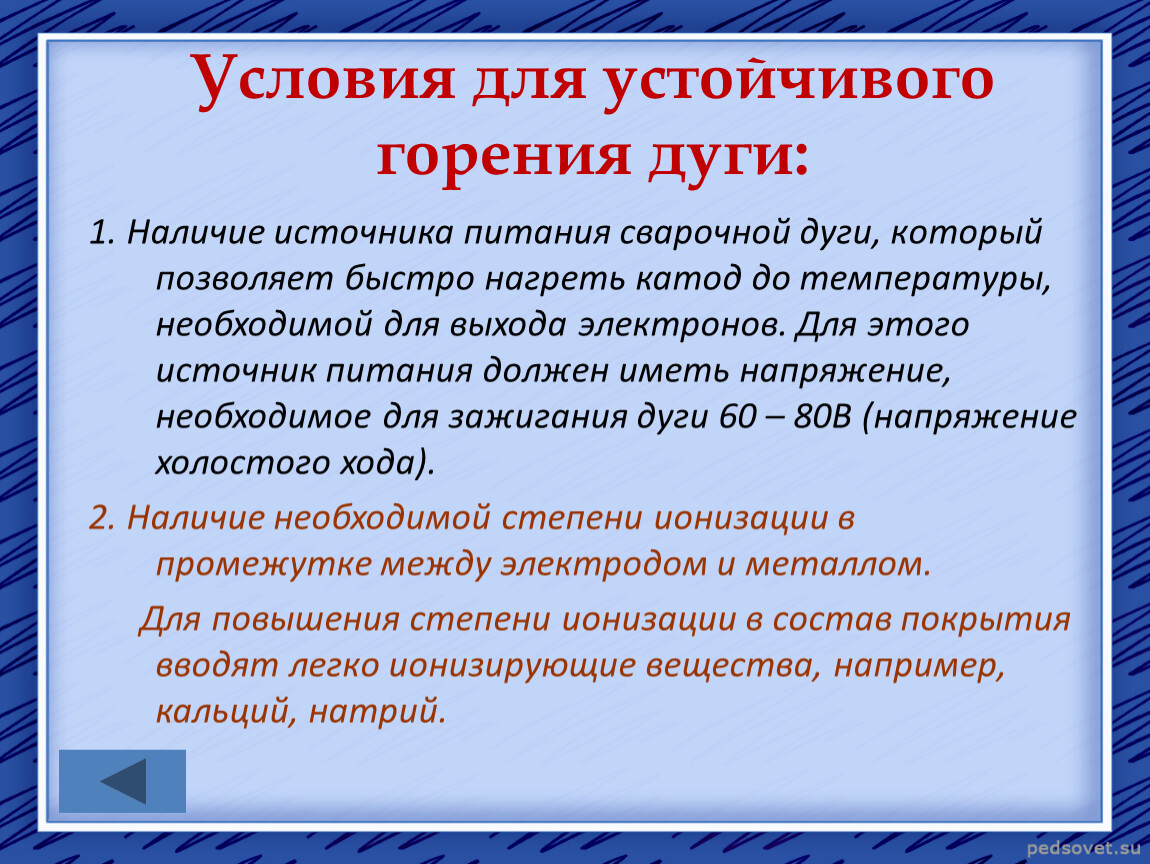

Дуга, горящая без обрывов, называется стабильной.

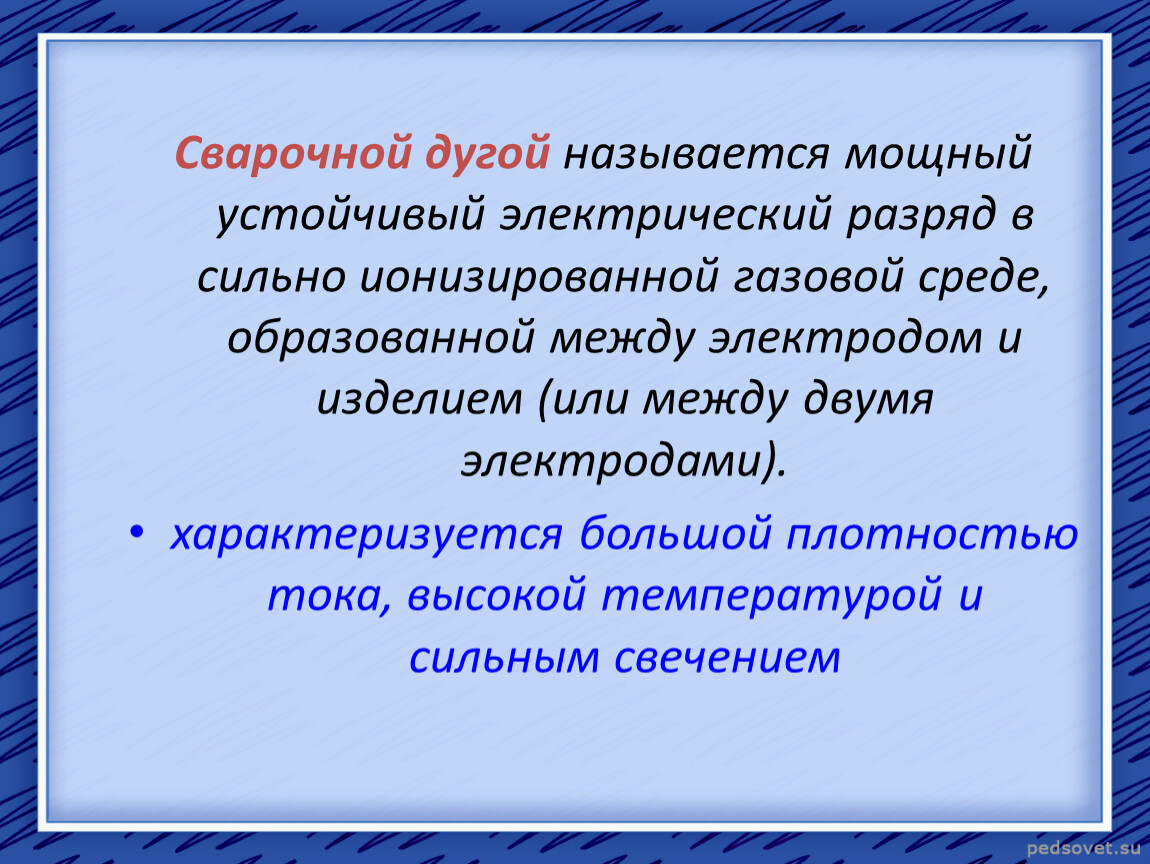

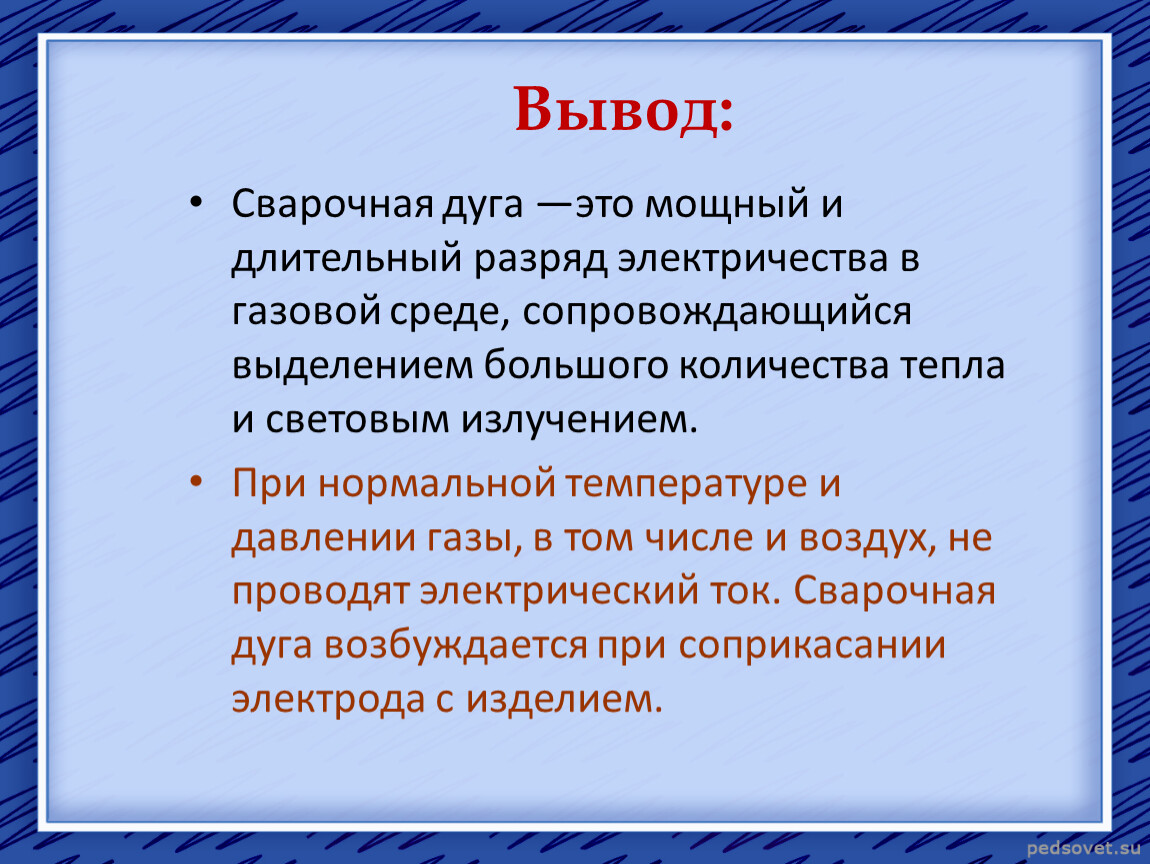

Сварочная дуга —это мощный и длительный разряд электричества в газовой среде, сопровождающийся выделением большого количества тепла и световым излучением.

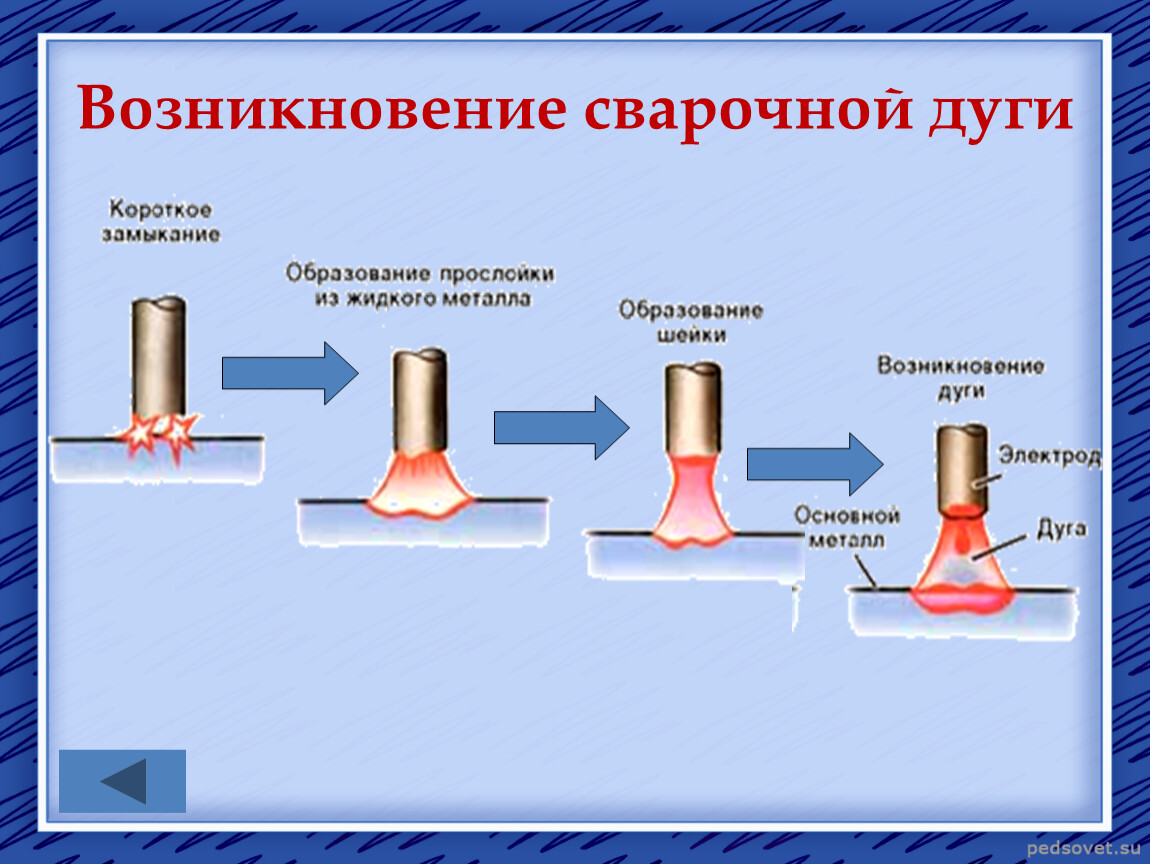

При нормальной температуре и давлении газы, в том числе и воздух, не проводят электрический ток. Сварочная дуга возбуждается при соприкасании электрода с изделием.

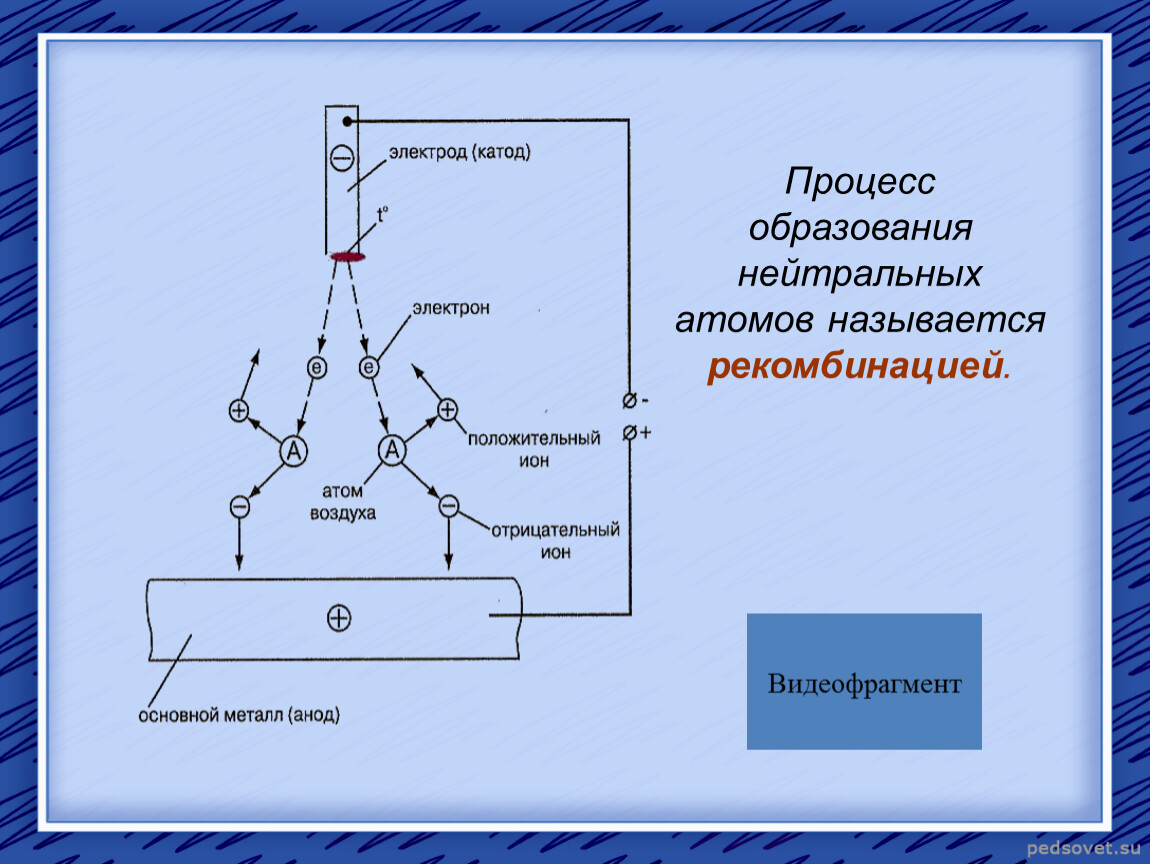

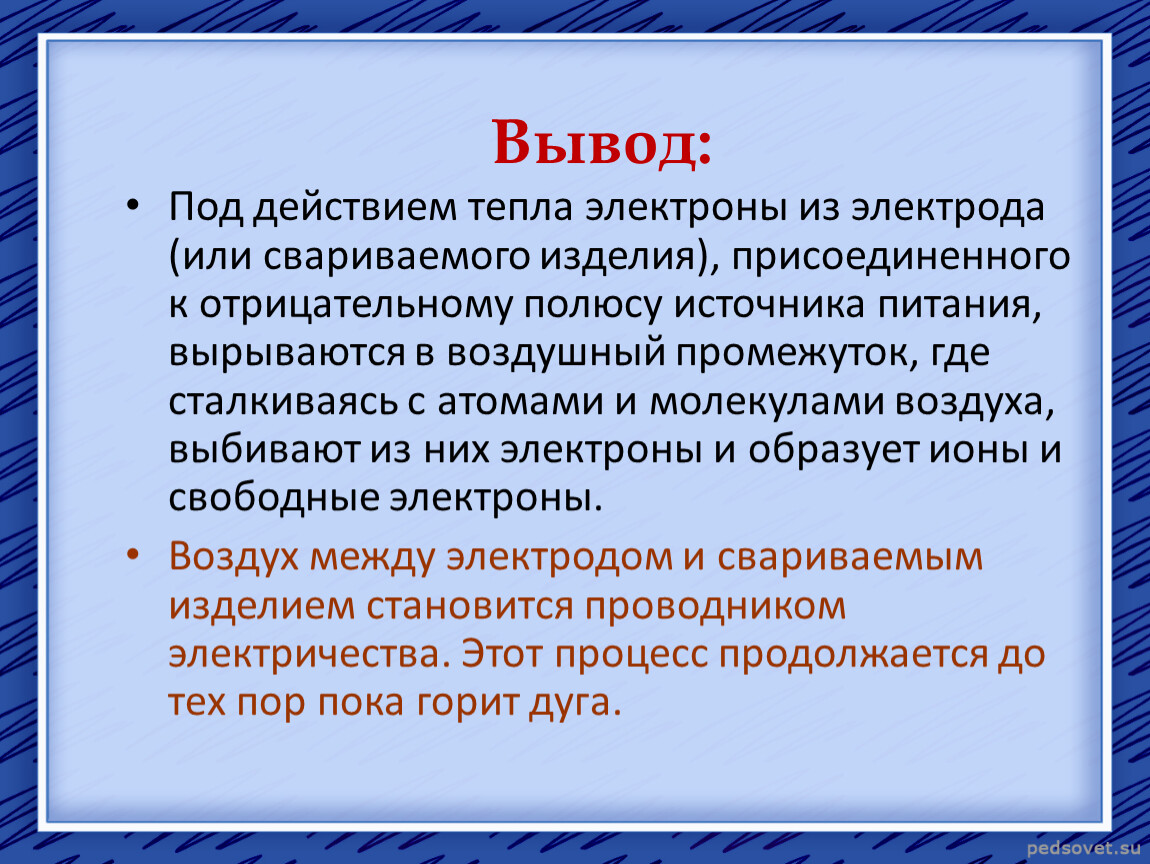

Под действием тепла электроны из электрода (или свариваемого изделия), присоединенного к отрицательному полюсу источника питания, вырываются в воздушный промежуток, где сталкиваясь с атомами и молекулами воздуха, выбивают из них электроны и образует ионы и свободные электроны.
Воздух между электродом и свариваемым изделием становится проводником электричества. Этот процесс продолжается до тех пор пока горит дуга.

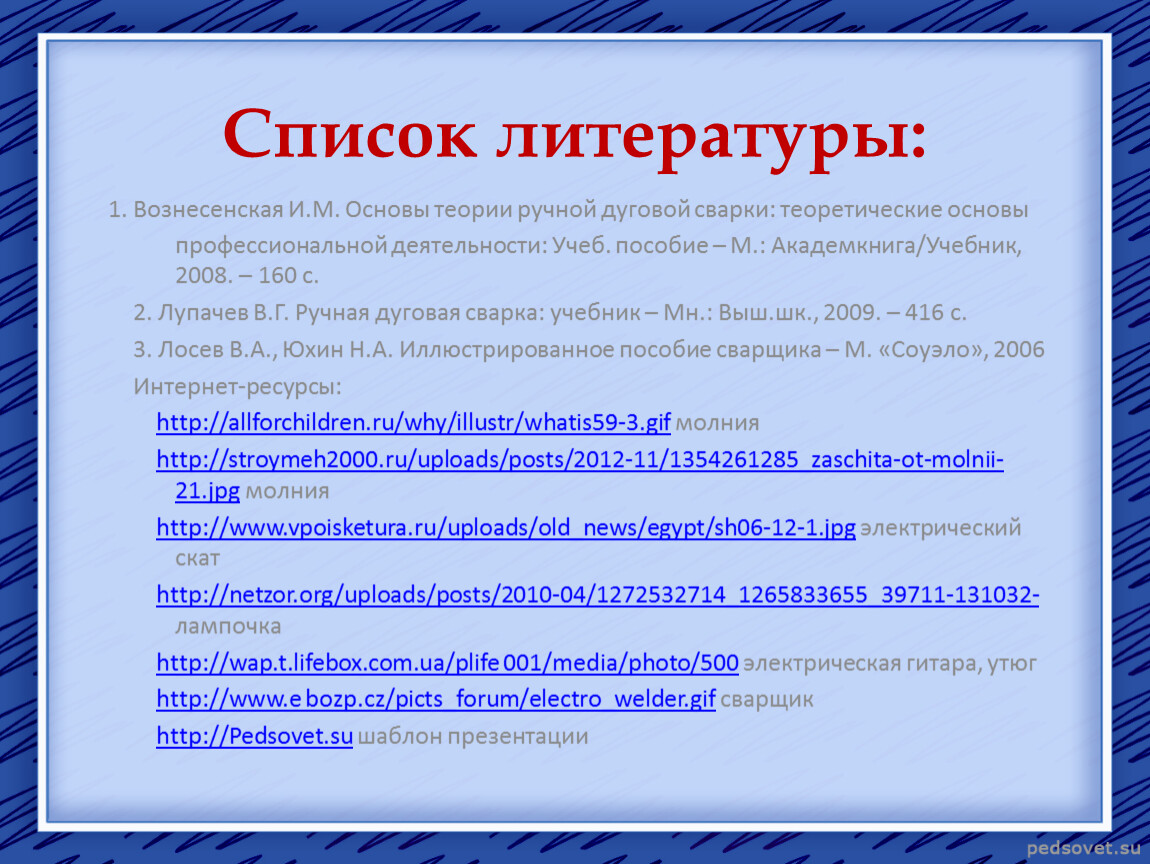

1. Вознесенская И.М. Основы теории ручной дуговой сварки: теоретические основы профессиональной деятельности: Учеб. пособие – М.: Академкнига/Учебник, 2008. – 160 с.
2. Лупачев В.Г. Ручная дуговая сварка: учебник – Мн.: Выш.шк., 2009. – 416 с.
3. Лосев В.А., Юхин Н.А. Иллюстрированное пособие сварщика – М. «Соуэло», 2006
