ДЗ №2 ТФУПД ЛС с ИСЗ (Корешков).pptx
Презентация по дисциплине «Технология физического уровня передачи данных» на тему «Линии связи с использованием ИСЗ»
Выполнил:
Студент гр. Кс117
Корешков Никита Николаевич
Принял:
Салаева Оксана Анатольевна
Департамент образования Владимирской области
Государственное автономное професиональное образовательное учреждение Владимирской области
«Гусь-Хрустальный технологический колледж» им. Г.Ф. Чехлова
Гусь- Хрустальный, 2019
Определения
ИСЗ – искусственные спутники земли
КА – космические аппараты
ССС – системы спутниковой связи
ЛС – линия связи
ИСЗ
Спутниковая связь — один из видов космической радиосвязи, основанный на использовании искусственных спутников Земли (ИСЗ). Спутниковая связь осуществляется между так называемыми земными станциями, которые могут быть как стационарными, так и подвижными.

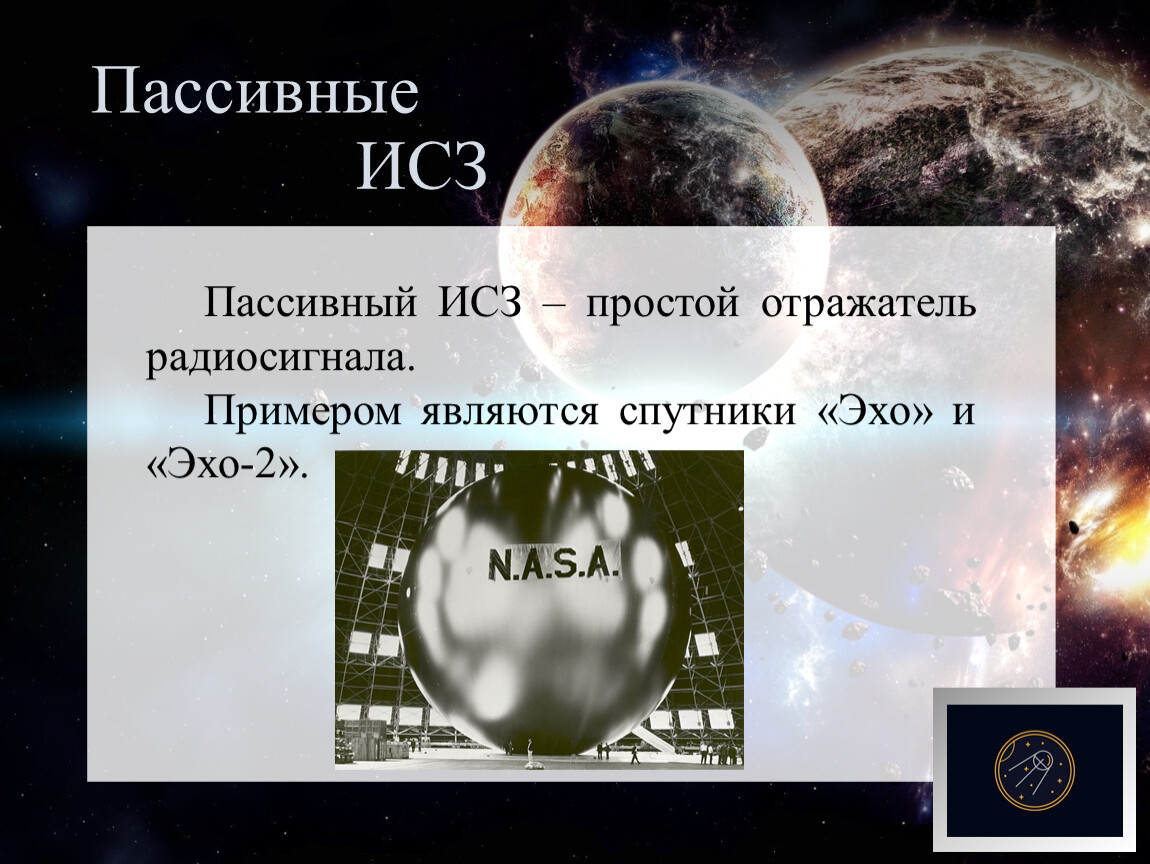

Пассивные ИСЗ
Пассивный ИСЗ – простой отражатель радиосигнала.
Примером являются спутники «Эхо» и «Эхо-2».
Активные ИСЗ
Активный ИСЗ - оборудованы электронной аппаратурой для приема, обработки, усиления и ретрансляции сигнала.
Все современные спутники связи являются активными.
Построение ЛС на основе ИСЗ
Построение спутниковых связных комплексов
Достоинства ЛС на основе ИСЗ
Возможность использования в труднодоступных районах.
Мобильность.
Краткое время резервирования.
Недостатки ЛС на основе ИСЗ
Плохая помехоустойчивость.
Возможность перехвата информации.
Высокая стоимость эксплуатации.
Построение ЛС на основе ИСЗ
Типы используемых орбит
Показатель | Геостационарная орбита | Средневысотная орбита | Низковысотная |
Высота орбиты, км | 36 000 | 5000-15 000 | 500-2000 |
Количество КА | 3 | 8-12 | 48-66 |
Зона покрытия | 34 | 25-28 | 3-7 |
Время в зоне видимости | 24 ч | 1,5-2 ч | 10-15 мин |
Время переключения между спутниками | Не требуется | 50 мин | 8-10 мин |
Время переключения | 10-15 мин | 5-6 мин | 1,5-2,0 мин |
Максимальный доплеровский сдвиг | 610-8 | 66 10-6 | 6(1,8-2,4) 10-5 |
Угол радиовидимости на границе зон | 5 | 15-25 | 10-15 |
Орбиты
Геостационарная орбита
Большинство ССС используют эту орбиту из-за возможности на ней непрерывно поддерживать связь между ИСЗ и наземными станциями.
Низковысотная орбита
Низкоорбитные выигрывают перед другими КА по энергетическим характеристикам, но уступают в продолжительности сеансов связи.
Из-за малой площади количество необходимых аппаратов значительно возрастает.
Эллиптическая орбита
Спутник, выведенный на эллиптическую орбиту, вращается со скоростью Земли и имеет период обращения, кратный времени суток, это позволяет сократить число КА и позволяет иметь постоянную с ними связь.
Эллиптические орбиты
Сейчас используются несколько типов эллиптических орбит Borealis, Archi-medes, "Молния", "Тундра".
Высота перигея для всех указанных типов орбит составляет 500 км
Тип орбиты | Апогея, км | Период обращения, ч | Число витков в сутки |
Borealis | 7840 | 3 | 8 |
Archimedes | 28000 | 8 | 3 |
Молния | 40000 | 12 | 2 |
Тундра | 71000 | 24 | 1 |
Передача с помощью ИСЗ
