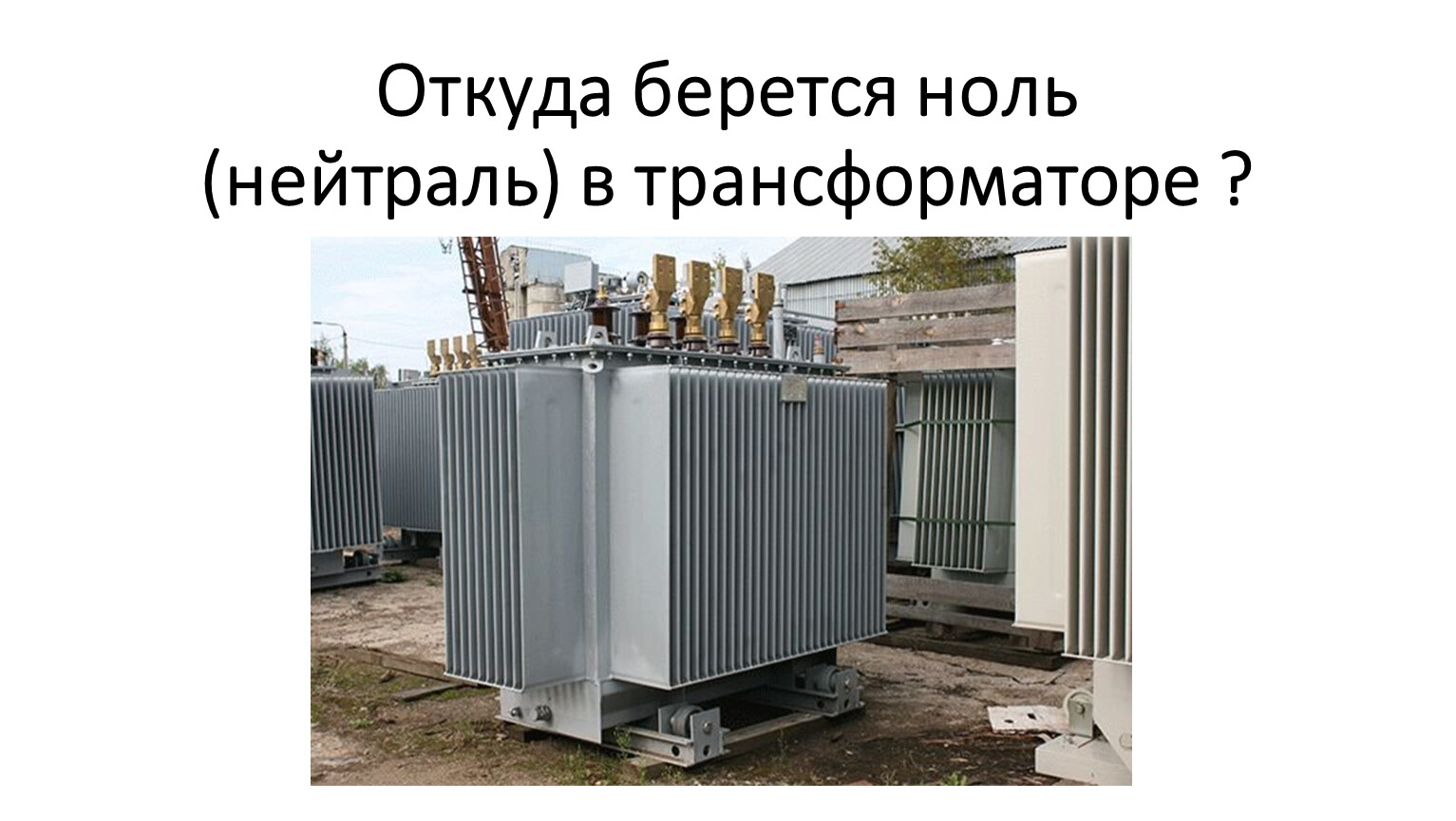

Презентация на тему: Откуда берется ноль (нейтраль) в трансформаторе

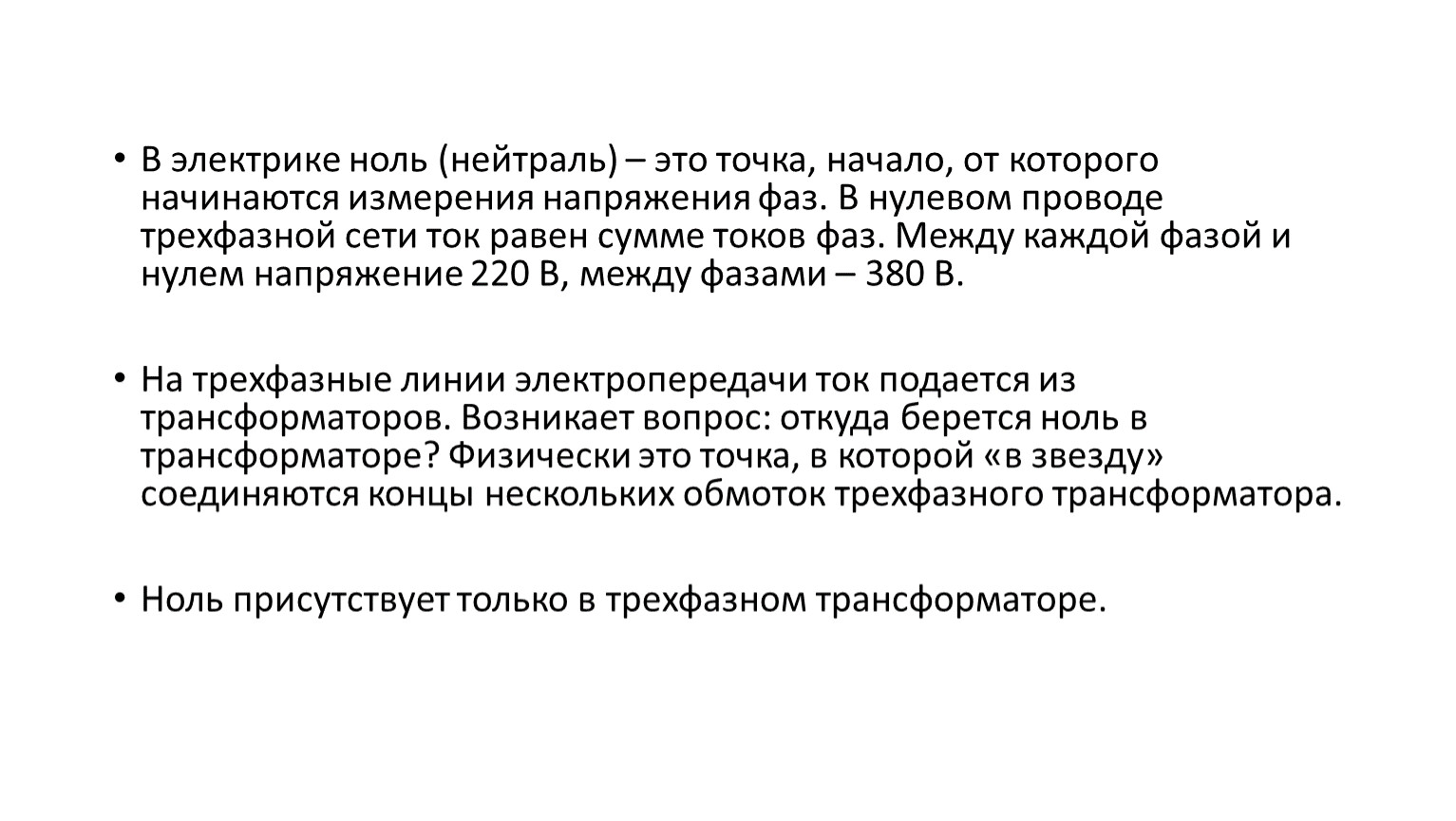

В электрике ноль (нейтраль) – это точка, начало, от которого начинаются измерения напряжения фаз. В нулевом проводе трехфазной сети ток равен сумме токов фаз. Между каждой фазой и нулем напряжение 220 В, между фазами – 380 В.

На трехфазные линии электропередачи ток подается из трансформаторов. Возникает вопрос: откуда берется ноль в трансформаторе? Физически это точка, в которой «в звезду» соединяются концы нескольких обмоток трехфазного трансформатора.

Ноль присутствует только в трехфазном трансформаторе.

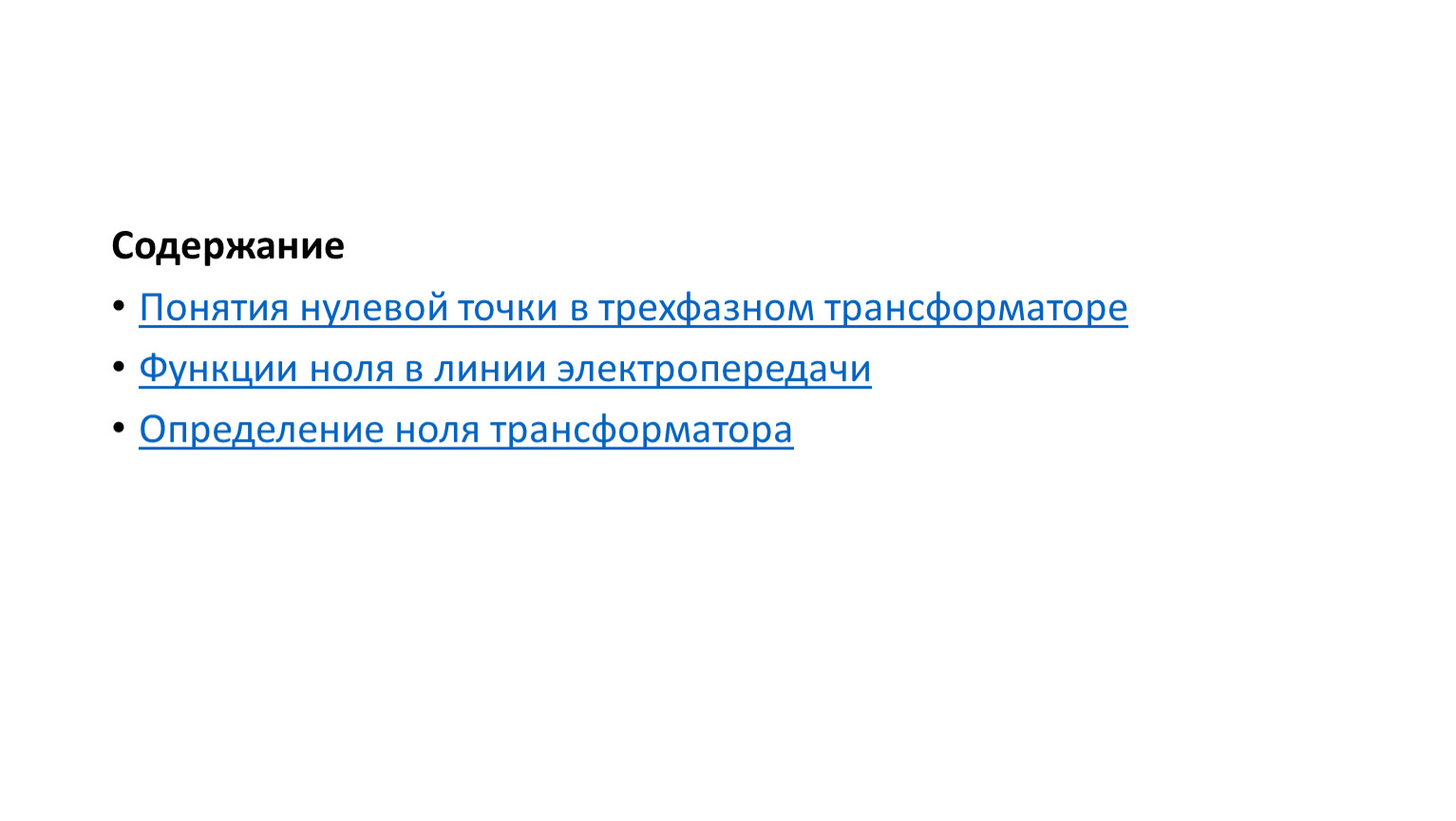

Содержание

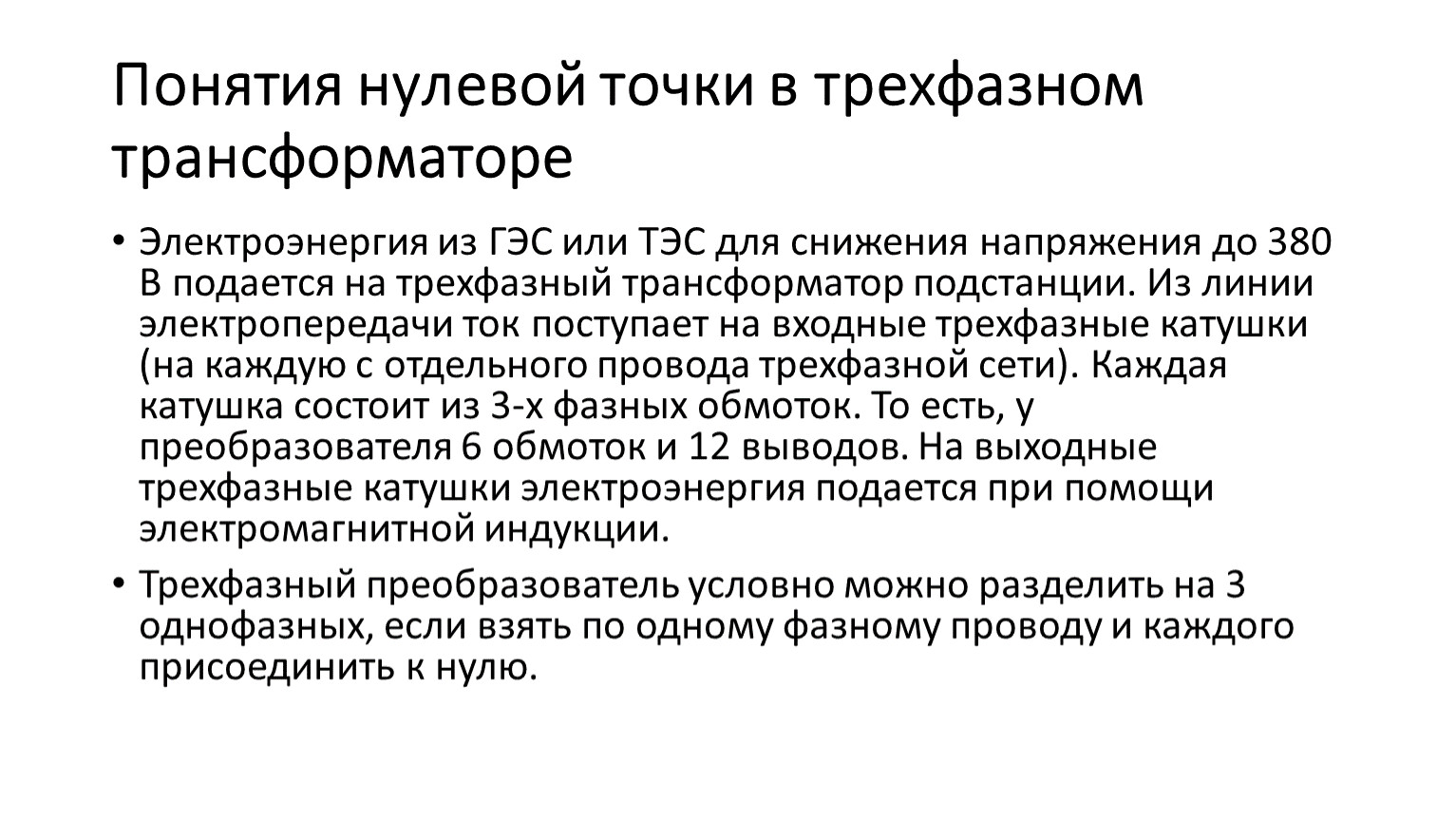

Понятия нулевой точки в трехфазном трансформаторе

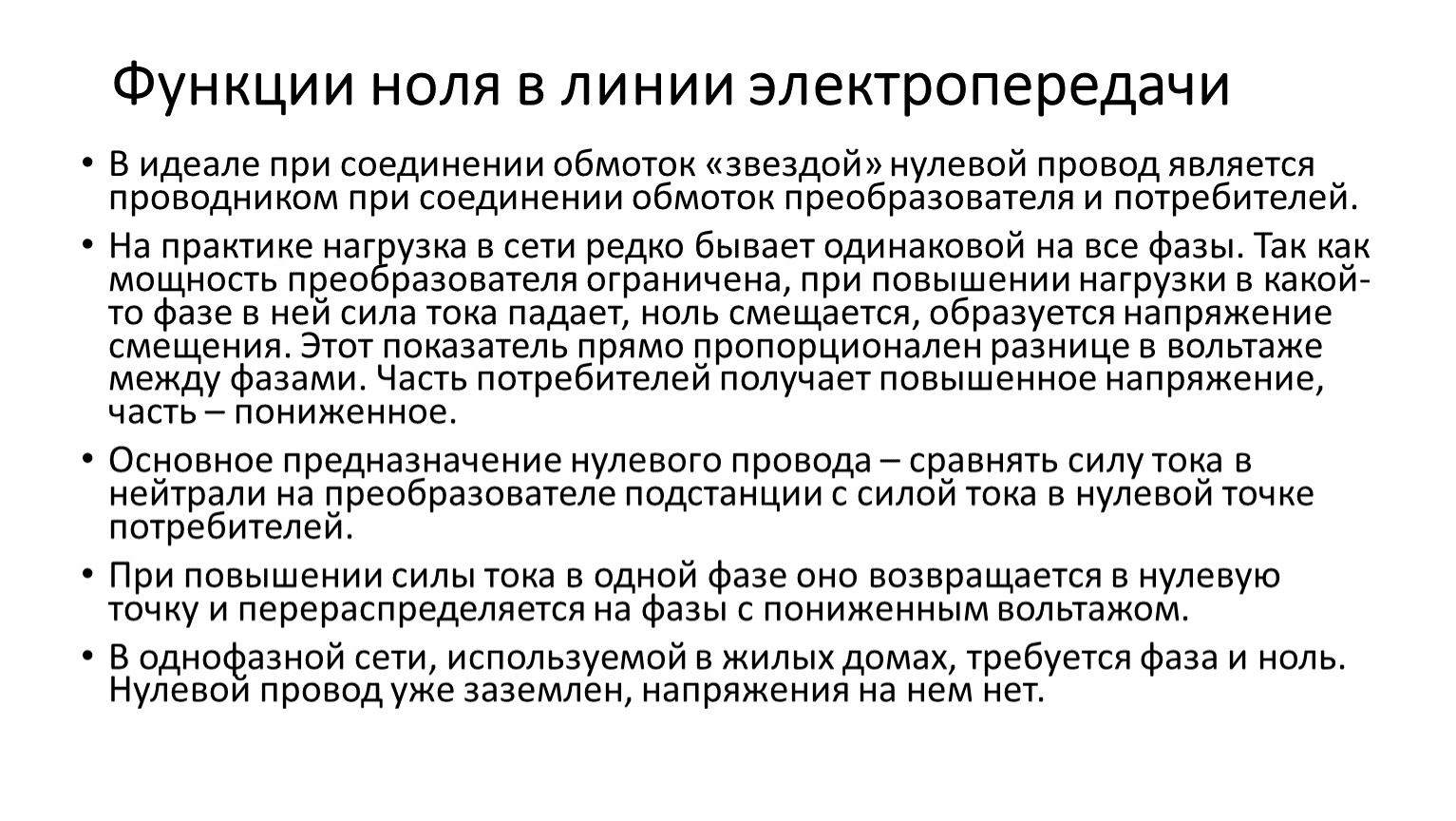

Функции ноля в линии электропередачи
Определение ноля трансформатора

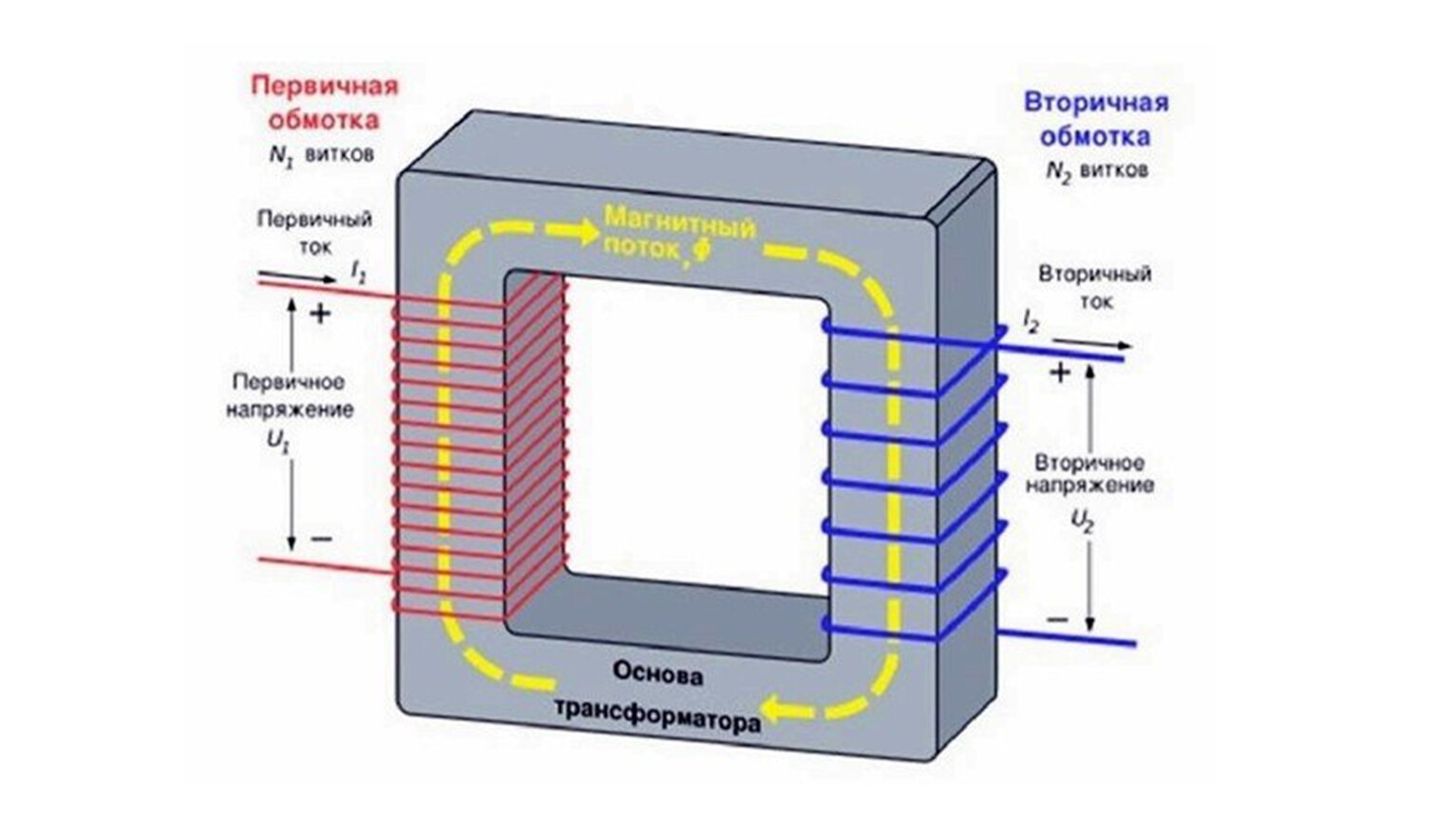

Электроэнергия из ГЭС или ТЭС для снижения напряжения до 380 В подается на трехфазный трансформатор подстанции. Из линии электропередачи ток поступает на входные трехфазные катушки (на каждую с отдельного провода трехфазной сети). Каждая катушка состоит из 3-х фазных обмоток. То есть, у преобразователя 6 обмоток и 12 выводов. На выходные трехфазные катушки электроэнергия подается при помощи электромагнитной индукции.
Трехфазный преобразователь условно можно разделить на 3 однофазных, если взять по одному фазному проводу и каждого присоединить к нулю.

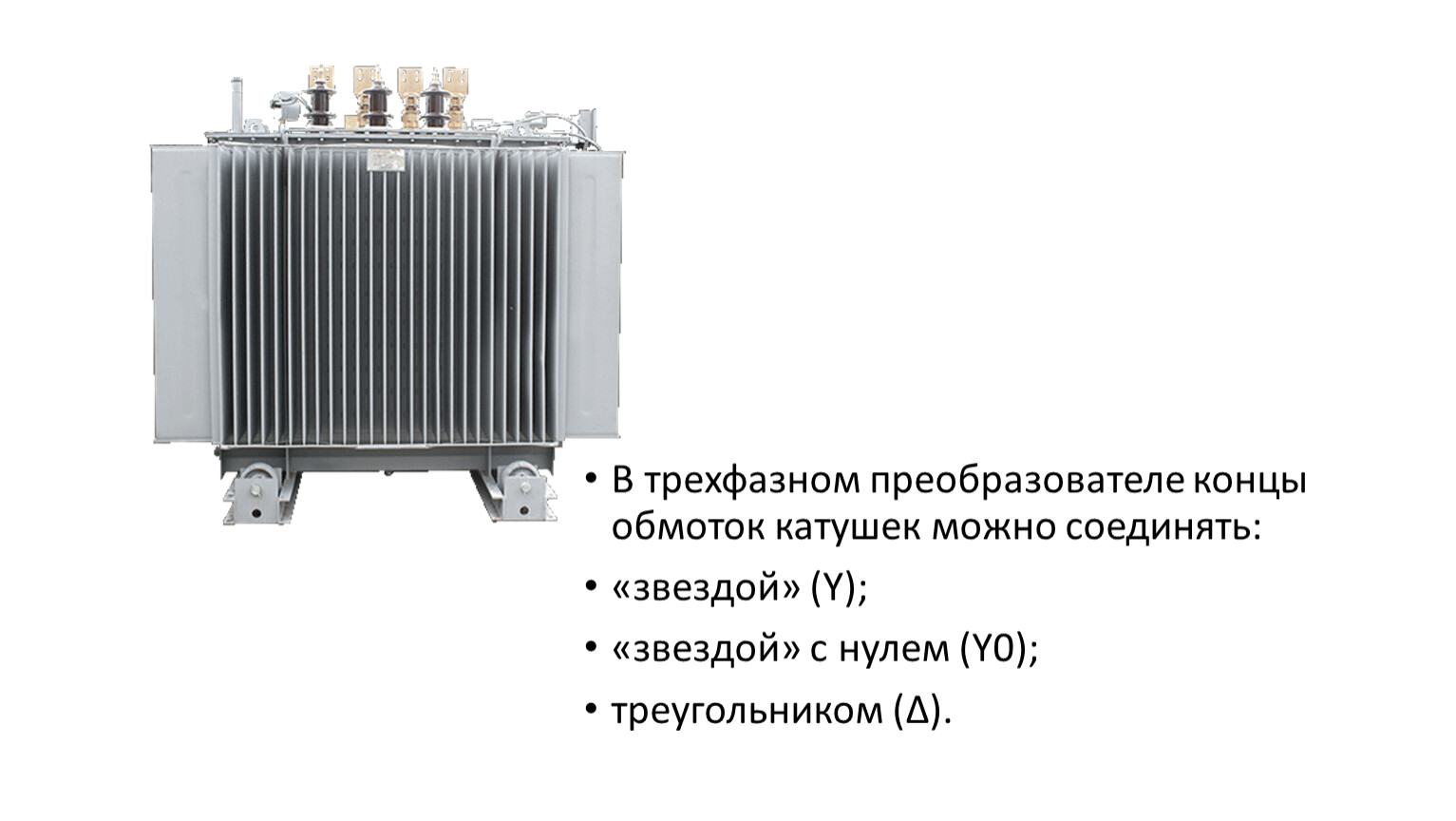

В трехфазном преобразователе концы обмоток катушек можно соединять:
«звездой» (Y);
«звездой» с нулем (Y0);
треугольником (Δ).

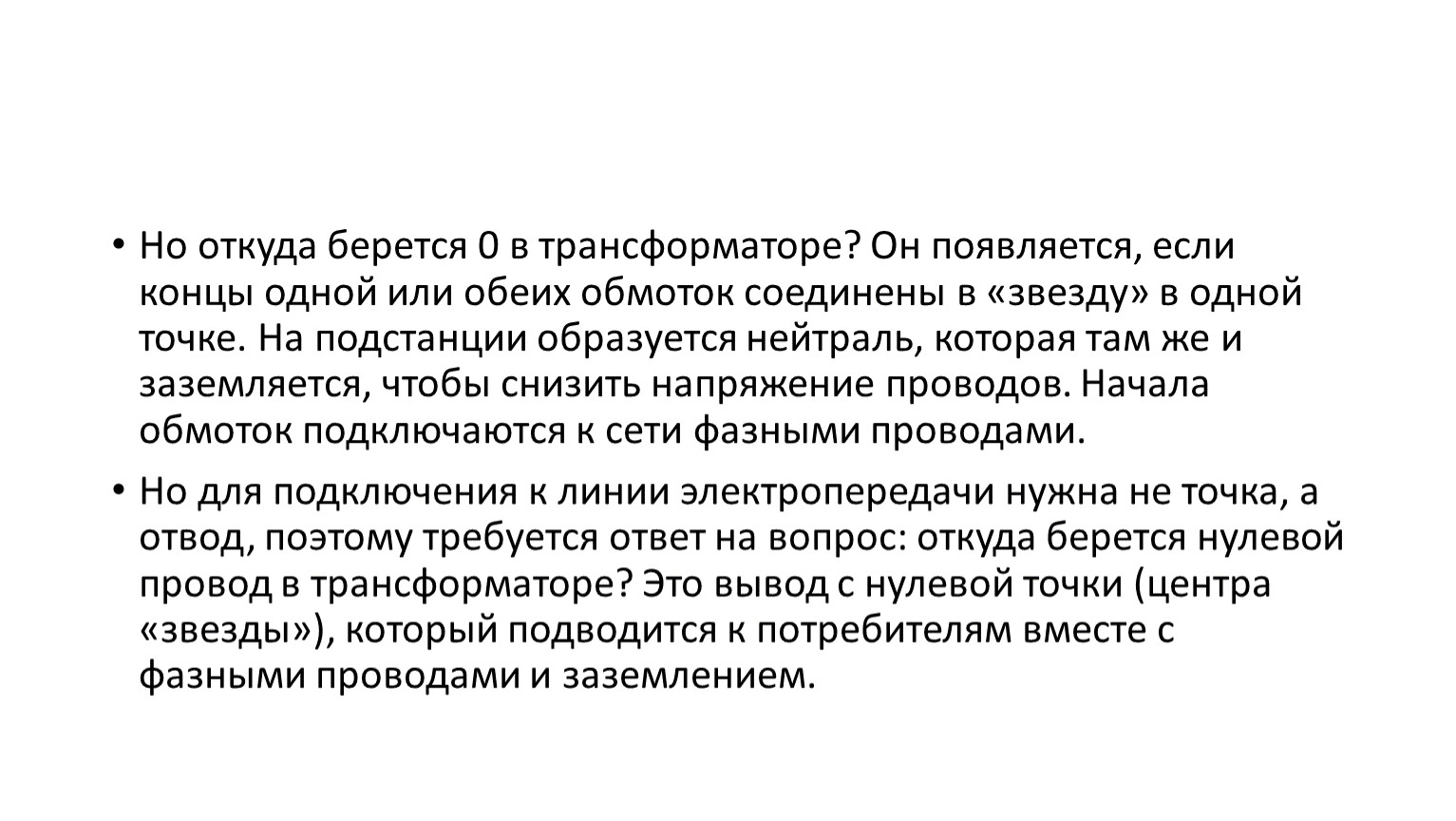

Но откуда берется 0 в трансформаторе? Он появляется, если концы одной или обеих обмоток соединены в «звезду» в одной точке. На подстанции образуется нейтраль, которая там же и заземляется, чтобы снизить напряжение проводов. Начала обмоток подключаются к сети фазными проводами.
Но для подключения к линии электропередачи нужна не точка, а отвод, поэтому требуется ответ на вопрос: откуда берется нулевой провод в трансформаторе? Это вывод с нулевой точки (центра «звезды»), который подводится к потребителям вместе с фазными проводами и заземлением.

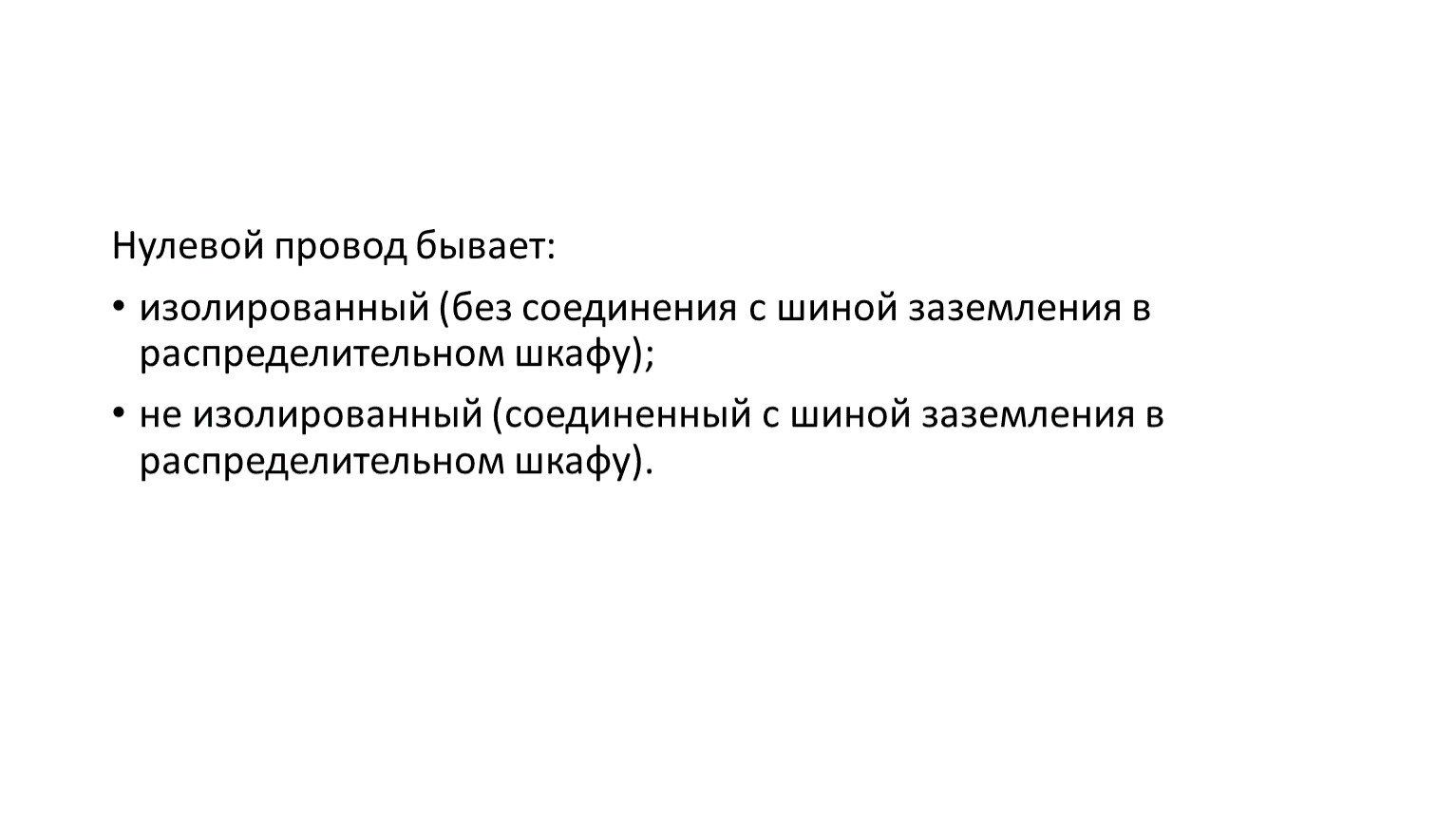

Нулевой провод бывает:
изолированный (без соединения с шиной заземления в распределительном шкафу);
не изолированный (соединенный с шиной заземления в распределительном шкафу).

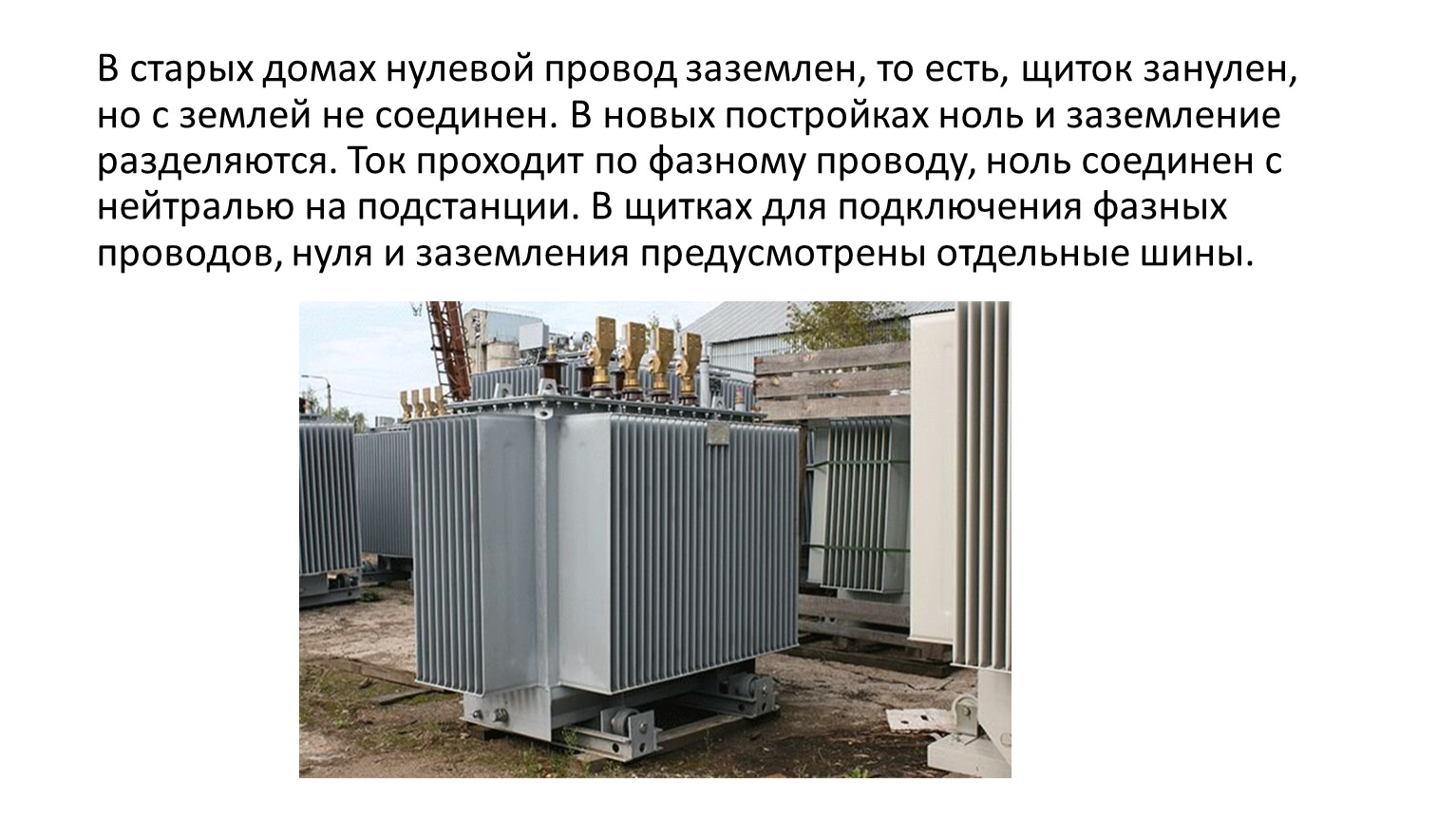

В старых домах нулевой провод заземлен, то есть, щиток занулен, но с землей не соединен. В новых постройках ноль и заземление разделяются. Ток проходит по фазному проводу, ноль соединен с нейтралью на подстанции. В щитках для подключения фазных проводов, нуля и заземления предусмотрены отдельные шины.

В идеале при соединении обмоток «звездой» нулевой провод является проводником при соединении обмоток преобразователя и потребителей.
На практике нагрузка в сети редко бывает одинаковой на все фазы. Так как мощность преобразователя ограничена, при повышении нагрузки в какой-то фазе в ней сила тока падает, ноль смещается, образуется напряжение смещения. Этот показатель прямо пропорционален разнице в вольтаже между фазами. Часть потребителей получает повышенное напряжение, часть – пониженное.
Основное предназначение нулевого провода – сравнять силу тока в нейтрали на преобразователе подстанции с силой тока в нулевой точке потребителей.
При повышении силы тока в одной фазе оно возвращается в нулевую точку и перераспределяется на фазы с пониженным вольтажом.
В однофазной сети, используемой в жилых домах, требуется фаза и ноль. Нулевой провод уже заземлен, напряжения на нем нет.

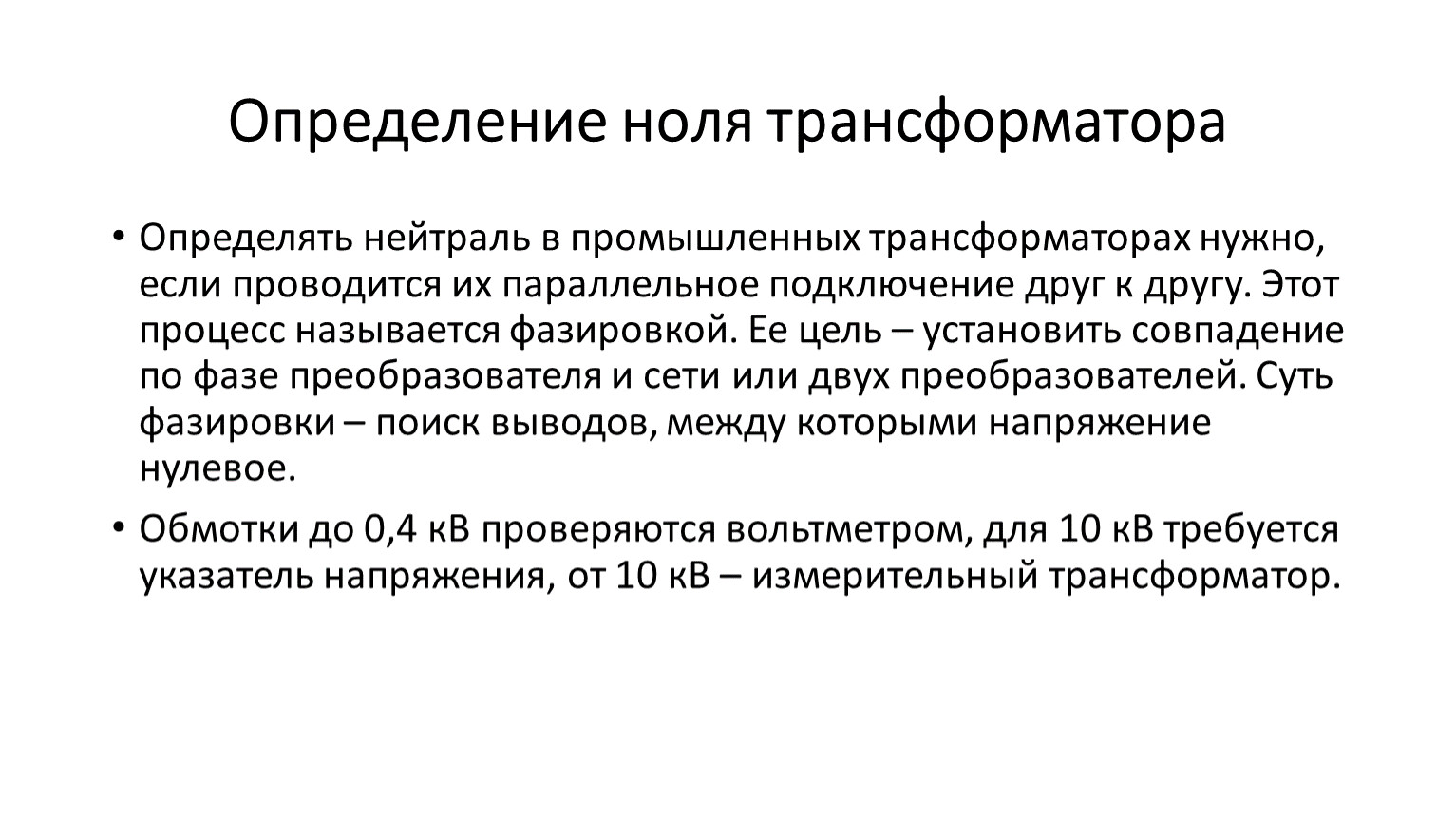

Определять нейтраль в промышленных трансформаторах нужно, если проводится их параллельное подключение друг к другу. Этот процесс называется фазировкой. Ее цель – установить совпадение по фазе преобразователя и сети или двух преобразователей. Суть фазировки – поиск выводов, между которыми напряжение нулевое.
Обмотки до 0,4 кВ проверяются вольтметром, для 10 кВ требуется указатель напряжения, от 10 кВ – измерительный трансформатор.

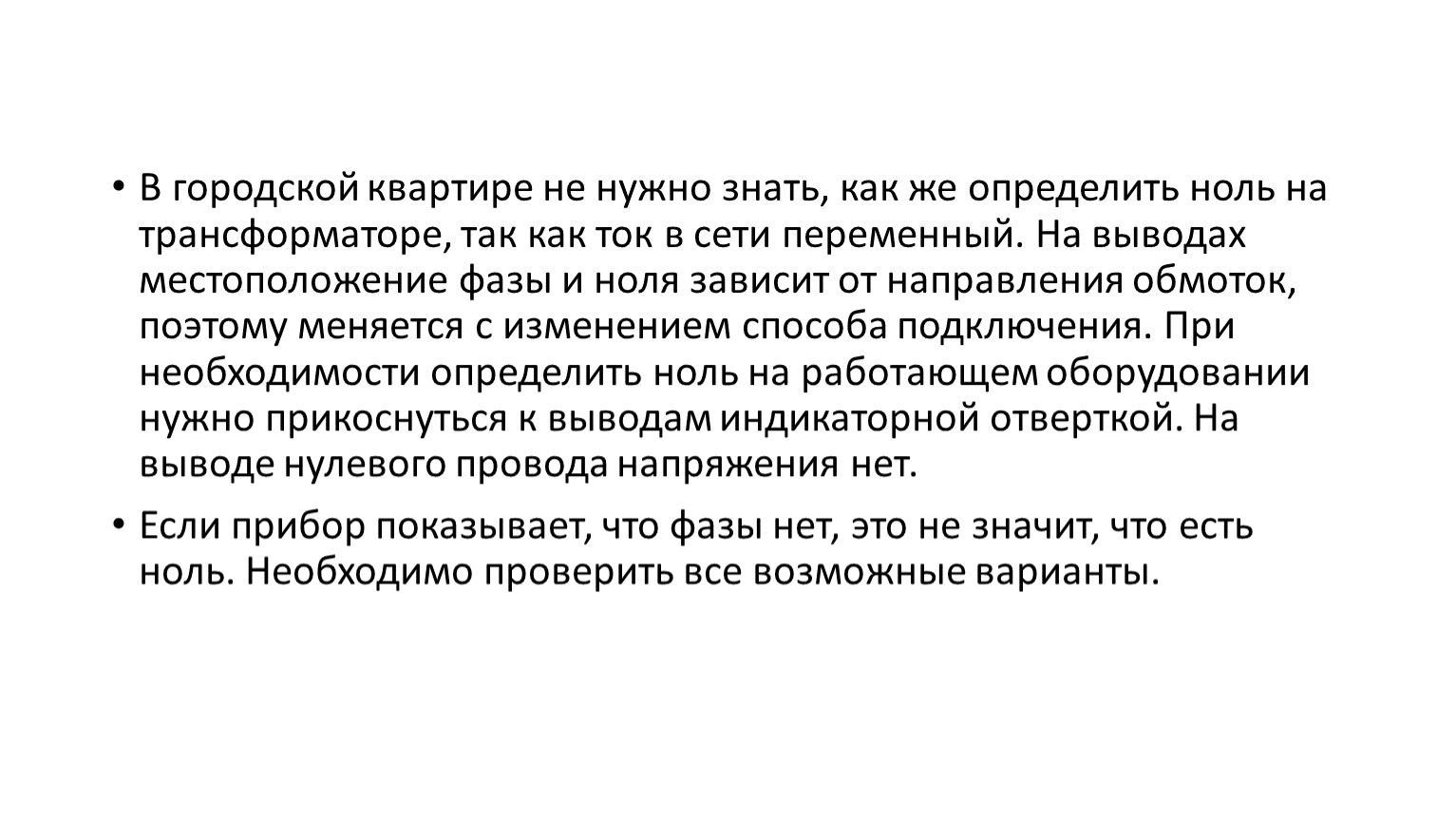

В городской квартире не нужно знать, как же определить ноль на трансформаторе, так как ток в сети переменный. На выводах местоположение фазы и ноля зависит от направления обмоток, поэтому меняется с изменением способа подключения. При необходимости определить ноль на работающем оборудовании нужно прикоснуться к выводам индикаторной отверткой. На выводе нулевого провода напряжения нет.
Если прибор показывает, что фазы нет, это не значит, что есть ноль. Необходимо проверить все возможные варианты.

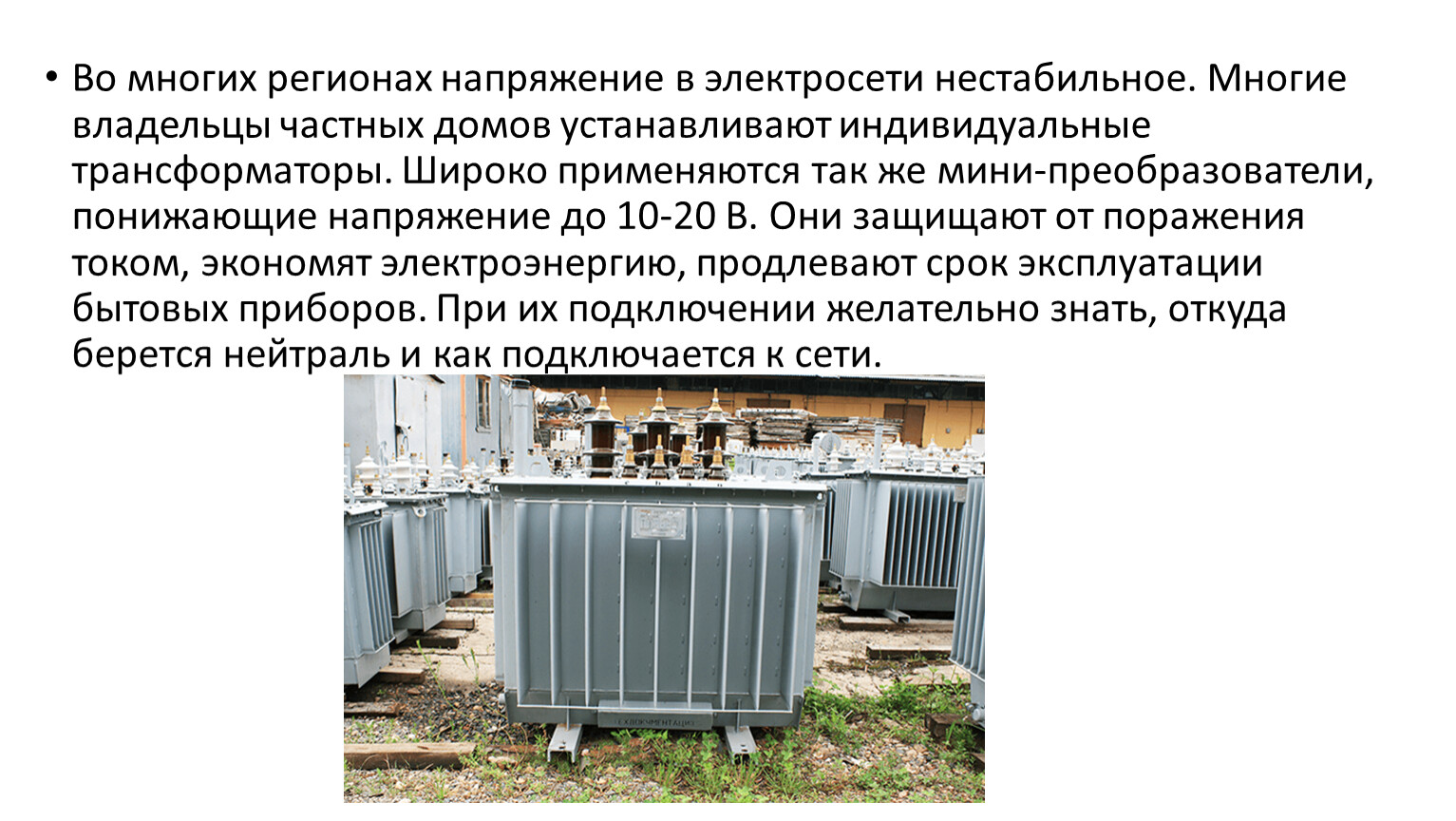

Во многих регионах напряжение в электросети нестабильное. Многие владельцы частных домов устанавливают индивидуальные трансформаторы. Широко применяются так же мини-преобразователи, понижающие напряжение до 10-20 В. Они защищают от поражения током, экономят электроэнергию, продлевают срок эксплуатации бытовых приборов. При их подключении желательно знать, откуда берется нейтраль и как подключается к сети.
