Презентация на тему:
«История создания шприцов.
Виды шприцев»
Более двух тысяч лет назад «отец медицины» Гиппократ придумал незатейливое приспособление, которое стало элементарным прототипом шприца.
Оно состояло из: небольшой полой трубки и мочевого пузыря свиньи, который присоединялся к одному из концов трубки.
В середине XVII века известный математик и физик Блез Паскаль проводил исследования, определяя поведение жидкости под давлением.
В результате этих исследований он изобрел некое подобие шприца.
Такая конструкция состояла из иглы и небольшого пресса.
Презентация на тему:
«История создания шприцов.
Виды шприцев»
Государственное бюджетное профессиональное
образовательное учреждение Московской области
«Московский областной медицинский колледж № 2»
Коломенский филиал
Выполнила студентка 115 группы
31.02.01 Лечебное дело
Соскова А. Д.
Преподаватель – руководитель:
Лютенберг Н.С
СОДЕРЖАНИЕ:
История создания
Определение и принцип работы шприца
Многоразовые и одноразовые шприцы
Виды одноразовых шприцев используемых
на территории России
Особые виды шприцев
Классификация шприцев

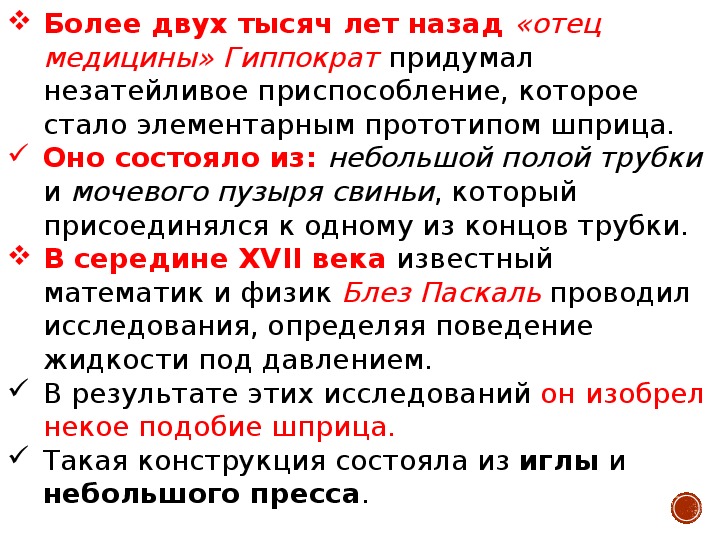

Более двух тысяч лет назад «отец
медицины» Гиппократ придумал
незатейливое приспособление, которое
стало элементарным прототипом шприца.
Оно состояло из: небольшой полой трубки
и мочевого пузыря свиньи, который
присоединялся к одному из концов трубки.
В середине XVII века известный
математик и физик Блез Паскаль проводил
исследования, определяя поведение
жидкости под давлением.
В результате этих исследований он изобрел
некое подобие шприца.
Такая конструкция состояла из иглы и
небольшого пресса.
Шприц – это инструмент, предназначенный
для инъекций, диагностических пункций,
отсасывания патологического содержимого
из полостей.
Его название происходит от немецкого
spritzen – брызгать.
Первый шприц был создан в 1853 году
этому важному изобретению.
независимыми стараниями двух людей,
шотландца Александра Вуда и француза
Шарля Габриеля Праваза.
Каждый из них самостоятельно пришел к
А.Вуду принадлежит заслуга применения
хирургических целей.
шприца для подкожных инъекций и
изобретение полой иглы для шприца
Ш. Г. Праваз же использовал шприц для

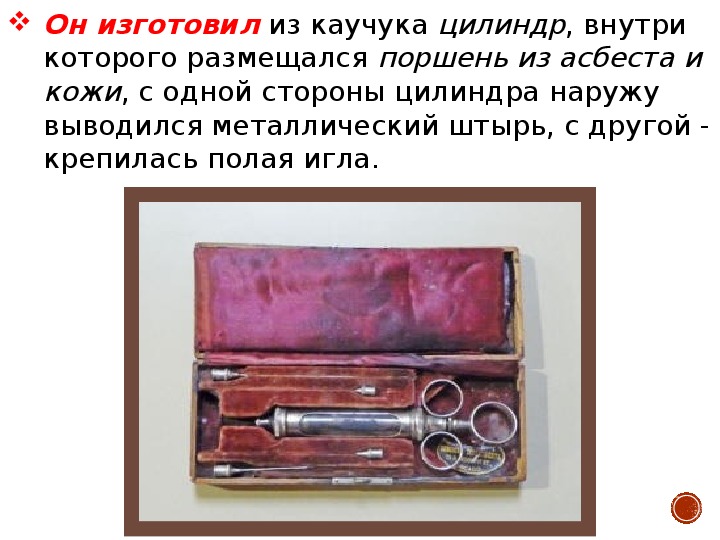

Он изготовил из каучука цилиндр, внутри
которого размещался поршень из асбеста и
кожи, с одной стороны цилиндра наружу
выводился металлический штырь, с другой -
крепилась полая игла.
Более современные шприцы, сделанные
из стекла, в 1894 году сконструировал
француз Фурнье.
Его идею воплотила крупная
промышленная компания Луер,
выпустившая многоразовые стеклянные
шприцы разного объема от 2 мл до 100
мл.
Многоразовые стеклянные шприцы
В 1956 году новозеландский фармацевт
Колин Мёрдок изобрел и запатентовал
одноразовый пластиковый шприц.
В начале 70-х годов ХХ века во всех странах
мира был зарегистрирован патент на
изобретение одноразового шприца.
И в наши дни, когда с каждым годом
появляется все больше различных
заболеваний, одноразовому пластиковому
шприцу принадлежит пальма первенства,
как медицинскому изделию, получившему
наибольшее использование.
Укладка для многоразового шприца, где
он хранится после стерилизации, в стакан
заливается дезинфицирующий раствор для
обеспечения стерильности или
укладывается вата, смоченная формалином.

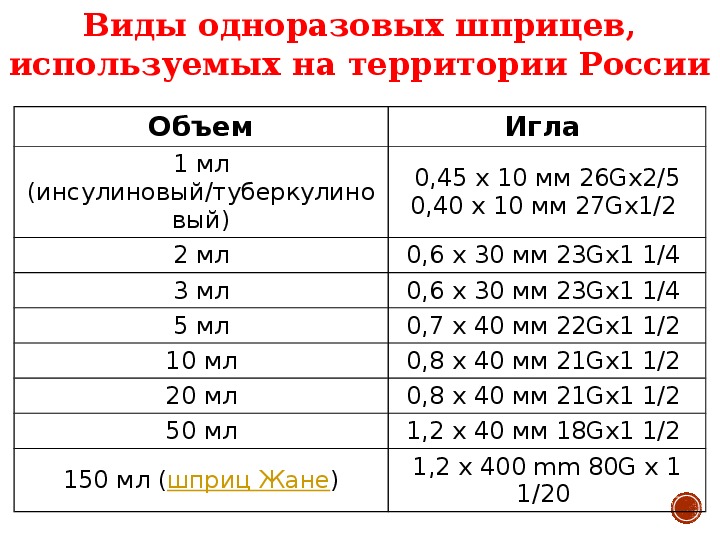

Виды одноразовых шприцев,
используемых на территории России
(инсулиновый/туберкулино
Объем
1 мл
вый)
2 мл
3 мл
5 мл
10 мл
20 мл
50 мл
150 мл (шприц Жане)
Игла
0,45 х 10 мм 26Gх2/5
0,40 х 10 мм 27Gх1/2
0,6 х 30 мм 23Gх1 1/4
0,6 х 30 мм 23Gх1 1/4
0,7 х 40 мм 22Gх1 1/2
0,8 х 40 мм 21Gх1 1/2
0,8 х 40 мм 21Gх1 1/2
1,2 х 40 мм 18Gх1 1/2
1,2 х 400 mm 80G x 1
1/20
Особые виды шприцов
Инсулиновый шприц
Шприц
Жане
Инсулиновый шприц
Применяется для введения инсулина.
Ёмкость шприца составляет 1-2мл с нанесёнными
каждое соответствует 1 ЕД инсулина.
на цилиндр шприца не только делениями в
миллилитрах, но и в единицах(ЕД), с помощью
которых дозируют инсулин.
По всей длине цилиндра имеется 40 делений,
В настоящее время для введения инсулина
используют также шприц-ручки, удобные
для самостоятельного проведения инъекций
больным сахарным диабетом.
инсулина, из которого препарат поступает в
подкожную клетчатку при нажатий на кнопку.
В шприц-ручке имеется специальный резервуар для
До инъекций в шприце устанавливается
необходимая доза, затем игла вкалывается под
кожу, и нажатием на кнопку вводится инсулин.
Предназначен для отсасывания различных
жидкостей из организма и промывания полостей
пациента, а также для проведения энтерального
питания и введения через зонд катетера
специальных растворов, питательных сред или
лекарственных препаратов.
Шприц Жане
Также возможно использование для внутривенных,
внутрибрюшинных и интратрахеальных вливаний.
Шприц типа Жане имеет объем 150,0 мл.
Самоблокирующиеся (саморазрушающиеся)
шприцы — это шприцы, сконструированные таким
образом, что их повторное использование
исключено.
Саморазрушающиеся шприцы специально
разработаны для масштабных и регулярных
программ иммунизации населения и любых других
инъекций.
Это их главное отличие от обычных одноразовых
шприцев, которые технически могут быть
использованы многократно.

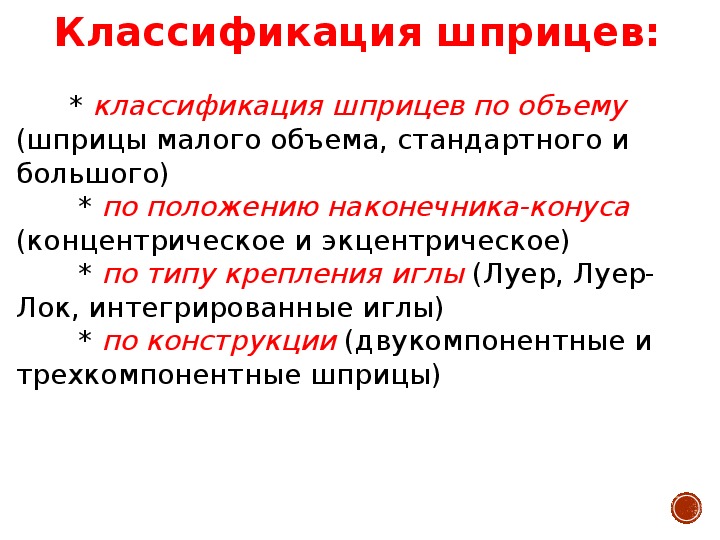

Классификация шприцев:
* классификация шприцев по объему
(шприцы малого объема, стандартного и
большого)
* по положению наконечника-конуса
(концентрическое и экцентрическое)
* по типу крепления иглы (Луер, Луер-
Лок, интегрированные иглы)
* по конструкции (двукомпонентные и
трехкомпонентные шприцы)
Классификация шприцев по объему
(шприцы малого объема,
стандартного и большого)
• МАЛОГО ОБЪЕМА (0,3 мл, 0,5 мл и 1 мл)
Используются для точного введения лекарственного
средства в:
→ эндокринологии (инсулиновые шприцы)
→ фтизиатрии ( туберкулиновые шприцы)
→ неонатологии
→ для вакцинации и проведения аллергологических
внутрикожных проб
• СТАНДАРТНОГО ОБЪЕМА (от 2 мл до 22 мл)
Применяются во всех отраслях медицины для
выполнения:
→ подкожных (как правило, шприцами объемом до 2
мл)
→ внутримышечных (как правило, шприцами объемом
от 2 мл до 5 мл)
→ внутривенных (как правило, шприцами объемом от
10 мл до 20 мл)
и других видов инъекций.
• БОЛЬШОГО ОБЪЕМА (30, 50, 60 и 100 мл)
Используют для:
→ отсасывания жидкости
→ введения питательных сред
→ промывания полостей
Классификация шприцев в зависимости
от положения наконечника-конуса на
цилиндре шприца
КОАКСИАЛЬНОЕ (КОНЦЕНТРИЧЕСКОЕ):
Коаксиальным (концентрическим) положение
наконечника-конуса называется в том случае, когда
наконечник-конус находится по центру
цилиндра шприца
Kонцентрично наконечник-конус обычно
расположен у шприцев, применяющихся для
подкожных и внутримышечных инъекций, объемом
от 1 мл до 10 мл.
ЭКСЦЕНТРИЧЕСКОЕ
Эксцентрическим положение наконечника-конуса
называется в том случае, когда наконечник-конус
расположен сбоку цилиндра шприца
Смещенное положение наконечника-конуса
обусловлено спецификой применения шприцев
объемом 20 мл: основная область применения
шприцев такого объема - забор крови из вены в
области локтевого сгиба.
Существует три типа крепления
иглы к цилиндру шприца:
• Луер / Luer
• Луер-Лок / Luer - Lock
• Несъемная, интегрированная в корпус
цилиндра игла

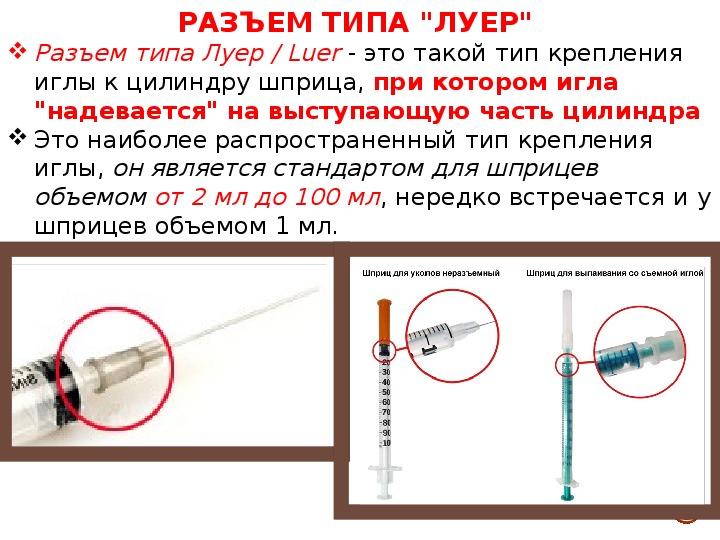

РАЗЪЕМ ТИПА "ЛУЕР"
Разъем типа Луер / Luer - это такой тип крепления
иглы к цилиндру шприца, при котором игла
"надевается" на выступающую часть цилиндра
Это наиболее распространенный тип крепления
иглы, он является стандартом для шприцев
объемом от 2 мл до 100 мл, нередко встречается и у
шприцев объемом 1 мл.
РАЗЪЕМ ТИПА "ЛУЕР-ЛОК"
Разъем типа "Луер-Лок" / Luer-Loсk - это такой тип
крепления иглы к цилиндру шприца, при котором
игла вкручивается в шприц.
Оно применяется в шприцах машинного
привода (инфузионные насосы типа «перфузор» и
«инфузомат»), а также в устройствах для
капельных инфузий.
Шприцы с креплением иглы такого типа могут быть
использованы и при простых инъекциях, когда
требуется особенно прочное соединение
шприца с иглой.
ИНТЕГРИРОВАННАЯ (НЕСЪЕМНАЯ) ИГЛА
Несъемная, интегрированная в корпус
цилиндра шприца игла
Интегрированной иглой, как правило,
комплектуются шприцы малого объема - до 1 мл.
Классификация шприцев в
зависимости от конструкции
шприца (количества компонентов)
В зависимости от конструкции шприца различают:
• Двухкомпонентные шприцы
• Трехкомпонентные шприцы
Двухкомпонентный шприц состоит из двух
частей: цилиндра и поршня, произведенных из
полипропилена (поршень так же может быть
произведен из полиэтилена).
Трехкомпонентный шприц состоит из цилиндра,
поршня и резинового уплотнителя на поршне.

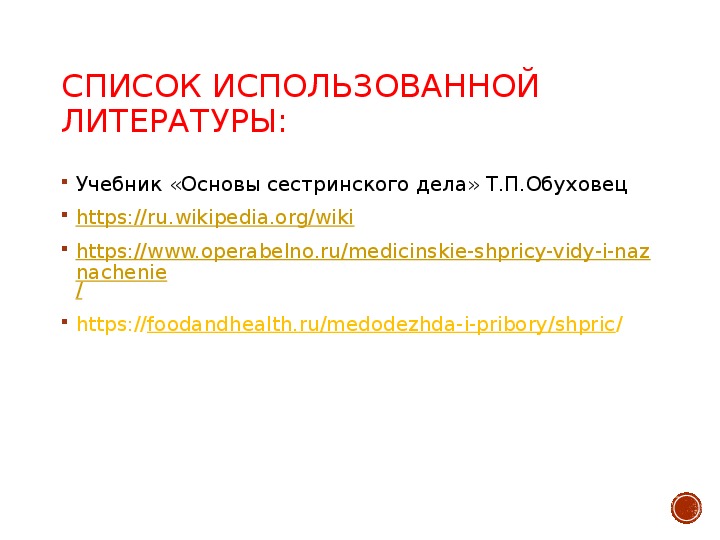

СПИСОК ИСПОЛЬЗОВАННОЙ
ЛИТЕРАТУРЫ:
Учебник «Основы сестринского дела» Т.П.Обуховец
https://ru.wikipedia.org/wiki
https://www.operabelno.ru/medicinskie-shpricy-vidy-i-naz
nachenie
/
https://foodandhealth.ru/medodezhda-i-pribory/shpric/
