Практическая работа №17
Тема: Построение деталей при помощи сопряжений в системе КОМПАС-3D.
Цель – построить вид детали с использованием сопряжений, проставить размеры, осевые, заполнить основную надпись.
Вид работы: индивидуальный
Время выполнения: 2 часа
Задания к практической работе
Для построения сопряжений необходимо воспользоваться
командой «Окружность, касательная к двум кривым»
. Эта команда позволяет строить
окружность, касательную к двум кривым с заданным радиусом.
При построении нескольких одинаковых элементов,
расположенных на одной окружности очень удобно пользоваться командой «Копия
по окружности»
.

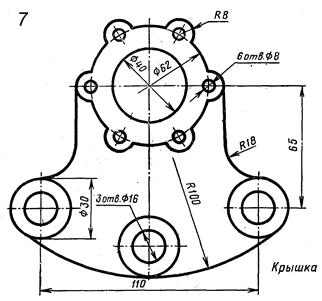

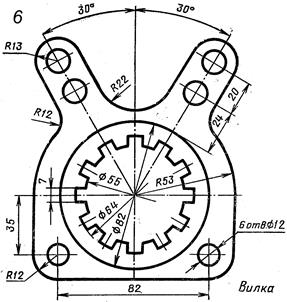

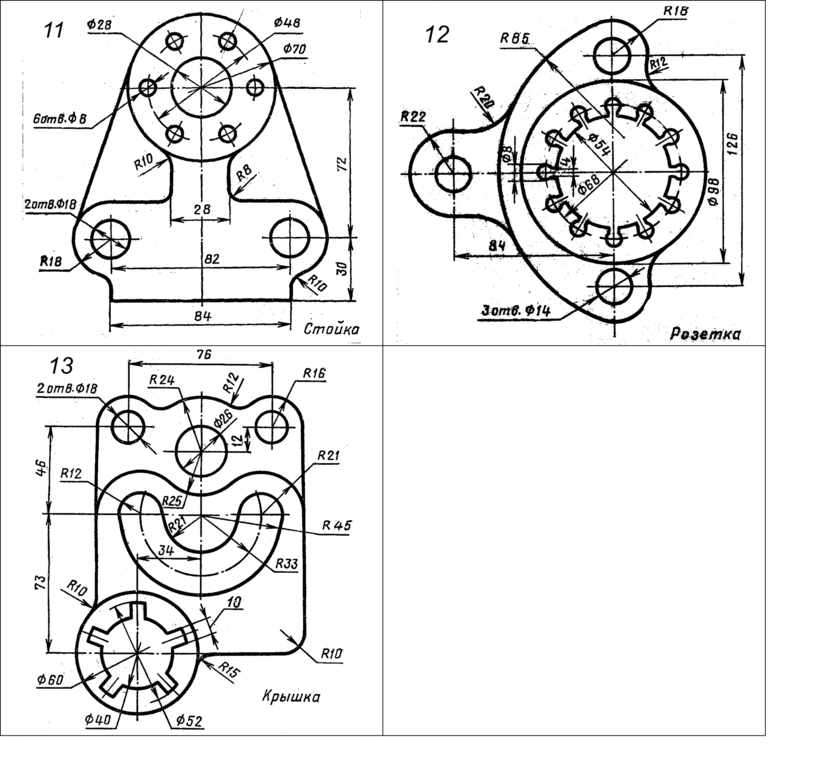

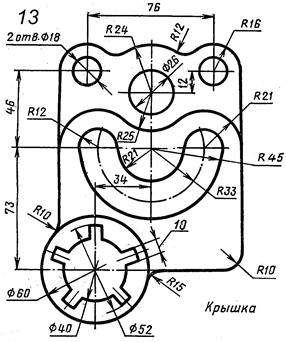

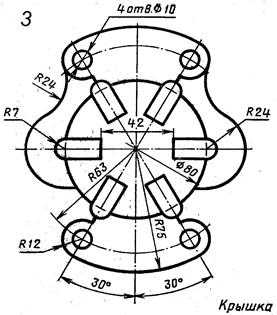

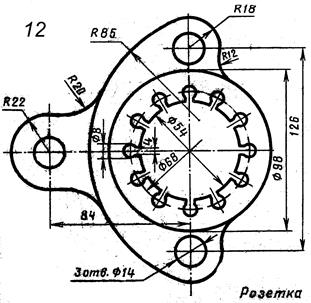

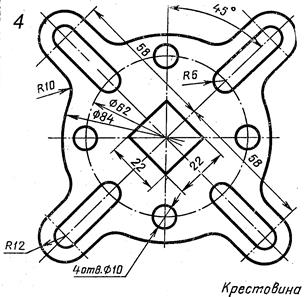

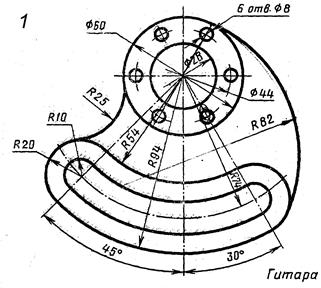

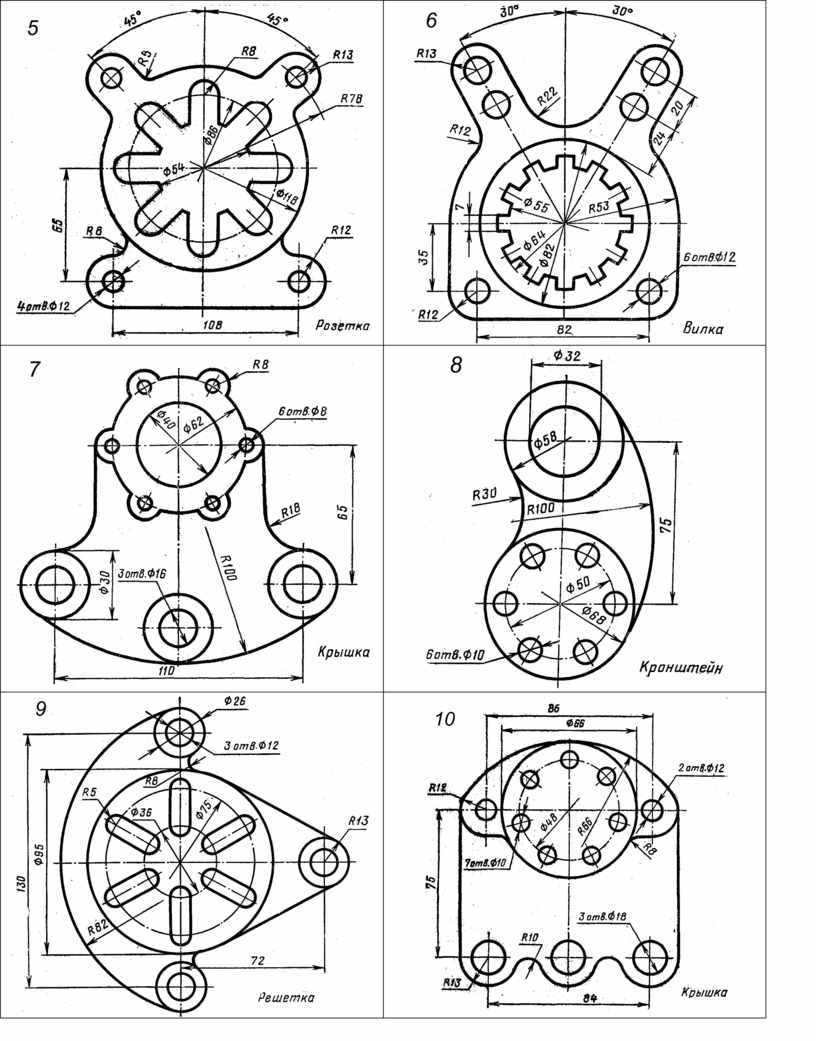

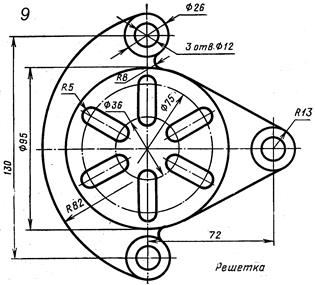

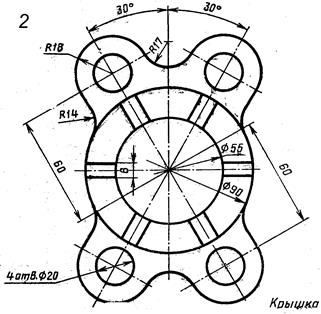

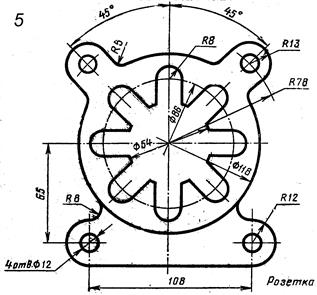

Индивидуальное задание
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
