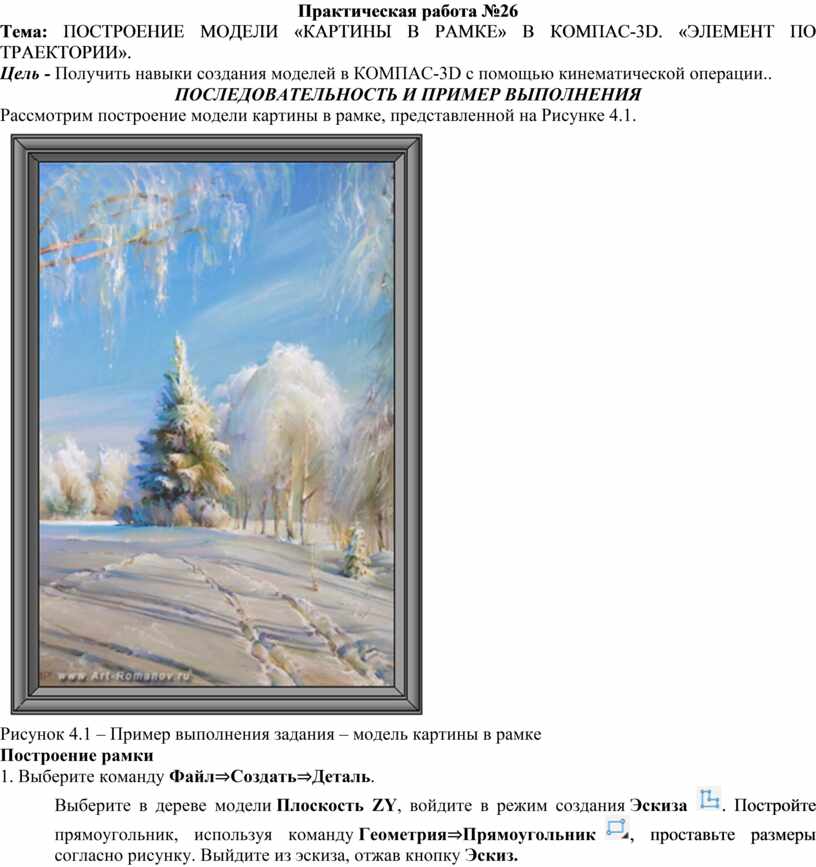

Практическая работа №26

Тема: ПОСТРОЕНИЕ МОДЕЛИ «КАРТИНЫ В РАМКЕ» В КОМПАС-3D. «ЭЛЕМЕНТ ПО ТРАЕКТОРИИ».

Цель - Получить навыки создания моделей в КОМПАС-3D с помощью кинематической операции..

ПОСЛЕДОВАТЕЛЬНОСТЬ И ПРИМЕР ВЫПОЛНЕНИЯ

Рассмотрим построение модели картины в рамке, представленной на Рисунке 4.1.

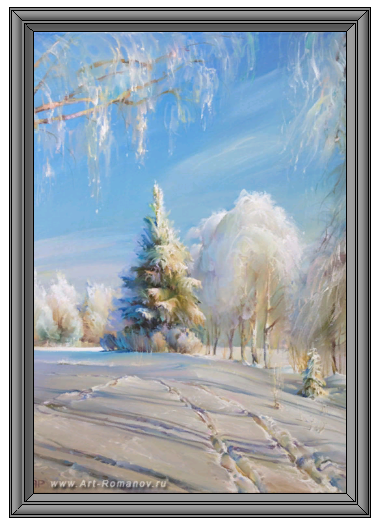

Рисунок 4.1 – Пример выполнения задания – модель картины в рамке

Построение рамки

1. Выберите команду Файл⇒Создать⇒Деталь.

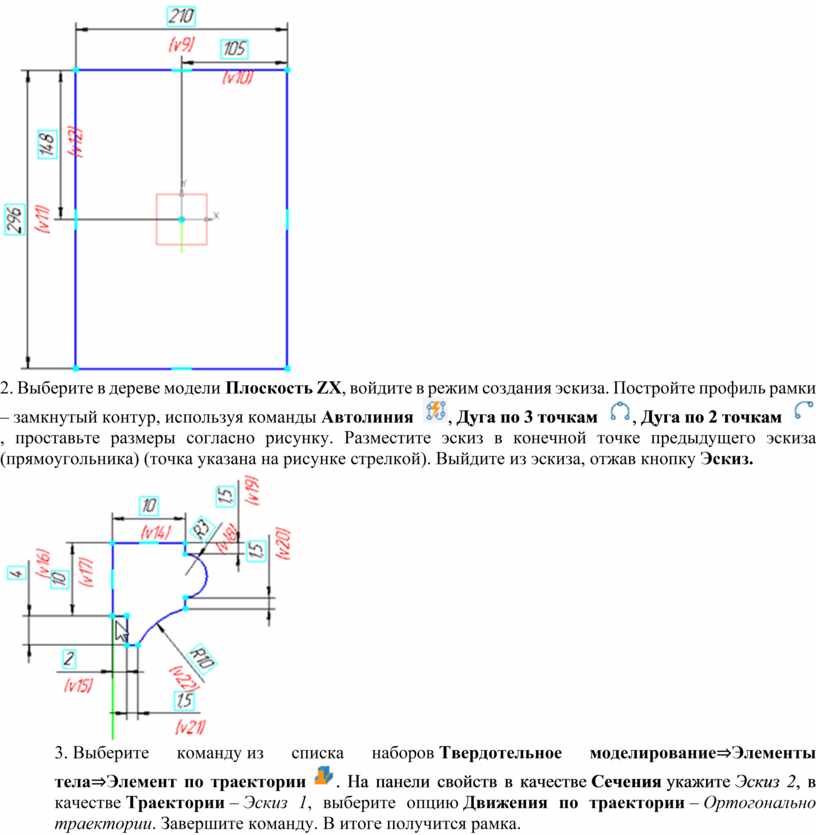

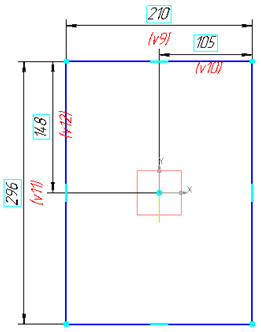

Выберите в дереве модели Плоскость ZY, войдите в режим создания Эскиза  . Постройте прямоугольник, используя команду Геометрия⇒Прямоугольник  , проставьте размеры согласно рисунку. Выйдите из эскиза, отжав кнопку Эскиз.

2. Выберите в дереве модели Плоскость ZХ, войдите в режим создания эскиза. Постройте профиль рамки – замкнутый контур, используя команды Автолиния  , Дуга по 3 точкам  , Дуга по 2 точкам  , проставьте размеры согласно рисунку. Разместите эскиз в конечной точке предыдущего эскиза (прямоугольника) (точка указана на рисунке стрелкой). Выйдите из эскиза, отжав кнопку Эскиз.

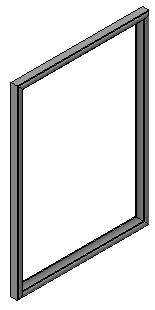

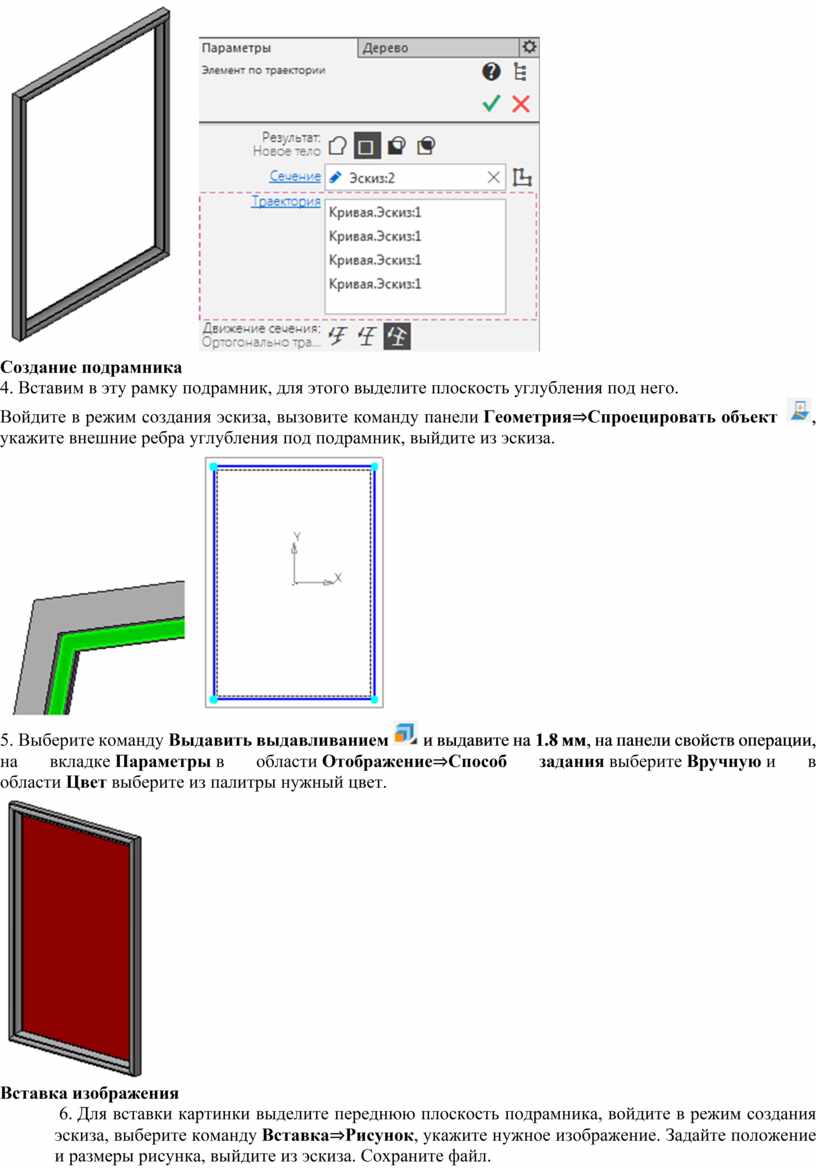

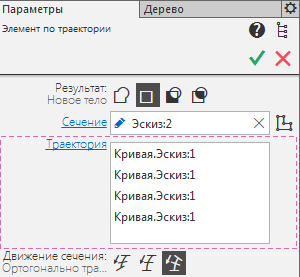

3. Выберите команду из списка наборов Твердотельное моделирование⇒Элементы тела⇒Элемент по траектории . На панели свойств в качестве Сечения укажите Эскиз 2, в качестве Траектории – Эскиз 1, выберите опцию Движения по траектории – Ортогонально траектории. Завершите команду. В итоге получится рамка.

Создание подрамника

4. Вставим в эту рамку подрамник, для этого выделите плоскость углубления под него.

Войдите в режим создания эскиза, вызовите команду панели Геометрия⇒Спроецировать объект  , укажите внешние ребра углубления под подрамник, выйдите из эскиза.

5. Выберите команду Выдавить выдавливанием  и выдавите на 1.8 мм, на панели свойств операции, на вкладке Параметры в области Отображение⇒Способ задания выберите Вручную и в области Цвет выберите из палитры нужный цвет.

Вставка изображения

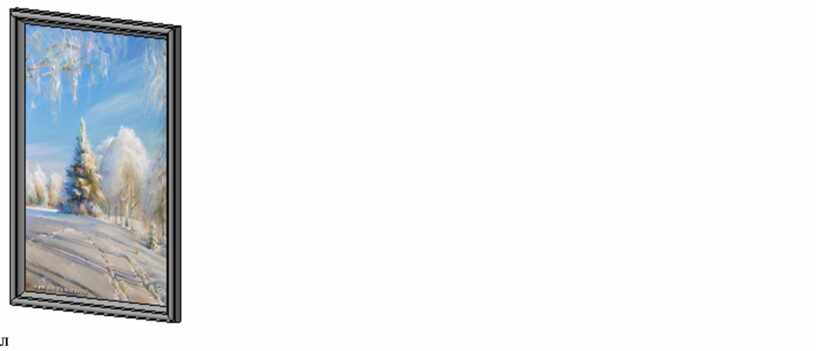

 6. Для вставки картинки выделите переднюю плоскость подрамника, войдите в режим создания эскиза, выберите команду Вставка⇒Рисунок, укажите нужное изображение. Задайте положение и размеры рисунка, выйдите из эскиза. Сохраните файл.
