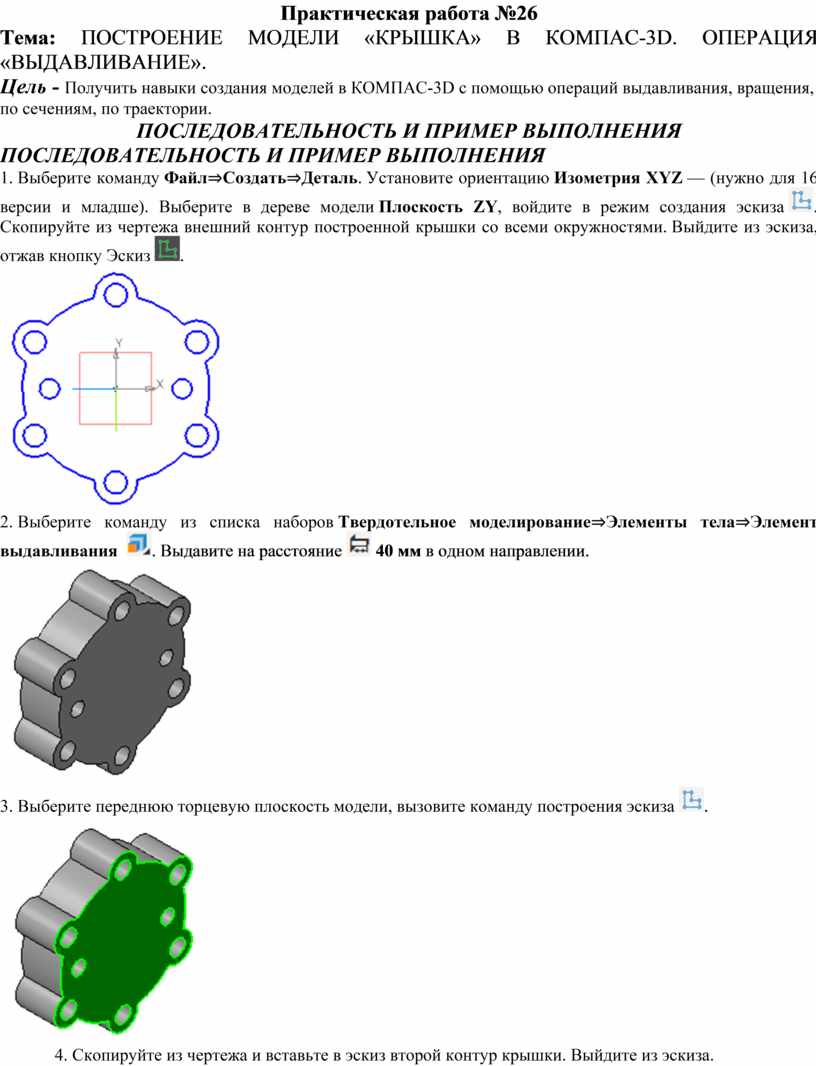

Практическая работа №26

Тема: ПОСТРОЕНИЕ МОДЕЛИ «КРЫШКА» В КОМПАС-3D. ОПЕРАЦИЯ «ВЫДАВЛИВАНИЕ».

Цель - Получить навыки создания моделей в КОМПАС-3D с помощью операций выдавливания, вращения, по сечениям, по траектории.

ПОСЛЕДОВАТЕЛЬНОСТЬ И ПРИМЕР ВЫПОЛНЕНИЯ

ПОСЛЕДОВАТЕЛЬНОСТЬ И ПРИМЕР ВЫПОЛНЕНИЯ

1. Выберите команду Файл⇒Создать⇒Деталь. Установите ориентацию Изометрия XYZ — (нужно для 16 версии и младше). Выберите в дереве модели Плоскость ZY, войдите в режим создания эскиза . Скопируйте из чертежа внешний контур построенной крышки со всеми окружностями. Выйдите из эскиза, отжав кнопку Эскиз .

2. Выберите команду из списка наборов Твердотельное моделирование⇒Элементы тела⇒Элемент выдавливания  . Выдавите на расстояние  40 мм в одном направлении.

3. Выберите переднюю торцевую плоскость модели, вызовите команду построения эскиза .

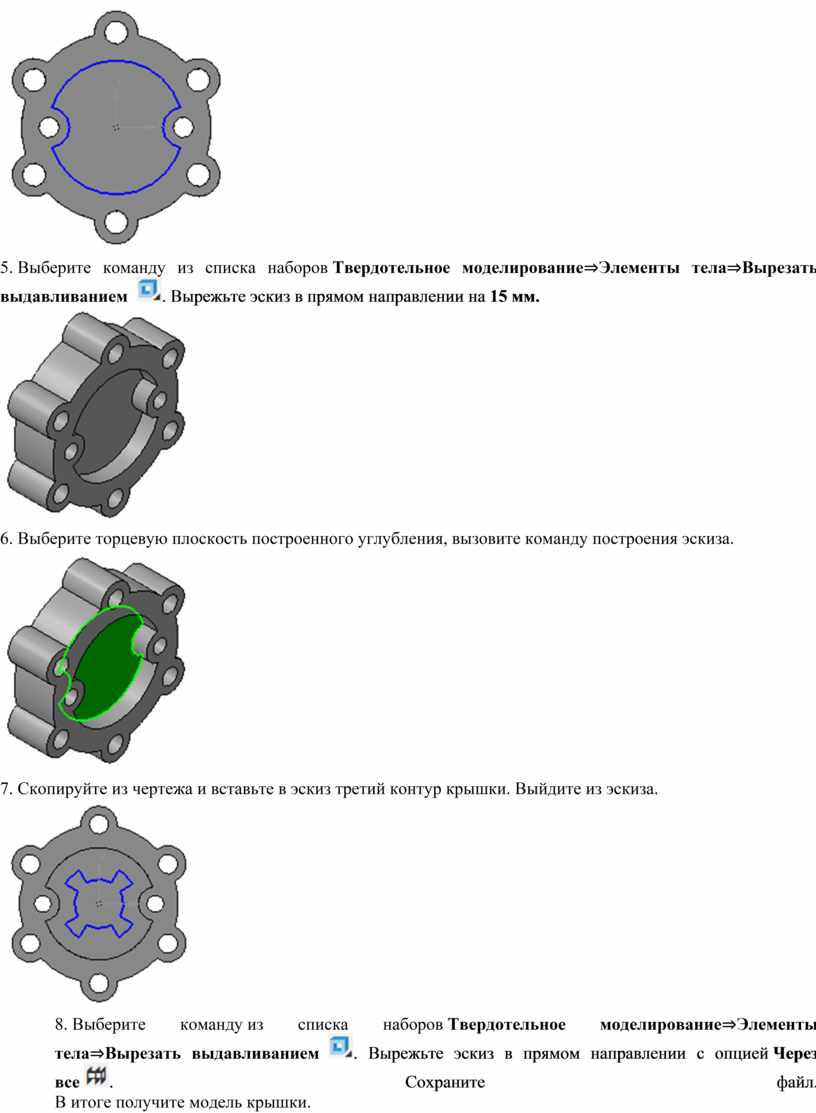

4. Скопируйте из чертежа и вставьте в эскиз второй контур крышки. Выйдите из эскиза.

5. Выберите команду из списка наборов Твердотельное моделирование⇒Элементы тела⇒Вырезать выдавливанием  . Вырежьте эскиз в прямом направлении на 15 мм.

6. Выберите торцевую плоскость построенного углубления, вызовите команду построения эскиза.

7. Скопируйте из чертежа и вставьте в эскиз третий контур крышки. Выйдите из эскиза.

8. Выберите команду из списка наборов Твердотельное моделирование⇒Элементы тела⇒Вырезать выдавливанием  . Вырежьте эскиз в прямом направлении с опцией Через все . Сохраните файл.

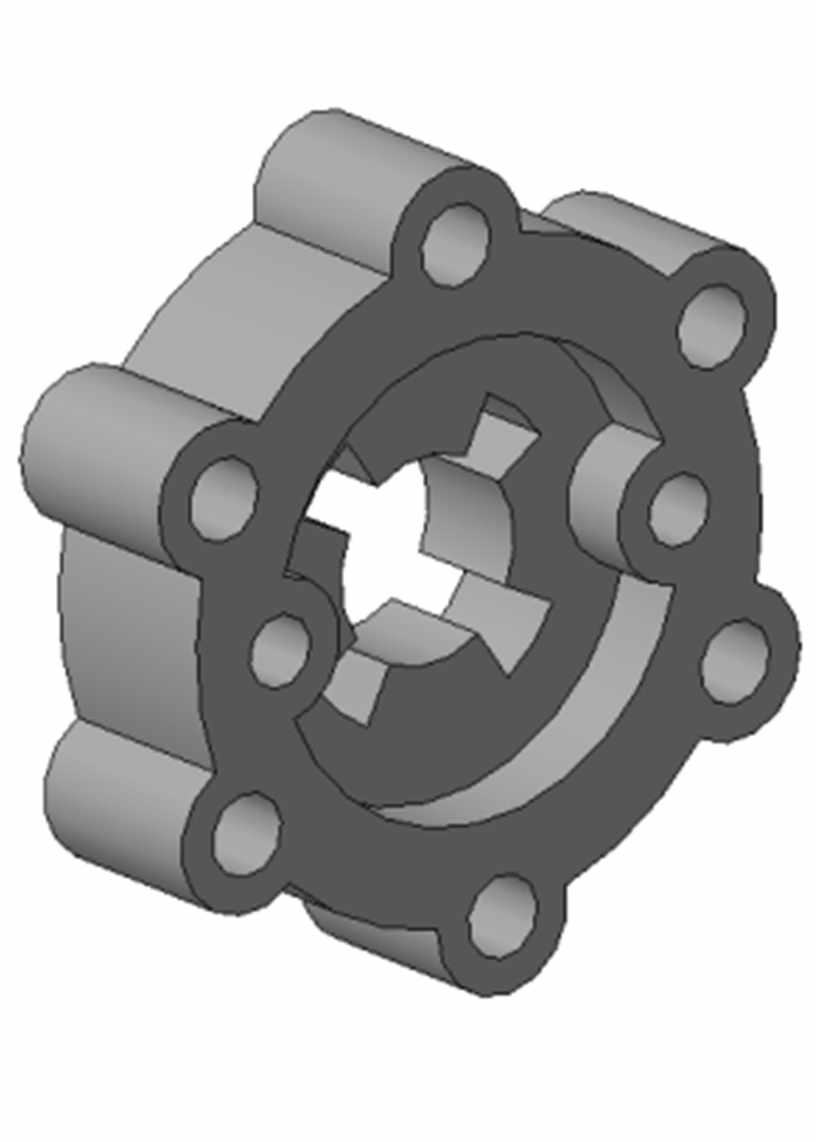

В итоге получите модель крышки.
