ПР_ПОСТРОЕНИЕ МОДЕЛИ «ВАЗЫ» В КОМПАС-3D. ОПЕРАЦИЯ «ВРАЩЕНИЕ»

Практическая работа №26

Тема: ПОСТРОЕНИЕ МОДЕЛИ «ВАЗЫ» В КОМПАС-3D. ОПЕРАЦИЯ «ВРАЩЕНИЕ».

Цель - Получить навыки создания моделей в КОМПАС-3D с помощью операций вращения.

ПОСЛЕДОВАТЕЛЬНОСТЬ И ПРИМЕР ВЫПОЛНЕНИЯ

Рассмотрим построение модели вазы, представленной на Рисунке 3.1.

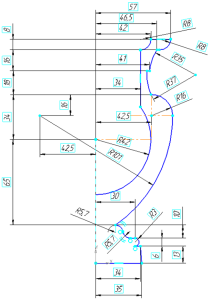

Ваза представляет собой тело вращения, поэтому, для построения модели необходимо построить эскиз в вертикальной координатной плоскости, определяющий наружный и внутренний контуры (см. Рисунок 3.2).

Рисунок 3.1 – Пример выполнения задания – модель вазы

Обязательными условиями для создания тела вращения – наличие оси вращения, отрисованной типом линии – Осевая и, конечно же, отсутствие самопересечения контура.

В данной работе необходимо использовать параметризацию. Это означает, что при изменении размера примитива, геометрия изменится автоматически. Визуально параметрический режим можно распознать по прямоугольникам вокруг размерных чисел в режиме эскиза.

Для построения эскиза можно использовать следующие команды: Вспомогательная прямая    – для разметки, Дуга, касательная к кривой  , Окружность  .

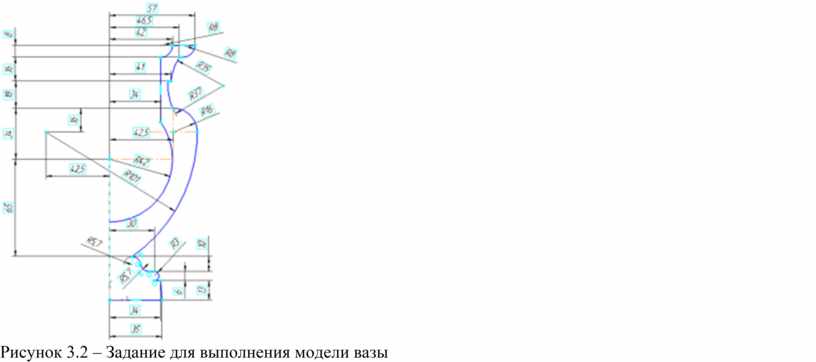

Рисунок 3.2 – Задание для выполнения модели вазы

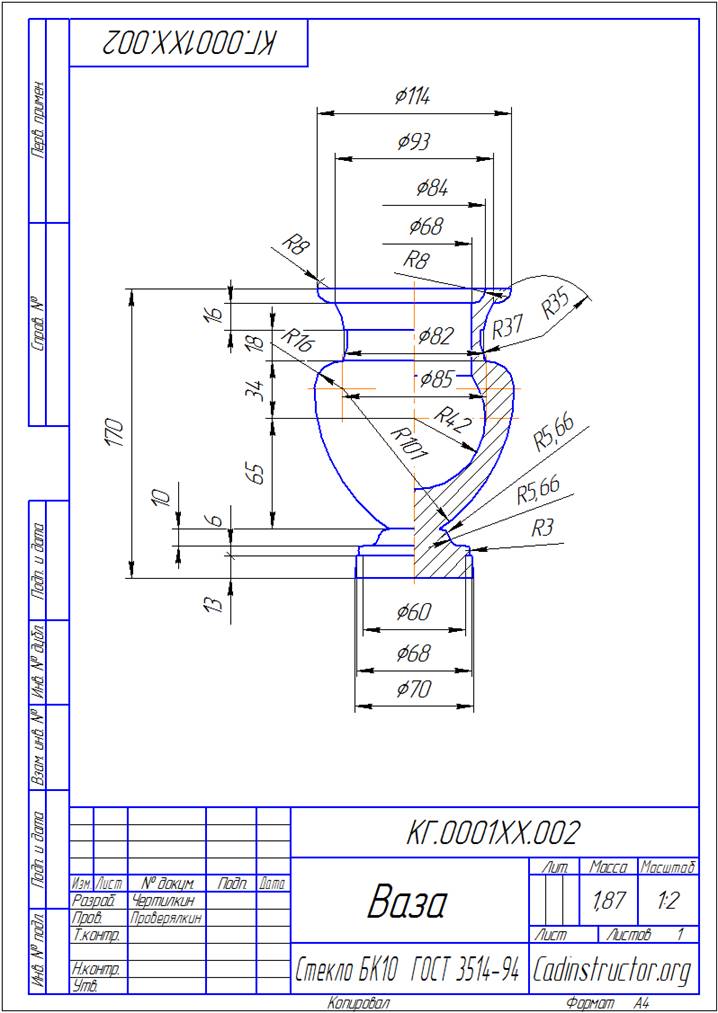

Рисунок 3.3 – Чертеж вазы
