Рабочий лист- работа в парах

 Решите задачи

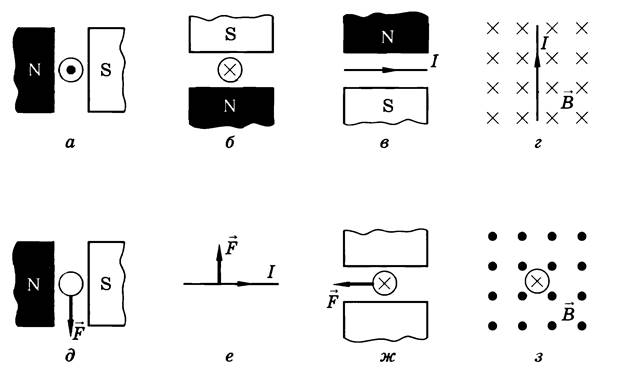

1. На рисунке представлены различные случаи взаимодействия магнитного поля с током. Сформулировать задачу для каждого из приведенных случаев и решить ее.

а), б), в), г), з) — указать направление силы Ампера;

д) — определить направление тока в проводнике;

е), ж) — определить направление магнитного поля





2. Обозначьте полюсы источника тока,  питающего соленоид, чтобы наблюдалось указанное на рисунке  взаимодействие.



3. Исследования магнитного поля катушки с током.

а) Начертите электрическую цепь из источника тока, реостата, ключа и катушки, соединив их последовательно.











в) Определите направления тока в катушке

с) Нарисуйте силовые линии магнитного поля катушки

d) При помощи какого прибора можно изменить действия магнитного поля катушки с током

____________________________________________________________________________________

e) Как можно наблюдать на опыте изменения действия магнитного поля катушки?

_________________________________________________________________________
