Рабочий лист ученика.docx
Рабочий лист ученика __________________________________________________
по теме «Тепловые двигатели»
Задание 1. Заполните таблицу
|
№ |
Название деталей |
Для чего служат |
|
1 |
Впускной клапан |
|
|
2 |
|
Для сжатия топлива. Привода шатуна в движение. |
|
3 |
Шатун |
|
|
4 |
Коленчатый вал |
|
|
5 |
|
Для выпуска газа. |
|
6 |
|
Для подачи искры. |
Задание 2. Ответьте на вопросы:
1) Каким номером обозначен поршень? _____________
2) Каким номером обозначен цилиндр? _____________
3) Каким номером обозначена свеча? _______________
4) Каким номером обозначен маховик? _____________
5) Каким номером обозначен впускной клапан? ______
6) Каким номером обозначен выпускной клапан? _____
7) Какой такт работы ДВС изображен на рисунке?
_______________________________________________
Задание 3. Тест
1. В конце какого такта происходит вспышка на свече?
а) Рабочий ход б) Сжатие в) Впуск г) Выпуск
2. Какой клапан открыт во время такта СЖАТИЕ?
а) Впускной б) Выпускной в) Оба г) Ни один из них
3. Какой клапан открыт во время такта ВЫПУСК?
а) Впускной б) Выпускной в) Оба г) Ни один из них
4. Какой клапан открыт во время такта РАБОЧИЙ ХОД?
а) Впускной б) Выпускной в) Оба г) Ни один из них
5. Во время какого такта одновременно открыты оба клапана?
а) Сжатие б) Рабочий ход в) Впуск
г) Среди ответов нет верного
6. Какой вид теплового двигателя предназначен для полета в космос?
а) Паровая турбина б) Реактивный в) Карбюраторный ДВС
г) Дизельный ДВС
7. Каким образом поджигается топливная смесь в камере сгорания ДВС?
а) Высоковольтный электрический разряд б) Раскалённой спиралью в) Газовым факелом г) Здесь нет верного ответа
8. Тепловой двигатель состоит
а) из нагревателя и холодильника
б) из нагревателя, рабочего тела и холодильника
в) из впуска, сжатия, рабочего хода и выпуска
г) зажигания и рабочего хода

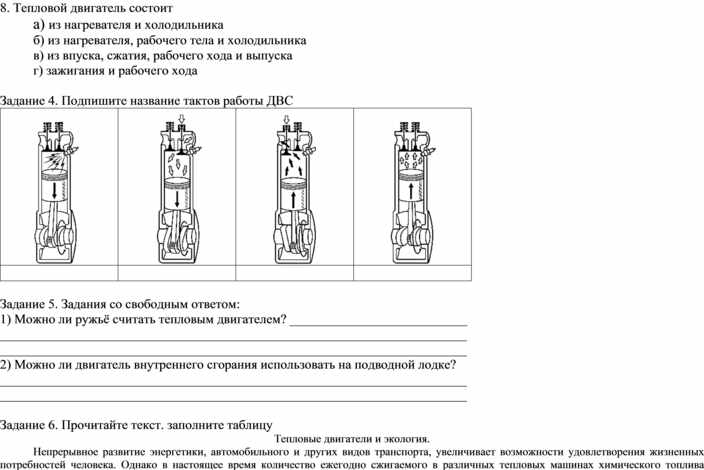

Задание 4. Подпишите название тактов работы ДВС
|
|
|
|
|
|
|
|
|
|
Задание 5. Задания со свободным ответом:
1) Можно ли ружьё считать тепловым двигателем? ___________________________
_______________________________________________________________________
_______________________________________________________________________
2) Можно ли двигатель внутреннего сгорания использовать на подводной лодке?
_______________________________________________________________________
_______________________________________________________________________
Задание 6. Прочитайте текст. заполните таблицу
Тепловые двигатели и экология.
Непрерывное развитие энергетики, автомобильного и других видов транспорта, увеличивает возможности удовлетворения жизненных потребностей человека. Однако в настоящее время количество ежегодно сжигаемого в различных тепловых машинах химического топлива настолько велико, что все более сложной проблемой становится охрана природы от вредного влияния продуктов сгорания. Отрицательное влияние тепловых машин на окружающую среду связано с действием различных факторов.
Во-первых, при сжигании топлива используется кислород из атмосферы, вследствие чего содержание кислорода в воздухе постепенно уменьшается.
Во-вторых, сжигание топлива сопровождается выделением в атмосферу углекислого газа. В атмосфере Земли в настоящее время содержится около 2600 млрд. тонн углекислого газа (около 0,033%). До периода бурного развития энергетики и транспорта количество углекислого газа, поглощаемого из атмосферы при фотосинтезе растениями и растворяемого в океане, было равно количеству углекислого газа, выделяемого при дыхании и гниении. В последние десятилетия этот баланс все в большей степени стал нарушаться. В настоящее время за счет сжигания угля, нефти, и газа в атмосферу Земли ежегодно поступает дополнительно около 20 млрд. тонн углекислого газа. Это приводит к повышению концентрации углекислого газа в атмосфере Земли. Молекулы оксида углерода способны поглощать инфракрасное излучение. Поэтому увеличение концентрации углекислого газа в атмосфере изменяет прозрачность. Дальнейшее существенное увеличение концентрации углекислого газа в атмосфере может привести к повышению ее температуры ("парниковый эффект").

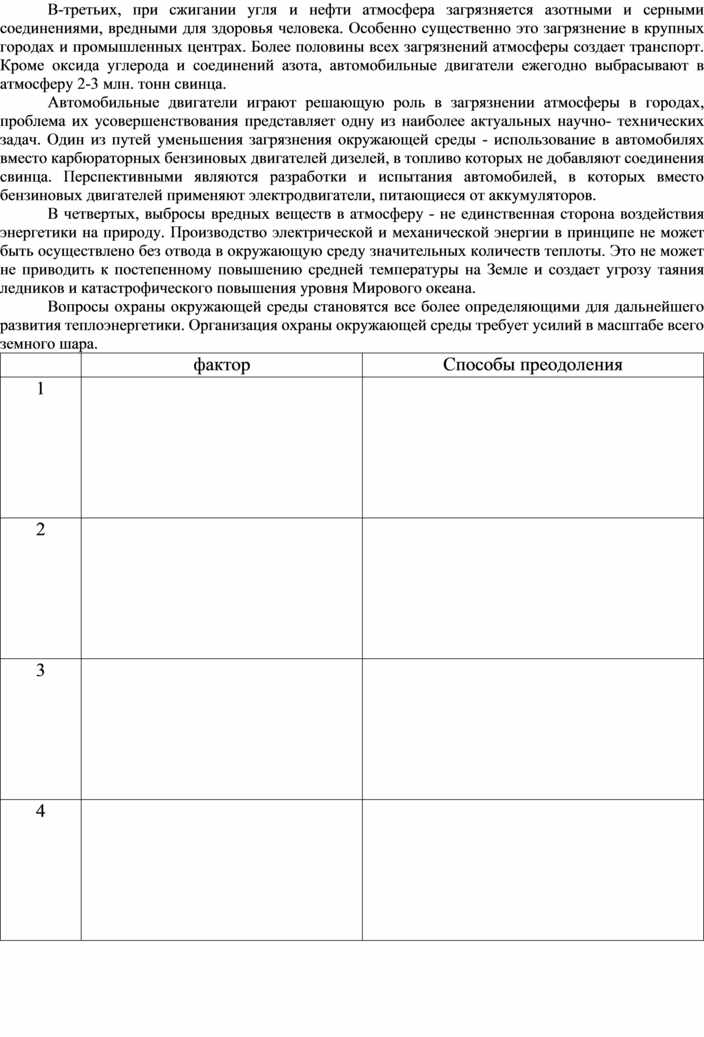

В-третьих, при сжигании угля и нефти атмосфера загрязняется азотными и серными соединениями, вредными для здоровья человека. Особенно существенно это загрязнение в крупных городах и промышленных центрах. Более половины всех загрязнений атмосферы создает транспорт. Кроме оксида углерода и соединений азота, автомобильные двигатели ежегодно выбрасывают в атмосферу 2-3 млн. тонн свинца.
Автомобильные двигатели играют решающую роль в загрязнении атмосферы в городах, проблема их усовершенствования представляет одну из наиболее актуальных научно- технических задач. Один из путей уменьшения загрязнения окружающей среды - использование в автомобилях вместо карбюраторных бензиновых двигателей дизелей, в топливо которых не добавляют соединения свинца. Перспективными являются разработки и испытания автомобилей, в которых вместо бензиновых двигателей применяют электродвигатели, питающиеся от аккумуляторов.
В четвертых, выбросы вредных веществ в атмосферу - не единственная сторона воздействия энергетики на природу. Производство электрической и механической энергии в принципе не может быть осуществлено без отвода в окружающую среду значительных количеств теплоты. Это не может не приводить к постепенному повышению средней температуры на Земле и создает угрозу таяния ледников и катастрофического повышения уровня Мирового океана.
Вопросы охраны окружающей среды становятся все более определяющими для дальнейшего развития теплоэнергетики. Организация охраны окружающей среды требует усилий в масштабе всего земного шара.
|
|
фактор |
Способы преодоления |
|
1 |
|
|
|
2 |
|
|
|
3 |
|
|
|
4 |
|
|

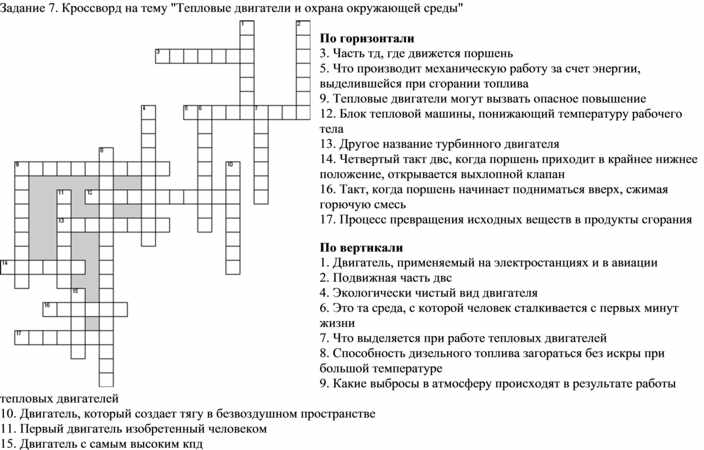

Задание 7. Кроссворд на тему "Тепловые двигатели и охрана окружающей среды"
По горизонтали
3. Часть тд, где движется поршень
5. Что производит механическую работу за счет энергии, выделившейся при сгорании топлива
9. Тепловые двигатели могут вызвать опасное повышение
12. Блок тепловой машины, понижающий температуру рабочего тела
13. Другое название турбинного двигателя
14. Четвертый такт двс, когда поршень приходит в крайнее нижнее положение, открывается выхлопной клапан
16. Такт, когда поршень начинает подниматься вверх, сжимая горючую смесь
17. Процесс превращения исходных веществ в продукты сгорания
По вертикали
1. Двигатель, применяемый на электростанциях и в авиации
2. Подвижная часть двс
4. Экологически чистый вид двигателя
6. Это та среда, с которой человек сталкивается с первых минут жизни
7. Что выделяется при работе тепловых двигателей
8. Способность дизельного топлива загораться без искры при большой температуре
9. Какие выбросы в атмосферу происходят в результате работы тепловых двигателей
10. Двигатель, который создает тягу в безвоздушном пространстве
11. Первый двигатель изобретенный человеком
15. Двигатель с самым высоким кпд
