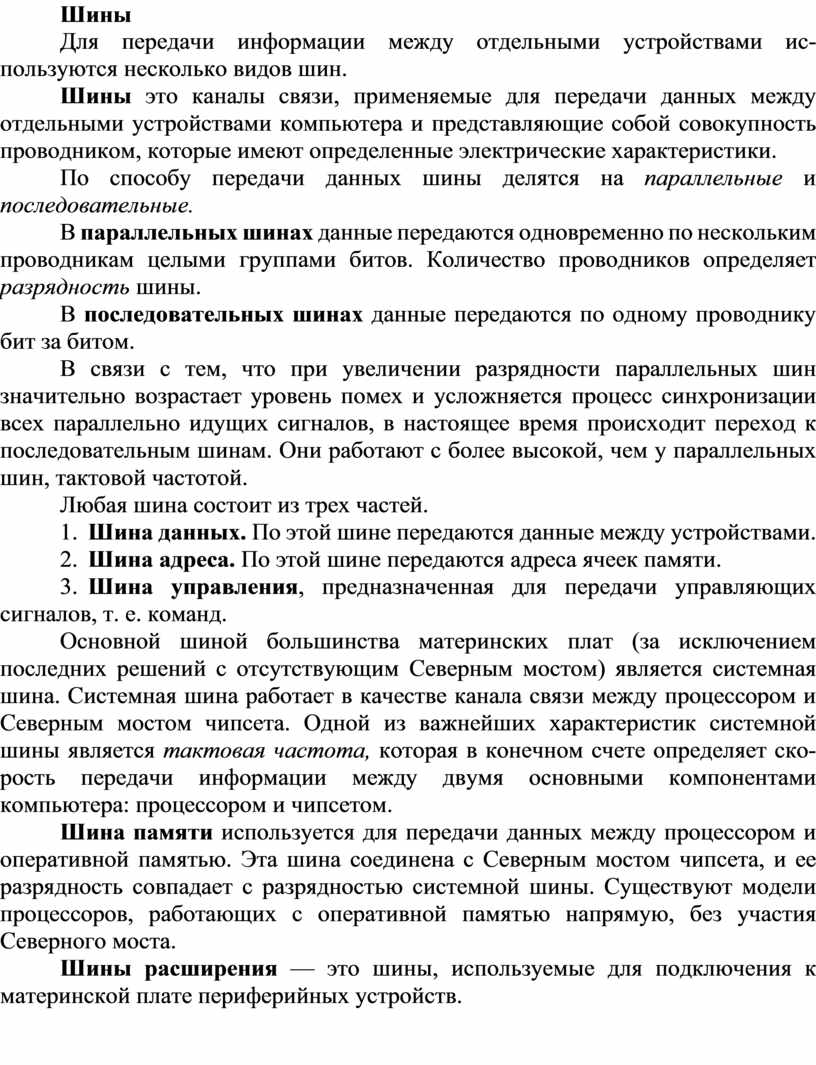

Шины

Для передачи информации между отдельными устройствами ис­пользуются несколько видов шин.

Шины это каналы связи, применяемые для передачи дан­ных между отдельными устройствами компьютера и представ­ляющие собой совокупность проводником, которые имеют опре­деленные электрические характеристики.

По способу передачи данных шины делятся на параллельные и последовательные.

В параллельных шинах данные передаются одновременно по нескольким проводникам целыми группами битов. Количество проводников определяет разрядность шины.

В последовательных шинах данные передаются по одному про­воднику бит за битом.

В связи с тем, что при увеличении разрядности параллельных шин значительно возрастает уровень помех и усложняется про­цесс синхронизации всех параллельно идущих сигналов, в насто­ящее время происходит переход к последовательным шинам. Они работают с более высокой, чем у параллельных шин, тактовой частотой.

Любая шина состоит из трех частей.

1.    Шина данных. По этой шине передаются данные между устрой­ствами.

2.    Шина адреса. По этой шине передаются адреса ячеек памяти.

3.    Шина управления, предназначенная для передачи управляю­щих сигналов, т. е. команд.

Основной шиной большинства материнских плат (за исклю­чением последних решений с отсутствующим Северным мостом) является системная шина. Системная шина работает в качестве канала связи между процессором и Северным мостом чипсета. Одной из важнейших характеристик системной шины является тактовая частота, которая в конечном счете определяет ско­рость передачи информации между двумя основными компонен­тами компьютера: процессором и чипсетом.

Шина памяти используется для передачи данных между про­цессором и оперативной памятью. Эта шина соединена с Север­ным мостом чипсета, и ее разрядность совпадает с разрядностью системной шины. Существуют модели процессоров, работающих с оперативной памятью напрямую, без участия Северного моста.

Шины расширения — это шины, используемые для подклю­чения к материнской плате периферийных устройств.
