способы прокладки трубопроводов.docx
|
|

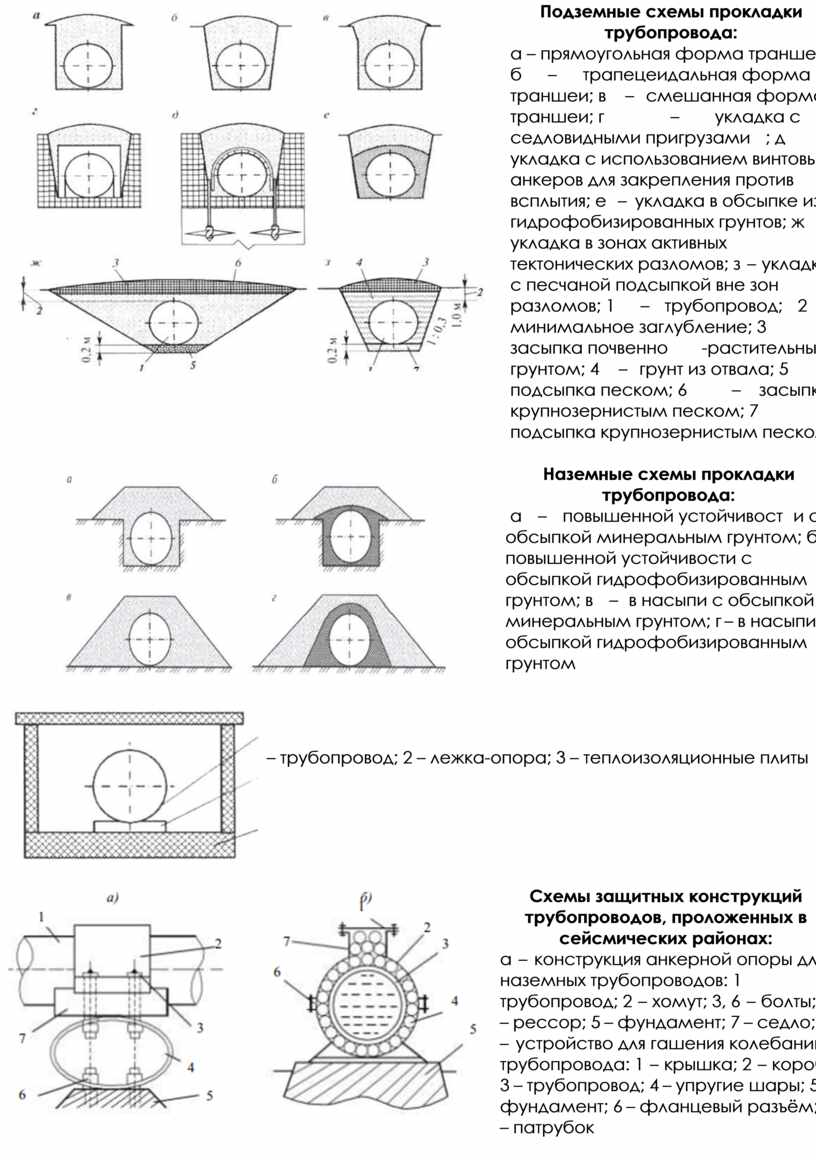

Подземные схемы прокладки трубопровода: а – прямоугольная форма траншеи; б – трапецеидальная форма траншеи; в – смешанная форма траншеи; г – укладка с седловидными пригрузами; д – укладка с использованием винтовых анкеров для закрепления против всплытия; е – укладка в обсыпке из гидрофобизированных грунтов; ж – укладка в зонах активных тектонических разломов; з – укладка с песчаной подсыпкой вне зон разломов; 1 – трубопровод; 2 – минимальное заглубление; 3 – засыпка почвенно-растительным грунтом; 4 – грунт из отвала; 5 – подсыпка песком; 6 – засыпка крупнозернистым песком; 7 – подсыпка крупнозернистым песком |
|
|

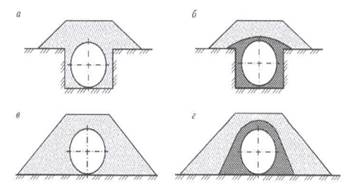

Наземные схемы прокладки трубопровода: а – повышенной устойчивости с обсыпкой минеральным грунтом; б – повышенной устойчивости с обсыпкой гидрофобизированным грунтом; в – в насыпи с обсыпкой минеральным грунтом; г – в насыпи с обсыпкой гидрофобизированным грунтом |
|
|

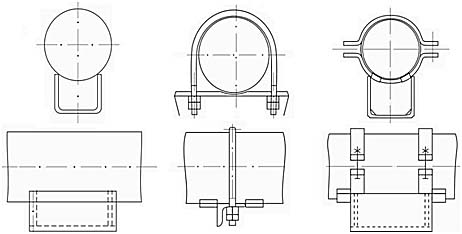

Прокладка трубопровода в каналах или коллекторах: 1 – трубопровод; 2 – лежка-опора; 3 – теплоизоляционные плиты |
|
|

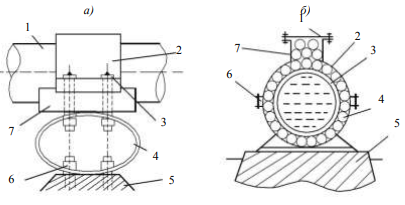

Схемы защитных конструкций трубопроводов, проложенных в сейсмических районах: а – конструкция анкерной опоры для наземных трубопроводов: 1 – трубопровод; 2 – хомут; 3, 6 – болты; 4 – рессор; 5 – фундамент; 7 – седло; б – устройство для гашения колебаний трубопровода: 1 – крышка; 2 – короб; 3 – трубопровод; 4 – упругие шары; 5 – фундамент; 6 – фланцевый разъём; 7 – патрубок |

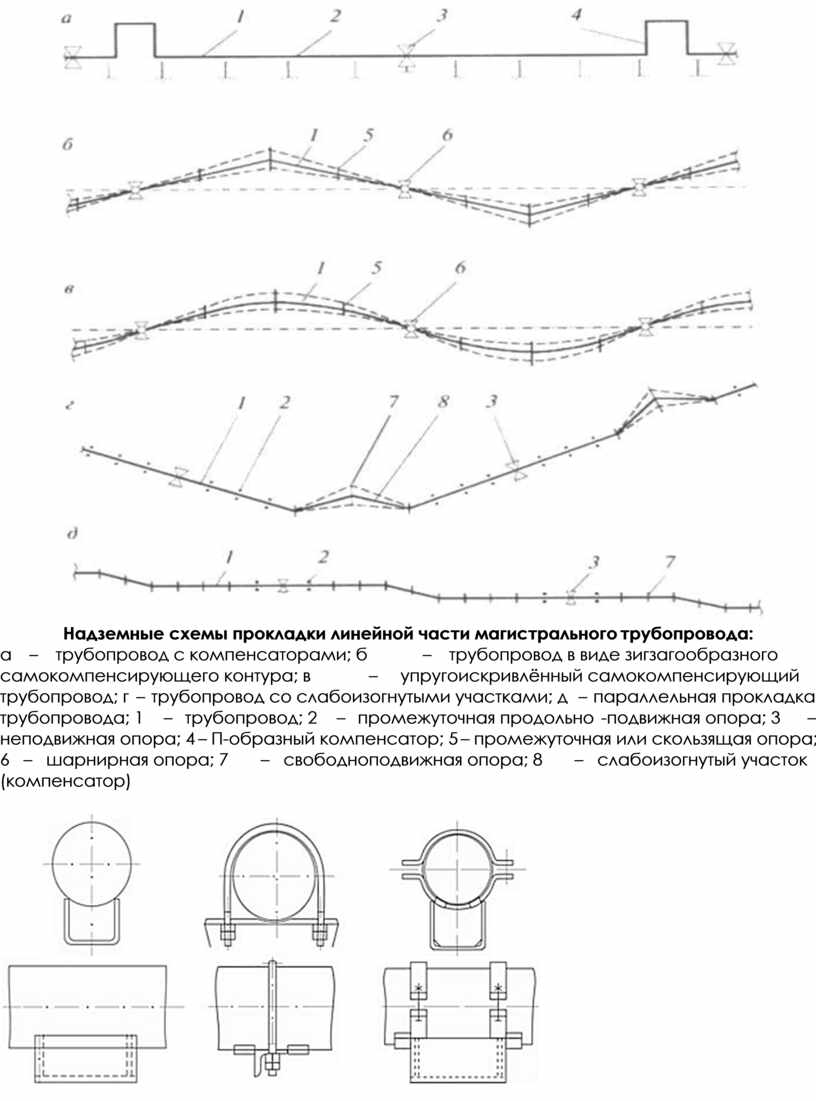

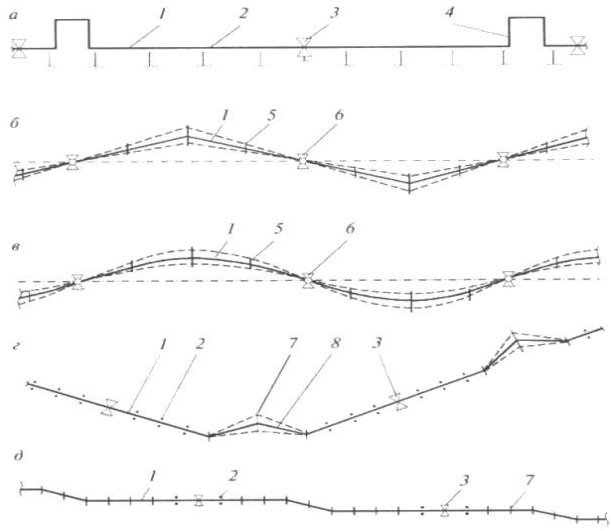

Надземные схемы прокладки линейной части магистрального трубопровода:
а – трубопровод с компенсаторами; б – трубопровод в виде зигзагообразного самокомпенсирующего контура; в – упругоискривлённый самокомпенсирующий трубопровод; г – трубопровод со слабоизогнутыми участками; д – параллельная прокладка трубопровода; 1 – трубопровод; 2 – промежуточная продольно-подвижная опора; 3 – неподвижная опора; 4 – П-образный компенсатор; 5 – промежуточная или скользящая опора; 6 – шарнирная опора; 7 – свободноподвижная опора; 8 – слабоизогнутый участок (компенсатор)
