Тема 1. Указатели Динамические структуры данных (язык

Тема 1. Указатели Динамические структуры данных (язык

Тема 1. Указатели

Динамические структуры данных (язык Си)

Статические данные переменная (массив) имеет имя, по которому к ней можно обращаться размер заранее известен (задается при написании программы) память выделяется при объявлении размер нельзя…

Статические данные переменная (массив) имеет имя, по которому к ней можно обращаться размер заранее известен (задается при написании программы) память выделяется при объявлении размер нельзя…

2

Статические данные

переменная (массив) имеет имя, по которому к ней можно обращаться
размер заранее известен (задается при написании программы)
память выделяется при объявлении
размер нельзя увеличить во время работы программы

int x, y = 20;
float z, A[10];
char str[80];

Динамические данные размер заранее неизвестен, определяется во время работы программы память выделяется во время работы программы нет имени?

Динамические данные размер заранее неизвестен, определяется во время работы программы память выделяется во время работы программы нет имени?

3

Динамические данные

размер заранее неизвестен, определяется во время работы программы
память выделяется во время работы программы
нет имени?

Проблема:
как обращаться к данным, если нет имени?
Решение:
использовать адрес в памяти
Следующая проблема:
в каких переменных могут храниться адреса?
как работать с адресами?

Указатели Указатель – это переменная, в которую можно записывать адрес другой переменной (или блока памяти)

Указатели Указатель – это переменная, в которую можно записывать адрес другой переменной (или блока памяти)

4

Указатели

Указатель – это переменная, в которую можно записывать адрес другой переменной (или блока памяти).
Объявление:





Как записать адрес:

char *pC; // адрес символа
// (или элемента массива)
int *pI; // адрес целой переменной
float *pF; // адрес вещественной переменной

int m = 5, *pI;
int A[2] = { 3, 4 };
pI = & m; // адрес переменной m
pI = & A[1]; // адрес элемента массива A[1]
pI = NULL; // нулевой адрес

&

scanf("%d", &m);

Обращение к данным Как работать с данными через указатель?

Обращение к данным Как работать с данными через указатель?

5

Обращение к данным

Как работать с данными через указатель?






Как работать с массивами?

int m = 4, n, *pI;
pI = &m;
printf ("m = %d", * pI); // вывод значения
n = 4*(7 - *pI); // n = 4*(7 - 4) = 12
*pI = 4*(n – m); // m = 4*(12 – 4) = 32
printf("&m = %p", pI); // вывод адреса

int *pI, i, A[] = {1, 2, 3, 4, 5, 999};
pI = A; // адрес A[0] записывается как A
while ( *pI != 999 ) { // while( A[i] != 999 )
*pI += 2; // A[i] += 2;
pI++; // i++ (переход к следующему)
}

*

%p

«вытащить» значение по адресу

Что надо знать об указателях указатель – это переменная, в которой можно хранить адрес другой переменной; при объявлении указателя надо указать тип переменных, на которых…

Что надо знать об указателях указатель – это переменная, в которой можно хранить адрес другой переменной; при объявлении указателя надо указать тип переменных, на которых…

6

Что надо знать об указателях

указатель – это переменная, в которой можно хранить адрес другой переменной;
при объявлении указателя надо указать тип переменных, на которых он будет указывать, а перед именем поставить знак *;
знак & перед именем переменной обозначает ее адрес;
знак * перед указателем в рабочей части программы (не в объявлении) обозначает значение ячейки, на которую указывает указатель;
для обозначения недействительного указателя используется константа NULL (нулевой указатель);
при изменении значения указателя на n он в самом деле сдвигается к n-ому следующему числу данного типа, то есть для указателей на целые числа на n*sizeof(integer) байт;
указатели печатаются по формату %p.

Тема 2. Динамические массивы Динамические структуры данных (язык

Тема 2. Динамические массивы Динамические структуры данных (язык

Тема 2. Динамические массивы

Динамические структуры данных (язык Си)

Где нужны динамические массивы?

Где нужны динамические массивы?

8

Где нужны динамические массивы?

Задача. Ввести размер массива, затем – элементы массива. Отсортировать массив и вывести на экран.
Проблема:
размер массива заранее неизвестен.
Пути решения:
выделить память «с запасом»;
выделять память тогда, когда размер стал известен.
Алгоритм:
ввести размер массива;
выделить память ;
ввести элементы массива;
отсортировать и вывести на экран;
удалить массив.

выделить память

удалить массив

Программа #include void main() { int *A,

Программа #include void main() { int *A,

9

Программа

#include
void main()
{
int *A, N;
printf ("Введите размер массива > ");
scanf ("%d", &N);
A = new int [N];
if ( A == NULL ) {
printf("Не удалось выделить память");
return;
}
for (i = 0; i < N; i ++ ) {
printf ("\nA[%d] = ", i+1);
scanf ("%d", &A[i]);
}
...
delete pI;
}

delete A;

A = new int [N];

выделить память (С++)

освободить память

for (i = 0; i < N; i ++ ) {
printf ("\nA[%d] = ", i+1);
scanf ("%d", &A[i]);
}

работаем так же, как с обычным массивом!

if ( A == NULL ) {
printf("Не удалось выделить память");
return;
}

проверка

Динамические массивы для выделения памяти в языке

Динамические массивы для выделения памяти в языке

10

Динамические массивы

для выделения памяти в языке Си используются функции malloc и calloc;
в языке C++ удобнее использовать оператор new;
указатель = new тип [размер];
результат работы оператора new – адрес выделенного блока памяти, который нужно сохранить в указателе;
если оператор new вернул нулевой указатель (NULL), память выделить не удалось;
с динамическим массивом можно работать так же, как и с обычным (статическим);
для освобождения блока памяти нужно применить оператор delete:
delete указатель;

Ошибки при работе с памятью Запись в «чужую» область памяти: память не была выделена, а массив используется

Ошибки при работе с памятью Запись в «чужую» область памяти: память не была выделена, а массив используется

11

Ошибки при работе с памятью

Запись в «чужую» область памяти:
память не была выделена, а массив используется.
Что делать: проверять указатель на NULL.
Выход за границы массива:
обращение к элементу массива с неправильным номером, при
записи портятся данные в «чужой» памяти.
Что делать: если позволяет транслятор, включать проверку выхода за границы массива.
Указатель удален второй раз:
структура памяти нарушена, может быть все, что угодно.
Что делать: в удаленный указатель лучше записывать NULL, ошибка выявится быстрее.
Утечка памяти:
ненужная память не освобождается.
Что делать: убирайте «мусор».

Динамические матрицы Задача. Ввести размеры матрицы и выделить для нее место в памяти во время работы программы

Динамические матрицы Задача. Ввести размеры матрицы и выделить для нее место в памяти во время работы программы

12

Динамические матрицы

Задача. Ввести размеры матрицы и выделить для нее место в памяти во время работы программы.
Проблема:
размеры матрицы заранее неизвестны.
Пути решения:
выделять отдельный блок памяти для каждой строки;
выделить память сразу на всю матрицу.

Вариант 1. Свой блок – каждой строке

Вариант 1. Свой блок – каждой строке

13

Вариант 1. Свой блок – каждой строке

Адрес матрицы:
матрица = массив строк
адрес матрицы = адрес массива, где хранятся адреса строк
адрес строки = указатель
адрес матрицы = адрес массива указателей

int **A;

typedef int *pInt;
pInt *A;

или через объявление нового типа данных
pInt = указатель на int

Объявление динамической матрицы:

A[M][0] ... A[M][N]

A[0][0] ... A[0][N]

Вариант 1. Свой блок – каждой строке typedef int *pInt; void main() { int

Вариант 1. Свой блок – каждой строке typedef int *pInt; void main() { int

14

Вариант 1. Свой блок – каждой строке

typedef int *pInt;
void main()
{
int M, N, i;
pInt *A;
...
A = new pInt[M];
for ( i = 0; i < M; i ++ )
A[i] = new int[N];
...
for ( i = 0; i < M; i ++ )
delete A[i];
delete A;
}

A = new pInt[M];

for ( i = 0; i < M; i ++ )
A[i] = new int[N];

for ( i = 0; i < M; i ++ )
delete A[i];

delete A;

// ввод M и N

// работаем с матрицей A, как обычно

выделяем массив указателей

выделяем массив под каждую строку

освобождаем память для строк

освобождаем массив адресов строк

Вариант 2. Один блок на матрицу

Вариант 2. Один блок на матрицу

15

Вариант 2. Один блок на матрицу

A

Выделение памяти:

A[0] ... A[M]

A[0][0] … A[1][0] … A[2][0] ... A[M][N]

Освобождение памяти:

A = new pInt[M];
A[0] = new int [M*N];

delete A[0];
delete A;

Расстановка указателей:

for ( i = 1; i < N; i ++ ) A[i] = A[i-1] + N;

Тема 3. Структуры Динамические структуры данных (язык

Тема 3. Структуры Динамические структуры данных (язык

Тема 3. Структуры

Динамические структуры данных (язык Си)

Структуры Структура – это тип данных, который может включать в себя несколько полей – элементов разных типов (в том числе и другие структуры)

Структуры Структура – это тип данных, который может включать в себя несколько полей – элементов разных типов (в том числе и другие структуры)

17

Структуры

Структура – это тип данных, который может включать в себя несколько полей – элементов разных типов (в том числе и другие структуры).

Свойства:
автор (строка)
название (строка)
год издания (целое число)
количество страниц (целое число)

Задача: объединить эти данные в единое целое

struct Book {
char author[40]; // автор, символьная строка
char title[80]; // название, символьная строка
int year; // год издания, целое число
int pages; // количество страниц, целое число
};

Как ввести новый тип данных-структур?

структура

название

поля

Как работать со структурами? Объявление:

Как работать со структурами? Объявление:

18

Как работать со структурами?

Объявление:

Book b; // здесь выделяется память!
Book b1 = { "А.С. Пушкин",
"Полтава", 1998, 223 };

Заполнение полей:

strcpy ( b.author, "А.С. Пушкин" );
strcpy ( b.title, "Полтава" );
b.year = 1998;
b.pages = 223;

Ввод полей с клавиатуры:

printf ( "Автор " );
gets ( b.author );
printf ( "Название книги " );
gets ( b.title );
printf ( "Год издания, кол-во страниц " );
scanf ( "%d%d", &b.year, &b.pages );

Копирование структур По элементам:

Копирование структур По элементам:

19

Копирование структур

По элементам:

Book b1, b2;
... // здесь вводим b1
strcpy ( b2.author, b1.author );
strcpy ( b2.title, b1.title );
b2.year = b1.year;
b2.pages = b1.pages;

Задача: скопировать структуру b1 в b2.

Копирование «бит в бит»:

#include
...

memcpy ( &b2, &b1, sizeof(Book) );

или просто так:

b2 = b1;

куда

откуда

сколько байт

Массивы структур Объявление: Book

Массивы структур Объявление: Book

20

Массивы структур

Объявление:

Book B[10];

Обращение к полям:

for ( i = 0; i < 10; i ++ )
B[i].year = 2008;

B[0] ... B[9]

author

title

year

pages

Запись в двоичный файл:

Чтение из двоичного файла:

FILE *f;
f = fopen("input.dat", "wb" );


fwrite ( B, sizeof(Book), 10, f );

f = fopen("input.dat", "rb" );
n = fread ( B, sizeof(Book), 10, f );
printf ( "Прочитано %d структур", n );

адрес массива

размер блока

сколько блоков

указатель на файл

Book

write binary

Пример программы Задача: в файле books

Пример программы Задача: в файле books

21

Пример программы

Задача: в файле books.dat записаны данные о книгах в виде массива структур типа Book (не более 100). Установить для всех 2008 год издания и записать обратно в тот же файл.

#include
struct Book { … };
void main()
{
Book B[100];
int i, n;
FILE *f;
f = fopen ( "books.dat", "rb" );
n = fread ( B, sizeof(Book), 100, f );
fclose(f);
for ( i = 0; i < n; i ++ ) B[i].year = 2008;
fp = fopen("books.dat", "wb" );
fwrite ( B, sizeof(Book), n, f );
fclose ( f );
}

struct Book { … };

f = fopen ( "books.dat", "rb" );
n = fread ( B, sizeof(Book), 100, f );
fclose ( f );

fp = fopen("books.dat", "wb" );
fwrite ( B, sizeof(Book), n, f );
fclose ( f );

полное описание структуры

чтение массива (≤ 100 структур), размер записывается в переменную n

запись массива (n структур)

Выделение памяти под структуру

Выделение памяти под структуру

22

Выделение памяти под структуру

Book *p;
p = new Book;
printf ( "Автор " );
gets ( p->author );
printf ( "Название книги " );
gets ( p->title );
printf ( "Количество страниц " );
scanf ( "%d", &p->pages );
p->year = 2008;
...
delete p;

p = new Book;

выделить память под структуру, записать ее адрес в переменную p

p->author

delete p;

освободить память

Динамические массивы структур

Динамические массивы структур

23

Динамические массивы структур

Book *B;
int n;
printf ( "Сколько у вас книг? " );
scanf ( "%d", &n );
B = new Book[n];
... // здесь заполняем массив B
for ( i = 0; i < n; i++ )
printf ( "%s. %s. %d.\n",
B[i].author, B[i].title,
B[i].year);
delete B;

Задача: выделить память под массив структур во время выполнения программы.

B = new Book[n];

Book *B;

delete B;

в этот указатель будет записан адрес массива

выделяем память

освобождаем память

Сортировка массива структур Ключ (ключевое поле) – это поле, по которому сортируются структуры

Сортировка массива структур Ключ (ключевое поле) – это поле, по которому сортируются структуры

24

Сортировка массива структур

Ключ (ключевое поле) – это поле, по которому сортируются структуры.
Проблема: как избежать копирования структур при сортировке?
Решение: использовать вспомогательный массив указателей, при сортировке переставлять указатели.

5

1

3

2

4

5

1

3

2

4

p[0]

p[1]

p[2]

p[3]

p[4]

p[4]

p[0]

p[2]

p[1]

p[3]

До
сортировки:

После
сортировки:

Вывод результата:

for ( i = 0; i < 5; i ++ )
printf("%d %s", p[i]->year, p[i]->title);

p[i]

p[i]

Реализация в программе const N = 10;

Реализация в программе const N = 10;

25

Реализация в программе

const N = 10;
Book B[N];
Book *p[N], *temp;
int i, j;
... // здесь заполняем структуры
for ( i = 0; i < N; i++ )
p[i] = &B[i];
for ( i = 0; i < n-1; i++ )
for ( j = n-2; j >= i; j-- )
if ( p[j+1]->year < p[j]->year ) {
temp = p[j];
p[j] = p[j+1];
p[j+1] = temp;
}
for ( i = 0; i < 5; i ++ )
printf("%d %s", p[i]->year, p[i]->title);

Book *p[N], *temp;

for ( i = 0; i < N; i++ )
p[i] = &B[i];

for ( i = 0; i < n-1; i++ )
for ( j = n-2; j >= i; j-- )
if ( p[j+1]->year < p[j]->year ) {
temp = p[j];
p[j] = p[j+1];
p[j+1] = temp;
}

вспомогательные указатели

начальная расстановка указателей

сортировка методом пузырька, меняем только указатели, сами структуры остаются на местах

Тема 4. Списки Динамические структуры данных (язык

Тема 4. Списки Динамические структуры данных (язык

Тема 4. Списки

Динамические структуры данных (язык Си)

Динамические структуры данных Строение: набор узлов, объединенных с помощью ссылок

Динамические структуры данных Строение: набор узлов, объединенных с помощью ссылок

27

Динамические структуры данных

Строение: набор узлов, объединенных с помощью ссылок.
Как устроен узел:

данные

ссылки на другие узлы

Типы структур:

списки

деревья

графы

односвязный

двунаправленный (двусвязный)

циклические списки (кольца)

Когда нужны списки? Задача (алфавитно-частотный словарь)

Когда нужны списки? Задача (алфавитно-частотный словарь)

28

Когда нужны списки?

Задача (алфавитно-частотный словарь). В файле записан текст. Нужно записать в другой файл в столбик все слова, встречающиеся в тексте, в алфавитном порядке, и количество повторений для каждого слова.
Проблемы:
количество слов заранее неизвестно (статический массив);
количество слов определяется только в конце работы (динамический массив).
Решение – список.
Алгоритм:
создать список;
если слова в файле закончились, то стоп.
прочитать слово и искать его в списке;
если слово найдено – увеличить счетчик повторений, иначе добавить слово в список;
перейти к шагу 2.

Что такое список: пустая структура – это список; список – это начальный узел ( голова ) и связанный с ним список

Что такое список: пустая структура – это список; список – это начальный узел ( голова ) и связанный с ним список

29

Что такое список:
пустая структура – это список;
список – это начальный узел (голова) и связанный с ним список.

Списки: новые типы данных

Структура узла:

struct Node {
char word[40]; // слово
int count; // счетчик повторений
Node *next; // ссылка на следующий элемент
};

typedef Node *PNode;

Указатель на эту структуру:

Адрес начала списка:

PNode Head = NULL;

Что нужно уметь делать со списком?

Что нужно уметь делать со списком?

30

Что нужно уметь делать со списком?

Создать новый узел.
Добавить узел:
в начало списка;
в конец списка;
после заданного узла;
до заданного узла.
Искать нужный узел в списке.
Удалить узел.

Создание узла PNode CreateNode ( char

Создание узла PNode CreateNode ( char

31

Создание узла

PNode CreateNode ( char NewWord[] )
{
PNode NewNode = new Node;
strcpy(NewNode->word, NewWord);
NewNode->count = 1;
NewNode->next = NULL;
return NewNode;
}

Функция CreateNode (создать узел):
вход: новое слово, прочитанное из файла;
выход: адрес нового узла, созданного в памяти.

возвращает адрес созданного узла

новое слово

Добавление узла в начало списка 1)

Добавление узла в начало списка 1)

32

Добавление узла в начало списка

1) Установить ссылку нового узла на голову списка:

NewNode->next = Head;

2) Установить новый узел как голову списка:

Head = NewNode;

void AddFirst (PNode & Head, PNode NewNode)
{
NewNode->next = Head;
Head = NewNode;
}

&

адрес головы меняется

Добавление узла после заданного 1)

Добавление узла после заданного 1)

33

Добавление узла после заданного

1) Установить ссылку нового узла на узел, следующий за p:

NewNode->next = p->next;

2) Установить ссылку узла p на новый узел:

p->next = NewNode;

void AddAfter (PNode p, PNode NewNode)
{
NewNode->next = p->next;
p->next = NewNode;
}

Задача: сделать что-нибудь хорошее с каждым элементом списка

Задача: сделать что-нибудь хорошее с каждым элементом списка

34

Задача:
сделать что-нибудь хорошее с каждым элементом списка.



Алгоритм:
установить вспомогательный указатель q на голову списка;
если указатель q равен NULL (дошли до конца списка), то стоп;
выполнить действие над узлом с адресом q ;
перейти к следующему узлу, q->next.

Проход по списку

...
PNode q = Head; // начали с головы
while ( q != NULL ) { // пока не дошли до конца
... // делаем что-то хорошее с q
q = q->next; // переходим к следующему узлу
}
...

Добавление узла в конец списка

Добавление узла в конец списка

35

Добавление узла в конец списка

Задача: добавить новый узел в конец списка.
Алгоритм:
найти последний узел q, такой что q->next равен NULL;
добавить узел после узла с адресом q (процедура AddAfter).
Особый случай: добавление в пустой список.

void AddLast ( PNode &Head, PNode NewNode )
{
PNode q = Head;
if ( Head == NULL ) {
AddFirst( Head, NewNode );
return;
}
while ( q->next ) q = q->next;
AddAfter ( q, NewNode );
}

особый случай – добавление в пустой список

ищем последний узел

добавить узел после узла q

Проблема: нужно знать адрес предыдущего узла, а идти назад нельзя!

Проблема: нужно знать адрес предыдущего узла, а идти назад нельзя!

36

Проблема: нужно знать адрес предыдущего узла, а идти назад нельзя!
Решение: найти предыдущий узел q (проход с начала списка).

Добавление узла перед заданным

void AddBefore ( PNode & Head, PNode p, PNode NewNode )
{
PNode q = Head;
if ( Head == p ) {
AddFirst ( Head, NewNode );
return;
}
while ( q && q->next != p ) q = q->next;
if ( q ) AddAfter(q, NewNode);
}

особый случай – добавление в начало списка

ищем узел, следующий за которым – узел p

добавить узел после узла q

Добавление узла перед заданным (II)

Добавление узла перед заданным (II)

37

Добавление узла перед заданным (II)

Задача: вставить узел перед заданным без поиска предыдущего.
Алгоритм:
поменять местами данные нового узла и узла p;




установить ссылку узла p на NewNode.

void AddBefore2 ( PNode p, PNode NewNode )
{
Node temp;
temp = *p; *p = *NewNode;
*NewNode = temp;
p->next = NewNode;
}

Поиск слова в списке Задача: найти в списке заданное слово или определить, что его нет

Поиск слова в списке Задача: найти в списке заданное слово или определить, что его нет

38

Поиск слова в списке

Задача: найти в списке заданное слово или определить, что его нет.
Функция Find:
вход: слово (символьная строка);
выход: адрес узла, содержащего это слово или NULL.
Алгоритм: проход по списку.

PNode Find ( PNode Head, char NewWord[] )
{
PNode q = Head;
while (q && strcmp(q->word, NewWord))
q = q->next;
return q;
}

ищем это слово

результат – адрес узла

while ( q && strcmp ( q->word, NewWord) )
q = q->next;

пока не дошли до конца списка и слово не равно заданному

Куда вставить новое слово? Задача: найти узел, перед которым нужно вставить, заданное слово, так чтобы в списке сохранился алфавитный порядок слов

Куда вставить новое слово? Задача: найти узел, перед которым нужно вставить, заданное слово, так чтобы в списке сохранился алфавитный порядок слов

39

Куда вставить новое слово?

Задача: найти узел, перед которым нужно вставить, заданное слово, так чтобы в списке сохранился алфавитный порядок слов.
Функция FindPlace:
вход: слово (символьная строка);
выход: адрес узла, перед которым нужно вставить это слово или NULL, если слово нужно вставить в конец списка.

PNode FindPlace ( PNode Head, char NewWord[] )
{
PNode q = Head;
while ( q && strcmp(NewWord, q->word) > 0 )
q = q->next;
return q;
}

> 0

слово NewWord стоит по алфавиту до q->word

Удаление узла void DeleteNode (

Удаление узла void DeleteNode (

40

Удаление узла

void DeleteNode ( PNode &Head, PNode p )
{
PNode q = Head;
if ( Head == p )
Head = p->next;
else {
while ( q && q->next != p )
q = q->next;
if ( q == NULL ) return;
q->next = p->next;
}
delete p;
}

while ( q && q->next != p )
q = q->next;

if ( Head == p )
Head = p->next;

Проблема: нужно знать адрес предыдущего узла q.

особый случай: удаляем первый узел

ищем предыдущий узел, такой что q->next == p

delete p;

освобождение памяти

Алфавитно-частотный словарь Алгоритм: открыть файл на чтение; прочитать слово: если файл закончился ( n!=1 ), то перейти к шагу 7; если слово найдено, увеличить счетчик…

Алфавитно-частотный словарь Алгоритм: открыть файл на чтение; прочитать слово: если файл закончился ( n!=1 ), то перейти к шагу 7; если слово найдено, увеличить счетчик…

41

Алфавитно-частотный словарь

Алгоритм:
открыть файл на чтение;



прочитать слово:




если файл закончился (n!=1), то перейти к шагу 7;
если слово найдено, увеличить счетчик (поле count);
если слова нет в списке, то
создать новый узел, заполнить поля (CreateNode);
найти узел, перед которым нужно вставить слово (FindPlace);
добавить узел (AddBefore);
перейти к шагу 2;
вывести список слов, используя проход по списку.

char word[80];
...
n = fscanf ( in, "%s", word );

FILE *in;
in = fopen ( "input.dat", "r" );

read, чтение

вводится только одно слово (до пробела)!

Двусвязные списки Структура узла: struct

Двусвязные списки Структура узла: struct

42

Двусвязные списки

Структура узла:

struct Node {
char word[40]; // слово
int count; // счетчик повторений
Node *next; // ссылка на следующий элемент
Node *prev; // ссылка на предыдущий элемент
};

typedef Node *PNode;

Указатель на эту структуру:

Адреса «головы» и «хвоста»:

PNode Head = NULL;
PNode Tail = NULL;

Задания «4»: «Собрать» из этих функций программу для построения алфавитно-частотного словаря

Задания «4»: «Собрать» из этих функций программу для построения алфавитно-частотного словаря

43

Задания

«4»: «Собрать» из этих функций программу для построения алфавитно-частотного словаря. В конце файла вывести общее количество разных слов (количество элементов списка).
«5»: То же самое, но использовать двусвязные списки.
«6»: То же самое, что и на «5», но вывести список слов в порядке убывания частоты, то есть, сначала те слова, которые встречаются чаще всего.

Тема 5. Стеки, очереди, деки Динамические структуры данных (язык

Тема 5. Стеки, очереди, деки Динамические структуры данных (язык

Тема 5. Стеки, очереди, деки

Динамические структуры данных (язык Си)

Стек Стек – это линейная структура данных, в которой добавление и удаление элементов возможно только с одного конца ( вершины стека )

Стек Стек – это линейная структура данных, в которой добавление и удаление элементов возможно только с одного конца ( вершины стека )

45

Стек

Стек – это линейная структура данных, в которой добавление и удаление элементов возможно только с одного конца (вершины стека). Stack = кипа, куча, стопка (англ.)
LIFO = Last In – First Out
«Кто последним вошел, тот первым вышел».
Операции со стеком:
добавить элемент на вершину (Push = втолкнуть);
снять элемент с вершины (Pop = вылететь со звуком).

Пример задачи Задача: вводится символьная строка, в которой записано выражение со скобками трех типов: [] , {} и ()

Пример задачи Задача: вводится символьная строка, в которой записано выражение со скобками трех типов: [] , {} и ()

46

Пример задачи

Задача: вводится символьная строка, в которой записано выражение со скобками трех типов: [], {} и (). Определить, верно ли расставлены скобки (не обращая внимания на остальные символы). Примеры:
[()]{} ][ [({)]}
Упрощенная задача: то же самое, но с одним видом скобок.
Решение: счетчик вложенности скобок. Последовательность правильная, если в конце счетчик равен нулю и при проходе не разу не становился отрицательным.

Решение задачи со скобками Алгоритм: в начале стек пуст; в цикле просматриваем все символы строки по порядку; если очередной символ – открывающая скобка, заносим ее…

Решение задачи со скобками Алгоритм: в начале стек пуст; в цикле просматриваем все символы строки по порядку; если очередной символ – открывающая скобка, заносим ее…

47

Решение задачи со скобками

Алгоритм:
в начале стек пуст;
в цикле просматриваем все символы строки по порядку;
если очередной символ – открывающая скобка, заносим ее на вершину стека;
если символ – закрывающая скобка, проверяем вершину стека: там должна быть соответствующая открывающая скобка (если это не так, то ошибка);
если в конце стек не пуст, выражение неправильное.

[ ( ( ) ) ] { }

Реализация стека (массив) Структура-стек: const

Реализация стека (массив) Структура-стек: const

48

Реализация стека (массив)

Структура-стек:

const MAXSIZE = 100;
struct Stack {
char data[MAXSIZE]; // стек на 100 символов
int size; // число элементов
};

Добавление элемента:

int Push ( Stack &S, char x )
{
if ( S.size == MAXSIZE ) return 0;
S.data[S.size] = x;
S.size ++;
return 1;
}

ошибка: переполнение стека

добавить элемент

нет ошибки

Реализация стека (массив) char

Реализация стека (массив) char

49

Реализация стека (массив)

char Pop ( Stack &S )
{
if ( S.size == 0 ) return char(255);
S.size --;
return S.data[S.size];
}

Снятие элемента с вершины:

Пусто й или нет?

int isEmpty ( Stack &S )
{
if ( S.size == 0 )
return 1;
else return 0;
}

ошибка: стек пуст

int isEmpty ( Stack &S )
{
return (S.size == 0);
}

Программа void main() { char br1[3] = { '(', '[', '{' }; char br2[3] = { ')', ']', '}' }; char s[80], upper; int i,…

Программа void main() { char br1[3] = { '(', '[', '{' }; char br2[3] = { ')', ']', '}' }; char s[80], upper; int i,…

50

Программа

void main()
{
char br1[3] = { '(', '[', '{' };
char br2[3] = { ')', ']', '}' };
char s[80], upper;
int i, k, error = 0;
Stack S;
S.size = 0;
printf("Введите выражение со скобками > ");
gets ( s );
... // здесь будет основной цикл обработки
if ( ! error && (S.size == 0) )
printf("\nВыpажение пpавильное\n");
else printf("\nВыpажение непpавильное\n");
}

открывающие скобки

закрывающие скобки

то, что сняли со стека

признак ошибки

Обработка строки (основной цикл) for ( i = 0; i < strlen(s); i++ ) { for ( k = 0; k < 3; k++ )…

Обработка строки (основной цикл) for ( i = 0; i < strlen(s); i++ ) { for ( k = 0; k < 3; k++ )…

51

Обработка строки (основной цикл)

for ( i = 0; i < strlen(s); i++ )
{
for ( k = 0; k < 3; k++ )
{
if ( s[i] == br1[k] ) // если открывающая скобка
{
Push ( S, s[i] ); // втолкнуть в стек
break;
}
if ( s[i] == br2[k] ) // если закрывающая скобка
{
upper = Pop ( S ); // снять верхний элемент
if ( upper != br1[k] ) error = 1;
break;
}
}
if ( error ) break;
}

цикл по всем символам строки s

цикл по всем видам скобок

ошибка: стек пуст или не та скобка

была ошибка: дальше нет смысла проверять

Реализация стека (список) Добавление элемента:

Реализация стека (список) Добавление элемента:

52

Реализация стека (список)

Добавление элемента:

Структура узла:

struct Node {
char data;
Node *next;
};
typedef Node *PNode;

void Push (PNode &Head, char x)
{
PNode NewNode = new Node;
NewNode->data = x;
NewNode->next = Head;
Head = NewNode;
}

Реализация стека (список) Снятие элемента с вершины: char

Реализация стека (список) Снятие элемента с вершины: char

53

Реализация стека (список)

Снятие элемента с вершины:

char Pop (PNode &Head) {
char x;
PNode q = Head;
if ( Head == NULL ) return char(255);
x = Head->data;
Head = Head->next;
delete q;
return x;
}

Изменения в основной программе:

Stack S;
S.size = 0;
...
if ( ! error && (S.size == 0) )
printf("\nВыpажение пpавильное\n");
else printf("\nВыpажение непpавильное \n");

PNode S = NULL;

(S == NULL)

стек пуст

Вычисление арифметических выражений a b + c d + 1 - /

Вычисление арифметических выражений a b + c d + 1 - /

54

Вычисление арифметических выражений

a b + c d + 1 - /

Как вычислять автоматически:

Инфиксная запись
(знак операции между операндами)

(a + b) / (c + d – 1)

необходимы скобки!

Постфиксная запись (знак операции после операндов)

польская нотация,
Jan Łukasiewicz (1920)

скобки не нужны, можно однозначно вычислить!

Префиксная запись (знак операции до операндов)

/ + a b - + c d 1

обратная польская нотация,
F. L. Bauer and E. W. Dijkstra

a + b

a + b

c + d

c + d

c + d - 1

c + d - 1

Запишите в постфиксной форме (32*6-5)*(2*3+4)/(3+7*2) (2*4+3*5)*(2*3+18/3*2)*(12-3) (4-2*3)*(3-12/3/4)*(24-3*12)

Запишите в постфиксной форме (32*6-5)*(2*3+4)/(3+7*2) (2*4+3*5)*(2*3+18/3*2)*(12-3) (4-2*3)*(3-12/3/4)*(24-3*12)

55

Запишите в постфиксной форме

(32*6-5)*(2*3+4)/(3+7*2)

(2*4+3*5)*(2*3+18/3*2)*(12-3)

(4-2*3)*(3-12/3/4)*(24-3*12)

Вычисление выражений Постфиксная форма: a b + c d + 1 - /

Вычисление выражений Постфиксная форма: a b + c d + 1 - /

56

Вычисление выражений

Постфиксная форма:

a b + c d + 1 - /

Алгоритм:
взять очередной элемент;
если это не знак операции, добавить его в стек;
если это знак операции, то
взять из стека два операнда;
выполнить операцию и записать результат в стек;
перейти к шагу 1.

a

b

a

a+b

c

a+b

d

c

a+b

c+d

a+b

1

c+d

a+b

c+d-1

a+b

X

X =

Системный стек ( Windows – 1 Мб )

Системный стек ( Windows – 1 Мб )

57

Системный стек (Windows – 1 Мб)

Используется для
размещения локальных переменных;
хранения адресов возврата (по которым переходит программа после выполнения функции или процедуры);
передачи параметров в функции и процедуры;
временного хранения данных (в программах на языке Ассмеблер).

Переполнение стека (stack overflow):
слишком много локальных переменных (выход – использовать динамические массивы);
очень много рекурсивных вызовов функций и процедур (выход – переделать алгоритм так, чтобы уменьшить глубину рекурсии или отказаться от нее вообще).

Очередь Очередь – это линейная структура данных, в которой добавление элементов возможно только с одного конца ( конца очереди ), а удаление элементов – только…

Очередь Очередь – это линейная структура данных, в которой добавление элементов возможно только с одного конца ( конца очереди ), а удаление элементов – только…

58

Очередь

Очередь – это линейная структура данных, в которой добавление элементов возможно только с одного конца (конца очереди), а удаление элементов – только с другого конца (начала очереди).
FIFO = First In – First Out
«Кто первым вошел, тот первым вышел».
Операции с очередью:
добавить элемент в конец очереди (PushTail = втолкнуть в конец);
удалить элемент с начала очереди (Pop).

Реализация очереди (массив) самый простой способ нужно заранее выделить массив; при выборке из очереди нужно сдвигать все элементы

Реализация очереди (массив) самый простой способ нужно заранее выделить массив; при выборке из очереди нужно сдвигать все элементы

59

Реализация очереди (массив)

самый простой способ

нужно заранее выделить массив;
при выборке из очереди нужно сдвигать все элементы.

Реализация очереди (кольцевой массив)

Реализация очереди (кольцевой массив)

60

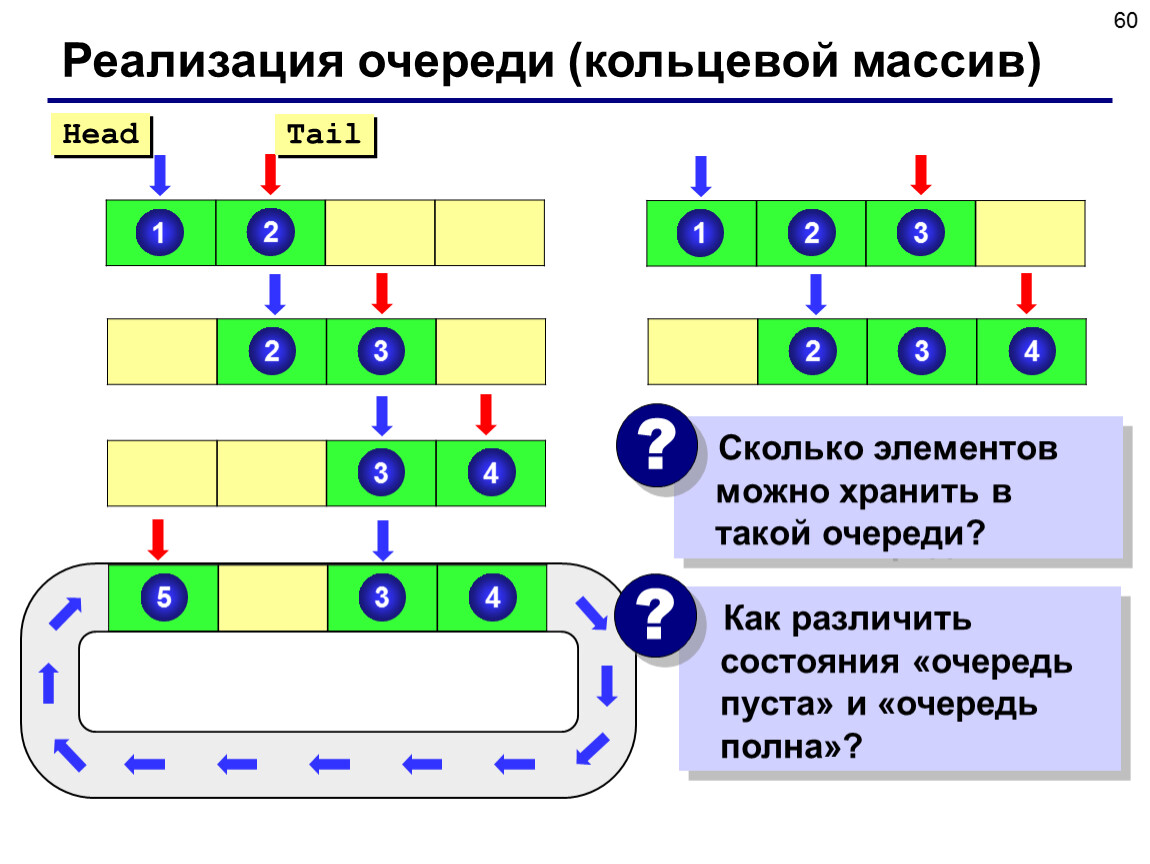

Реализация очереди (кольцевой массив)

Реализация очереди (кольцевой массив)

Реализация очереди (кольцевой массив)

61

Реализация очереди (кольцевой массив)

В очереди 1 элемент:

Очередь пуста:

Очередь полна:

Head == Tail + 1

размер массива

Head == Tail + 2

Head == Tail

Реализация очереди (кольцевой массив) const

Реализация очереди (кольцевой массив) const

62

Реализация очереди (кольцевой массив)

const MAXSIZE = 100;
struct Queue {
int data[MAXSIZE];
int head, tail;
};

Структура данных:

Добавление в очередь:

int PushTail ( Queue &Q, int x )
{
if ( Q.head == (Q.tail+2) % MAXSIZE ) return 0;
Q.tail = (Q.tail + 1) % MAXSIZE;
Q.data[Q.tail] = x;
return 1;
}

замкнуть в кольцо

% MAXSIZE

очередь полна, не добавить

удачно добавили

Реализация очереди (кольцевой массив)

Реализация очереди (кольцевой массив)

63

Реализация очереди (кольцевой массив)

Выборка из очереди:

int Pop ( Queue &Q )
{
int temp;
if ( Q.head == (Q.tail + 1) % MAXSIZE )
return 32767;
temp = Q.data[Q.head];
Q.head = (Q.head + 1) % MAXSIZE;
return temp;
}

очередь пуста

взять первый элемент

удалить его из очереди

Реализация очереди (списки) struct

Реализация очереди (списки) struct

64

Реализация очереди (списки)

struct Node {
int data;
Node *next;
};
typedef Node *PNode;

struct Queue {
PNode Head, Tail;
};

Структура узла:

Тип данных «очередь»:

Реализация очереди (списки) void

Реализация очереди (списки) void

65

Реализация очереди (списки)

void PushTail ( Queue &Q, int x )
{
PNode NewNode;
NewNode = new Node;
NewNode->data = x;
NewNode->next = NULL;
if ( Q.Tail )
Q.Tail->next = NewNode;
Q.Tail = NewNode;
if ( Q.Head == NULL ) Q.Head = Q.Tail;
}

Добавление элемента:

создаем новый узел

если в списке уже что-то было, добавляем в конец

если в списке ничего не было, …

Реализация очереди (списки) int

Реализация очереди (списки) int

66

Реализация очереди (списки)

int Pop ( Queue &Q )
{
PNode top = Q.Head;
int x;
if ( top == NULL )
return 32767;
x = top->data;
Q.Head = top->next;
if ( Q.Head == NULL )
Q.Tail = NULL;
delete top;
return x;
}

Выборка элемента:

если список пуст, …

запомнили первый элемент

если в списке ничего не осталось, …

освободить память

Дек Дек ( deque = d ouble e nded que ue , очередь с двумя концами) – это линейная структура данных, в которой добавление и…

Дек Дек ( deque = d ouble e nded que ue , очередь с двумя концами) – это линейная структура данных, в которой добавление и…

67

Дек

Дек (deque = double ended queue, очередь с двумя концами) – это линейная структура данных, в которой добавление и удаление элементов возможно с обоих концов.

Операции с деком:
добавление элемента в начало (Push);
удаление элемента с начала (Pop);
добавление элемента в конец (PushTail);
удаление элемента с конца (PopTail).

Реализация:
кольцевой массив;
двусвязный список.

Задания «4»: В файле input.dat находится список чисел (или слов)

Задания «4»: В файле input.dat находится список чисел (или слов)

68

Задания

«4»: В файле input.dat находится список чисел (или слов). Переписать его в файл output.dat в обратном порядке.
«5»: Составить программу, которая вычисляет значение арифметического выражения, записанного в постфиксной форме, с помощью стека. Выражение правильное, допускаются только однозначные числа и знаки +, -, *, /.
«6»: То же самое, что и на «5», но допускаются многозначные числа.

Тема 6. Деревья Динамические структуры данных (язык

Тема 6. Деревья Динамические структуры данных (язык

Тема 6. Деревья

Динамические структуры данных (язык Си)

70 Деревья

70 Деревья

70

Деревья

Деревья Дерево – это структура данных, состоящая из узлов и соединяющих их направленных ребер (дуг), причем в каждый узел (кроме корневого) ведет ровно одна дуга

Деревья Дерево – это структура данных, состоящая из узлов и соединяющих их направленных ребер (дуг), причем в каждый узел (кроме корневого) ведет ровно одна дуга

71

Деревья

Дерево – это структура данных, состоящая из узлов и соединяющих их направленных ребер (дуг), причем в каждый узел (кроме корневого) ведет ровно одна дуга.
Корень – это начальный узел дерева.
Лист – это узел, из которого не выходит ни одной дуги.

корень

Какие структуры – не деревья?

Деревья Предок узла x – это узел, из которого существует путь по стрелкам в узел x

Деревья Предок узла x – это узел, из которого существует путь по стрелкам в узел x

72

Деревья

Предок узла x – это узел, из которого существует путь по стрелкам в узел x.
Потомок узла x – это узел, в который существует путь по стрелкам из узла x.
Родитель узла x – это узел, из которого существует дуга непосредственно в узел x.

Сын узла x – это узел, в который существует дуга непосредственно из узла x.
Брат узла x (sibling) – это узел, у которого тот же родитель, что и у узла x.
Высота дерева – это наибольшее расстояние от корня до листа (количество дуг).

Дерево – рекурсивная структура данных

Дерево – рекурсивная структура данных

73

Дерево – рекурсивная структура данных

Рекурсивное определение:
Пустая структура – это дерево.
Дерево – это корень и несколько связанных с ним деревьев.

Двоичное (бинарное) дерево – это дерево, в котором каждый узел имеет не более двух сыновей.

Пустая структура – это двоичное дерево.
Двоичное дерево – это корень и два связанных с ним двоичных дерева (левое и правое поддеревья).

Двоичные деревья Структура узла: struct

Двоичные деревья Структура узла: struct

74

Двоичные деревья

Структура узла:

struct Node {
int data; // полезные данные
Node *left, *right; // ссылки на левого // и правого сыновей
};
typedef Node *PNode;

Применение:
поиск данных в специально построенных деревьях (базы данных);
сортировка данных;
вычисление арифметических выражений;
кодирование (метод Хаффмана).

Двоичные деревья поиска Слева от каждого узла находятся узлы с меньшими ключами, а справа – с бóльшими

Двоичные деревья поиска Слева от каждого узла находятся узлы с меньшими ключами, а справа – с бóльшими

75

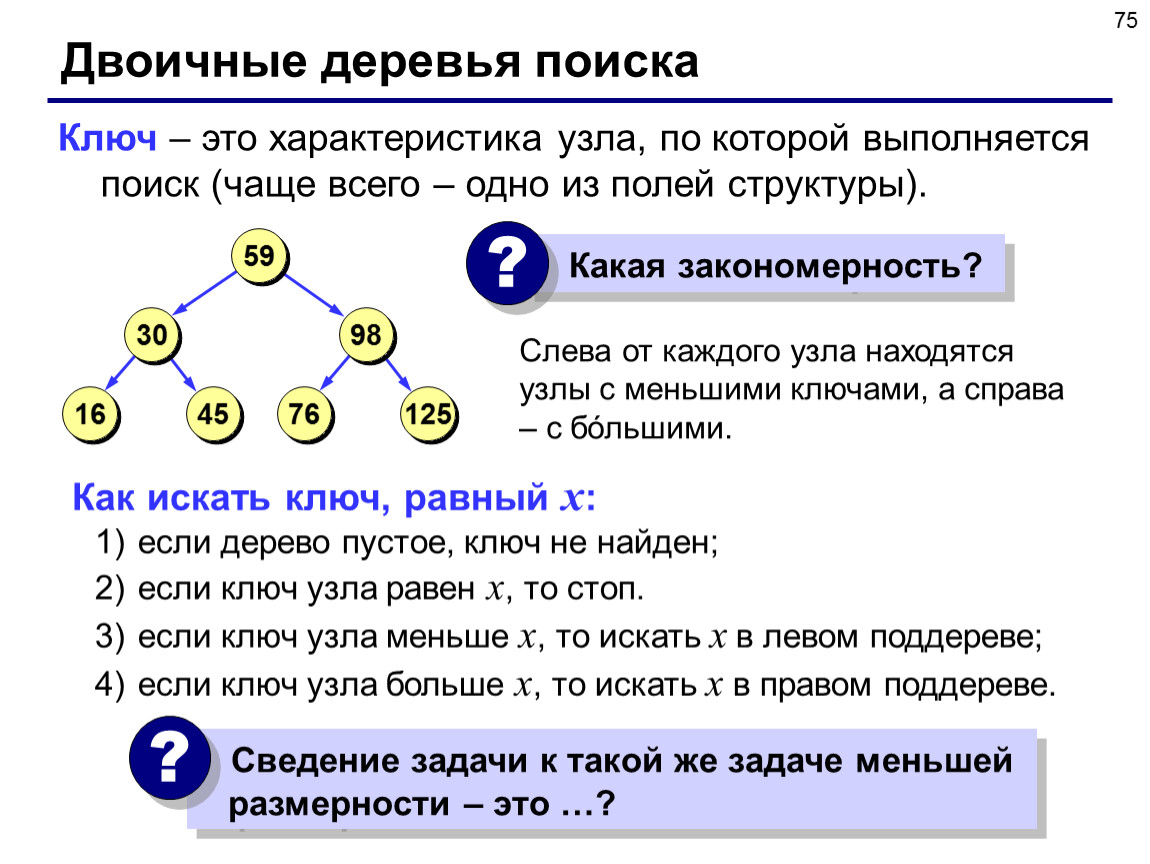

Двоичные деревья поиска

Слева от каждого узла находятся узлы с меньшими ключами, а справа – с бóльшими.

Ключ – это характеристика узла, по которой выполняется поиск (чаще всего – одно из полей структуры).

Как искать ключ, равный x:
если дерево пустое, ключ не найден;
если ключ узла равен x, то стоп.
если ключ узла меньше x, то искать x в левом поддереве;
если ключ узла больше x, то искать x в правом поддереве.

Двоичные деревья поиска Поиск в массиве (N элементов):

Двоичные деревья поиска Поиск в массиве (N элементов):

76

Двоичные деревья поиска

Поиск в массиве (N элементов):

При каждом сравнении отбрасывается 1 элемент.
Число сравнений – N.

Поиск по дереву (N элементов):

При каждом сравнении отбрасывается половина оставшихся элементов.
Число сравнений ~ log2N.

быстрый поиск

нужно заранее построить дерево;
желательно, чтобы дерево было минимальной высоты.

Реализация алгоритма поиска //--------------------------------------- //

Реализация алгоритма поиска //--------------------------------------- //

77

Реализация алгоритма поиска

//---------------------------------------
// Функция Search – поиск по дереву
// Вход: Tree - адрес корня,
// x - что ищем
// Выход: адрес узла или NULL (не нашли)
//---------------------------------------
PNode Search (PNode Tree, int x)
{
if ( ! Tree ) return NULL;
if ( x == Tree->data )
return Tree;
if ( x < Tree->data )
return Search(Tree->left, x);
else
return Search(Tree->right, x);
}

дерево пустое: ключ не нашли…

нашли, возвращаем адрес корня

искать в левом поддереве

искать в правом поддереве

Как построить дерево поиска? //--------------------------------------------- //

Как построить дерево поиска? //--------------------------------------------- //

78

Как построить дерево поиска?

//---------------------------------------------
// Функция AddToTree – добавить элемент к дереву
// Вход: Tree - адрес корня,
// x - что добавляем
//----------------------------------------------
void AddToTree (PNode &Tree, int x)
{
if ( ! Tree ) {
Tree = new Node;
Tree->data = x;
Tree->left = NULL;
Tree->right = NULL;
return;
}
if ( x < Tree->data )
AddToTree ( Tree->left, x );
else AddToTree ( Tree->right, x );
}

дерево пустое: создаем новый узел (корень)

адрес корня может измениться

добавляем к левому или правому поддереву

Обход дерева Обход дерева – это перечисление всех узлов в определенном порядке

Обход дерева Обход дерева – это перечисление всех узлов в определенном порядке

79

Обход дерева

Обход дерева – это перечисление всех узлов в определенном порядке.

Обход ЛКП («левый – корень – правый»):

125

98

76

45

59

30

16

Обход ПКЛ («правый – корень – левый»):

Обход КЛП («корень – левый – правый»):

Обход ЛПК («левый – правый – корень»):

Обход дерева – реализация //--------------------------------------------- //

Обход дерева – реализация //--------------------------------------------- //

80

Обход дерева – реализация

//---------------------------------------------
// Функция LKP – обход дерева в порядке ЛКП
// (левый – корень – правый)
// Вход: Tree - адрес корня
//----------------------------------------------
void LKP( PNode Tree )
{
if ( ! Tree ) return;
LKP ( Tree->left );
printf ( "%d ", Tree->data );
LKP ( Tree->right );
}

обход этой ветки закончен

обход левого поддерева

вывод данных корня

обход правого поддерева

Разбор арифметических выражений a b + c d + 1 - /

Разбор арифметических выражений a b + c d + 1 - /

81

Разбор арифметических выражений

a b + c d + 1 - /

Как вычислять автоматически:

Инфиксная запись, обход ЛКП
(знак операции между операндами)

(a + b) / (c + d – 1)

необходимы скобки!

Постфиксная запись, ЛПК (знак операции после операндов)

a + b / c + d – 1

польская нотация,
Jan Łukasiewicz (1920)

скобки не нужны, можно однозначно вычислить!

Префиксная запись, КЛП (знак операции до операндов)

/ + a b - + c d 1

обратная польская нотация,
F. L. Bauer and E. W. Dijkstra

Вычисление выражений Постфиксная форма: a b + c d + 1 - /

Вычисление выражений Постфиксная форма: a b + c d + 1 - /

82

Вычисление выражений

Постфиксная форма:

a b + c d + 1 - /

Алгоритм:
взять очередной элемент;
если это не знак операции, добавить его в стек;
если это знак операции, то
взять из стека два операнда;
выполнить операцию и записать результат в стек;
перейти к шагу 1.

a

b

a

a+b

c

a+b

d

c

a+b

c+d

a+b

1

c+d

a+b

c+d-1

a+b

X

X =

Вычисление выражений Задача: в символьной строке записано правильное арифметическое выражение, которое может содержать только однозначные числа и знаки операций +-*\

Вычисление выражений Задача: в символьной строке записано правильное арифметическое выражение, которое может содержать только однозначные числа и знаки операций +-*\

83

Вычисление выражений

Задача: в символьной строке записано правильное арифметическое выражение, которое может содержать только однозначные числа и знаки операций +-*\. Вычислить это выражение.

Алгоритм:
ввести строку;
построить дерево;
вычислить выражение по дереву.

Ограничения:
ошибки не обрабатываем;
многозначные числа не разрешены;
дробные числа не разрешены;
скобки не разрешены.

Построение дерева Алгоритм: если first=last (остался один символ – число), то создать новый узел и записать в него этот элемент; иначе

Построение дерева Алгоритм: если first=last (остался один символ – число), то создать новый узел и записать в него этот элемент; иначе

84

Построение дерева

Алгоритм:
если first=last (остался один символ – число), то создать новый узел и записать в него этот элемент; иначе...
среди элементов от first до last включительно найти последнюю операцию (элемент с номером k);
создать новый узел (корень) и записать в него знак операции;
рекурсивно применить этот алгоритм два раза:
построить левое поддерево, разобрав выражение из элементов массива с номерами от first до k-1;
построить правое поддерево, разобрав выражение из элементов массива с номерами от k+1 до last.

5

+

7

*

6

-

3

*

2

first

last

k

k+1

k-1

Как найти последнюю операцию? Порядок выполнения операций умножение и деление; сложение и вычитание

Как найти последнюю операцию? Порядок выполнения операций умножение и деление; сложение и вычитание

85

Как найти последнюю операцию?

Порядок выполнения операций
умножение и деление;
сложение и вычитание.

5

+

7

*

6

-

3

*

2

Приоритет (старшинство) – число, определяющее последовательность выполнения операций: раньше выполняются операции с большим приоритетом:
умножение и деление (приоритет 2);
сложение и вычитание (приоритет 1).

Приоритет операции //-------------------------------------------- //

Приоритет операции //-------------------------------------------- //

86

Приоритет операции

//--------------------------------------------
// Функция Priority – приоритет операции
// Вход: символ операции
// Выход: приоритет или 100, если не операция
//--------------------------------------------
int Priority ( char c )
{
switch ( c ) {
case '+': case '-': return 1;
case '*': case '/': return 2;
}
return 100;
}

сложение и вычитание: приоритет 1

умножение и деление: приоритет 2

это вообще не операция

Номер последней операции //-------------------------------------------- //

Номер последней операции //-------------------------------------------- //

87

Номер последней операции

//--------------------------------------------
// Функция LastOperation – номер последней операции
// Вход: строка, номера первого и последнего // символов рассматриваемой части
// Выход: номер символа - последней операции
//--------------------------------------------
int LastOperation ( char Expr[], int first, int last )
{
int MinPrt, i, k, prt;
MinPrt = 100;
for( i = first; i <= last; i++ ) {
prt = Priority ( Expr[i] );
if ( prt <= MinPrt ) {
MinPrt = prt;
k = i;
}
}
return k;
}

проверяем все символы

вернуть номер символа

нашли операцию с минимальным приоритетом

Построение дерева Структура узла struct

Построение дерева Структура узла struct

88

Построение дерева

Структура узла

struct Node {
char data;
Node *left, *right;
};
typedef Node *PNode;

Создание узла для числа (без потомков)

PNode NumberNode ( char c )
{
PNode Tree = new Node;
Tree->data = c;
Tree->left = NULL;
Tree->right = NULL;
return Tree;
}

возвращает адрес созданного узла

один символ, число

Построение дерева //-------------------------------------------- //

Построение дерева //-------------------------------------------- //

89

Построение дерева

//--------------------------------------------
// Функция MakeTree – построение дерева
// Вход: строка, номера первого и последнего // символов рассматриваемой части
// Выход: адрес построенного дерева
//--------------------------------------------
PNode MakeTree ( char Expr[], int first, int last )
{
PNode Tree;
int k;
if ( first == last )
return NumberNode ( Expr[first] );
k = LastOperation ( Expr, first, last );
Tree = new Node;
Tree->data = Expr[k];
Tree->left = MakeTree ( Expr, first, k-1 );
Tree->right = MakeTree ( Expr, k+1, last );
return Tree;
}

осталось только число

новый узел: операция

Вычисление выражения по дереву //-------------------------------------------- //

Вычисление выражения по дереву //-------------------------------------------- //

90

Вычисление выражения по дереву

//--------------------------------------------
// Функция CalcTree – вычисление по дереву
// Вход: адрес дерева
// Выход: значение выражения
//--------------------------------------------
int CalcTree (PNode Tree)
{
int num1, num2;
if ( ! Tree->left ) return Tree->data - '0';
num1 = CalcTree( Tree->left);
num2 = CalcTree(Tree->right);
switch ( Tree->data ) {
case '+': return num1+num2;
case '-': return num1-num2;
case '*': return num1*num2;
case '/': return num1/num2;
}
return 32767;
}

вернуть число, если это лист

вычисляем операнды (поддеревья)

выполняем операцию

некорректная операция

Основная программа //-------------------------------------------- //

Основная программа //-------------------------------------------- //

91

Основная программа

//--------------------------------------------
// Основная программа: ввод и вычисление
// выражения с помощью дерева
//--------------------------------------------
void main()
{
char s[80];
PNode Tree;
printf ( "Введите выражение > " );
gets(s);
Tree = MakeTree ( s, 0, strlen(s)-1 );
printf ( "= %d \n", CalcTree ( Tree ) );
getch();
}

Дерево игры Задача. Перед двумя игроками лежат две кучки камней, в первой из которых 3, а во второй – 2 камня

Дерево игры Задача. Перед двумя игроками лежат две кучки камней, в первой из которых 3, а во второй – 2 камня

92

Дерево игры

Задача. Перед двумя игроками лежат две кучки камней, в первой из которых 3, а во второй – 2 камня. У каждого игрока неограниченно много камней.
Игроки ходят по очереди. Ход состоит в том, что игрок или увеличивает в 3 раза число камней в какой-то куче, или добавляет 1 камень в какую-то кучу.
Выигрывает игрок, после хода которого общее число камней в двух кучах становится не менее 16.
Кто выигрывает при безошибочной игре – игрок, делающий первый ход, или игрок, делающий второй ход? Как должен ходить выигрывающий игрок?

Дерево игры 3, 2 игрок 1 3, 6 27, 2 3, 18 3, 3 4, 2 12, 2 4, 6 5, 2 4, 3 9,…

Дерево игры 3, 2 игрок 1 3, 6 27, 2 3, 18 3, 3 4, 2 12, 2 4, 6 5, 2 4, 3 9,…

93

Дерево игры

3, 2

игрок 1

3, 6

27, 2

3, 18

3, 3

4, 2

12, 2

4, 6

5, 2

4, 3

9, 3

4, 3

36, 2

4, 18

15, 2

27, 3

игрок 1

игрок 2

игрок 2

9, 2

4, 3

4, 3

ключевой ход

выиграл игрок 1

Задания «4»: «Собрать» программу для вычисления правильного арифметического выражения, включающего только однозначные числа и знаки операций +, -, * , /

Задания «4»: «Собрать» программу для вычисления правильного арифметического выражения, включающего только однозначные числа и знаки операций +, -, * , /

94

Задания

«4»: «Собрать» программу для вычисления правильного арифметического выражения, включающего только однозначные числа и знаки операций +, -, * , /.
«5»: То же самое, но допускаются также многозначные числа и скобки.
«6»: То же самое, что и на «5», но с обработкой ошибок (должно выводиться сообщение).

Тема 7. Графы Динамические структуры данных (язык

Тема 7. Графы Динамические структуры данных (язык

Тема 7. Графы

Динамические структуры данных (язык Си)

Определения Граф – это набор вершин (узлов) и соединяющих их ребер (дуг)

Определения Граф – это набор вершин (узлов) и соединяющих их ребер (дуг)

96

Определения

Граф – это набор вершин (узлов) и соединяющих их ребер (дуг).





Направленный граф (ориентированный, орграф) – это граф, в котором все дуги имеют направления.
Цепь – это последовательность ребер, соединяющих две вершины (в орграфе – путь).
Цикл – это цепь из какой-то вершины в нее саму.
Взвешенный граф (сеть) – это граф, в котором каждому ребру приписывается вес (длина).

Да, без циклов!

Определения Связный граф – это граф, в котором существует цепь между каждой парой вершин

Определения Связный граф – это граф, в котором существует цепь между каждой парой вершин

97

Определения

Связный граф – это граф, в котором существует цепь между каждой парой вершин.
k-cвязный граф – это граф, который можно разбить на k связных частей.



Полный граф – это граф, в котором проведены все возможные ребра (n вершин → n(n-1)/2 ребер).

Описание графа Матрица смежности – это матрица, элемент

Описание графа Матрица смежности – это матрица, элемент

98

Описание графа

Матрица смежности – это матрица, элемент M[i][j] которой равен 1, если существует ребро из вершины i в вершину j, и равен 0, если такого ребра нет.

0

1

0

1

0

1

0

1

0

1

1

0

0

1

2

3

4

0

1

2

3

4

0

1

0

1

1

0

1

2

3

4

0

1

2

3

4

Список смежности

1

2

3

0

3

4

1

4

1

3

0

1

2

3

4

1

2

3

3

4

4

0

1

2

3

4

Матрица и список смежности 0 1 2 3 4 0 1 2 3 4 0 1 2 3 4 0 1 2 3 4 0…

Матрица и список смежности 0 1 2 3 4 0 1 2 3 4 0 1 2 3 4 0 1 2 3 4 0…

99

Матрица и список смежности

0

1

2

3

4

0

1

2

3

4

0

1

2

3

4

0

1

2

3

4

0

1

2

3

4

0

1

2

3

4

Построения графа по матрице смежности 0 1 0 1 1 0 1 0 0 1 0 1 1 0 1 0 0 1 2 3…

Построения графа по матрице смежности 0 1 0 1 1 0 1 0 0 1 0 1 1 0 1 0 0 1 2 3…

100

Построения графа по матрице смежности

0

1

0

1

1

0

1

0

0

1

0

1

1

0

1

0

0

1

2

3

4

0

1

2

3

4

0

1

1

0

1

0

1

0

1

0

0

1

2

3

4

0

1

2

3

4

0

1

2

3

4

0

1

2

3

4

Как обнаружить цепи и циклы? Задача: определить, существует ли цепь длины k из вершины i в вершину j (или цикл длиной k из вершины i…

Как обнаружить цепи и циклы? Задача: определить, существует ли цепь длины k из вершины i в вершину j (или цикл длиной k из вершины i…

101

Как обнаружить цепи и циклы?

Задача: определить, существует ли цепь длины k из вершины i в вершину j (или цикл длиной k из вершины i в нее саму).

M2[i][j]=1, если M[i][0]=1 и M[0][j]=1

или

M[i][1]=1 и M[1][j]=1

или

M[i][2]=1 и M[2][j]=1

строка i

логическое умножение

столбец j

логическое сложение

0

1

0

1

0

0

1

0

1

1

0

0

1

2

3

0

1

2

3

M =

или

M[i][3]=1 и M[3][j]=1

Как обнаружить цепи и циклы? M2 =

Как обнаружить цепи и циклы? M2 =

102

Как обнаружить цепи и циклы?

M2 = M  M

Логическое умножение матрицы на себя:

матрица путей длины 2

0

1

0

1

0

0

1

0

1

1

0

M2 =

0

1

0

1

0

0

1

0

1

1

0

=

0

1

0

1

1

0

1

0

0

1

0

0

1

2

3

0

1

2

3

M2[2][0] = 0·0 + 1·1 + 0·0 + 1·1 = 1

маршрут 2-1-0

маршрут 2-3-0

Как обнаружить цепи и циклы? M3 =

Как обнаружить цепи и циклы? M3 =

103

Как обнаружить цепи и циклы?

M3 = M2  M

Матрица путей длины 3:

0

1

0

1

0

0

1

0

1

1

0

M3 =

=

1

0

0

1

0

1

1

0

1

0

1

0

1

2

3

0

1

2

3

0

1

0

1

1

0

1

0

0

1

0

на главной диагонали – циклы!

0

1

0

1

0

0

1

0

1

1

0

M4 =

=

0

1

0

1

0

0

1

0

1

1

0

0

1

2

3

0

1

2

3

1

0

0

1

0

1

1

0

1

0

1

Весовая матрица Весовая матрица – это матрица, элемент

Весовая матрица Весовая матрица – это матрица, элемент

104

Весовая матрица

Весовая матрица – это матрица, элемент W[i][j] которой равен весу ребра из вершины i в вершину j (если оно есть), или равен , если такого ребра нет.

0

7

3

5

7

0

4

8

3

0

5

4

0

6

8

6

0

0

1

2

3

4

0

1

2

3

4

0

7

3

5

0

4

8

3

0

5

0

6

8

0

0

1

2

3

4

0

1

2

3

4

Задача Прима-Краскала Задача: соединить

Задача Прима-Краскала Задача: соединить

105

Задача Прима-Краскала

Задача: соединить N городов телефонной сетью так, чтобы длина телефонных линий была минимальная.

Та же задача: дан связный граф с N вершинами, веса ребер заданы весовой матрицей W. Нужно найти набор ребер, соединяющий все вершины графа (остовное дерево) и имеющий наименьший вес.

0

7

3

5

7

0

4

8

3

0

5

4

0

6

8

6

0

0

1

2

3

4

0

1

2

3

4

Жадный алгоритм Жадный алгоритм – это многошаговый алгоритм, в котором на каждом шаге принимается решение, лучшее в данный момент

Жадный алгоритм Жадный алгоритм – это многошаговый алгоритм, в котором на каждом шаге принимается решение, лучшее в данный момент

106

Жадный алгоритм

Жадный алгоритм – это многошаговый алгоритм, в котором на каждом шаге принимается решение, лучшее в данный момент.

Шаг в задаче Прима-Краскала – это выбор еще невыбранного ребра и добавление его к решению.

Реализация алгоритма Прима-Краскала

Реализация алгоритма Прима-Краскала

107

Реализация алгоритма Прима-Краскала

Проблема: как проверить, что 1) ребро не выбрано, и 2) ребро не образует цикла с выбранными ребрами.
Решение: присвоить каждой вершине свой цвет и перекрашивать вершины при добавлении ребра.

2

1

3

4

Алгоритм:
покрасить все вершины в разные цвета;
сделать N-1 раз в цикле:
выбрать ребро (i,j) минимальной длины из всех ребер, соединяющих вершины разного цвета;
перекрасить все вершины, имеющие цвет j, в цвет i.
вывести найденные ребра.

3

Реализация алгоритма Прима-Краскала

Реализация алгоритма Прима-Краскала

108

Реализация алгоритма Прима-Краскала

Структура «ребро»:

struct rebro {
int i, j; // номера вершин
};

const N = 5;
void main()
{
int W[N][N], Color[N], i, j,
k, min, col_i, col_j;
rebro Reb[N-1];
... // здесь надо ввести матрицу W
for ( i = 0; i < N; i ++ ) // раскрасить вершины
Color[i] = i;
... // основной алгоритм – заполнение массива Reb
... // вывести найденные ребра (массив Reb)
}

Основная программа:

весовая матрица

цвета вершин

Реализация алгоритма Прима-Краскала for ( k = 0; k <

Реализация алгоритма Прима-Краскала for ( k = 0; k <

109

Реализация алгоритма Прима-Краскала

for ( k = 0; k < N-1; k ++ ) {
min = 30000; // большое число
for ( i = 0; i < N-1; i ++ )
for ( j = i+1; j < N; j ++ )
if ( Color[i] != Color[j] && W[i][j] < min ) {
min = W[i][j];
Reb[k].i = i;
Reb[k].j = j;
col_i = Color[i];
col_j = Color[j];
}
for ( i = 0; i < N; i ++ )
if ( Color[i] == col_j ) Color[i] = col_i;
}

Основной алгоритм:

нужно выбрать N-1 ребро

цикл по всем парам вершин

учитываем только пары с разным цветом вершин

запоминаем ребро и цвета вершин

перекрашиваем вершины цвета col_j

Сложность алгоритма Основной цикл:

Сложность алгоритма Основной цикл:

110

Сложность алгоритма

Основной цикл:

O(N3)

for ( k = 0; k < N-1; k ++ ) {
...
for ( i = 0; i < N-1; i ++ )
for ( j = i+1; j < N; j ++ )
...
}

три вложенных цикла, в каждом число шагов <=N

растет не быстрее, чем N3

Требуемая память:

int W[N][N], Color[N];
rebro Reb[N-1];

O(N2)

Количество операций:

Кратчайшие пути (алгоритм Дейкстры)

Кратчайшие пути (алгоритм Дейкстры)

111

Кратчайшие пути (алгоритм Дейкстры)

Задача: задана сеть дорог между городами, часть которых могут иметь одностороннее движение. Найти кратчайшие расстояния от заданного города до всех остальных городов.

Та же задача: дан связный граф с N вершинами, веса ребер заданы матрицей W. Найти кратчайшие расстояния от заданной вершины до всех остальных.

присвоить всем вершинам метку ∞;
среди нерассмотренных вершин найти вершину j с наименьшей меткой;
для каждой необработанной вершины i: если путь к вершине i через вершину j меньше существующей метки, заменить метку на новое расстояние;
если остались необработанны вершины, перейти к шагу 2;
метка = минимальное расстояние.

Алгоритм Дейкстры (E.W. Dijkstra, 1959)

112 Алгоритм Дейкстры

112 Алгоритм Дейкстры

112

Алгоритм Дейкстры

Реализация алгоритма Дейкстры Массивы: массив a , такой что a[i]=1 , если вершина уже рассмотрена, и a[i]=0 , если нет

Реализация алгоритма Дейкстры Массивы: массив a , такой что a[i]=1 , если вершина уже рассмотрена, и a[i]=0 , если нет

113

Реализация алгоритма Дейкстры

Массивы:
массив a, такой что a[i]=1, если вершина уже рассмотрена, и a[i]=0, если нет.
массив b, такой что b[i] – длина текущего кратчайшего пути из заданной вершины x в вершину i;
массив c, такой что c[i] – номер вершины, из которой нужно идти в вершину i в текущем кратчайшем пути.
Инициализация:
заполнить массив a нулями (вершины не обработаны);
записать в b[i] значение W[x][i];
заполнить массив c значением x;
записать a[x]=1.

1

0

0

7

9

14

a

b

c

0

1

2

3

4

5

Реализация алгоритма Дейкстры Основной цикл : если все вершины рассмотрены, то стоп

Реализация алгоритма Дейкстры Основной цикл : если все вершины рассмотрены, то стоп

114

Реализация алгоритма Дейкстры

Основной цикл:
если все вершины рассмотрены, то стоп.
среди всех нерассмотренных вершин (a[i]=0) найти вершину j, для которой b[i] – минимальное;
записать a[j]=1;
для всех вершин k: если путь в вершину k через вершину j короче, чем найденный ранее кратчайший путь, запомнить его: записать b[k]=b[j]+W[j][k] и c[k]=j.

1

0

0

7

9

22

14

1

0

a

b

c

0

1

2

3

4

5

Шаг 1:

Реализация алгоритма Дейкстры 1 0 0 7 9 20 ∞ 11 2 0 2 a b c 0 1 2 3 4 5

Реализация алгоритма Дейкстры 1 0 0 7 9 20 ∞ 11 2 0 2 a b c 0 1 2 3 4 5

115

Реализация алгоритма Дейкстры

1

0

0

7

9

20

11

2

0

2

a

b

c

0

1

2

3

4

5

Шаг 2:

1

0

1

0

7

9

20

11

2

5

2

a

b

c

0

1

2

3

4

5

Шаг 3:

Как вывести маршрут? 1 0 7 9 20 11 2 5 2 a b c 0 1 2 3 4 5

Как вывести маршрут? 1 0 7 9 20 11 2 5 2 a b c 0 1 2 3 4 5

116

Как вывести маршрут?

1

0

7

9

20

11

2

5

2

a

b

c

0

1

2

3

4

5

Результат работа алгоритма Дейкстры:

длины путей

Маршрут из вершины 0 в вершину 4:

4

0

5

2

5

2

0

Сложность алгоритма Дейкстры:

O(N2)

два вложенных цикла по N шагов

Вывод маршрута в вершину i (использование массива c):
установить z=i;
пока c[i]!=x присвоить z=c[z] и вывести z.

Алгоритм Флойда-Уоршелла Задача: задана сеть дорог между городами, часть которых могут иметь одностороннее движение

Алгоритм Флойда-Уоршелла Задача: задана сеть дорог между городами, часть которых могут иметь одностороннее движение

117

Алгоритм Флойда-Уоршелла

Задача: задана сеть дорог между городами, часть которых могут иметь одностороннее движение. Найти все кратчайшие расстояния, от каждого города до всех остальных городов.

for ( k = 0; k < N; k ++ )
for ( i = 0; i < N; i ++ )
for ( j = 0; j < N; j ++ )
if ( W[i][j] > W[i][k] + W[k][j] )
W[i][j] = W[i][k] + W[k][j];

Если из вершины i в вершину j короче ехать через вершину k, мы едем через вершину k!

Алгоритм Флойда-Уоршелла Версия с запоминанием маршрута: for ( i = 0; i <

Алгоритм Флойда-Уоршелла Версия с запоминанием маршрута: for ( i = 0; i <

118

Алгоритм Флойда-Уоршелла

Версия с запоминанием маршрута:

for ( i = 0; i < N; i ++ )
for ( j = 0; j < N; j ++ )
c[i][j] = i;
...
for ( k = 0; k < N; k ++ )
for ( i = 0; i < N; i ++ )
for ( j = 0; j < N; j ++ )
if ( W[i][j] > W[i][k] + W[k][j] )
{
W[i][j] = W[i][k] + W[k][j];
c[i][j] = c[k][j];
}

i–ая строка строится так же, как массив c в алгоритме Дейкстры

в конце цикла c[i][j] – предпоследняя вершина в кратчайшем маршруте из вершины i в вершину j

c[i][j] = c[k][j];

O(N3)

Задача коммивояжера Задача коммивояжера

Задача коммивояжера Задача коммивояжера

119

Задача коммивояжера

Задача коммивояжера. Коммивояжер (бродячий торговец) должен выйти из первого города и, посетив по разу в неизвестном порядке города 2,3,...N, вернуться обратно в первый город. В каком порядке надо обходить города, чтобы замкнутый путь (тур) коммивояжера был кратчайшим?

Точные методы:
простой перебор;
метод ветвей и границ;
метод Литтла;

Приближенные методы:
метод случайных перестановок (Matlab);
генетические алгоритмы;
метод муравьиных колоний;

большое время счета для больших N

O(N!)

не гарантируется оптимальное решение

Другие классические задачи Задача на минимум суммы

Другие классические задачи Задача на минимум суммы

120

Другие классические задачи

Задача на минимум суммы. Имеется N населенных пунктов, в каждом из которых живет pi школьников (i=1,...,N). Надо разместить школу в одном из них так, чтобы общее расстояние, проходимое всеми учениками по дороге в школу, было минимальным.
Задача о наибольшем потоке. Есть система труб, которые имеют соединения в N узлах. Один узел S является источником, еще один – стоком T. Известны пропускные способности каждой трубы. Надо найти наибольший поток от источника к стоку.
Задача о наибольшем паросочетании. Есть M мужчин и N женщин. Каждый мужчина указывает несколько (от 0 до N) женщин, на которых он согласен жениться. Каждая женщина указывает несколько мужчин (от 0 до M), за которых она согласна выйти замуж. Требуется заключить наибольшее количество моногамных браков.

Скачать файл
