Совмещенные графики

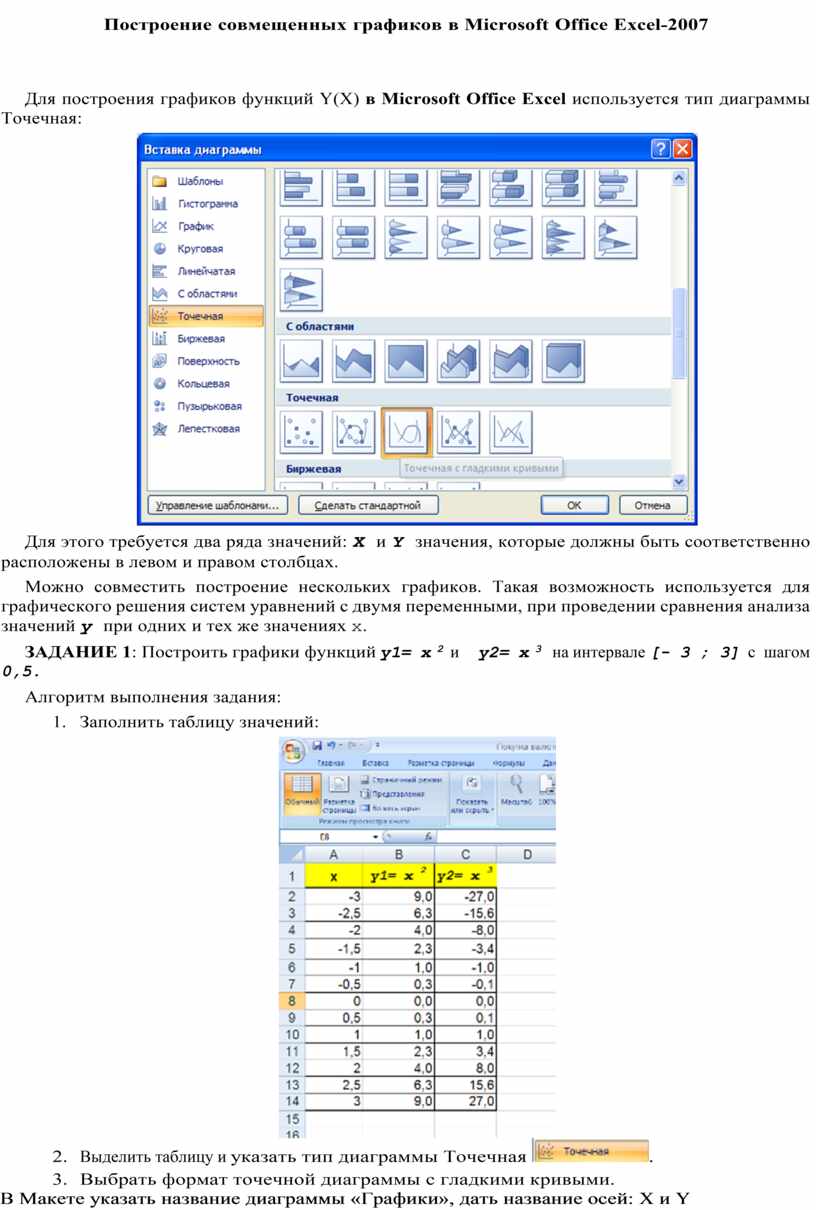

Построение совмещенных графиков в Microsoft Office Excel-2007

Для построения графиков функций Y(X) в Microsoft Office Excel используется тип диаграммы Точечная:

Для этого требуется два ряда значений: Х и Y значения, которые должны быть соответственно расположены в левом и правом столбцах.

Можно совместить построение нескольких графиков. Такая возможность используется для графического решения систем уравнений с двумя перемен­ными, при проведении сравнения анализа значений y при одних и тех же значениях x.

ЗАДАНИЕ 1: Построить графики функций y1= x ²  и     y2= x ³   на интервале [- 3 ; 3]  с  шагом 0,5.

Алгоритм выполнения задания:

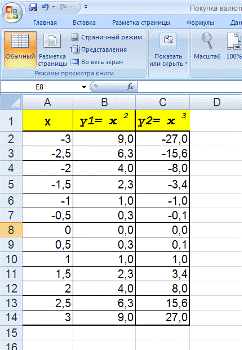

1.      Заполнить таблицу значений:

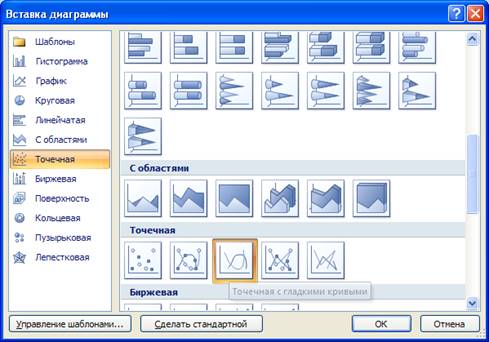

2.     Выделить таблицу и указать тип диаграммы Точечная .

3.     Выбрать формат точечной диаграммы с гладкими кривыми.

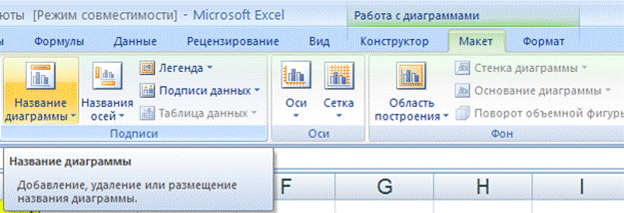

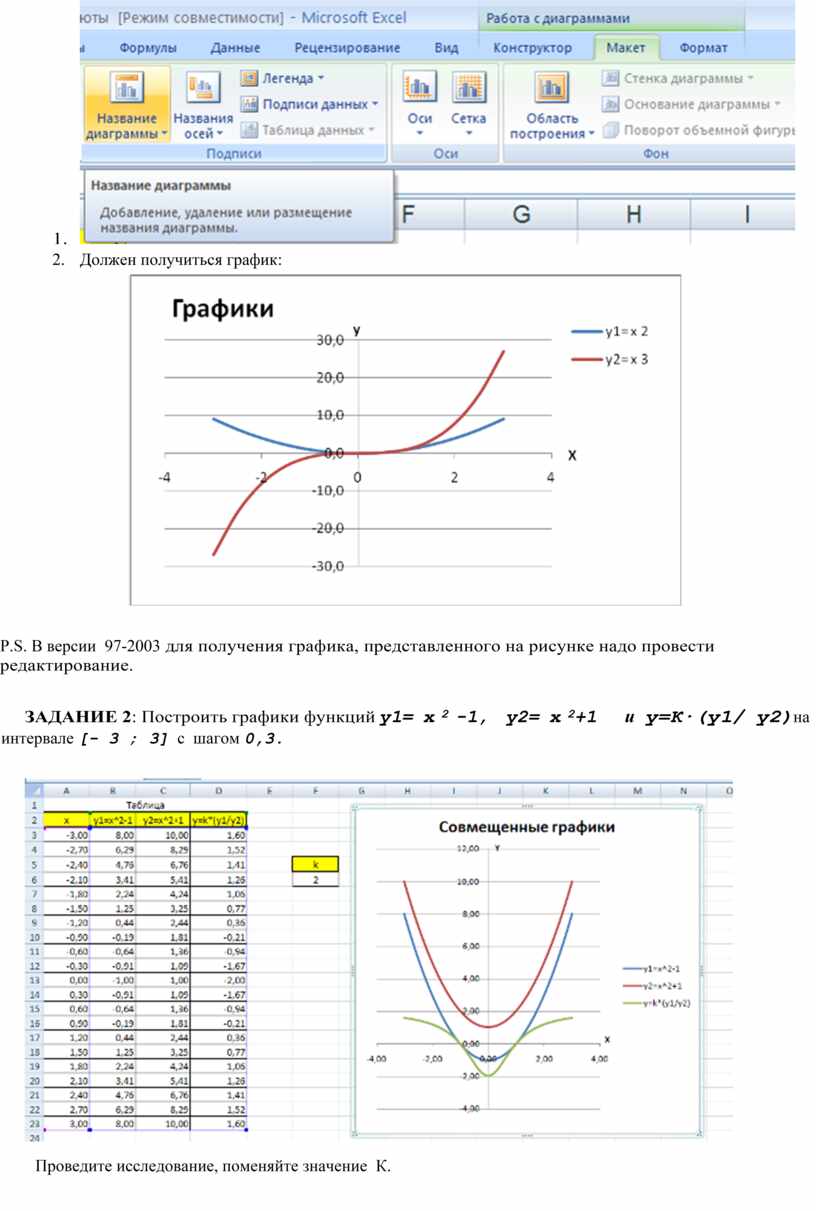

4.     В Макете указать название диаграммы «Графики», дать название осей: X и Y

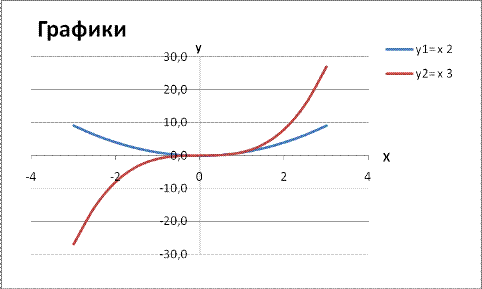

5.       Должен получиться график:

P.S. В версии  97-2003 для получения графика, представленного на рисунке надо провести редактирование.

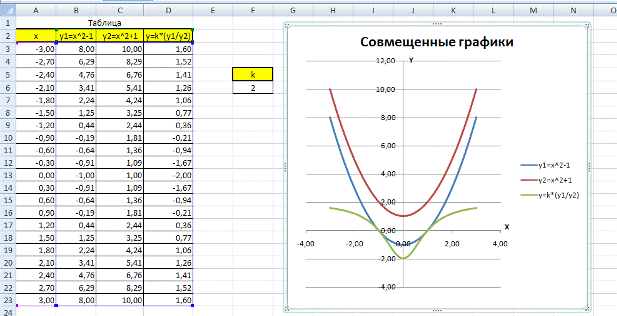

ЗАДАНИЕ 2: Построить графики функций y1= x ² -1,  y2= x ²+1   и y=К·(y1/ y2)на интервале [- 3 ; 3]  с  шагом 0,3.

Проведите исследование, поменяйте значение  К.

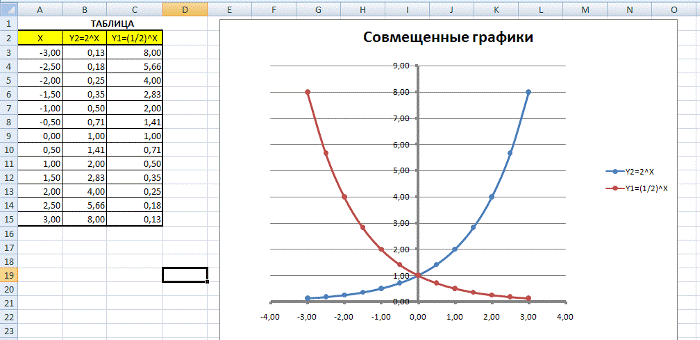

ЗАДАНИЕ 3: Построить графики функций y1=  и y2= 2^х  на интервале [- 3 ; 3]  с  шагом 0,5.

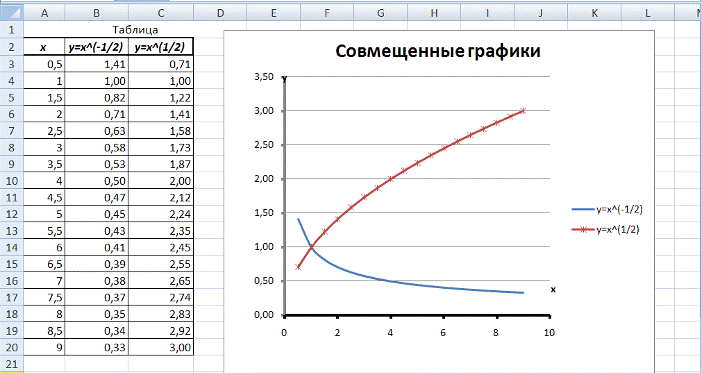

ЗАДАНИЕ 4: Построить графики функций y1= ,  y2= на интервале [- 0,5 ; 9]  с  шагом 0,5.

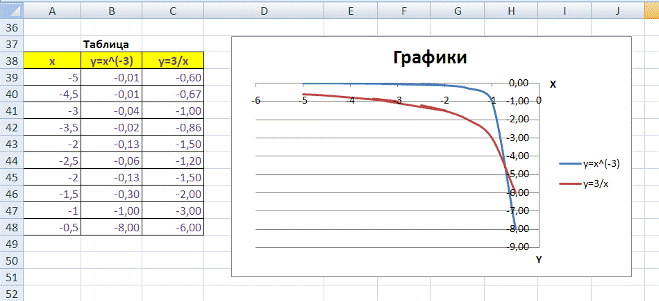

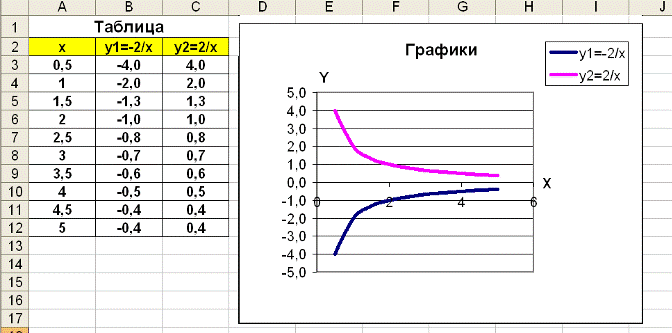

ЗАДАНИЕ 5: Построить графики функций y1=,  y2= на интервале [- 5 ; -0,5]  с  шагом 0,5.

ЗАДАНИЕ 6: Построить графики функций y1= ,  y2=  на интервале [0,5 ; 5]  с  шагом 0,5.
