Создание вида спереди

Создание вида спереди

§  1     Постройте круг с диаметров (не радиусом) 50 мм с центром в точке с координатами 180,100.

  Точное расположение круга не очень важно, однако желательно убедиться, чтобы несколько основных элементов совпадали с точками привязки. При работе с одновидовыми чертежами или 3D моделями желательно расположить один из основных элементов в исходной точке (0,0). Это удобно при использовании внешних ссылок, например во время работы с чертежами изделий.

§  2. Аналогично постройте круг с тем же центром и радиусом 12 мм.

§    Установите для угла значение 0 с помощью параметра «Полярная привязка» и скопируйте два круга на 125 мм вправо.

3. С помощь команды строки меню Изменить, Копировать, выберите два круга и нажмите ENTER

Базовая точка или [Перемещение]: Нажмите кнопку мыши в центре кругов и переместите курсор вправо.

Вторая точка или <считать перемещением первую точку>: 125

Вторая точка или [Выход/Отменить]: Нажмите ENTER

4. С помощь команды строки меню Изменить, Подобие, создайте новый круг с помощью большого левого круга. Укажите расстояние смещения 9 мм., нажмите <Enter>, выберите объект смещения - большой левый круг, щёлкните центр круга, указав его как точку смещения. Появится новый круг.



5. Постройте круг с помощью строки меню: Черчение, Круг, 2 точки касания, радиус. Радиус должен составлять 250 мм. Обратите внимание, что маркер автопривязки для касательной включается автоматически.

Укажите точку на объекте, задающую первую касательную: Выберите внешний круг рядом с планируемым местом расположения касательной. Укажите точку на объекте, задающую вторую касательную: Выберите внешний круг, как показано на рисунке.

Радиус круга: 250 (на рисунке показана только часть круга)

Обрежьте круг, как показано на рисунке справа, описание обрезки на 1 странице этой работы.

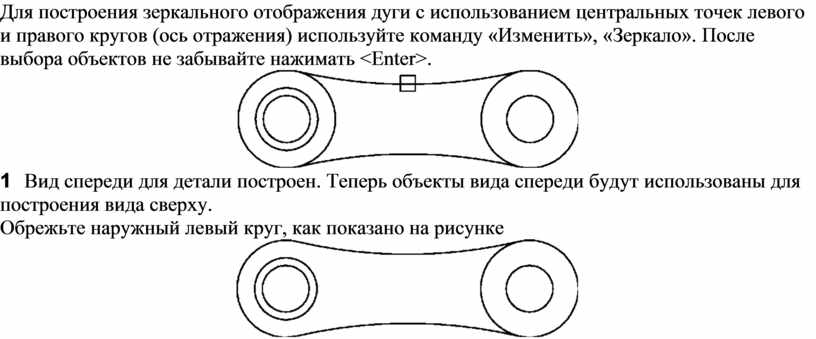

Для построения зеркального отображения дуги с использованием центральных точек левого и правого кругов (ось отражения) используйте команду «Изменить», «Зеркало». После выбора объектов не забывайте нажимать <Enter>.

1    Вид спереди для детали построен. Теперь объекты вида спереди будут использованы для построения вида сверху.

Обрежьте наружный левый круг, как показано на рисунке
