Средства графического представления статистических данных – деловая графика

Практическое занятие №21

Средства графического представления статистических данных – деловая графика

по учебной дисциплине  «Информатика и ИКТ»

Тема: Понятие об информационных системах и автоматизации информационных процессов.

Цели занятия:

-         изучить основные принципы и приемы работы с приложением Microsoft Office Excel 2010.

-         применение умений и навыков по построению диаграмм и графиков;

Норма времени: 2 часа.

Оснащение рабочего места: ПК, Microsoft Office Excel 2010.

Контрольные вопросы при допуске к практической работе:

1.    Что такое автозаполнение?

2.    Как ввести в ячейку формулу?

3.    Что называют диапазоном ячеек?

4.    Как скопировать формулу?

Содержание работы и последовательность её выполнения

1.     Загрузите Microsoft Office Excel 2010

2.     Создайте и отформатируйте таблицу по образцу

3.     Вычислите значения для последнего столбца

4.     Постройте диаграмму прихода и расхода в зависимости от года, для этого:

ü  выделите диапазон В1:С5

ü  выполните Вставка/Гистограмма/Гистограмма с группировкой (первый вариант).

ü  на вкладке Конструктор выберите команду Выбрать данные, в появившемся окне в подписи горизонтальной оси (категории) щелкните по кнопке Изменить, выделите мышкой диапазон ячеек А2:А5, нажмите ОК, ОК

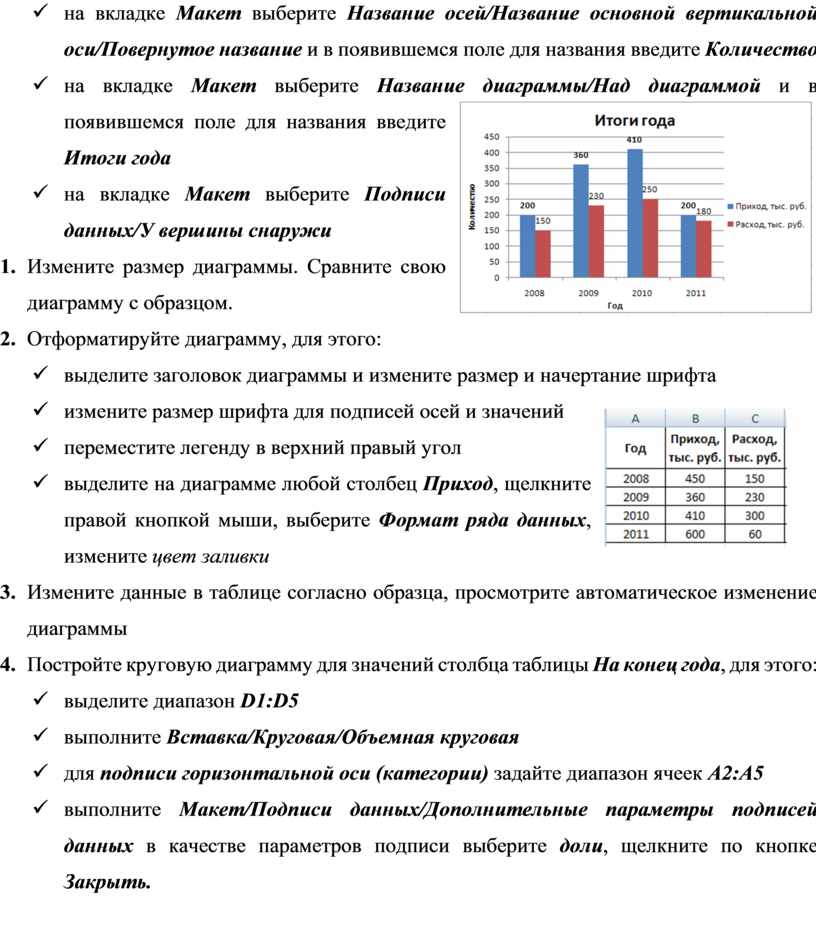

ü  на вкладке Макет выберите Название осей/Название основной горизонтальной оси/Название под осью и в появившемся поле для названия введите Год

ü  на вкладке Макет выберите Название осей/Название основной вертикальной оси/Повернутое название и в появившемся поле для названия введите Количество

ü  на вкладке Макет выберите Название диаграммы/Над диаграммой и в появившемся поле для названия введите Итоги года

ü  на вкладке Макет выберите Подписи данных/У вершины снаружи

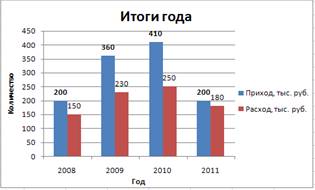

5.     Измените размер диаграммы. Сравните свою диаграмму с образцом.

6.     Отформатируйте диаграмму, для этого:

ü  выделите заголовок диаграммы и измените размер и начертание шрифта

ü  измените размер шрифта для подписей осей и значений

ü  переместите легенду в верхний правый угол

ü  выделите на диаграмме любой столбец Приход, щелкните правой кнопкой мыши, выберите Формат ряда данных, измените цвет заливки

7.     Измените данные в таблице согласно образца, просмотрите автоматическое изменение диаграммы

8.     Постройте круговую диаграмму для значений столбца таблицы На конец года, для этого:

ü  выделите диапазон D1:D5

ü  выполните Вставка/Круговая/Объемная круговая

ü  для подписи горизонтальной оси (категории) задайте диапазон ячеек А2:А5

ü  выполните Макет/Подписи данных/Дополнительные параметры подписей данных в качестве параметров подписи выберите доли, щелкните по кнопке Закрыть.

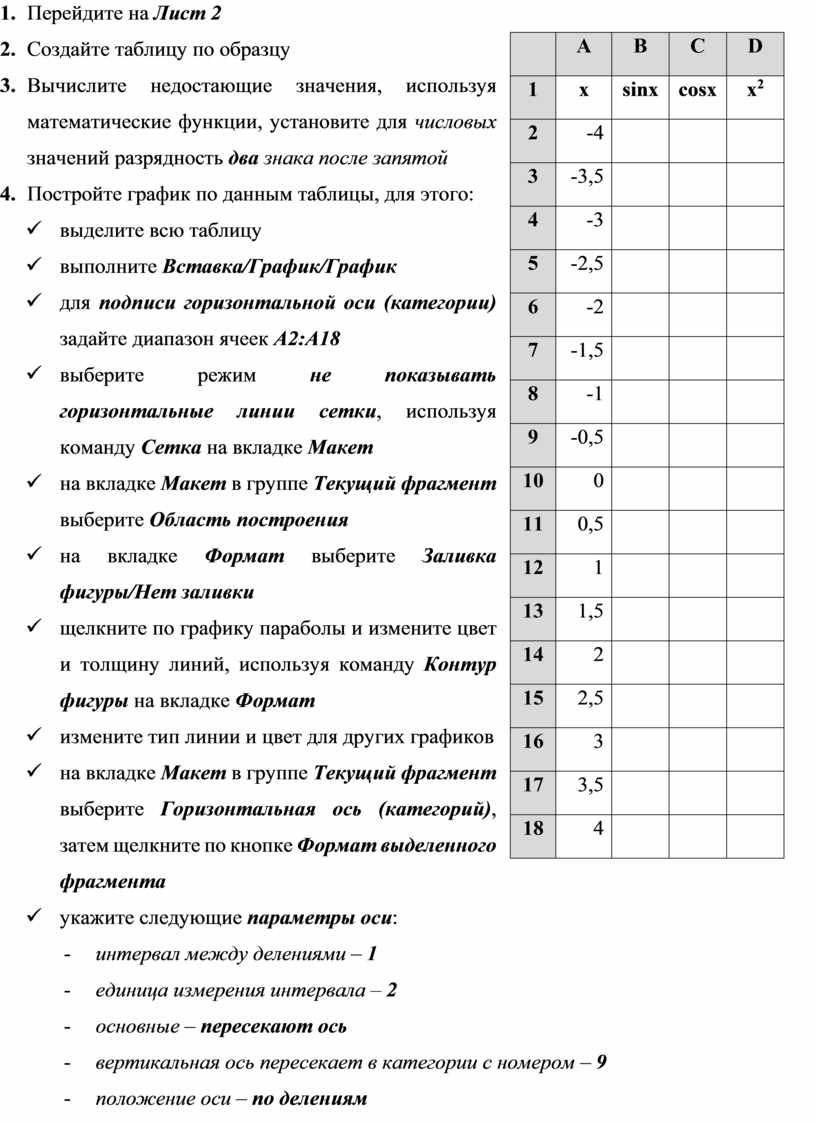

9.     Перейдите на Лист 2

10. Создайте таблицу по образцу

11. Вычислите недостающие значения, используя математические функции, установите для числовых значений разрядность два знака после запятой

12. Постройте график по данным таблицы, для этого:

ü  выделите всю таблицу

ü  выполните Вставка/График/График

ü  для подписи горизонтальной оси (категории) задайте диапазон ячеек А2:А18

ü  выберите режим не показывать горизонтальные линии сетки, используя команду Сетка на вкладке Макет

ü  на вкладке Макет в группе Текущий фрагмент выберите Область построения

ü  на вкладке Формат выберите Заливка фигуры/Нет заливки

ü  щелкните по графику параболы и измените цвет и толщину линий, используя команду Контур фигуры на вкладке Формат

ü  измените тип линии и цвет для других графиков

ü  на вкладке Макет в группе Текущий фрагмент выберите Горизонтальная ось (категорий), затем щелкните по кнопке Формат выделенного фрагмента

ü  укажите следующие параметры оси:

­           интервал между делениями – 1

­           единица измерения интервала – 2

­           основные – пересекают ось

­           вертикальная ось пересекает в категории с номером – 9

­           положение оси – по делениям

­           формат – числовой

­           число десятичных знаков – 0

ü  щелкните по кнопке Закрыть

ü  аналогично укажите параметры для вертикальной оси:

­           минимальное значение – -5

­           максимальное значение – 17

­           цена основных делений – 1

­           основные – пересекают ось

­           горизонтальная ось пересекает значение оси – 0

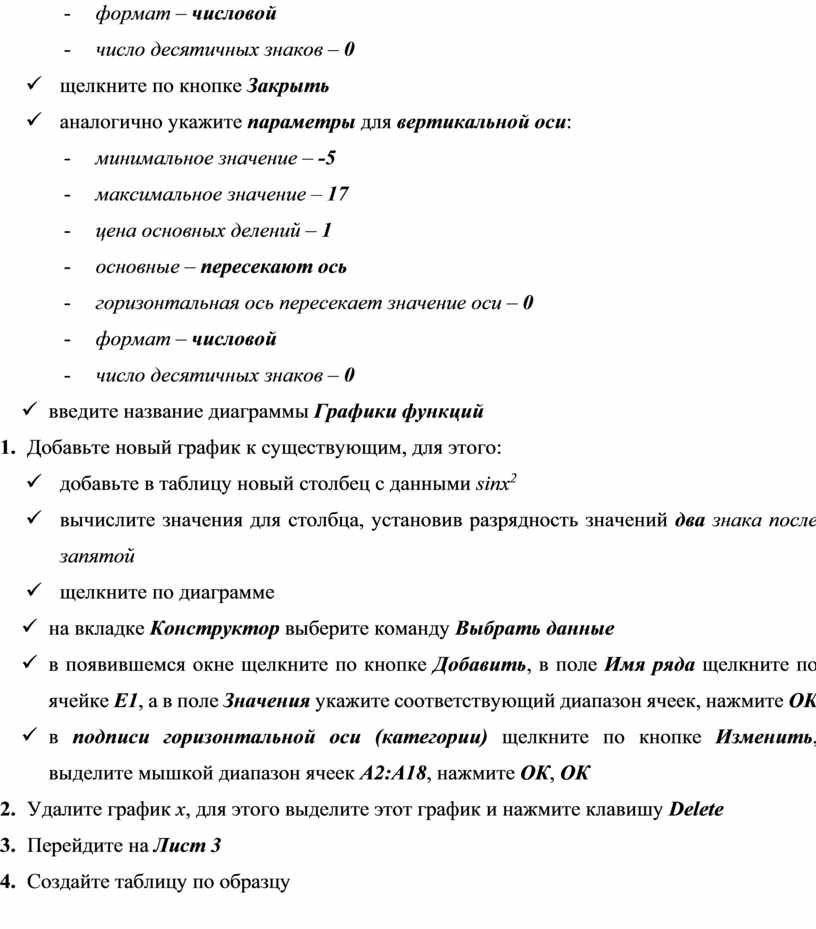

­           формат – числовой

­           число десятичных знаков – 0

ü введите название диаграммы Графики функций

13. Добавьте новый график к существующим, для этого:

ü  добавьте в таблицу новый столбец с данными sinx²

ü

ü  щелкните по диаграмме

ü на вкладке Конструктор выберите команду Выбрать данные

ü в появившемся окне щелкните по кнопке Добавить, в поле Имя ряда щелкните по ячейке Е1, а в поле Значения укажите соответствующий диапазон ячеек, нажмите ОК

ü   в подписи горизонтальной оси (категории) щелкните по кнопке Изменить, выделите мышкой диапазон ячеек А2:А18, нажмите ОК, ОК

14. Удалите график х, для этого выделите этот график и нажмите клавишу Delete

15. Перейдите на Лист 3

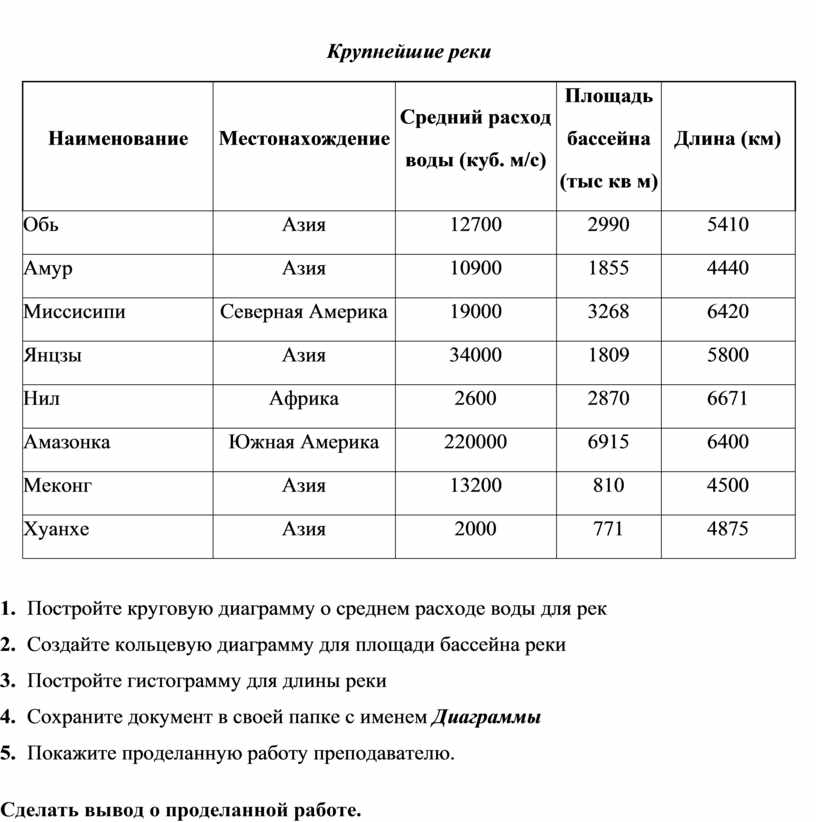

16. Создайте таблицу по образцу

17. Постройте круговую диаграмму о среднем расходе воды для рек

18. Создайте кольцевую диаграмму для площади бассейна реки

19. Постройте гистограмму для длины реки

20. Сохраните документ в своей папке с именем Диаграммы

21.  Покажите проделанную работу преподавателю.

Сделать вывод о проделанной работе.
