Структура и архитектура информационной системы

 Структура и архитектура информационной системы

Существуют различные виды структур ИС:

·     функциональная (элементы – функции, задачи, операции; связи – информационные);

·     техническая (элементы-устройства; связи – линии связи);

·     организационная (элементы – коллективы людей и отдельные исполнители; связи – информационные, соподчинения и взаи- модействия;

·     алгоритмическая (элементы – алгоритмы; связи – информаци- онные); программная (элементы – программные модули; связи – информационные и управляющие);

·     информационная (элементы – формы существования и пред- ставления информации в системе; связи – операции преобра- зования информации в системе).

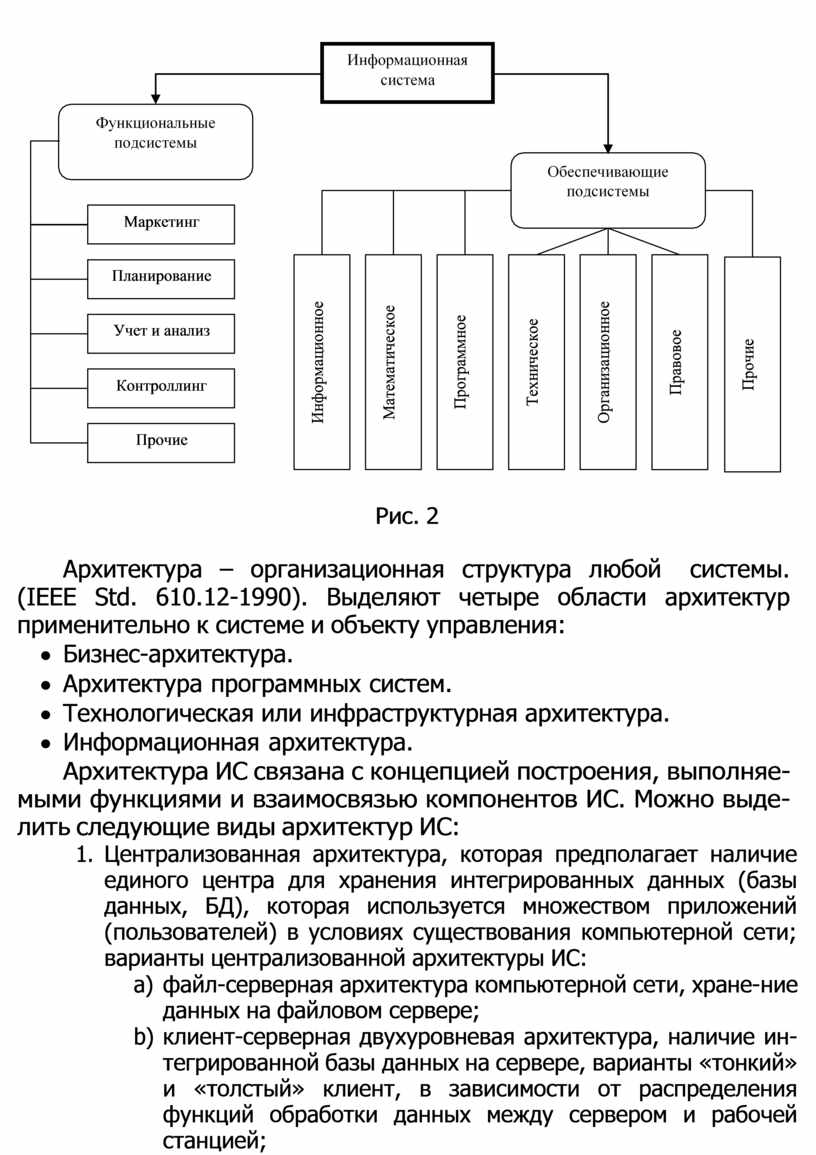

Структура ИС учитывает особенности объекта управления, ви- ды деятельности, технико-экономические и другие параметры и характеристики информационных технологий (ИТ). Типовая струк- тура ИС представлена на рис. 2. Состав и содержание функцио- нальных подсистем полностью определяется функциями системы управления, учитывает принятые стандарты управления и органи- зационную структуру объекта управления.

Рис. 2

Архитектура – организационная структура любой системы. (IEEE Std. 610.12-1990). Выделяют четыре области архитектур применительно к системе и объекту управления:

·     Бизнес-архитектура.

·     Архитектура программных систем.

·     Технологическая или инфраструктурная архитектура.

·     Информационная архитектура.

Архитектура ИС связана с концепцией построения, выполняе- мыми функциями и взаимосвязью компонентов ИС. Можно выде- лить следующие виды архитектур ИС:

1.     Централизованная архитектура, которая предполагает наличие единого центра для хранения интегрированных данных (базы данных, БД), которая используется множеством приложений (пользователей) в условиях существования компьютерной сети; варианты централизованной архитектуры ИС:

a)    файл-серверная архитектура компьютерной сети, хране- ние данных на файловом сервере;

b)    клиент-серверная двухуровневая архитектура, наличие ин- тегрированной базы данных на сервере, варианты «тонкий» и «толстый» клиент, в зависимости от распределения функций обработки данных между сервером и рабочей станцией;

c)     клиент-серверная трехуровневая архитектура, наличие ин- тегрированной базы данных на сервере, наличие сервис- ориентированная архитектура (СОА), которая предполага- ет интеграцию и многократное использование разнород- ных модулей на основе стандартных интерфейсов, взаим- ную независимость компонентов (операционной системы, платформы, языка программирования, вендора).

2.     Облачная архитектура ИС, использующая виртуализацию ин- формационных и инфраструктурных ресурсов, в том числе веб- сервисов. Разновидности облачной архитектуры ИС:

1)      данные как услуга;

2)      инфраструктура как услуга;

3)      программное обеспечение как услуга;

4)      платформа как услуга;

5)      рабочее место как услуга;

6)      всё как услуга.
