Безопасность жизнедеятельности

Лекция 7

Техногенные аварии и катастрофы

Слайд № 1

Негативные факторы техносферы

Слайд № 2

Техносфера — это регион биосферы в прошлом, преобразованный людьми в технические и техногенные объекты, т. е. среда населенных мест.

Создавая техносферу, человек стремился к повышению комфортности среды обитания, обеспечению защиты от естественных негативных воздействий. Все это благоприятно отразилось на условиях жизни и в совокупности с другими факторами сказалось на качестве и продолжительности жизни. Однако созданная руками человека техносфера не оправдала во многом надежды людей.

К новым, техносферным относятся условия обитания человека в городах и промышленных центрах, производственные и бытовые условия жизнедеятельности. Практически все урбанизированное население проживает в техносфере, где условия обитания существенно отличаются от биосферных, прежде всего повышенным влиянием на человека техногенных негативных факторов. Соответственно изменяется соотношение между природными и техногенными опасностями, доля техногенных опасностей возрастает.

Слайд № 3

Одним из источников экологических бедствий являются техногенные аварии и катастрофы, так как при них, как правило, происходят наиболее значительные выбросы и разливы загрязняющих веществ. Зонами наиболее высокого риска загрязнения окружающей среды вследствие техногенных аварий и катастроф являются промышленные районы, а также крупные города и мегаполисы. Крупнейшие аварии и катастрофы, произошедшие в последние десятилетия в России и за рубежом, наряду с гибелью людей, огромным материальным ущербом, как правило, причиняли невосполнимый ущерб окружающей природной среде, экологическим системам ряда регионов и территорий. Экологические последствия техногенных аварий могут проявляться годами, десятками и даже сотнями лет. Они могут быть разнообразными и многогранными. Особенно опасными являются аварии на радиационно опасных объектах.





Слайд № 4

Негативный фактор техносферы - способность какого-либо элемента техносферы причинять ущерб здоровью человека, материальным и культур­ным ценностям или природной среде.

Основными негативными факторами техносферы являются:

·                     Вредный, тяжелый, напряженный труд, связанный с дея­тельностью человека в производственной среде, обладающей опасными и вредными факторами (работы с химическими веще­ствами, работы с источниками шума, вибрации, электромагнит­ных и ионизирующих излучения, работа в горячих цехах, работы на высоте, в шахтах, перемещение грузов вручную, работы в замкнутых объемах, работа в неподвижной позе, оценка и пере­работка большого объема информации и т.п.).

Слайд № 6

·                     Загрязнение воздуха, воды, почвы и продуктов питания вредными и опасными химическими веществами, вызванное по­ступлением в окружающую среду токсичных выбросов и сбросов предприятий, а также промышленных и бытовых отходов.

·                     Воздействие на человека шума, вибрации, теплового, элек­тромагнитного и ионизирующего излучений, вызванное эксплуа­тацией промышленных объектов и технических систем.

Слайд № 7

·                     Высокий риск гибели или повреждения здоровья в резуль­тате техногенных аварий и катастроф на транспорте, на объектах энергетики и в промышленности.

·                     Социальная напряженность, конфликты и стрессы, причи­ной которых является высокая плотность и скученность населения.



Идентификация и анализ опасностей технических систем

Слайд № 8

Одной из важнейших проблем обеспечения безопасности человека является снижение негативного воздействия технических систем на человека и окружающую среду.

Конечной целью здесь является снижение уровня профессиональных заболеваний и травматизма работающих на производстве , следовательно необходимо рассматривать систему «оператор – объект технической системы(оборудование, инструмент, техпроцесс)» - производственная среда на рабочем месте.

Идентификация опасностей технических систем предполагает:

Слайд № 9

- выявление конкретных источников опасности;

- определение номенклатуры опасных и вредных факторов, характерных для технической системы;

- определение уровня опасных и вредных факторов(массы выбросов и сбросов вредных веществ от технической системы и отходов производства, а также интенсивности потоков энергии различных видов, излучаемых технической системой).

Слайд № 10

Анализ опасностей позволяет установить:

- причины проявления опасных и вредных факторов;

- ЧП-инициаторы несчастных случаев или аварий оборудования;

- потенциальные ЧП-несчастья;

- возможные негативные последствия воздействия опасных факторов на человека и объекты его среды обитания;

- качественные и количественные показатели риска объекта рассмотрения;

- размеры травмоопасных зон на рабочих местах или полей риска около аварийно-опасного объекта(технической системы);

- вид и номенклатуру защитных мероприятий и средств.

Реальные травмоопасные факторы в системе «оператор-машина-производственная среда» проявляются в результате возникновения нештатной ситуации – ЧП.

Слайд № 11

Основными причинами ЧП являются ошибки оператора (при нормальной работе оборудования) и отказ или авария техники.

Слайд № 12

Проявление неисправностей и нарушение работоспособности оборудования (отказ или авария) обусловлено конструктивными, технологическими, эксплуатационными и внешними факторами.



Слайд № 13

В группу технологических факторов входят факторы изготовления оборудования: неправильно выбранные методы и способы обработки деталей, отступления от принятой технологии и нарушение технологической дисциплины изготовления деталей и сборки изделия, скрытые дефекты заготовок и деталей и пр.

Слайд № 14

К группе конструктивных факторов относятся ошибки, допущенные на проектно-конструкторской стадии создания оборудования: неверный выбор конструкционных и смазочных материалов, неправильная компоновка изделия, ошибки в расчётах и др.

Слайд № 15

Основными эксплуатационными факторами являются: нарушение условий применения оборудования, неправильный выбор режимов его функционирования, неправильное техническое обслуживание машин, естественный износ конструкционных материалов и пр.

Слайд № 16

Группу внешних факторов составляют: непредвиденные нагрузки на оборудование, нарушение энергопитания, попадание в механизмы посторонних предметов, несоответствие сырья нормативно-технической документации и пр.



Критерии безопасности

Слайд № 17

В отличие от критериев комфортности, направленных на обеспечение нормального, комфортного самочувствия человека независимо от характера его деятельности, критерии безопасности выполняют в жизнедеятельности человека функции ограничения от действия негативных факторов.

Если обратиться вновь к различным состояниям жизнедеятельности человека, то допустимые (относительно дискомфортные) условия среды обитания человека оцениваются им с позиций если и не комфортного состояния, то допустимого в течение какого-то определенного времени. В этом временном примирении человека с не слишком хорошими, но в целом допустимыми условиями жизнедеятельности на первый план и выходят критерии безопасности, основной смысл которых заключается именно в сохранении здоровья и самой жизни человека путем ограждения его от вредных и опасных факторов техносферы.

Роль таких критериев безопасности призваны выполнять всевозможные ограничения вредных и опасных воздействий на человека негативных факторов. Указанные ограничения могут принимать следующий вид:

Слайд № 18

• предельно допустимые уровни (ПДУ) нежелательных воздействий на человека различного рода потоков энергии (механической, электромагнитной, тепловой, ионизирующей);

• пределы доз (ПД) нежелательных воздействий, полученных организмом человека за время действия на него негативных техногенных факторов (ионизирующих, электромагнитных);

Слайд № 19

• предельно допустимые концентрации (ПДК) нежелательных для человека токсических и загрязняющих химических веществ;

• предельно допустимые выбросы (ПДВ) в атмосферу, а также предельно допустимые сбросы (ПДС) в гидросферу нежелательных для человека и окружающей природной среды объемов токсических и (или) загрязняющих химических веществ;

Слайд № 20

• предельно допустимое время воздействия на человека негативных факторов техносферы без угрозы для его безопасности;

• предельно допустимый риск воздействия негативных факторов техносферы без ущерба для безопасности человека и состояния окружающей природной среды.

Главной особенностью всех приведенных критериев безопасности является непревышение текущими значениями анализируемых параметров воздействий техногенной среды некоторых заранее установленных пороговых нормативных значений (ПДУ, ПД, ПДК и т.д.).

Конечно, все критерии необходимо учитывать в комплексе, а не отдельно каждый. Но тогда многие отечественные производства пришлось бы полностью реконструировать, чтобы добиться на их территории выполнения необходимых условий. В связи с этим для руководителей любого уровня удобнее и дешевле считать, что негативные техногенные факторы обладают как бы независимостью своего воздействия на человека. Отдельно не превышен ПДУ шума, отдельно не превышен ПДУ по вибрации, отдельно не превышен ПДУ электромагнитных воздействий, отдельно не превышена ПД по ионизирующим воздействиям, отдельно не превышена ПДК токсических воздействий, а в результате оказывается, что средняя продолжительность жизни человека в нашей стране одна из самых низких в мире (68 лет – мужчин и 78 лет – женщин).

Уже давно установлено, что многие негативные техногенные факторы обладают так называемым сочетанным (потенцированным) воздействием на организм человека, взаимно усиливая вредные и опасные эффекты друг друга при одновременном и совместном их влиянии. Так, шум и вибрация усиливают токсический эффект химических соединений (оксида углерода, стирола, дихлорэтана, марганцевых аэрозолей, бензола). Ультрафиолетовое излучение повышает токсичность карбофоса, способствует образованию смога, сенсибилизации организма. Совместное действие загрязняющих аэрозолей и газообразных химических веществ повышает токсичность последних путем их адсорбции на пылевых частицах и повышения локальной концентрации адсорбированных газов. Повышенная влажность также способствует увеличению токсических эффектов многих веществ. Замечено усиление радиационного эффекта при совместном действии ионизирующих излучений и повышенной температуры, излучений и повышенной концентрации кислорода, излучений и соединений ртути, формальдегида.

Необходимость учета различных негативных факторов требует своего отражения во всех нормативных документах, посвященных безопасности жизнедеятельности человека и охране труда на производстве.

К числу таких основных нормативных документов в нашей стране относятся следующие государственные стандарты:

Слайд № 21

• ГОСТ 12.0.003–74 "Опасные и вредные производственные факторы";

• ГОСТ 12.1.003–83 "Шум. Общие требования безопасности" (ранее ГОСТ 12.1.003–76);

• ГОСТ 12.1.001–89 "Ультразвук. Общие требования безопасности" (ранее ГОСТ 12.1.001–75);

Слайд № 22

• ГОСТ 12.1.012–90 "Вибрационная безопасность. Общие требования";

• ГОСТ 12.1.045–84 "Электростатические поля. Допустимые уровни на рабочих местах и требования к проведению контроля";

• ГОСТ 12.1.002–84 "Электрические поля промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля на рабочих местах";

• ГОСТ 12.1.006–84 "Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля";



Слайд № 23

• ГОСТ 12.1.007–76 "Вредные вещества. Классификация и общие требования безопасности";

• ГОСТ 12.1.005–88 "Общие санитарно-гигиенические требования к воздуху рабочей зоны";

• ГОСТ 12.1.004–82 "Пожарная безопасность. Общие требования";

• ГОСТ 12.1.010–76 "Взрывобезопасность. Общие требования".

Кроме приведенного перечня государственных стандартов в качестве нормативных документов в области безопасности жизнедеятельности в нашей стране активно используются так называемые санитарные правила и нормы (СанПиН), санитарные нормы (СН), гигиенические нормы (ГН):

Слайд № 24

• СН 2.2.4/2.1.8.562–96 "Шум на рабочих местах, в помещениях жилых, общественных зданий, на территории жилой застройки";

• СН 3223–85 "Санитарные нормы допустимых уровней шума на рабочих местах";

• СН 2.2.4/2.1.8.583–96 "Инфразвук на рабочих местах, в жилых общественных помещениях и на территории жилой застройки";



Слайд № 25

• СН 6032–91 "Допустимые нормы напряженности электростатических полей и плотности ионного тока для персонала подстанций и воздушных линий постоянного тока ультра-высокого напряжения";

• СН 1742–77 "Предельно допустимые уровни воздействия постоянных магнитных полей при работе с магнитными устройствами и магнитными материалами";

• СН 3206–85 "Предельно допустимые уровни магнитных полей частотой 50 Гц";

• СН 5803–91 "Предельно допустимые уровни воздействия ЭМП диапазона частот 10–60 кГц";

Слайд № 26

• СанПиН 2.2.4.723–98 "Переменные магнитные поля промышленной частоты (50 Гц) в производственных условиях";

• СанПиН 2.2.4/2.1.8.055–96 "Электромагнитные излучения радиочастотного диапазона";

• СанПиН 2.2.2./2.4.1340–03 "Гигиенические требования к персональным электронно-вычислительным машинам и организации работ";

Слайд № 27

• ГН 2.1.8/2.2.4.019–94 "Временно допустимые уровни воздействия электромагнитных излучений, создаваемых системами сотовой радиосвязи";

• ГН 2.1.5.686–98 "Содержание вредных веществ в воздухе рабочей зоны";

Слайд № 28

• Нормы радиационной безопасности НРБ–99. Санитарные правила 2.6.1.758-99.

Перечисленные выше нормативные документы с успехом выполняют свои функции критериев безопасности каждый в своей области, устанавливая предельно допустимые уровни, дозы, концентрации. Однако для действительно корректной оценки комплексного действия негативных факторов и эффективного управления безопасностью жизнедеятельности человека на современном уровне требуется взаимная увязка всей существующей нормативной базы с общесистемных позиций.

Безопасность функционирования автоматизированных и роботизированных производств

Слайд № 29

Основными причинами воздействия на работающих опасных и вредных производственных факторов при использовании автоматизированного оборудования являются:

- нарушение условий эксплуатации оборудования;

- нарушение требований безопасности труда при организации автоматизированного участка, связанные с неправильной планировкой оборудования, пультов управления, транспортно-накопительных устройств;

- отказ или поломка технологического оборудования, промышленных роботов и манипуляторов;

- ошибочные действия оператора при наладке, регулировке, ремонте оборудования или во время работы его в автоматическом цикле;

- появление человека в рабочем пространстве оборудования;

- нарушение инструкций по ТБ;

- отказы в функционировании средств аварийной и диагностической сигнализации и отображения информации;

- ошибки в работе устройств программного управления и ошибки программирования.

При работе автоматизированных и роботизированных производств на персонал предприятия могут действовать все вредные и опасные факторы, источником которых являются сами технические устройства и в зависимости от особенностей технологического производства, вредные и опасные факторы производственной среды (микроклимат, освещение, наличие вредных веществ и т.д.).

Наибольший эффект по обеспечению безопасности технических систем в автоматизированных и роботизированных производствах достигается комбинацией мер, которые применяются разработчиками на стадии проектирования, с мерами, которые будут предприниматься потребителем на стадии эксплуатации этого оборудования. Основная роль по обеспечению безопасности технической системе отводиться этапу конструирования.

Слайд № 30

Конструирование с целью снижения риска в соответствии с ГОСТ ИСО/ТО 12100-2-2002 должно быть направлено на:

1.                 устранение наибольшего числа опасностей или уменьшение его посредством выбора оптимальных структуры и параметров конструкции;

2.                 ограничение опасности сокращением времени пребывания оператора в опасной зоне.



Слайд № 31

Первое направление реализуется следующими мероприятиями:

- выбором безопасных принципов действия механизмов и их элементов;

- снижением энергопотребления и сокращением накапливаемой энергии при работе оборудования;

- выбором максимально безопасных материалов для производства оборудования и деталей;

- применение встроенных в конструкцию средств защиты работающих и сигнализации;

- предусмотрение применения дополнительных средств защиты;

- выполнением эргономических и психофизиологических совместимостей оборудования и человека.

Слайд № 32

Второе направление реализуется повышением надёжности конструкции машин и ее элементов.

В соответствии с законодательством РФ оборудование должно иметь сертификат соответствия – документ, подтверждающий безопасность оборудования или изделия. Обязательная сертификация проводится на соответствие обязательным требованиям, содержащимся в ГОСТах или аналогичных им по статусу нормативных документах, а так же международных и национальных стандартах. Помимо сертификации продукция подлежит гигиенической оценке – процедуре подтверждения продукции санитарно-гигиеническими нормам.

Таким образом, совокупность организационных, технических и технологических мероприятий, направленных на снижение риска возникновения опасности от технической системы позволяют обеспечить необходимый уровень безопасности.





Наибольшую экологическую опасность представляют техногенные катастрофы, которые - сопровождаются выбросом вредных химических и радиоактивных материалов в окру­жающую сре­ду.

Химические катастрофы



Слайд № 33

Большую экологическую опасность представляют химические аварии. В результате аварии на химически опасном объекте может произойти нарушение технологических процессов, повреждение трубопроводов, емкостей, хранилищ, транспортных средств, приводящее к выбросу химически опасных веществ (ХОВ) в атмосферу в количествах, вызывающих массовое поражение людей, животных, а также химическое заражение воды, почвы и т.п. При этом образуется зона химического заражения.

В результате быстрого (1–3 мин.) перехода в атмосферу части химически опасного вещества из емкости при её разрушении образуется первичное облако. Вторичное облако ХОВ образуется в результате испарения разлившегося вещества с подстилающей поверхности.



Слайд № 34

Самая крупная химическая авария произошла в 1984 г. В ин­дийском городе Бхопале. Взрыв на предприятии американской компании «Юнион Карбайд» выбросил в атмосферу несколько десятков тонн метилизоцианата — сильного яда многосторон­него действия. В первые же часы после взрыва мно­жество по­страдавших погибло, тысячи людей ослепли. Всего катастрофа и Бхопале унесла более 2 тыс. человеческих жизней, пострадало не менее четверти населения 750-тысячного города.



Техногенные катастрофы могут проявиться в форме аварий технических систем, пожаров, взрывов и других трудно предсказуемых событий. Люди, попадая в зону действий этих событий, рискуют получить заболевания или травмы различной степени тяжести. Наиболее опасны аварии на предприятиях, химической, нефтехимической, нефтеперерабатывающей и ядерной промышленности. Аварии на подобных предприятиях приводят к многочисленным человеческим жертвам и значительному материальному ущербу, поскольку могут сопровождаться выбросом в атмосферу ядовитых веществ. Попадая в атмосферу, летучие ядовитые вещества в газообразном или парообразном состоянии образуют зоны химического заражения, площадь которых может достигать нескольких десятков, а иногда и сотен километров.

Оповещение гражданского населения.

Слайд № 35

При аварии и угрозе химического или радиоактивного заражения окружающей среды население оповещается по сетям проводного вещания, через наружные и квартирные громкоговорители, местные радио- и телевещательные станции.

Сирены, прерывистые гудки предприятий, а также сигналы специальных транспортных средств — это сигнал гражданской обороны «Внимание всем!». Услышав его, надо немедленно включить радиоприемник, телевизор, настроив их на основную программу местного вещания, и слушать экстренные сообщения местных органов власти или штаба гражданской обороны. Все дальнейшие действия определяются их указаниями.





Химическое заражение.

Слайд № 36

Получив информацию об аварии и опасности химического заражения, наденьте средства индивидуальной защиты органов дыхания или простейшие средства защиты кожи — плащ, накидку, затем укройтесь в ближайшем убежище или покиньте район бедствия. Ни в коем случае не укрывайтесь в подвальных и полуподвальных помещениях, а также на первых этажах многоэтажных зданий, поскольку в них могут скапливаться ядовитые вещества. Свои дома необходимо покинуть на 1-3 суток: пока не пройдет ядовитое облако и не будет локализован источник его образования.
Если отсутствуют средства защиты и поблизости нет убежища, оставайтесь дома. Плотно закройте окна и двери, дымоходы, вентиляционные отдушины. Заклейте щели в окнах и стыки рам лейкопластырем или обычной бумагой, зашторьте двери одеялами и плотными тканями. Надежная герметизация жилища значительно уменьшает проникновение ядовитых веществ внутрь помещения.





Покидая, в случае необходимости, свое убежище, выключите источники тепла и электроэнергии, потушите огонь в печи, закройте газ, возьмите с собой документы и необходимые вещи. Выходя на улицу, наденьте противогаз или ватно-марлевую повязку, плащ, резиновые сапоги и шапочку.

Если не было указано, куда идти, или Вы не услышали этой информации, то зону заражения следует покидать в направлении, перпендикулярном направлению ветра. При этом надо соблюдать следующие правила:

• на всем пути движения используйте простейшие средства защиты кожи и органов дыхания; двигайтесь быстро, но не бегите и не поднимайте пыль; избегайте прохода через тоннели, лощины, овраги и другие низменные участки местности — там возможны застой и скопление отравляющих веществ;

• выйдя из зоны заражения, снимите верхнюю одежду, промойте глаза и открытые участки тела водой, прополощите рот;

• при подозрении на отравление ЯВ исключите любые физические нагрузки, примите обильное питье и немедленно обратитесь к медицинскому работнику.





Распространение ядовитых промышленных веществ и признаки отравления

 Группа сильнодействующих ядовитых веществ насчитывает 34 наименования. Из них 21 вещество относится к аварийно-химически опасным веществам (АХОВ). Объединяет все эти вещества способность оказывать поражающее действие на организм — при попадании на кожу в капельно-жидком состоянии, а также при вдыхании их паров или мельчайших твердых частиц.

Слайд № 37

АХОВ (аварийно химически опасные вещества) — это химически опасные вещества, применяемые на объектах народного хозяйства, попадание которых в воздух, воду, грунт может вызвать массовую гибель людей, животных и растений.

Для характеристики токсических свойств АХОВ используют понятия ПДК — предельно допустимая концентрация, пороговая токсодоза, смертельная токсодоза.

Слайд № 38

Токсодоза (токсическая доза) — это количество вещества, которое вызывает токсический эффект. Она зависит от пути попадания вещества в организм, от его свойств, степени токсичности, а также от состояния организма в момент воздействия вещества.

Слайд № 39

Степень токсичности — показатель, характеризующий возможное неблагоприятное влияние на человека данного вещества при продолжительном контакте, определяемый на основе ГОСТ 12.1.007.

Слайд № 40

Пороговая токсодоза — это доза вещества, вызывающая первые признаки заражения у 50 % пораженных.

Слайд № 41

Смертельная токсодоза — это доза, вызывающая смерть у 50 % пораженных.

При производственной аварии с выбросом АХОВ образуется первичное зараженное облако, из которого вещество потом оседает на местности. При авариях емкостей и трубопроводов образуются участки россыпи или разлива опасного вещества. При его испарении с зараженной местности образуется вторичное облако, состоящее только из паров этого вещества. Глубина распространения облака ядовитых газов определяется характером поверхности и метеорологическими условиями – на ровной местности в условиях устойчивой атмосферы (отсутствие конвективных движений) облако распространяется на значительно большие расстояния, чем в условиях сильно развитой конвекции и наличия препятствий в виде леса.



Отравление угарным газом

Слайд № 42

Угарный газ (окись углерода) представляет собой бесцветный газ, образующийся при неполном сгорании углеродосодержащих веществ. Случаи хронического отравления описаны среди рабочих котелен, гаражей, мартеновских и литейных цехов и в других производствах.
Острое отравление угарным газом наблюдается обычно в быту в связи с преждевременным закрытием печной трубы, длительным пользованием духовыми тягами и пр. Гемоглобин, соединенный с угарным газом, теряет способность переносить кислород. Вследствие этого наступает кислородное голодание тканей, к которому наиболее чувствительна нервная система.

Слайд № 43

Острое отравление угарным газом может проявляться в легкой, средней и тяжелой степени. Легкая и средняя степени отравления проявляются головной болью, тошнотой, рвотой, общей слабостью, нарушением сердечной деятельности, обмороками. Тяжелая степень характеризуется развитием коматозного состояния с нарушением сердечной деятельности и дыхания, непроизвольным мочеиспусканием, исчезновением всех рефлексов. Может наступить смерть от паралича дыхательного или сердечно-сосудистого центра продолговатого мозга. В случае более благоприятного течения наблюдается выход из комы с развитием возбуждения, которое затем сменяется сонливостью, спонтанностью, нарушением памяти. При тяжелых формах интоксикации возможно поражение зрительных нервов с грубыми изменениями сетчатки глаза (отек, расширение вен, мелкие кровоизлияния вдоль сосудов), приводящими к атрофии зрительных волокон и полной потере зрения. Иногда развиваются трофические расстройства кожи (пятна с пузырями), токсическая пневмония, отек легких, инфаркт миокарда, что может быть причиной летального исхода. Хроническая интоксикация угарным газом характеризуется сердцебиением, чувством жара и внутреннего дрожания, повышением артериального давления и др.), обычно эти явления носят обратимый характер.



Лечение.

Слайд № 44

Первая помощь при остром отравлении угарным газом заключается в том, чтобы немедленно вынести пострадавшего из зоны отравления и применять реанимационные мероприятия для восстановления дыхания и сердечной деятельности: вдыхание карбогена, цититон, лобелин, управляемое аппаратное дыхание, сердечные средства, обменное переливание крови, кальция хлорид. При резком возбуждении и судорогах назначают хлоралгидрат, аминазин. В последующем рекомендуются биостимуляторы, гидротерапия, массаж, лечебная физкультура.

В промышленном производстве широко используются такие сильнодействующие ядовитые вещества, как синильная кислота, сероводород, фосген и др.

Отравление сероводородом

Слайд № 45

Сероводород - бесцветный газ с резким неприятным запахом.

Слайд № 46

Он так же, как и хлор тяжелее воздуха, следовательно, при аварии стелется по земле, заполняя низменные места овраги, затекая в подвалы, погреба, первые этажи зданий. В промышленности его получают на нефтехимических и газоперерабатывающих заводах, при производстве серной кислоты. Смеси сероводорода с воздухом, содержащие от 4 до 45 объемных процентов этого газа, взрывоопасны. На воздухе воспламеняется при температуре около 300 ⁰С.

Сероводород может встречаться как в производственных, так и природных условиях: в местах естественного выхода газов, серных минеральных вод, в глубоких колодцах и ямах, где имеются гниющие органические вещества, содержащие серу. В воздухе канализационных сетей концентрация сероводорода может достигать 2-16 %. В ряде производств (химическая промышленность, текстильное, кожевенное производство) сероводород выделяется в воздух в качестве побочного продукта. Это сильный нервный яд, который только в 5-10 раз уступает по токсичности синильной кислоте.

Сероводород оказывает как местное (на слизистые оболочки), так и общетоксическое действие. При концентрациях около 1,2 мг/л и выше наблюдается молниеносная форма отравления. Смерть наступает вследствие кислородного голодания. При концентрациях сероводорода в пределах от 0,02 до 0,2 мг/л и выше отмечаются симптомы отравления со стороны нервной системы, органов дыхания и пищеварения. Появляется головная боль, головокружение, бессонница, общая слабость, снижение памяти, чиханье, кашель, стеснение дыхания и в редких случаях острый отек легких со смертельным исходом. Наблюдаются тошнота, рвота, понос. Характерно поражение слизистой оболочки глаз - конъюнктивит, светобоязнь. Роговица покрывается точечными поверхностными эрозиями. Опасность отравления увеличивается в связи с потерей обоняния, что ограничивает возможность своевременного выхода работающих из загрязненной атмосферы.

При отравлении сероводородом на ранних стадиях появляется резкое раздражение слизистых оболочек (слезотечение, чиханье, кашель). Затем появляется общая слабость, тошнота, рвота, цианоз. Постепенно нарастает сердечная слабость и нарушение дыхания, коматозное состояние. При благоприятном исходе отравления сероводородом через 7- 14 месяцев можно обнаружить вегетативно-астенический синдром, снижение памяти, полиневритический синдром.

Лечение.

Слайд № 47

Первая помощь пострадавшему заключается прежде всего в том, чтобы вынести его из отравленной атмосферы на чистый воздух. Необходимо вводить сердечные и дыхательные аналептики. Рекомендуются также кровопускание, глюкоза, витамины, препараты железа. С целью профилактики отравлений сероводородом рекомендуется перед очисткой засыпать выгребные ямы железным купоросом. Защиту органов дыхания и глаз обеспечивают фильтрующие промышленные противогазы и изолирующие противогазы. Чтобы предохранить кожу человека, используют защитные прорезиненные костюмы, резиновые сапоги и перчатки.



Отравление синильной кислотой

Слайд № 48

Синильная кислота широко применяется на химических предприятиях и заводах по производству пластмасс, оргстекла и искусственного волокна. Она также применяется как средство борьбы с вредителями сельского хозяйства. Синильная кислота (цианистый водород) - бесцветная прозрачная жидкость. Она обладает своеобразным дурманящим запахом, напоминающим запах горького миндаля. Температура плавления -13,3 ⁰С, кипения - +25,7 ⁰С. Капли синильной кислоты на воздухе быстро испаряются: летом - в течение 5 мин, зимой - около 1 ч. В газообразном состоянии обычно бесцветна. Эта кислота легко растворяется в воде, спиртах, бензине и других органических растворителях. Пары хорошо адсорбируются текстильными волокнами и пористыми материалами, пищевыми продуктами, а также кирпичом, бетоном, древесиной. Диффундирует даже через яичную скорлупу. Синильная кислота разлагается в водных растворах при обычной температуре, после чего они перестают быть ядовитыми. Жидкая кислота активно вступает в реакцию с растворами щелочей и мало устойчива к окислителям. Синильная кислота - сильнейший яд нейротоксического действия. Отравление сможет наступить при вдыхании паров синильной кислоты, при попадании ее на кожу или же в желудок. Всасывается очень быстро. Смертельная доза синильной кислоты - 50-100 мг, цианида калия - 200 мг. При вдыхании небольших концентраций синильной кислоты наблюдается царапанье в горле, горький вкус во рту, головная боль, тошнота, рвота, боли за грудиной. При нарастании интоксикации урежается пульс, усиливается одышка, развиваются судороги, наступает потеря сознания. Кожа при этом ярко-розовая, слизистые оболочки синюшны. При вдыхании высоких концентраций синильной кислоты или при попадании ее внутрь появляются судороги, резкий цианоз и почти мгновенная потеря сознания вследствие паралича дыхательного центра. Смерть может наступить в течение нескольких минут (апоплексическая форма отравления).

Неотложная помощь. Нужно немедленно начать антидотную терапию:- ингаляция амилнитрита (2-3 ампулы),- тиосульфат натрия 50 мл 30 % раствора и 50 мл 1 % раствора метиленового синего внутривенно. 10 мл 1 % раствора нитрита натрия внутривенно медленно через 10 мин 2-3 раза,- глюкоза - 20-40 мл 40 % раствора внутривенно. Одновременно с антидотной терапией начать ингаляцию кислорода. Подкожно кордиамин, эфедрин. При попадании яда внутрь организма - промывание желудка 0,1 % раствором перманганата калия или 5 % раствором тиосульфата натрия. При нарушении дыхания - цититон, лобелин. При коме - искусственная аппаратная вентиляция легких.В природе синильная кислота в свободном и связанном виде встречается в растениях, например, в ядрах косточек горького миндаля, абрикосов, вишен, слив. Через кожу всасывается как газообразная, так и жидкая синильная кислота. Поэтому при длительном пребывании в атмосфере с высокой концентрацией кислоты без средств защиты кожи, пусть даже в противогазе, появятся признаки отравления в результате резорбции. Защиту органов дыхания от синильной кислоты обеспечивают фильтрующие и изолирующие противогазы. При этом непременно следует применять средства защиты кожи - защитные прорезиненные костюмы, резиновые сапоги и перчатки. Дегазацию синильной кислоты на местности не проводят, так как она высоко летучая. Закрытое же помещение для этого достаточно хорошо проветрить или опрыскать формалином.



Медицинская помощь пораженным АХОВ

Слайд № 49

АХОВ могут попадать в организм человека через дыхательные пути, желудочно-кишечный тракт, кожные покровы и слизистые. По скорости развития и характеру различают острые, подострые и хронические отравления. Острыми называются отравления, которые возникают через несколько минут или несколько часов с момента поступления яда в организм.

Общими принципами неотложной помощи при поражениях АХОВ являются:

Слайд № 50

- прекращение дальнейшего поступления яда в организм и удаление не всосавшегося;

- ускоренное выведение из организма всосавшихся ядовитых веществ;

- применение специфических противоядий (антидотов);

- восстановление и поддержание жизненно важных функций.



При ингаляционном поступлении АХОВ (через дыхательные пути) - надевание противогаза, вынос или вывоз из зараженной зоны, при необходимости полоскание рта, санитарная обработка.

В случае попадания АХОВ на кожу - механическое удаление, использование специальных дегазирующих растворов или обмывание водой с мылом, при необходимости полная санитарная обработка. Немедленное промывание глаз водой в течение 10-15 минут. Если ядовитые вещества попали через рот - полоскание рта, промывание желудка, введение адсорбентов, очищение кишечника. Перед промыванием желудка устраняются угрожающие жизни состояния, судороги, обеспечивается адекватная вентиляция легких, удаляются съемные зубные протезы. Пострадавшим, находящимся в коматозном состоянии, желудок промывают в положении лежа на левом боку. Зондовое промывание желудка осуществляют 10-15 л воды комнатной температуры (18-20 0С) порциями по 0,5-1 л. После окончания промывания через зонд вводятся адсорбент (3-4 ст. ложки активированного угля в 200 мл воды), слабительное: масляное (150-200 мг вазелинового масла) или солевое.

Неотложная помощь

При острых отравлениях через рот немедленно обильно промыть желудок водой с 20-30 г активированного угля или белковой водой (взбитый с водой яичный белок), после чего дать молоко. Можно рекомендовать слизистые отвары риса или овсянки и все это завершить приемом слабительного. В случае сильного ингаляционного отравления после выхода из зоны поражения пострадавшему необходим полный покой. Затем госпитализация.

Химическое поражение людей может произойти как при непосредственном воздействии вещества в момент аварии, так и (вторично) при контакте их с зараженной местностью или объектами, а техники и транспорта — при преодолении зараженных участков территории.

Особенностью АХОВ является тот факт, что непосредственного влияния на здания, сооружения и технологическое оборудование они не оказывают, но загрязняют их, что исключает контакт с ними людей. Работа на зараженных объектах возобновляется только после дегазации сооружений, зданий, производственных помещений и территории.

Среди многочисленных ядовитых веществ, используемых в промышленном производстве и экономике, наибольшее распространение получили хлор и аммиак.



Слайд № 51

Хлор — газ желто-зеленого цвета с резким запахом. Он тяжелее воздуха, поэтому скапливается в низинных участках местности, проникает в нижние этажи и подвальные помещения зданий. Сильно раздражает органы дыхания, глаза и кожу. При разливе из неисправных емкостей «дымит».

Применяется на хлопчатобумажных комбинатах для отбеливания тканей, при производстве бумаги, изготовлении резины, на станциях обеззараживания воды.

Меры предосторожности:

• не подходите к опасной зоне ближе чем на 200 м; держитесь наветренной стороны; избегайте низких участков поверхности, подвалов; не прикасайтесь к пролитому веществу; при пожаре не прикасайтесь к емкости; после выхода из очага пройдите медицинское обследование.

Признаки отравления: резкая боль в груди, сухой кашель, рвота, резь в глазах, слезотечение.

Первая помощь при отравлении хлором: на пострадавшего следует надеть противогаз или ватно-марлевую повязку (сложенный носовой платок, шарф, полотенце и т. д.), предварительно смочив ее водой или 2%-м раствором питьевой соды. Вывести его из зоны заражения, промыть открытые участки тела проточной водой (промывать в течение 15 мин), глаза— 1%-м раствором борной кислоты; дать теплое обильное питье (чай, молоко и т. п.), затем доставить пострадавшего в медицинское учреждение.



Слайд № 52

Аммиак— бесцветный газ с резким запахом «нашатырного спирта», легче воздуха. Острое отравление аммиаком приводит к поражению дыхательных путей и глаз. Применяется на объектах, где работают холодильные установки (мясокомбинаты, овощебазы, рыбоконсервные заводы), при производстве удобрений и другой химической продукции.

Меры предосторожности:

• не подходите к месту аварии ближе, чем на 200 м; держитесь наветренной стороны;

• соблюдайте меры пожарной безопасности; не курите; устраните источники огня и искр; не прикасайтесь к пролитому веществу; при пожаре не приближайтесь к емкостям; после выхода из очага пройдите медицинское обследование.

Признаки отравления: насморк, кашель, удушье, слезотечение, учащенное сердцебиение.

Первая помощь при отравлении аммиаком: на пострадавшего следует надеть противогаз или ватно-марлевую повязку (сложенный носовой платок, шарф, полотенце и т. п.), предварительно смочив ее водой или 5%-м раствором лимонной кислоты. Вывести его из зоны заражения, промыть открытые участки тела проточной водой в течение 15 мин, а глаза— 1%-м раствором борной кислоты и дать теплое обильное питье (чай, молоко и т. п.), затем доставить в медицинское учреждение.



Слайд № 53

Ртуть— тяжелая подвижная жидкость серебристого цвета — жидкий металл. Не растворима в воде. Тяжелее воды. Легколетуча, хорошо впитывается любой поверхностью. Пары ртути тяжелее воздуха. Скапливается в низких участках поверхности, подвалах, тоннелях. Применяется в производстве ртутных ламп, контрольно-измерительных приборов, термометров, манометров, барометров.

Меры предосторожности:

• не входите в опасную зону (радиус опасной зоны — 50 м); держитесь наветренной стороны; избегайте низких участков поверхности, подвалов; не прикасайтесь к пролитому веществу; после выхода из очага пройдите медицинское обследование.

Опасность для человека и признаки отравления. Ртуть опасна при вдыхании, попадании на кожу. Действует через неповрежденную кожу.

Симптомы: кашель, першение и боль в горле, металлический вкус во рту, слюнотечение, тошнота, рвота, головокружение, слабость, обмороки, дрожание конечностей, шаткость походки, спутанность сознания, нарушения речи.

 Первая помощь при отравлении ртутью. Вызвать «скорую помощь». Глаза обильно промыть водой, кожу — водой с мылом. Промыть желудок, на 1 стакан воды добавив 20—30 г активированного угля, после чего дать пить обволакивающее питье (кисель и т. п.), отхаркивающие средства, слабительное. Затем — свежий воздух, покой, тепло, чистая одежда.



Радиационные аварии и катастрофы:

катастрофа на Чернобыльской АЭС.



Слайд № 54



26 апреля 1986 года был разрушен четвёртый энергоблок Чернобыльской атомной электростанции, расположенной на территории Украины (в то время – Украинской ССР).



Слайд № 55



Разрушение носило взрывной характер, реактор был полностью разрушен, и в окружающую среду было выброшено большое количество радиоактивных веществ.

Авария расценивается как крупнейшая в своём роде за всю историю ядерной энергетики, как по предполагаемому количеству погибших и пострадавших от её последствий людей, так и по экономическому ущербу.

На момент аварии Чернобыльская АЭС была самой мощной в СССР.



В 1 час 23 минуты ночи, 26 апреля, на станции происходит взрыв. В первую секунду взрыва появилась уже одна жертва, это был Валерий Ходемчук. Он пошёл проверять насосы, это был ведущий оператор циркулярных насосов. В последние секунды своей жизни, Валерий заметил неполадку с насосами, их очень сильно трясло. Решив подойти проверить что с ними не так, прогремел взрыв. Сотрудник погиб мгновенно, тело по сей день не нашли.

Радиация - это коварный враг, она убивает не мгновенно, а постепенно, но были и люди, которые получили такую дозу радиации, от которой погибли в первый же день.

Неподалёку от Валерия Ходемчука находился и второй сотрудник станции, но он погиб не сразу, а на утро следующего дня. В первый день аварии погиб 31 человек.

Слайд № 56

А сейчас о героях – пожарных. Пожарные прибыли на станцию не зная на что идут, все думали что это обычный пожар. Буквально в одних рубахах выехали пожарные. Тушили пожар, поднимались на крышу станции, скидывали ногами горящий графит. Никто не знал о радиации. Но в первые минуты пожарных начало рвать, то количество радиации которое было вокруг станции в первые минуты взрыва, не описать словами, это место было похоже на горящий сгусток ядерного топлива, большой сгусток, в принципе, это так и было.

Если бы не эти пожарные, и их правильные действия и командование, огонь бы разрушил всю станцию, и последствия были бы в десятки раз больше, чем сейчас. А это бы уже коснулось каждого жителя Земли, вся Украина была бы зоной отчуждения. Только представьте, целая страна могла исчезнуть навсегда.

Слайд № 57



Почти все пожарные, тушившие 4-й энергоблок, умерли через несколько дней.

31 человек погиб в течение первых 3-х месяцев после аварии. Отдалённые последствия облучения, выявленные за последующие 15 лет, стали причиной гибели от 60 до 80 человек. 134 человека перенесли лучевую болезнь той или иной степени тяжести, более 115 тыс. человек                        из 30-километровой зоны были эвакуированы.

Для ликвидации последствий были мобилизованы значительные ресурсы, более 600 тыс. человек участвовали в ликвидации последствий аварии.

Слайд № 58



По данным Российского государственного медико-дозиметрического регистра за прошедшие годы среди российских ликвидаторов с дозами облучения выше 100 милиЗиверт (мЗв)  (это около 60 тыс. человек) несколько десятков смертей могли быть связаны с облучением. Всего за 20 лет в этой группе от всех причин, не связанных с радиацией, умерло примерно 5 тысяч ликвидаторов.



Слайд № 59

Причины катастрофы на Чернобыльской АЭС



 Различных объяснений причин Чернобыльской аварии довольно много. Но всего две из них выделяются как наиболее научные и разумные.

Первая из них появилась в августе 1986 г. Суть её сводится к тому, что в ночь на 26 апреля 1986 г. персонал 4-го блока ЧАЭС в процессе подготовки и проведения электротехнических испытаний 6 раз грубо нарушил Регламент, т.е. правила безопасной эксплуатации реактора. Причём в шестой раз вывел из его активной зоны не менее 204 управляющих стержней из 211 штатных, т.е. более 96%. В то время как Регламент требовал от них: «При снижении оперативного запаса реактивности до 15 стержней реактор должен быть немедленно заглушен». А до этого они преднамеренно отключили почти все средства аварийной защиты. Тогда, как Регламент требовал от них: «11.1.8. Во всех случаях запрещается вмешиваться в работу защиты, автоматики и блокировок, кроме случаев их неисправности…». В результате этих действий реактор попал в неуправляемое состояние, и в какой-то момент в нём началась неуправляемая цепная реакция, которая закончилась тепловым взрывом реактора.

Также отмечались «небрежность в управлении реакторной установкой», недостаточное понимание «персоналом особенностей протекания технологических процессов в ядерном реакторе» и потерю персоналом «чувства опасности».

В 1991 г. вторая государственная комиссия, образованная Госатомнадзором и состоящая в основном из рабочего персонала, дала другое объяснение причин Чернобыльской аварии. Его суть сводилась к тому, что у реактора 4-го блока имеются некоторые «конструкционные недостатки», которые «помогли» дежурной смене довести реактор до взрыва. В качестве главных из них обычно приводят положительный коэффициент реактивности по пару и наличие длинных (до 1 м) графитовых вытеснителей воды на концах управляющих стержней. Последние поглощают нейтроны хуже, чем вода, поэтому их одновременный ввод в активную зону, вытеснив воду, внёс такую дополнительную положительную реактивность, что оставшиеся 6…8 управляющих стержней уже не смогли её скомпенсировать. В реакторе началась неуправляемая цепная реакция, которая и привела его к тепловому взрыву.

В 1996 г. третья государственная комиссия, в которой тоже тон задавал рабочий персонал, проанализировав накопленные материалы, подтвердили выводы второй комиссии. В результате сложилось странное положение, когда три официальные государственные комиссии, в состав которых входили авторитетные каждый в своей области люди, изучали, фактически, одни и те же аварийные материалы, а пришли к диаметрально противоположным выводам. Было видно, что рабочий персонал, как и проектировщики, сильно заинтересованы в результатах расследования и пытаются снять с себя ответственность за аварию.

Поэтому действительно объективно и официально разобраться в истинных причинах Чернобыльской аварии способна только Национальная академия наук Украины, которая данный реактор не придумывала, не проектировала, не строила и не эксплуатировала.

Комиссия Национальной академии наук Украины сделала следующие выводы: Первопричиной Чернобыльской аварии стали непрофессиональные действия персонала 5-й смены 4-го блока ЧАЭС, который, скорее всего, увлёкшись рискованным процессом поддержания мощности реактора во время эксперимента, сначала просмотрел недопустимо опасный и запрещённый регламентом вывод управляющих стержней из активной зоны реактора, а затем задержался с нажатием кнопки аварийного глушения реактора. В результате в реакторе началась неуправляемая цепная реакция, которая закончилась его тепловым взрывом. Причиной первого нажатия кнопки аварийного глушения реактора послужил    «первый взрыв» реактора 4-го блока, который произошёл примерно в период от 01:23:20 до 01:23:30 и разрушил активную зону реактора.



Радиационная опасность

Слайд № 60

В настоящее время практически любая отрасль хозяйства и науки использует радиоактивные вещества и источники ионизирующих излучений.

Высокими темпами развивается ядерная энергетика. Ядерные материалы приходится возить, хранить, перерабатывать. Это создает дополнительный риск радиоактивного загрязнения окружающей среды, поражения людей, животных и растительного мира. В результате аварий могут возникнуть обширные зоны радиоактивного загрязнения местности и происходить облучение персонала ядерно— и радиационно-опасных объектов (РОО) и населения, что характеризует создавшуюся ситуацию как чрезвычайную.

Степень опасности и масштабы этой ЧС будут определяться количеством и активностью выброшенных радиоактивных веществ, а также распад ионизирующих излучений.



Слайд № 61

Радиационные аварии подразделяются на:

локальные — нарушение в работе РОО, при котором не произошел выход радиоактивных продуктов или ионизирующих излучений за предусмотренные границы оборудования, технологических систем, зданий и сооружений в количествах, превышающих установленные для нормальной эксплуатации предприятия значения;

местные — нарушение в работе РОО, при котором произошел выход радиоактивных продуктов в пределах санитарно-защитной зоны и в количествах, превышающих установленные нормы для данного предприятия;

общие — нарушение в работе РОО, при котором произошел выход радиоактивных продуктов за границу санитарно-защитной зоны и в количествах, приводящих к радиоактивному загрязнению прилегающей территории и возможному облучению проживающего на ней населения выше установленных норм.



Слайд № 62



К типовым радиационно-опасным объектам следует отнести: атомные станции, предприятия по изготовлению ядерного топлива, по переработке отработанного топлива и захоронению радиоактивных отходов, научно-исследовательские и проектные организации, имеющие ядерные реакторы, ядерные энергетические установки на транспорте.



Слайд № 63

 Основными поражающими факторами радиационных аварий являются:

 воздействие внешнего облучения (гамма — и рентгеновского; бета — и гамма-излучения; гамма — нейтронного излучения и др.);

внутреннее облучение от попавших в организм человека радионуклидов (альфа — и бета-излучение);

сочетанное радиационное воздействие как за счет внешних источников излучения, так и за счет внутреннего облучения;

комбинированное воздействие как радиационных, так и нерадиационных факторов (механическая травма, термическая травма, химический ожог, интоксикация и др.).

После аварии на радиоактивном следе основным источником радиационной опасности является внешнее облучение.

Ингаляционное поступление радионуклидов в организм практически исключено при правильном и своевременном применении средств защиты органов дыхания.

Внутренне облучение развивается в результате поступления радионуклидов в организм с продуктами питания и водой.

В первые дни после аварии наиболее опасны радиоактивные изотопы йода, которые накапливается щитовидной железой. Наибольшая концентрация изотопов йода обнаруживается в молоке, что особенно опасно для детей.

Через 2-3 месяца после аварии основным агентом внутреннего облучения становится радиоактивный цезий, проникновение которого в организм возможно с продуктами питания.

В организм человека могут попасть и другие радиоактивные вещества (стронций, плутоний), загрязнение окружающей среды которыми имеет ограниченные масштабы.



Слайд № 64

Характер распределения радиоактивных веществ в организме:

накопление в скелете (кальций, стронций, радий, плутоний);

концентрируются в печени (церий, лантан, плутоний и др.);

 равномерно распределяются по органам и системам (тритий, углерод, инертные газы, цезий и др.);

радиоактивный йод избирательно накапливается в щитовидной железе (около 30%), причем удельная активность ткани щитовидной железы может превышать активность других органов в 100-200 раз.



Основными параметрами, регламентирующими ионизирующее излучение, является экспозиционная, поглощенная и эквивалентная дозы.

Слайд № 65

 Экспозиционная доза — основана на ионизирующем действии излучения, это — количественная характеристика поля ионизирующего излучения.

Слайд № 66

Единицей экспозиционной дозы является рентген (Р).

Слайд № 67

В международной системе СИ единицей дозы является кулон на килограмм (Кл/кг) · 1Кл/кг=3876 Р.





Слайд № 68

Поглощенная доза — количество энергии, поглощенной единицей массы облучаемого вещества. Специальной единицей поглощенной дозы является 1 рад.

Слайд № 69

 В международной системе СИ — 1 Грей (Гр).1 Гр=100 рад.

Слайд № 70

Эквивалентная доза (ЭД) — единицей измерения является бэр. За 1 бэр принимается такая поглощенная доза любого вида ионизирующего излучения, которая при хроническом облучении вызывает такой же эффект, что и 1 рад рентгеновского или гамма-излучения.

Слайд № 71

В международной системе СИ единицей эквивалентной дозы является Зиверт (Зв).  1 Зиверт  равен 100 бэр.

Слайд № 72

 Организм человека постоянно подвергается воздействию космических лучей и природных радиоактивных элементов, присутствующих в воздухе, почве, в тканях самого организма. Уровни природного излучения от всех источников в среднем соответствуют 100 милибэр в год, но в отдельных районах — до 1000 милибэр в год.





Мероприятия по ограничению облучения населения и его защите в условиях радиационной аварии



Деятельность людей на зараженной местности значительно затруднена из-за медленного спада радиоактивности.

Мероприятия по ограничению облучения населения регламентируются «Нормами радиационной безопасности НРБ-99», установленными Министерством здравоохранения России в 1999 году, которые, в частности, сводятся к следующему:

В случае возникновения аварии должны быть приняты практические меры для восстановления контроля над источником излучения, сведения к минимуму доз облучения, количества облучаемых лиц, радиоактивного загрязнения окружающей среды, экономических и социальных потерь;

 Необходимо соблюдать принцип оптимизации вмешательства, т.е. польза от защитных мероприятий должна превышать вред, наносимый ими;

Срочные меры защиты следует применять в случае, если доза предполагаемого облучения за короткий срок (двое суток) достигает уровня, при котором возможны клинически определяемые детерминированные эффекты;

Слайд № 73

При хроническом облучении в течение жизни защитные мероприятия становятся обязательными, если годовые поглощенные дозы превышают установленные пределы;

- При планировании защитных мероприятий на случай радиационной аварии органами Роспотребнадзора устанавливаются уровни вмешательства (дозы и мощности доз облучения) применительно к конкретному радиационному объекту и условия его размещения с учетом вероятных типов аварии;

- При аварии, повлекшей за собой радиоактивное загрязнение обширной территории, на основании прогноза радиационной обстановки устанавливается зона радиационной аварии и осуществляются соответствующие мероприятия по снижению уровней облучения населения

-  На поздних стадиях развития аварий, повлекших за собой загрязнение обширных территорий долгоживущими радионуклидами, решения о защитных мероприятиях принимаются с учетом сложившейся радиационной обстановки и конкретных социально — экономических условий.

Слайд № 74

По степени опасности зараженную местность на следе выброса и распространения радиоактивных веществ делят на следующие 5 зон:

М — радиационной опасности — 14 мрад/ч;

А — умеренного заражения — 140 мрад/ч;

Б — сильного заражения — 1,4 рад/ч;

В — опасного заражения — 4,2 рад/ч;

Г — чрезвычайно опасного заражения — 14 рад/ч.



Определение зон радиоактивного заражения необходимо для планирования действий работающих на объекте, населения, подразделений МЧС; для планирования мероприятий по защите контингентов людей; определения возможного количества пострадавших вследствие аварии.

Для минимизации потерь в качестве предупредительных мер вокруг АЭС устанавливаются следующие зоны:

Слайд № 75

- санитарно — защитная — радиус 3 км;

- возможного опасного загрязнения — радиус 30 км;

- зона наблюдения — радиус 50 км;

-100 — километровая зона по регламенту проведения защитных мероприятий.



Защита населения при возможных авариях на объектах ядерной энергетики, в том числе и на атомных станциях, обеспечивается проведением комплекса организационных, инженерно — технических и санитарно — гигиенических мероприятий, включающих вопросы проектирования, строительства и эксплуатации радиационно — опасных объектов.

Меры обеспечения безопасности РОО организационного и технического характера проводятся по 3 уровням :

Слайд № 76

- Меры 1-го уровня направлены на предотвращение перерастания отказов оборудования и ошибок персонала в опасное происшествие или аварию.

- Меры 2-го уровня — обеспечение защиты от проектных аварий. Этот уровень обеспечивается системами безопасности: защитными, предотвращающими или ограничивающими повреждение ядерного топлива, оболочек твэлов (тепловыделяющих элементов, "урановых стержней") и первого контура; локализующими, которые не допускают или ограничивают выход радиоактивных веществ в окружающую атмосферу; управляющими, которые обеспечивают приведение в действие систем безопасности, контроль и управление ими в процессе выполнения заданных функций; обеспечивающими, которые снабжают системы безопасности энергией, рабочей средой и создают условия для их функционирования.

- Меры 3-го уровня предусматривают защиту от запроектных аварий, развивающихся с наложением двух и более отказов в системе безопасности при наличии ошибок персонала.



Эти меры реализуются на основе следующих принципов:

Слайд № 77

-  многоэшелонированной защиты, в соответствии с которой любая проектная авария не должна приводить к последующему нарушению систем локализации аварии;

- своевременного и эффективного использования систем безопасности;

-  обеспечение квалифицированной эксплуатации установки;

- снижения вероятности возникновения аварии за счет технологических мер безопасности, высокого качества проектирования и строительства РОО;

-  заблаговременной разработки аварийных планов защиты персонала, населения, окружающей среды при запроектных авариях и ликвидации их последствий.

Защита персонала и населения состоит в заблаговременном зонировании территорий вокруг радиационно-опасных объектов.

При этом устанавливаются следующие три зоны:

Слайд № 78

- экстренных мер защиты — это территория, на которой доза облучения всего тела за время формирования радиоактивного следа или доза внутреннего облучения отдельных органов может превысить верхний предел, установленный для эвакуации;

- предупредительных мероприятий — это территория, на которой доза облучения всего тела за время формирования радиоактивного следа или доза облучения внутренних органов может превысить верхний предел, установленный для укрытия и йодной профилактики;

- ограничений — это территория, на которой доза облучения всего тела или отдельных его органов за год может превысить нижний предел для потребления пищевых продуктов.

Зона вводится по решению государственных органов.



Слайд № 79

Основные мероприятия по защите от радиоактивного заражения:

- ограничение пребывания населения на открытой местности;

- профилактика переоблучения щитовидной железы (применение препаратов стабильного йода);

- защита органов дыхания подручными и промышленными средствами индивидуальной защиты;

- эвакуация населения.



Для защиты персонала и населения в случае аварии на РОО предусматриваются следующие мероприятии:

Слайд № 80

- создание автоматизированной системы контроля радиационной обстановки (АСКРО);

- создание локальной системы оповещения персонала и населения в 30-километровой зоне;

Слайд № 81

- строительство и готовность защитных сооружений в радиусе 30 километров вокруг РОО, а также возможность использования встроенных защитных сооружений и противорадиационных укрытий (ПРУ);

- определение перечня населенных пунктов и численности населения, подлежащего защите или эвакуации из зон возможного радиоактивного заражения;

- создание запасов медикаментов, средств индивидуальной защиты промышленного изготовления и других средств для защиты населения и обеспечения его жизнедеятельности;

Слайд № 82

- обучение и подготовка персонала и населения к действиям во время и после аварии; создание на РОО специальных формирований для ликвидации аварий и проведения спасательных работ;

- прогнозирование радиационной обстановки; организация радиационной разведки;

- проведение тренировок и учений на РОО и прилегающей территории.



 Прогнозирование радиационной обстановки в интересах выработки предупредительных мер защиты населения в удаленных от РОО районах осуществляется в соответствии с возможными фазами развития запроектной аварии. Ранней фазой является промежуток времени, когда критическими путями радиационного воздействия продуктов аварийного выброса на население будет внешнее облучение от аэрозольно-газового облака и радиоактивных выпадений, а также ингаляционное поступление радионуклидов в организм человека.

Ранняя фаза охватывает время от начала аварии до окончания формирования радиоактивного следа на местности.

В средней фазе критическими путями воздействия будут внешнее облучение от выпавших на местности радиоактивных веществ и поступление радионуклидов в организм человека с пищевыми продуктами местного производства. Средняя фаза продолжается от момента окончания формирования радиоактивного следа до завершения применения всех мер защиты населения.

В поздней фазе критическими путями воздействия будут внешнее облучение от радиоактивного следа и перроральное поступление радионуклидов по пищевой цепочке. Эта фаза длится до прекращения необходимости в выполнении защитных мер.



Основными мерами защиты населения на ранней фазе развития аварии являются укрытие в защитных сооружениях и герметизированных помещениях, эвакуация, йодная профилактика и применение средств индивидуальной защиты.

Также могут осуществляться и такие меры защиты, как медицинская помощь населению и блокирование загрязненной территории с регулированием входа и выхода из нее.

При укрытии населения в защитных сооружениях учитывается большая проникающая способность радиоактивных газов и аэрозолей радиоактивного облака, снижающая эффективность работы фильтров сооружений. Поэтому, к моменту подхода радиоактивного облака убежища приводятся в режим полной изоляции, а противорадиационные убежища (ПРУ)  герметизируются, для чего закрываются заслонки приточных и вытяжных коробов.

Кроме того, в ПРУ и герметизированных помещениях укрываемые надевают средства защиты. Такой режим продолжается 2-3 часа. Если выбросы продолжаются, режим сохраняется до изменения метеорологических условий.

Для вентиляции защитных сооружений может осуществляться кратковременное включение вентиляционных устройств. На время вентиляции укрываемые используют и средства защиты кожи.

Слайд № 83

Эвакуация населения происходит в два этапа. На первом этапе население транспортом зоны доставляется до границы зоны загрязнения. На втором — пересаживается на незагрязненный транспорт и доставляется в места размещения.

На границе зоны радиоактивного загрязнения организуется промежуточный пункт эвакуации, на котором эвакуируемые проходят регистрацию, дозиметрический контроль, санитарную обработку.

На средней фазе развития аварии проводится обследование загрязненных объектов, контроль радиоактивного загрязнения сельскохозяйственных продуктов, принимаются необходимые меры защиты населения от всех видов радиационной опасности.

На поздней фазе развития аварии на основании контроля радиационного загрязнения окружающей среды уточняются ранее намеченные мероприятия, принимаются меры защиты, обеспечивающие исключение переоблучения населения, оказавшегося на местности, загрязненной радиоактивными веществами вследствие их миграции, а также населения, возвращающегося из эвакуации.



Гигиенические требования к качеству и безопасности продовольственного сырья и пищевых продуктов, загрязненных радионуклидами.

Загрязнение радиоактивными веществами продовольствия, кормов, воды и водоисточников.

Слайд № 84

Радиоактивные вещества загрязняют сельскохозяйственные растения и урожай, которые из-за этого могут стать непригодными для использования в пищу человеку, и на корм животным.

Загрязнение радиоактивными веществами продуктов, кормов и воды могут быть значительным. Степень загрязнения отдельных продуктов и кормов зависит от времени года, характеру сельского — и лесохозяйственного производства, условий хранения, интенсивности выпадения радиоактивных веществ, их физико-химических особенностей. Радиоактивные вещества загрязняют корма, урожай и продукты питания при выпадении из радиоактивного облака, при вторичном пылеобразовании радионуклидов с питательными веществами.

Содержание радиоактивных веществ в кормах и продуктах преимущественно зависит от содержания их в атмосфере. Наибольшее количество цезия-137 содержится в зерновых продуктах, в мясе, в молоке, в фруктах и меньше всего содержится в овощах.

В сухую погоду радиоактивная пыль оседает на открытые корма и продукты, а также может проникать сквозь негерметичную тару и негерметично закрытые каморы, хранилища. В пористые продукты, такие как хлеб, макаронные изделия, сухари — радионуклиды проникают на глубину пор. В дождливую погоду радиоактивные вещества выпадают вместе с дождем, проникают через тару в продукты на такую же глубину, как и вода. Вода и ветер способствуют более глубокому проникновению радиоактивных веществ в незащищенные продукты и корма.

В зависимости от вида продуктов и кормов, от способа их хранения, от метеорологических условий радионуклиды могут проникать в пшено на глубину до 1 см, в сахар-песок — до 2 см, в зерно — до 3 см, в кукурузу — до 10 см, в горох — до 30 см, комбикорма, в сено и солому в скирдах — до 20 см, в сено в тюках — до 7 см. На овощи, фрукты, мясо, сало радиоактивные вещества выпадают и прилипают к ним.

После ядерной аварии на Южном Урале (1957 г.) основным источником поступления радионуклидов в организм человека в первый период после аварии был хлеб. Позднее, когда главным звеном стала система грунт — растение, основными источниками поступления стронция-90 были молоко, хлеб и вода.

В период после аварии на Чернобыльской АЭС (май — июнь 1986 года) основным элементом загрязнения сельскохозяйственной продукции был йод-131, который поступал в организм главным образом с молоком, в меньшем количестве — с овощами.

Загрязнение радиоактивными веществами озер, ставков, рек и грунтовых вод происходит при непосредственном оседании из атмосферы или с осадками, а также за счет поверхностного стекания и инфильтрации в грунт с последующим перенесением через водоносный горизонт в водоемы. Некоторые радиоизотопы оседают на дно, другие переходят в раствор.



Средства снижения травмоопасности технических систем

Слайд № 85

Многие технологические процессы сопровождаются повышенной опасностью механического травмирования работников в результате воздействия движущихся частей оборудования или транспортных средств, падения с высоты, поражение электрическим током и т.д. Размеры опасной зоны в пространстве могут быть и постоянными и переменными, что обусловливает необходимость применения таких средств защиты, которые бы ограничили доступ человека в опасную зону или, если это невозможно сделать, снизили бы интенсивность и время действия опасных факторов до таких показателей, при которых повреждений человека не происходило. Все многообразие средств защиты от механического травмирования перечислено в ГОСТ 12.4.125-83 «Средства коллективной защиты работающих от воздействия механических факторов. Классификация». В соответствии с этим документом, Слайд № 86 средство коллективной защиты (СКЗ) от воздействия механических факторов – это СКЗ, исключающее воздействие на работающего опасного производственного фактора, вызываемого движением и (или) перемещением материального тела. Применяют для изоляции оголенных токоведущих частей, зон интенсивных излучений (тепловых, ЭМ, ИИ), зон выделения вредных веществ или рабочие места, находящиеся на высоте. Их конструктивные исполнения весьма разнообразны и зависят от вида оборудования, специфики опасных и вредных факторов на производстве. Приведем краткую характеристику этих средств (Слайд № 87).

1. Оградительные устройства (ограждения) – это устройства, препятствующие появлению человека в опасной зоне. Ограждения могут быть стационарными (несъёмными), подвижными (съёмными) и переносными. Практически ограждения выполняются в виде различных сеток, решеток, экранов, кожухов и т.д. они должны иметь такие размеры и быть установлены таким образом, чтобы в любое время исключить доступ человека в опасную зону. При устройстве ограждений должны соблюдаться определённые требования:

ПО КОНСТРУКТИВНОМУ ИСПОЛНЕНИЮ

- СТАЦИОНАРНЫЕ, ПЕРЕДВИЖНЫЕ

ПО ПРИНЦИПУ ДЕЙСТВИЯ

-МЕХАНИЧЕСКИЕ

- ЭЛЕКТРИЧЕСКИЕ

- ГИДРАВЛИЧЕСКИЕ И ДР.

ограждения должны быть прочными, чтобы удерживать удары частиц, возникающих при обработке деталей, а так же случайное воздействие персонала и быть надежно закрепленными;

- все открытые вращающиеся и движущиеся части машин должны быть закрыты ограждениями;

- внутренняя поверхность ограждений должна быть окрашена в яркие цвета (ярко-красный, оранжевый), чтобы было заметно, если ограждение снято;

- со снятым или повреждённым ограждением работа запрещена.

2. Предохранительные устройства - устройства, предупреждающие возникновение опасных производственных факторов. Они предупреждают выброс материала, отключают оборудование при перегрузке, обеспечивают безопасный выпуск избытков газов, пара или жидкости и т.д. Общеизвестный пример такого устройства – плавкие электрические предохранители («пробки»), предназначенные для защиты электрической сети от больших токов, вызываемых короткими замыканиями и очень большими перегрузками. Такие токи могут повредить электроаппаратуру и изоляцию проводов, а так же привести к пожару. В целом, всё многообразие предохранительных устройств объединяют в 2 группы: ограничительные и блокировочные.

Блокировочные устройства исключают возможность проникновения человека в опасную зону или устраняют опасный фактор на время пребывания человека в опасной зоне. Широко известно применение фотоэлектрических блокировочных устройств в конструкциях турникетов. К ограничительным устройствам относят устройства, предохраняющие движущиеся механизмы от выхода за установленные пределы, например, концевые выключатели или ограничители подъема.

3) Тормозное устройство - устройство, предназначенное для замедления или остановки производственного оборудования при возникновении опасного производственного фактора.

4) Устройство автоматического контроля и сигнализации - устройство, предназначенное для контроля передачи и воспроизведения информации (цветовой, звуковой, световой и др.) с целью привлечения внимания работающих и принятия ими решения при появлении или возможном возникновении опасного производственного фактора

5) Устройство дистанционного управления - устройство, предназначенное для управления технологическим процессом или производственным оборудованием за пределами опасной зоны. Действие этих устройств основано на использовании телевизионных или телеметрических систем, а так же визуального наблюдения с удалением на достаточное расстояние от опасных зон, что позволяет убрать персонал из труднодоступных зон и зон повышенной опасности. Чаще всего системы дистанционного управления используют при работе с радиоактивными, взрывоопасными, токсичными и легковоспламеняющимися веществами и материалами.

6) Сигнализация - это устройства, предупреждающие обслуживающий персонал о пуске и остановке оборудования, нарушениях и экстремальных отклонениях технологических процессов. В зависимости от назначения все системы сигнализации принято делить на:

- оперативную – представляет текущую информацию о протекании различных технологических процессов;

- предупредительную – включается в случае возникновения опасности;

- опознавательную – служит для выделения наиболее опасных узлов, механизмов промышленного оборудования и зон. Реализуется опознавательная сигнализация с помощью опознавательного окрашивания элементов в сигнальные цвета и знаков безопасности (Слайд № 88).

В красный свет окрашивают сигнальные лампочки, предупреждающие об опасности, кнопку «стоп», противопожарный инвентарь, токоведущие шины и др. В желтый – элементы строительных конструкций, которые могут явить причиной получения травм персоналом, внутризаводской транспорт, ограждения, устанавливаемые на границах опасных зон и т.д. В зеленый цвет окрашивают сигнальные лампы, двери эвакуационных и запасных выходов, конвейеры и другое оборудование.

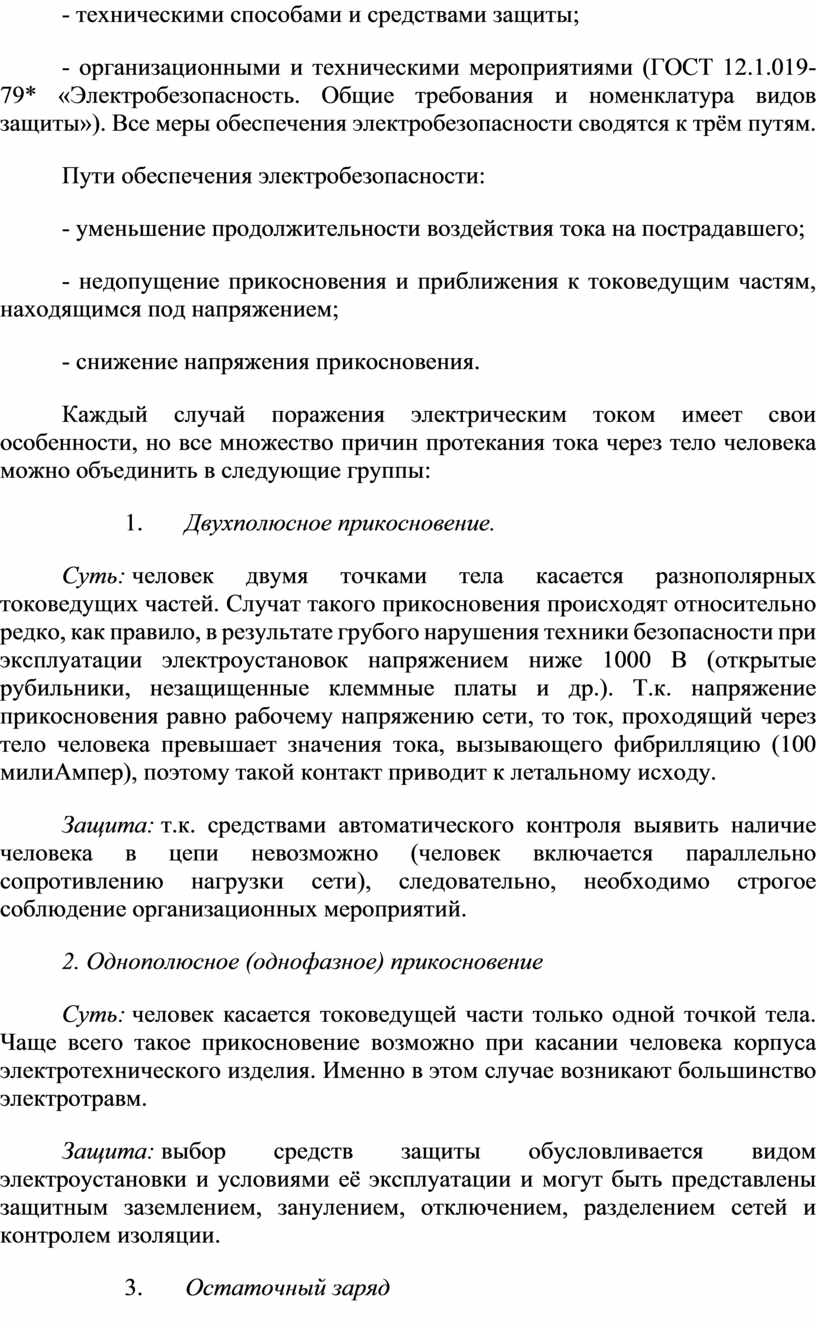

Технические средства защиты от поражения электрическим током

Слайд № 89

В общем числе травм на производстве с временной доля электротравм незначительна – около 2 %, однако среди травм с летальным исходом электротравмы занимают ведущее место – более 12%, т.е. каждая седьмая смертельная травма вызвана электрическим током. Основными причинами массовости электротравматизма являются:

- физиологическая несовместимость электрического тока и биологических процессов в организме;

- отсутствие внешних признаков опасности оголенных токоведущих частей или металлических конструкций, случайно оказавшихся под напряжением (нет дыма, свечения и других угрожающих признаков);

- недооценивание работниками величины опасности.

Степень опасного и вредного воздействия на человека электрического тока, электрической дуги и электромагнитных полей зависит от:

- рода и величины напряжения и тока;

- частоты электрического тока;

- пути через тело человека и продолжительности воздействия электрического тока или электромагнитного поля на организм человека;

- условий внешней среды.

В целом, электробезопасность должна обеспечиваться:

- конструкцией электроустановок;

- техническими способами и средствами защиты;

- организационными и техническими мероприятиями (ГОСТ 12.1.019-79* «Электробезопасность. Общие требования и номенклатура видов защиты»). Все меры обеспечения электробезопасности сводятся к трём путям.

Пути обеспечения электробезопасности:

- уменьшение продолжительности воздействия тока на пострадавшего;

- недопущение прикосновения и приближения к токоведущим частям, находящимся под напряжением;

- снижение напряжения прикосновения.

Каждый случай поражения электрическим током имеет свои особенности, но все множество причин протекания тока через тело человека можно объединить в следующие группы:

1.                 Двухполюсное прикосновение.

Суть: человек двумя точками тела касается разнополярных токоведущих частей. Случат такого прикосновения происходят относительно редко, как правило, в результате грубого нарушения техники безопасности при эксплуатации электроустановок напряжением ниже 1000 В (открытые рубильники, незащищенные клеммные платы и др.). Т.к. напряжение прикосновения равно рабочему напряжению сети, то ток, проходящий через тело человека превышает значения тока, вызывающего фибрилляцию (100 милиАмпер), поэтому такой контакт приводит к летальному исходу.

Защита: т.к. средствами автоматического контроля выявить наличие человека в цепи невозможно (человек включается параллельно сопротивлению нагрузки сети), следовательно, необходимо строгое соблюдение организационных мероприятий.

2. Однополюсное (однофазное) прикосновение

Суть: человек касается токоведущей части только одной точкой тела. Чаще всего такое прикосновение возможно при касании человека корпуса электротехнического изделия. Именно в этом случае возникают большинство электротравм.

Защита: выбор средств защиты обусловливается видом электроустановки и условиями её эксплуатации и могут быть представлены защитным заземлением, занулением, отключением, разделением сетей и контролем изоляции.

3.                 Остаточный заряд

Суть: под остаточным, понимается заряд на конденсаторе, сохраняющийся некоторое время после отключения источника питания. Поражение человека происходит при прикосновении его к одной из обмоток конденсатора. Чаще всего от остаточного заряда формируются вторичные электротравмы.

Защита: соблюдение основного правила техники безопасности: после снятия рабочего напряжения не берись за токоведущие части, предварительно не разрядив ёмкости.

3.                 Наведенный заряд

Суть: в этом режиме человек прикасается к металлическому нетоковедущему предмету, находящемуся в зоне внешнего электромагнитного поля. Формы проявления разнообразны. Опасными последствиями являются вторичные электротравмы, ожог искровым разрядом, пожар при воспламенении топлива.

5.Заряд статического электричества

Суть: человек прикасается к металлическому предмету, изолированному от земли или к конструкции из изоляционного материала, несущего заряд статического электричества. Возможность формирования статического электричества увеличилась в связи с массовым применением пластмасс, обладающих высоким сопротивлением.

Защита: обеспечивается путём формирования цепей для снятия зарядов статического электричества (заземление металлоконструкций, снижение омнического сопротивления изоляционных материалов путём введения в них проводящих примесей, периодического обливания изоляционных конструкций проводящими жидкостями ит.д.)

6. Напряжение шага

Суть: действию тока человек может подвергнуться, находясь на поверхности земли вблизи места замыкания на землю. Напряжением шага называется разность потенциалов двух точек поверхности земли, на которых находится человек, при этом в расчётах ширина шага принимается равной 0.8 м. Этот вид напряжения зависит от максимального потенциала в зоне растекания и расстояния, на котором находится человек от места замыкания.

7. Электрический пробой воздушного промежутка

Суть: эта схема включения характерна для высоковольтных цепей, когда человек приближается на недопустимо близкое расстояние к высоковольтной токоведущей части. В результате происходит электрический пробой воздушного промежутка и формируется дуговой разряд. При неблагоприятных условиях, когда цепь тока не прерывается, термическую травму завершает биологическое поражение током и формируется ожог, разрушаются кожные покровы, мышечная и костная ткани.

Защита: достигается путём обеспечения недоступности токоведущих частей оборудования.

Итак, все виды мероприятий по защите человека от поражения электрическим током объединяются в две группы: организационные и технические, которые способны защитить человека как при прямом, так и при косвенном контакте с токоведущими частями электрооборудования.

Выбор технических способов и средств защиты устанавливаются с учетом:

а) номинального напряжения, рода и частоты тока электроустановки;

б) способа электроснабжения (от стационарной сети, от автономного источника питания электроэнергией);

в) режима нейтрали (средней точки) источника питания электроэнергией (изолированная, заземленная нейтраль);

г) вида исполнения (стационарные, передвижные, переносные);

д) возможности снятия напряжения с токоведущих частей, на которых или вблизи которых должна производиться работа;

е) характера возможного прикосновения человека к элементам цепи тока:

- однофазное (однополюсное) прикосновение;

- двухфазное (двухполюсное) прикосновение;

- прикосновение к металлическим нетоковедущим частям, оказавшимся под напряжением;

ж) возможности приближения к токоведущим частям, находящимся под напряжением, на расстояние меньше допустимого или попадания в зону растекания тока;

з) видов работ: монтаж, наладка, испытание, эксплуатация электроустановок, осуществляемых в зоне расположения электроустановок, в том числе в зоне воздушных линий электропередачи.

и) условий внешней среды:

·                     особо опасные помещения – характеризуются наличием одного из трёх условий: особой сырости, когда относительная влажность воздуха близка к 100%;   химически активной среды, когда содержащиеся пары или образующиеся отложения действуют разрушающе на изоляцию и токоведущие части оборудования; двух и более признаков одновременно, свойственных помещениям с повышенной опасностью.

·                     помещения повышенной опасности – характеризуются наличием следующих признаков: сырости, когда относительная влажность превышает 75%; высокой температуры воздуха (выше 35ºC); токопроводящей пыли (угольная, металлическая и др.); токопроводящих полов (металлических, земляных, железобетонных, кирпичных и т.п.); возможности одновременного прикосновения человека к имеющим соединение с землёй металлоконструкциям зданий, технологическим аппаратам с одной стороны и к металлическим корпусам электрооборудования – с другой.

·                     помещения без повышенной опасности – это сухие, беспыльные помещения с нормальной температурой воздуха и с изолирующими полами, т.е. в которых отсутствуют условия, свойственные помещениям с повышенной опасностью и особо опасным.

·                     на открытом воздухе

Приведем краткую характеристику способов реализации средств защиты от электроопасности.

1.                 Изоляция токопроводящих частей и её непрерывный контроль. Для предупреждения электропоражений применяется рабочая изоляция токоведущих частей, кроме того применяется двойная изоляция – это изоляция металлических частей электрооборудования нормально не находящихся под напряжением. Согласно Правил устройства электроустановок сопротивление изоляции должно быть не менее 0.5 - 10·10⁶ Ом. Этот метод защиты имеет недостаток – при пробое на корпусе работа установки не прекращается и человек не подозревает об опасности. Основной характеристикой изоляции является сопротивление, которое способно уменьшаться при увлажнении, загрязнении, нагревании, в связи с чем, необходим постоянный контроль за её состоянием. Существуют основные и дополнительные изолирующие средства. Основными называют такие средства, изоляция которых надежно выдерживает рабочее напряжение. Дополнительные средства усиливают изоляцию человека от токопроводящих частей и земли. В таблице 3.4.1 приведены основные сведения об изолирующих электрозащитных средствах.

2.                 Обеспечение недоступности токоведущих частей. Прикосновение к токоведущим частям электроустановок всегда опасно, а при напряжении выше 1000 В

Слайд № 90

– Классификация изолирующих электрозащитных средств

Вид	Напряжение электроустановки, Вольт
	До 1000	Выше 1000
Основные	-Изолирующие штанги, -изолирующие и токоизмерительные клещи, -диэлектрические перчатки, -инструмент с изолированными рукоятками, -указатели напряжения	- Оперативные и измерительные штанги, - изолирующие и токоизмерительные клещи, - указатели напряжения, - изолирующие устройства и приспособления для ремонтных работ
Дополнительные	-Диэлектрические галоши, - диэлектрические резиновые коврики, - изолирующие подставки	_ Диэлектрические перчатки и обувь, - диэлектрические резиновые коврики, - изолирующие подставки

Опасно даже приближение к токоведущим частям. Чтобы исключить прикосновение или приближение к токоведущим частям обеспечивается недоступность посредством:

- сплошных или сетчатых ограждений;

- блокировок (при напряжении выше 250 В), которые автоматически отключают питание от токоведущих частей электроустановок;

- расположении токоведущих частей на недоступной высоте или в недоступном месте.

3) Защитное отключение – система защиты, обеспечивающая безопасность путём автоматического отключения электроустановки за 0.03 – 0.1 секунды при возникновении аварийной ситуации. При применении защитного отключения безопасность обеспечивается её быстродействием. Устройства защитного отключения наиболее эффективное средство обеспечения электробезопасности, однако, как любая сложная система обладает определённым уровнем надёжность, что обусловливает необходимость их применения в сочетании с защитным заземлением и занулением.

4) Защитное заземление – преднамеренное электрическое соединение с землей или её эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением вследствие замыкания на корпус и по другим причинам. Принцип действия защитного заземления – снижение до безопасных значений напряжений прикосновения и шага, обусловленных замыканием на корпус, что достигается путём уменьшения потенциала заземлённого оборудования, а также путём выравнивания потенциалов основания, на котором стоит человек и заземлённого оборудования. Область применения:

- сети, напряжением до 1000 В переменного тока трехфазные трехпроводные с изолированной нейтралью, однофазные двухпроводные, изолированные от земли, а так же постоянного тока двухпроводные с изолированной средней точкой обмоток источника тока;

- сети напряжением выше 1000 В переменного и постоянного тока с любым режимом нейтральной или средней точки обмоток источников тока.

Защитное заземление необходимо отличать от рабочего и заземления молниезащиты.

Слайд № 91

Рабочее заземление – преднамеренное соединение с землей отдельных точек электрической цепи.

Слайд № 92

Заземление молниезащиты – преднамеренное соединение с землёй молниеприёмников и разрядников в целях отвода от них токов молнии в землю.

Осуществляется защитное заземление с помощью заземляющего устройства – совокупности проводников к заземлителю.

Слайд № 93

Заземлитель – проводник или совокупность соединённых между собой проводников, находящихся в соприкосновении с землёй.

Заземлители могут быть естественными (находящиеся в земле металлические предметы) иискусственными (вертикальные и горизонтальные электроды).

Заземляющее устройство бывает 2 видов: контурное и выносное.

Контурное заземляющее устройство характеризуется тем, что электроды его заземлителя размещаются по контуру (периметру) площадки, на которой находится заземляемое оборудование. Т.к. электроды распределяются по площадке равномерно, то контурное заземление называют распределённым.

В случае, если оборудование, подлежащее защите расположено рассредоточено или при высоком сопротивлении земли на данной территории (песчаные или скалистые грунты) применяют выносное зеземляющее устройство. Недостатком выносного устройства является отдалённость заземлителя от защищаемого оборудования.

5) Защитное зануление предназначено для защиты в трёхфазных четырёхпроводных сетях с глухозаземлённой нейтралью, работающих под напряжением до 1000 В, т.к. в этих сетях использование защитного заземления не эффективно. Обычно это сети 220/127, 380/220, 660/380 В. Зануление – это преднамеренное соединение с нулевым защитным проводником металлических нетокопроводящих частей, которые могут оказаться под напряжением. Оно превращает пробой на корпус в короткое замыкание между фазным и нулевым проводами и способствует протеканию тока большой силы через устройства защиты сети, а конечном итоге - быстрому отключению поврежденного оборудования. Ток короткого замыкания должен в 3 раза превышать номинальный ток плавкой вставки предохранителя.

6) Электрическое разделение сетей – это разделение электрической сети на отдельные электрически не связанные между собой участки с помощью разделительных трансформаторов. Из-за большой протяженности и разветвлённости электрической сети, она имеет большую ёмкость и небольшое сопротивление исправной изоляции фаз. Вследствие этого могут возникнуть большие токи замыкания на землю и повышается опасность при прикосновении человека к фазе. Для снижения этой опасности электрическую сеть разделяют на несколько небольших сетей (до 1000 В) такого же напряжения, т.к. они обладают небольшой ёмкостью и большим сопротивлением фаз.

7) Для обеспечения безопасности работ в действующих электроустановках должны выполняться следующие организационные мероприятия:

- назначение лиц, ответственных за организацию и безопасность производства работ;

- оформление наряда или распоряжения на производство работ;

- осуществление допуска к проведению работ;

- организация надзора за проведением работ;

- оформление окончания работы, перерывов в работе, переводов на другие рабочие места;

- установление рациональных режимов труда и отдыха.

Таким образом, к работе в электроустановках должны допускаться лица, прошедшие инструктаж и обучение безопасным методам труда, проверку знаний правил безопасности и инструкций в соответствии с занимаемой должностью применительно к выполняемой работе с присвоением соответствующей квалификационной группы по технике безопасности и не имеющие медицинских противопоказаний.

Для обеспечения безопасности работ в электроустановках следует выполнять:

-отключение установки (части установки) от источника питания;

-проверка отсутствия напряжения;

-механическое запирание приводов коммутационных аппаратов,

-снятие предохранителей, отсоединение концов питающих линий и другие меры, исключающие возможность ошибочной подачи напряжения к месту работы;

-заземление отключенных токоведущих частей (наложение переносных заземлителей, включение заземляющих ножей);

-ограждение рабочего места или остающихся под напряжением токоведущих частей, к которым в процессе работы можно прикоснуться или приблизиться на недопустимое расстояние.

Средства индивидуальной защиты (СИЗ)

Номенклатура СИЗ включает в себя обширный перечень средств, применяемых в производственных условиях и средств, используемых в чрезвычайных ситуациях (Слайд № 94).

Таким образом, всё многообразие средств индивидуальной защиты можно объединить в следующие группы:

Слайд № 95

- средства защиты кожи (СЗК);

- средства защиты головы;

- средства защиты глаз и лица;

- средства защиты органов слуха;

- средства защиты органов дыхания (СИЗОД).

Средства защиты кожи необходимы при контакте с веществами и материалами, вредными для кожи; механических воздействиях, в результате которых появляются царапины и раны, а кожа становится более восприимчивой к воздействию вредных веществ. Риск такого рода воздействия можно снизить в тех случаях, когда:

- кожа является здоровой, не травмированной и обладает способностью к сопротивлению;

- когда при выполнении трудовых операций происходит наименьший контакт с вредными веществами;

- когда есть возможность заменить вредные вещества и материалы менее вредными;

- когда снижается частота и продолжительность контактов с вредными веществами.

Средства защиты головы предназначены для предохранения головы от падающих и острых предметов, а также для смягчения ударов. Выбор шлемов и касок зависит от вида выполняемых работ. Они должны использоваться в следующих условиях:

- существует риск получить травму от материалов, инструментов или других острых предметов, которые падают вниз, опрокидываются, соскальзывают, выбрасываются или сбрасываются вниз;

- имеется опасность столкновения с острыми выпирающими или свивающими предметами, остроконечными предметами, предметами неправильной формы, а так же с подвешенными или качающимися тяжестями;

- существует риск соприкосновения головы с электрическим проводом.

Необходимо подбирать каску в соответствии с характером выполняемой работы и размером головы.

Средства защиты глаз и лица необходимо использовать для предохранения воздействия вредных механических, химических и лучевых воздействий.

Средства защиты органов слуха используют в шумных производствах. Существуют различные типы средств защиты органов слуха: беруши, наушники. Правильное и постоянное применение средств защиты слуха снижает шумовую нагрузку для берушей на 10-20, а для наушников на 20-30 дБ.

Средства защиты органов дыхания. Окружающая воздушная среда может быть загрязнена аэрозолями и/или газами и парами. Может также иметь место недостаток кислорода.

При выборе СИЗОД также необходимо учитывать:

- температуру и влажность воздуха,

- концентрации вредных веществ и их состояние (пары, газы, аэрозоли),

- содержание кислорода,

- факторы, характеризующие тяжесть и условия труда.

Существуют два различных метода обеспечения индивидуальной защиты органов дыхания от воздействия окружающей воздушной среды:

- очистка воздуха (фильтрующие СИЗОД);

- подача чистого воздуха или дыхательной смеси на основе кислорода от какого-либо источника (изолирующие СИЗОД).

Фильтрующие средства подают в зону дыхания очищенный от примесей воздух. Достоинствами фильтрующих средств являются возможность свободного передвижения человека и простота решения при смене рабочего места. Недостатки заключаются в следующем:

- фильтры обладают ограниченным сроком годности;

- затруднённостью дыхания из-за сопротивления фильтра;

- ограниченность работы с фильтром по времени применения, за исключением фильтрующей маски с поддувом.

Фильтрующие СИЗОД без принудительной подачи воздуха по конструкции подразделяют на:

- фильтрующие лицевые части с клапанами / без клапанов;

- лицевые части из изолирующих материалов с фильтрами и с клапанами / без клапанов. Лицевые части из изолирующих материалов подразделяют на полумаски / четверть маски и маски.

Противоаэрозольные фильтрующие лицевые части и фильтры по эффективности защиты подразделяют на следующие классы:

- низкой эффективности;

- средней эффективности;

- высокой эффективности.

Противогазовые фильтрующие лицевые части по времени защитного действия подразделяют на следующие классы:

- низкой эффективности;

- средней эффективности.

Противогазовые фильтры по времени защитного действия подразделяют на следующие классы:

- низкой эффективности;

- средней эффективности;

- высокой эффективности.

Противогазоаэрозольные фильтрующие СИЗОД могут представлять собой любую комбинацию из представленных выше лицевых частей или фильтров. Более подробные детали классификации приведены в стандартах общих технических условий на различные виды и составные элементы СИЗОД.

Изолирующие средства защиты должны применяться в следующих случаях:

- в условиях возникновения недостатка кислорода во вдыхаемом воздухе;

- в условиях загрязнения воздуха в больших концентрациях или в случае, когда концентрация загрязнения не известна;

- в условиях, когда нет фильтра, который может предохранить от загрязнения;

- в случае, если выполняется тяжёлая работа, когда дыхание через фильтрующие СИЗОД затруднено из-за сопротивления фильтра.



Слайд № 96





















Скачано с www.znanio.ru
