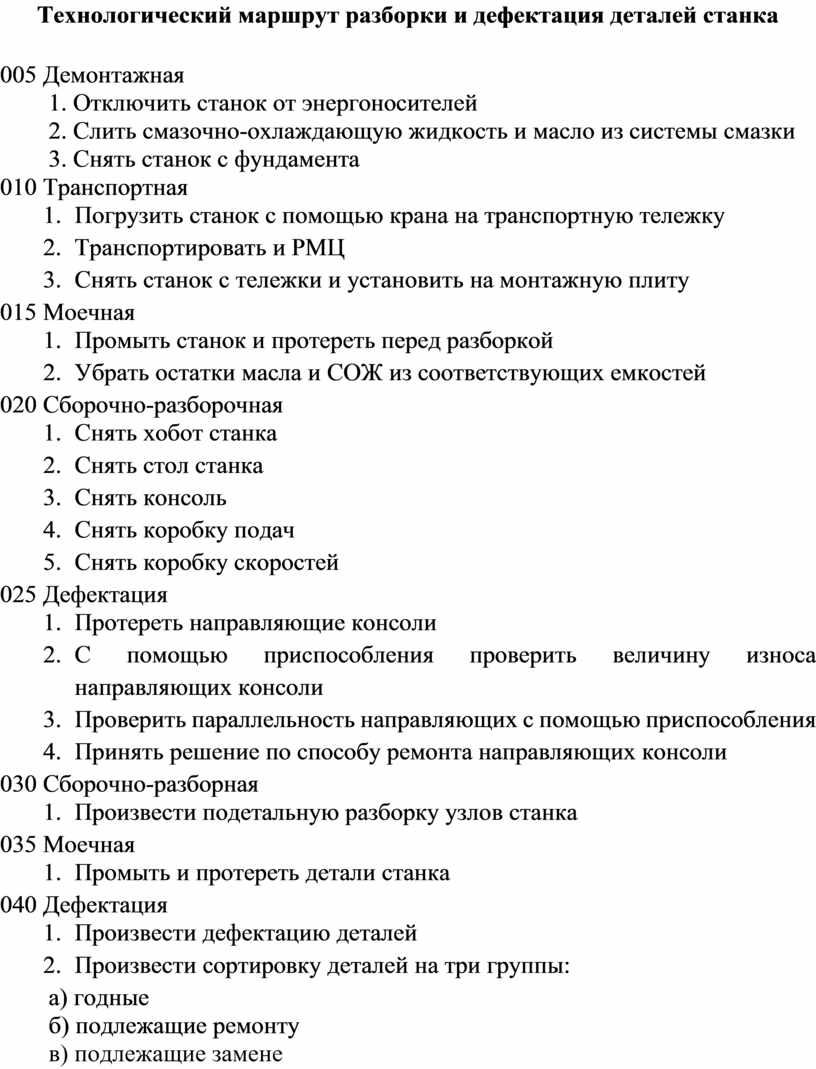

Технологический маршрут разборки и дефектация деталей станка

Технологический маршрут разборки и дефектация деталей станка

005 Демонтажная

        1. Отключить станок от энергоносителей

        2. Слить смазочно-охлаждающую жидкость и масло из системы смазки

        3. Снять станок с фундамента

010 Транспортная

1.     Погрузить станок с помощью крана на транспортную тележку

2.     Транспортировать и РМЦ

3.     Снять станок с тележки и установить на монтажную плиту

015 Моечная

1.     Промыть станок и протереть перед разборкой

2.     Убрать остатки масла и СОЖ из соответствующих емкостей

020 Сборочно-разборочная

1.     Снять хобот станка

2.     Снять стол станка

3.     Снять консоль

4.     Снять коробку подач

5.     Снять коробку скоростей

025 Дефектация

1.     Протереть направляющие консоли

2.     С помощью приспособления проверить величину износа направляющих консоли

3.     Проверить параллельность направляющих с помощью приспособления

4.     Принять решение по способу ремонта направляющих консоли

030 Сборочно-разборная

1.     Произвести подетальную разборку узлов станка

035 Моечная

1.     Промыть и протереть детали станка

040 Дефектация

1.     Произвести дефектацию деталей

2.     Произвести сортировку деталей на три группы:

        а) годные

        б) подлежащие ремонту

        в) подлежащие замене
