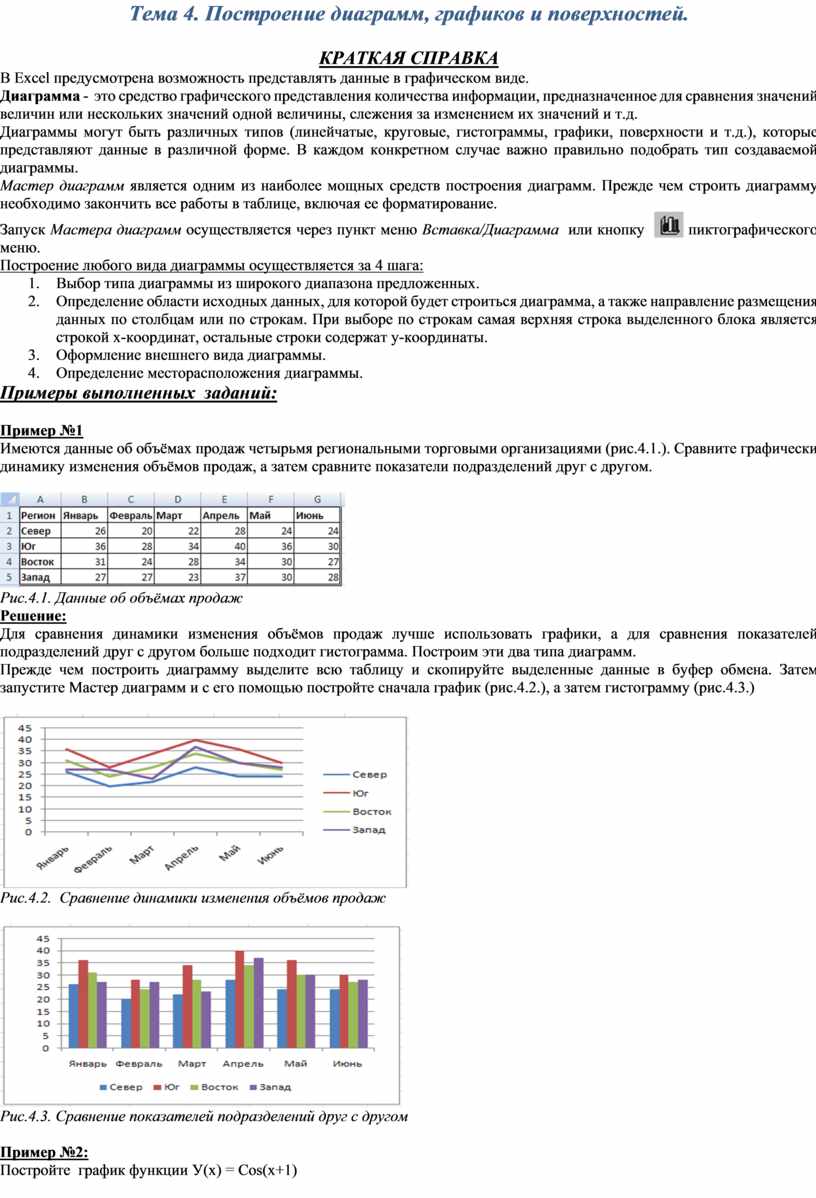

Тема 4. Построение диаграмм, графиков и поверхностей.

КРАТКАЯ СПРАВКА

В Excel предусмотрена возможность представлять данные в графическом виде.

Диаграмма -  это средство графического представления количества информации, предназначенное для сравнения значений величин или нескольких значений одной величины, слежения за изменением их значений и т.д.

Диаграммы могут быть различных типов (линейчатые, круговые, гистограммы, графики, поверхности и т.д.), которые представляют данные в различной форме. В каждом конкретном случае важно правильно подобрать тип создаваемой диаграммы.

Мастер диаграмм является одним из наиболее мощных средств построения диаграмм. Прежде чем строить диаграмму необходимо закончить все работы в таблице, включая ее форматирование.

Запуск Мастера диаграмм осуществляется через пункт меню Вставка/Диаграмма  или кнопку   пиктографического меню.

Построение любого вида диаграммы осуществляется за 4 шага:

1. Выбор типа диаграммы из широкого диапазона предложенных.
2. Определение области исходных данных, для которой будет строиться диаграмма, а также направление размещения данных по столбцам или по строкам. При выборе по строкам самая верхняя строка выделенного блока является строкой х-координат, остальные строки содержат у-координаты.
3. Оформление внешнего вида диаграммы.
4. Определение месторасположения диаграммы.

Примеры выполненных  заданий:

Пример №1

Имеются данные об объёмах продаж четырьмя региональными торговыми организациями (рис.4.1.). Сравните графически динамику изменения объёмов продаж, а затем сравните показатели подразделений друг с другом.

Рис.4.1. Данные об объёмах продаж

Решение:

Для сравнения динамики изменения объёмов продаж лучше использовать графики, а для сравнения показателей подразделений друг с другом больше подходит гистограмма. Построим эти два типа диаграмм.

Прежде чем построить диаграмму выделите всю таблицу и скопируйте выделенные данные в буфер обмена. Затем запустите Мастер диаграмм и с его помощью постройте сначала график (рис.4.2.), а затем гистограмму (рис.4.3.)

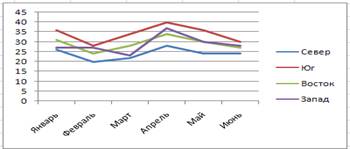

Рис.4.2.  Сравнение динамики изменения объёмов продаж

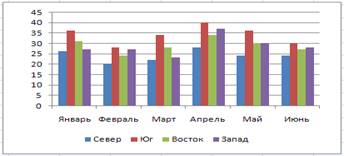

Рис.4.3. Сравнение показателей подразделений друг с другом

Пример №2:

Постройте  график функции У(х) = Соs(х+1)

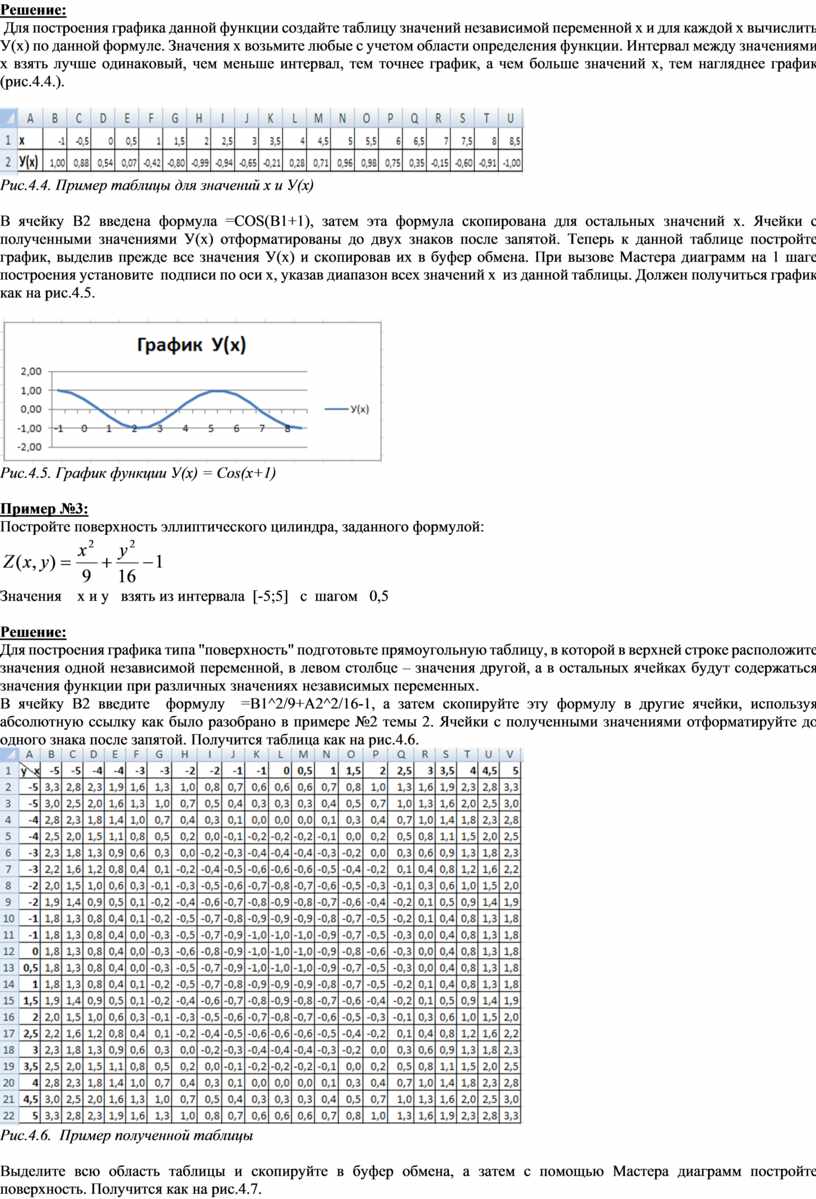

Решение:

 Для построения графика данной функции создайте таблицу значений независимой переменной х и для каждой х вычислить У(х) по данной формуле. Значения х возьмите любые с учетом области определения функции. Интервал между значениями х взять лучше одинаковый, чем меньше интервал, тем точнее график, а чем больше значений х, тем нагляднее график (рис.4.4.).

Рис.4.4. Пример таблицы для значений х и У(х)

В ячейку В2 введена формула =СOS(В1+1), затем эта формула скопирована для остальных значений х. Ячейки с полученными значениями У(х) отформатированы до двух знаков после запятой. Теперь к данной таблице постройте график, выделив прежде все значения У(х) и скопировав их в буфер обмена. При вызове Мастера диаграмм на 1 шаге построения установите  подписи по оси х, указав диапазон всех значений х  из данной таблицы. Должен получиться график как на рис.4.5.

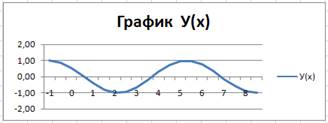

Рис.4.5. График функции У(х) = Сos(х+1)

Пример №3:

Постройте поверхность эллиптического цилиндра, заданного формулой:

Значения    х и у   взять из интервала  [-5;5]   с  шагом   0,5

Решение:

Для построения графика типа "поверхность" подготовьте прямоугольную таблицу, в которой в верхней строке расположите значения одной независимой переменной, в левом столбце – значения другой, а в остальных ячейках будут содержаться значения функции при различных значениях независимых переменных.

В ячейку В2 введите  формулу  =B1^2/9+A2^2/16-1, а затем скопируйте эту формулу в другие ячейки, используя абсолютную ссылку как было разобрано в примере №2 темы 2. Ячейки с полученными значениями отформатируйте до одного знака после запятой. Получится таблица как на рис.4.6.

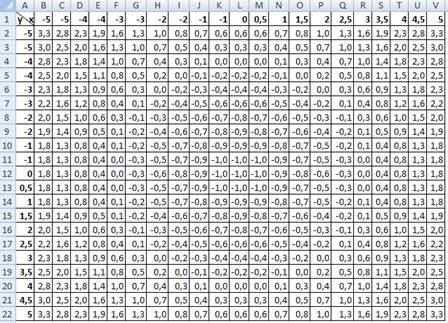

Рис.4.6.  Пример полученной таблицы

Выделите всю область таблицы и скопируйте в буфер обмена, а затем с помощью Мастера диаграмм постройте поверхность. Получится как на рис.4.7.

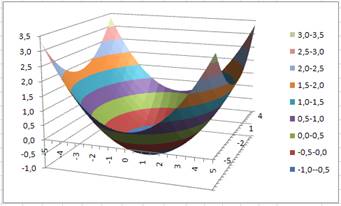

Рис.4.7.  Поверхность эллиптического цилиндра
