Деформации возникают потому, что разные части тела движутся по-разному. Если бы все части тела двигались одинаково, тело всегда сохраняло бы свою первоначальную форму и размеры, т.е. оставалось бы недеформируемым.
Деформация - это изменение формы и размеров тела под действием внешних сил.
Тема. Деформация тел. Виды деформации
Цель урока: ознакомить учащихся с видами деформаций
Тип урока: Изучение нового материала
План урока
Контроль
знаний
5 мин. 1.Повторение пройденного материала..
Демонстрации
5 мин. 1. Деформации растяжения и сжатия.
2. Упругие и неупругие деформации
Изучение нового
материала
30 мин.1. Деформация.
2. Деформации растяжения и сжатия.
3. Упругие и неупругие деформации
Закрепление
изученного
материала
5 мин. Контрольные вопросы
ИЗУЧЕНИЕ НОВОГО МАТЕРИАЛА
1. Деформация
Деформации возникают потому, что разные части тела
движутся по-разному. Если бы все части тела двигались
одинаково, тело всегда сохраняло бы свою первоначальную
форму и размеры, т.е. оставалось бы недеформируемым.
Деформация - это изменение формы и размеров тела под
действием внешних сил.

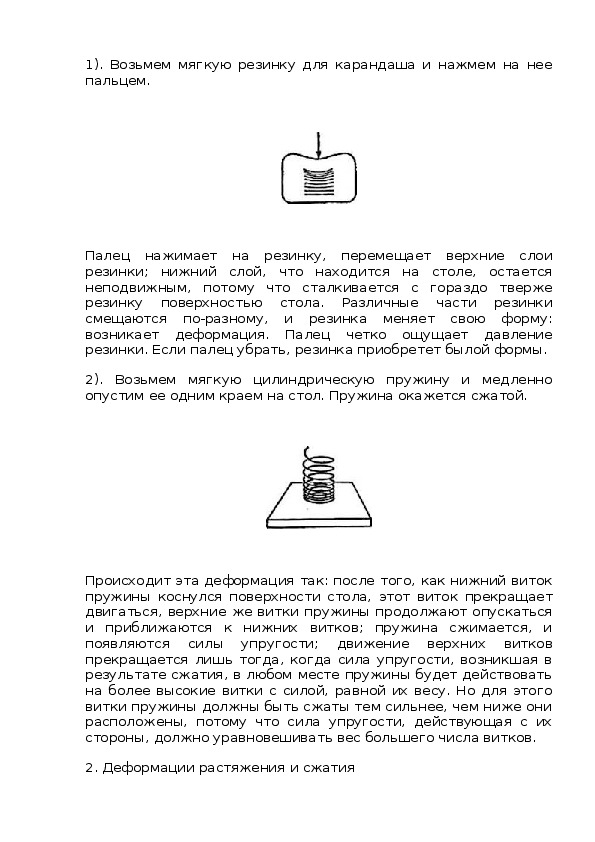

Рассмотрим несколько примеров.1). Возьмем мягкую резинку для карандаша и нажмем на нее
пальцем.
Палец нажимает на резинку, перемещает верхние слои
резинки; нижний слой, что находится на столе, остается
неподвижным, потому что сталкивается с гораздо тверже
резинку поверхностью стола. Различные части резинки
смещаются по-разному, и резинка меняет свою форму:
возникает деформация. Палец четко ощущает давление
резинки. Если палец убрать, резинка приобретет былой формы.
2). Возьмем мягкую цилиндрическую пружину и медленно
опустим ее одним краем на стол. Пружина окажется сжатой.
Происходит эта деформация так: после того, как нижний виток
пружины коснулся поверхности стола, этот виток прекращает
двигаться, верхние же витки пружины продолжают опускаться
и приближаются к нижних витков; пружина сжимается, и
появляются силы упругости; движение верхних витков
прекращается лишь тогда, когда сила упругости, возникшая в
результате сжатия, в любом месте пружины будет действовать
на более высокие витки с силой, равной их весу. Но для этого
витки пружины должны быть сжаты тем сильнее, чем ниже они
расположены, потому что сила упругости, действующая с их
стороны, должно уравновешивать вес большего числа витков.

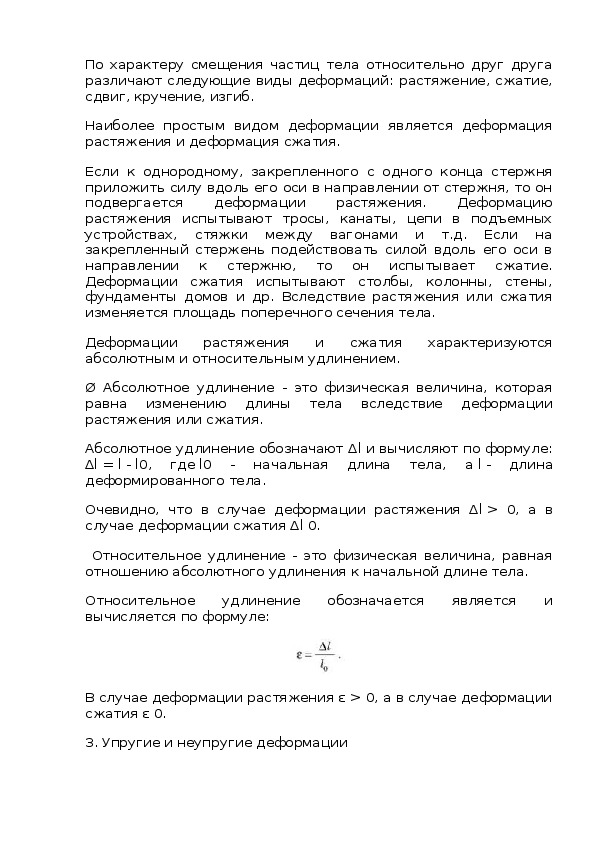

2. Деформации растяжения и сжатияПо характеру смещения частиц тела относительно друг друга
различают следующие виды деформаций: растяжение, сжатие,
сдвиг, кручение, изгиб.
Наиболее простым видом деформации является деформация
растяжения и деформация сжатия.
Если к однородному, закрепленного с одного конца стержня
приложить силу вдоль его оси в направлении от стержня, то он
подвергается деформации растяжения.
Деформацию
растяжения испытывают тросы, канаты, цепи в подъемных
устройствах, стяжки между вагонами и т.д. Если на
закрепленный стержень подействовать силой вдоль его оси в
направлении к стержню, то он испытывает сжатие.
Деформации сжатия испытывают столбы, колонны, стены,
фундаменты домов и др. Вследствие растяжения или сжатия
изменяется площадь поперечного сечения тела.
Деформации растяжения и сжатия характеризуются
абсолютным и относительным удлинением.
Ø Абсолютное удлинение - это физическая величина, которая
равна изменению длины тела вследствие деформации
растяжения или сжатия.
Абсолютное удлинение обозначают Δl и вычисляют по формуле:
Δl = l - l0, где l0 - начальная длина тела, а l - длина
деформированного тела.
Очевидно, что в случае деформации растяжения Δl > 0, а в
случае деформации сжатия Δl 0.
Относительное удлинение - это физическая величина, равная
отношению абсолютного удлинения к начальной длине тела.
Относительное удлинение обозначается является и
вычисляется по формуле:
В случае деформации растяжения ε > 0, а в случае деформации
сжатия ε 0.

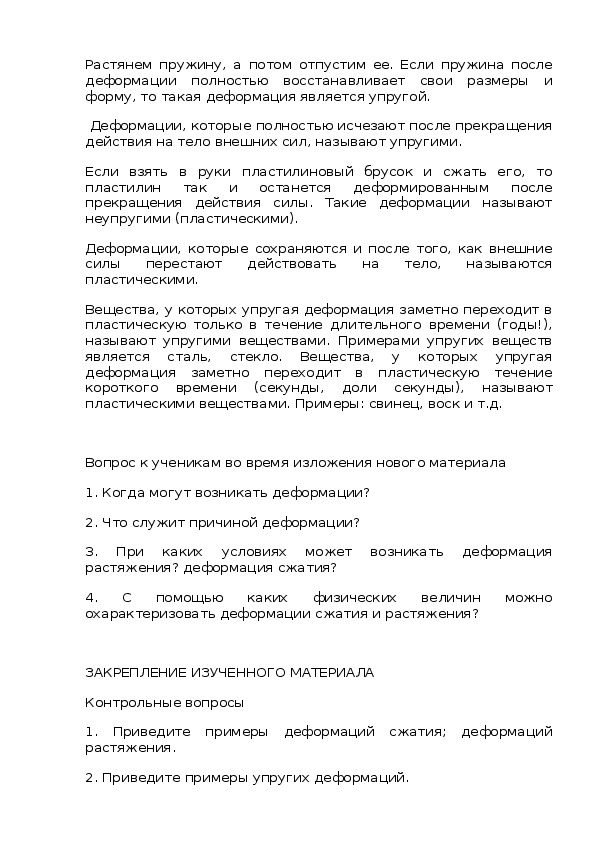

3. Упругие и неупругие деформацииРастянем пружину, а потом отпустим ее. Если пружина после
деформации полностью восстанавливает свои размеры и
форму, то такая деформация является упругой.
Деформации, которые полностью исчезают после прекращения
действия на тело внешних сил, называют упругими.
Если взять в руки пластилиновый брусок и сжать его, то
пластилин так и останется деформированным после
прекращения действия силы. Такие деформации называют
неупругими (пластическими).
Деформации, которые сохраняются и после того, как внешние
силы перестают действовать на тело,
называются
пластическими.
Вещества, у которых упругая деформация заметно переходит в
пластическую только в течение длительного времени (годы!),
называют упругими веществами. Примерами упругих веществ
является сталь, стекло. Вещества, у которых упругая
деформация заметно переходит в пластическую течение
короткого времени (секунды, доли секунды), называют
пластическими веществами. Примеры: свинец, воск и т.д.
Вопрос к ученикам во время изложения нового материала
1. Когда могут возникать деформации?
2. Что служит причиной деформации?
3. При каких условиях может возникать деформация
растяжения? деформация сжатия?
4.
охарактеризовать деформации сжатия и растяжения?
ЗАКРЕПЛЕНИЕ ИЗУЧЕННОГО МАТЕРИАЛА
Контрольные вопросы
1. Приведите примеры деформаций сжатия; деформаций
растяжения.
2. Приведите примеры упругих деформаций.
С помощью каких физических величин можно3. Приведите примеры пластических деформаций.
Что мы узнали на уроке
• Деформация - это изменение формы и размеров тела под
действием внешних сил.
• Абсолютное удлинение - это физическая величина, которая
равна изменению длины тела вследствие деформации
растяжения или сжатия:
• Относительное удлинение - это физическая величина, равная
отношению абсолютного удлинения к начальной длине тела:
Деформации, которые полностью исчезают после прекращения
действия на тело внешних сил, называют упругими.
• Деформации, которые сохраняются и после того, как внешние
силы перестают действовать на тело,
называются
пластическими.
Домашнее задание
1. П.: § 25.
