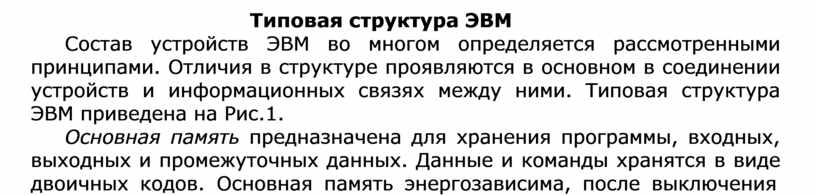

 Типовая структура ЭВМ

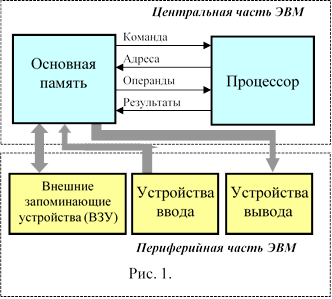

Состав устройств ЭВМ во многом определяется рассмотренными принципами. Отличия в структуре проявляются в основном в соединении устройств и информационных связях между ними. Типовая структура ЭВМ приведена на Рис.1.

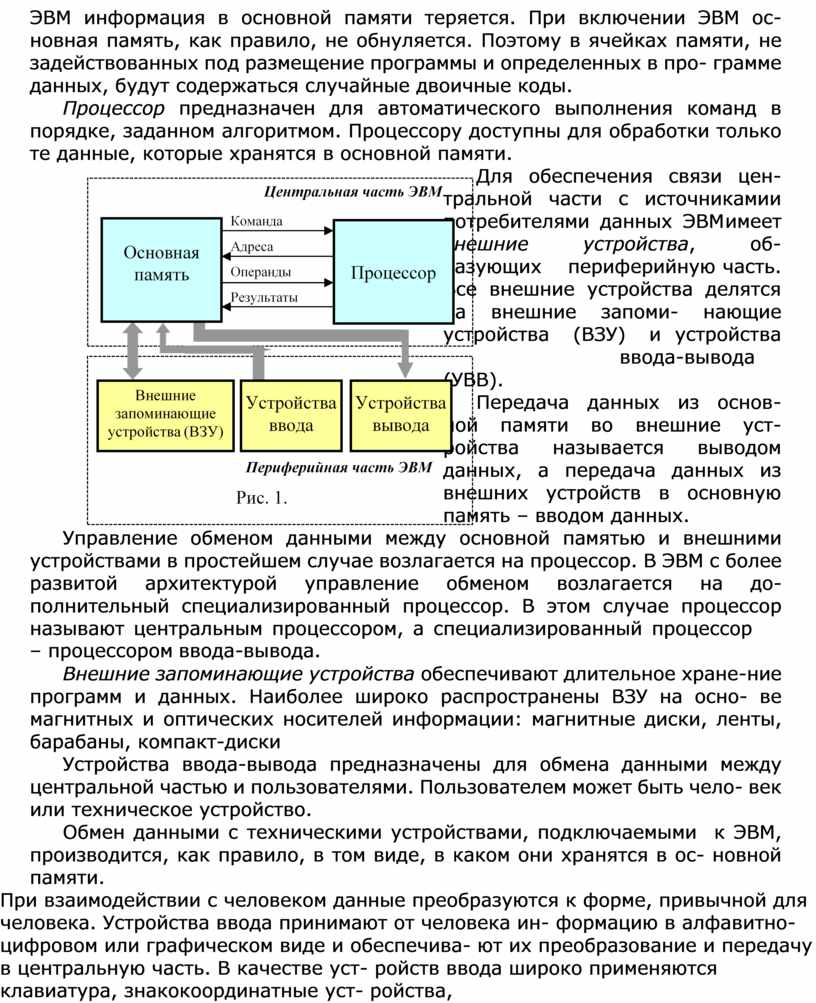

Основная память предназначена для хранения программы, входных, выходных и промежуточных данных. Данные и команды хранятся в виде двоичных кодов. Основная память энергозависима, после выключения

ЭВМ информация в основной памяти теряется. При включении ЭВМ ос- новная память, как правило, не обнуляется. Поэтому в ячейках памяти, не задействованных под размещение программы и определенных в про- грамме данных, будут содержаться случайные двоичные коды.

Процессор предназначен для автоматического выполнения команд в порядке, заданном алгоритмом. Процессору доступны для обработки только те данные, которые хранятся в основной памяти.

Для обеспечения связи цен- тральной части с источниками и потребителями данных ЭВМ имеет внешние устройства, об- разующих периферийную часть. Все внешние устройства делятся на внешние запоми- нающие устройства (ВЗУ) и устройства        ввода-вывода (УВВ).

Передача данных из основ- ной памяти во внешние уст- ройства называется выводом данных, а передача данных из внешних устройств в основную память – вводом данных.

Управление обменом данными между основной памятью и внешними устройствами в простейшем случае возлагается на процессор. В ЭВМ с более развитой архитектурой управление обменом возлагается на до- полнительный специализированный процессор. В этом случае процессор называют центральным процессором, а специализированный процессор

–  процессором ввода-вывода.

Внешние запоминающие устройства обеспечивают длительное хране- ние программ и данных. Наиболее широко распространены ВЗУ на осно- ве магнитных и оптических носителей информации: магнитные диски, ленты, барабаны, компакт-диски

Устройства ввода-вывода предназначены для обмена данными между центральной частью и пользователями. Пользователем может быть чело- век или техническое устройство.

Обмен данными с техническими устройствами, подключаемыми к ЭВМ, производится, как правило, в том виде, в каком они хранятся в ос- новной памяти.

При взаимодействии с человеком данные преобразуются к форме, привычной для человека. Устройства ввода принимают от человека ин- формацию в алфавитно-цифровом или графическом виде и обеспечива- ют их преобразование и передачу в центральную часть. В качестве уст- ройств ввода широко применяются клавиатура, знакокоординатные уст- ройства, устройства тактильного ввода, электронные перья и т.д.

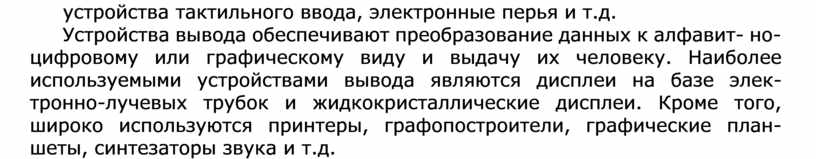

Устройства вывода обеспечивают преобразование данных к алфавит- но-цифровому или графическому виду и выдачу их человеку. Наиболее используемыми устройствами вывода являются дисплеи на базе элек- тронно-лучевых трубок и жидкокристаллические дисплеи. Кроме того, широко используются принтеры, графопостроители, графические план- шеты, синтезаторы звука и т.д.
