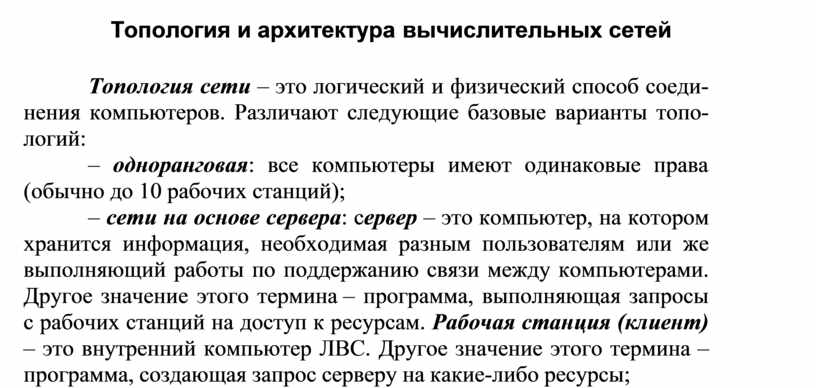

Топология и архитектура вычислительных сетей



Топология сети – это логический и физический способ соеди- нения компьютеров. Различают следующие базовые варианты топо- логий:

      одноранговая: все компьютеры имеют одинаковые права (обычно до 10 рабочих станций);

   сети на основе сервера: сервер – это компьютер, на котором хранится информация, необходимая разным пользователям или же выполняющий работы по поддержанию связи между компьютерами. Другое значение этого термина программа, выполняющая запросы с рабочих станций на доступ к ресурсам. Рабочая станция (клиент) – это внутренний компьютер ЛВС. Другое значение этого термина программа, создающая запрос серверу на какие-либо ресурсы;


      линейная (шинная) топология: соединяющий кабель по- следовательно проходит от одного компьютера к другому:




   кольцевая топология:









звездообразная топология:



   полносвязанная (сетевая топология): имеется много путей, по которым можно переслать сообщение с одного компьютера на другой.


Архитектура сети – это понятие, которое включает в себя топологию сети, состав ее устройств, правила их взаимодействия, ко- дирование, адресацию и передачу информации, управление потоком сообщений, контроль ошибок, анализ работы в аварийных ситуациях.

Основные виды архитектур (физический уровень):

    Ethernet: широковещательная сеть, т.е. все рабочие станции могут принимать все сообщения. Топология линейная или звездооб- разная.

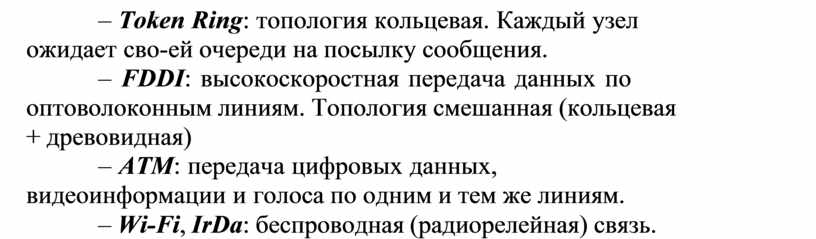

   Token Ring: топология кольцевая. Каждый узел ожидает сво- ей очереди на посылку сообщения.

    FDDI: высокоскоростная передача данных по оптоволоконным линиям. Топология смешанная (кольцевая + древовидная)

   ATM: передача цифровых данных, видеоинформации и голоса по одним и тем же линиям.

   Wi-Fi, IrDa: беспроводная (радиорелейная) связь.
