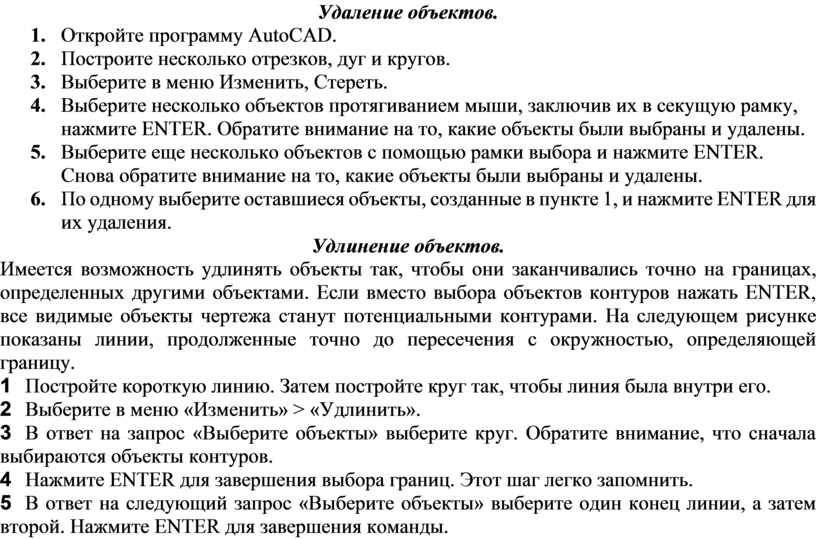

Удаление объектов

Удаление объектов.

1.      Откройте программу AutoCAD.

2.      Построите несколько отрезков, дуг и кругов.

3.      Выберите в меню Изменить, Стереть.

4.      Выберите несколько объектов протягиванием мыши, заключив их в секущую рамку, нажмите ENTER. Обратите внимание на то, какие объекты были выбраны и удалены.

5.      Выберите еще несколько объектов с помощью рамки выбора и нажмите ENTER. Снова обратите внимание на то, какие объекты были выбраны и удалены.

6.      По одному выберите оставшиеся объекты, созданные в пункте 1, и нажмите ENTER для их удаления.

Удлинение объектов.

Имеется возможность удлинять объекты так, чтобы они заканчивались точно на границах, определенных другими объектами. Если вместо выбора объектов контуров нажать ENTER, все видимые объекты чертежа станут потенциальными контурами. На следующем рисунке показаны линии, продолженные точно до пересечения с окружностью, определяющей границу.

1    Постройте короткую линию. Затем постройте круг так, чтобы линия была внутри его.

2    Выберите в меню «Изменить» > «Удлинить».

3    В ответ на запрос «Выберите объекты» выберите круг. Обратите внимание, что сначала выбираются объекты контуров.

4    Нажмите ENTER для завершения выбора границ. Этот шаг легко запомнить.

5    В ответ на следующий запрос «Выберите объекты» выберите один конец линии, а затем второй. Нажмите ENTER для завершения команды.
