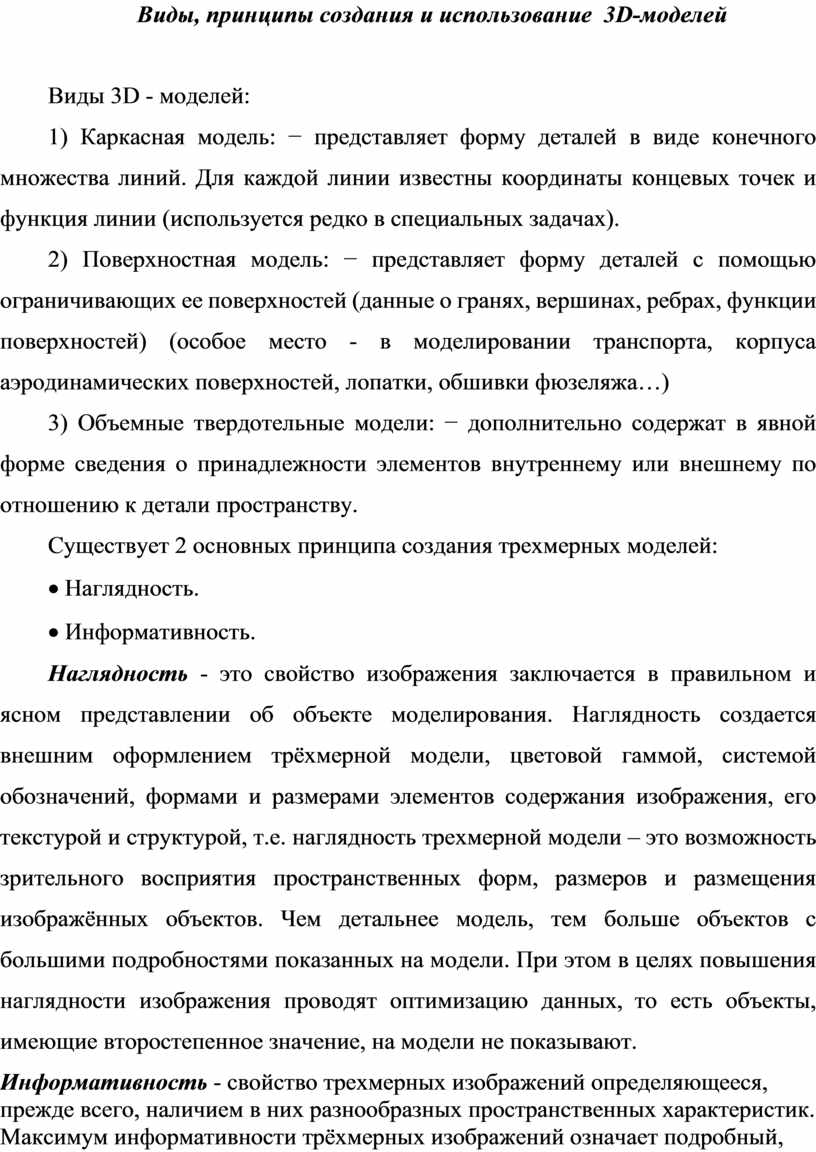

Виды, принципы создания и использование  3D-моделей

Виды 3D - моделей:

1) Каркасная модель: − представляет форму деталей в виде конечного множества линий. Для каждой линии известны координаты концевых точек и функция линии (используется редко в специальных задачах).

2) Поверхностная модель: − представляет форму деталей с помощью ограничивающих ее поверхностей (данные о гранях, вершинах, ребрах, функции поверхностей) (особое место - в моделировании транспорта, корпуса аэродинамических поверхностей, лопатки, обшивки фюзеляжа…)

3) Объемные твердотельные модели: − дополнительно содержат в явной форме сведения о принадлежности элементов внутреннему или внешнему по отношению к детали пространству.

Существует 2 основных принципа создания трехмерных моделей:

· Наглядность.

· Информативность.

Наглядность - это свойство изображения заключается в правильном и ясном представлении об объекте моделирования. Наглядность создается внешним оформлением трёхмерной модели, цветовой гаммой, системой обозначений, формами и размерами элементов содержания изображения, его текстурой и структурой, т.е. наглядность трехмерной модели – это возможность зрительного восприятия пространственных форм, размеров и размещения изображённых объектов. Чем детальнее модель, тем больше объектов с большими подробностями показанных на модели. При этом в целях повышения наглядности изображения проводят оптимизацию данных, то есть объекты, имеющие второстепенное значение, на модели не показывают.

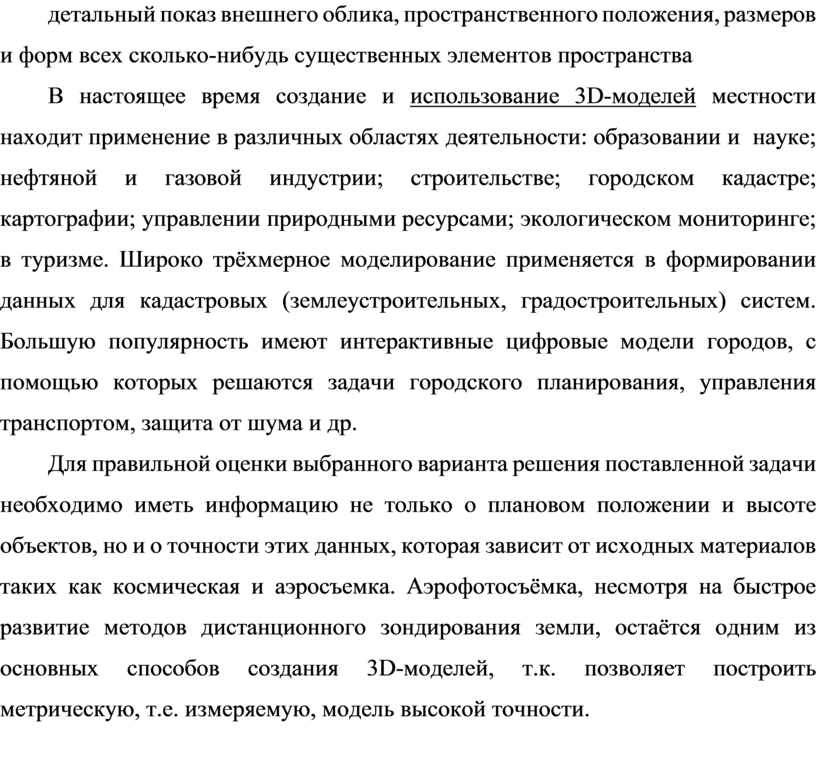

Информативность - свойство трехмерных изображений определяющееся, прежде всего, наличием в них разнообразных пространственных характеристик. Максимум информативности трёхмерных изображений означает подробный, детальный показ внешнего облика, пространственного положения, размеров и форм всех сколько-нибудь существенных элементов пространства

В настоящее время создание и использование 3D-моделей местности находит применение в различных областях деятельности: образовании и  науке; нефтяной и газовой индустрии; строительстве; городском кадастре; картографии; управлении природными ресурсами; экологическом мониторинге; в туризме. Широко трёхмерное моделирование применяется в формировании данных для кадастровых (землеустроительных, градостроительных) систем. Большую популярность имеют интерактивные цифровые модели городов, с помощью которых решаются задачи городского планирования, управления транспортом, защита от шума и др.

Для правильной оценки выбранного варианта решения поставленной задачи необходимо иметь информацию не только о плановом положении и высоте объектов, но и о точности этих данных, которая зависит от исходных материалов таких как космическая и аэросъемка. Аэрофотосъёмка, несмотря на быстрое развитие методов дистанционного зондирования земли, остаётся одним из основных способов создания 3D-моделей, т.к. позволяет построить метрическую, т.е. измеряемую, модель высокой точности.
