Xususiy vaziyatdagi to‘g‘ri chiziqlarning proyeksiyalari

Xususiy vaziyatdagi to‘g‘ri chiziqlarning proyeksiyalari

Charosxon Shakirova Turgunovna

Proyeksiyalar tekisligiga parallel to‘g‘ri chiziqlar

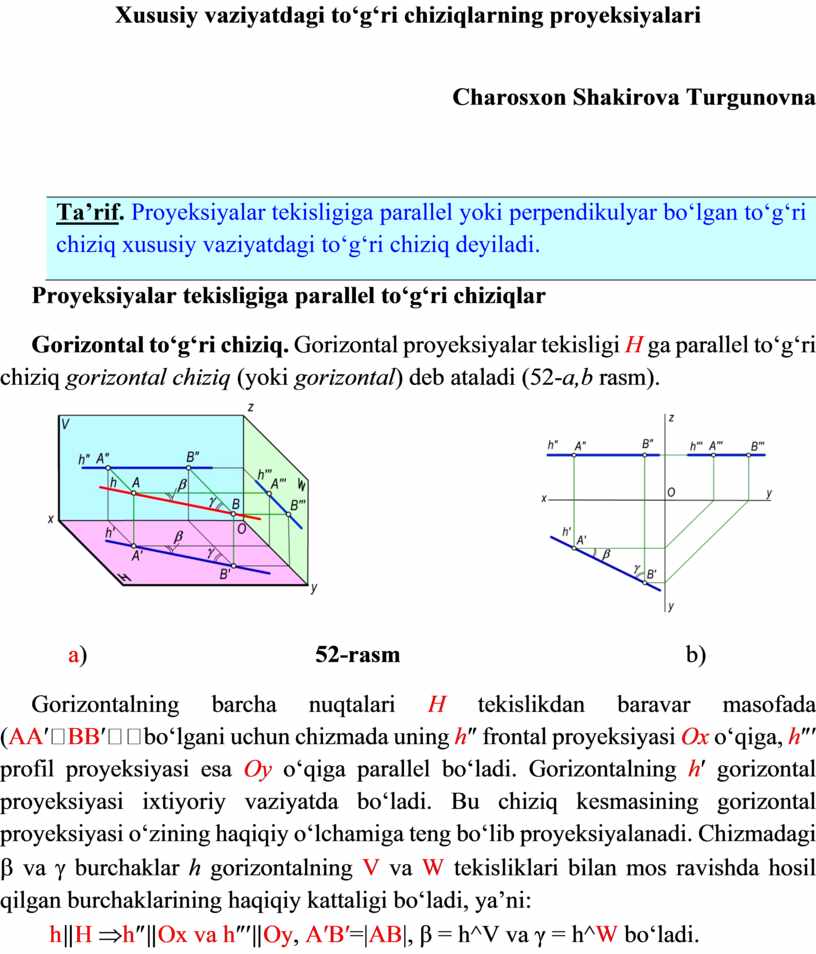

Gorizontal to‘g‘ri chiziq. Gorizontal proyeksiyalar tekisligi H ga parallel to‘g‘ri chiziq gorizontal chiziq (yoki gorizontal) deb ataladi (52-a,b rasm).

a)                                   52-rasm                                           b)

Gorizontalning barcha nuqtalari H tekislikdan baravar masofada (AA′BB′bo‘lgani uchun chizmada uning h″ frontal proyeksiyasi Ox o‘qiga, h″′ profil proyeksiyasi esa Oy o‘qiga parallel bo‘ladi. Gorizontalning h′ gorizontal proyeksiyasi ixtiyoriy vaziyatda bo‘ladi. Bu chiziq kesmasining gorizontal proyeksiyasi o‘zining haqiqiy o‘lchamiga teng bo‘lib proyeksiyalanadi. Chizmadagi b va g burchaklar h gorizontalning V va W tekisliklari bilan mos ravishda hosil qilgan burchaklarining haqiqiy kattaligi bo‘ladi, ya’ni:

h‖H Þh″‖Ox va h″′‖Oy, A′B′=|AB|, β = h^V va γ = h^W bo‘ladi.
