4 ЗАДАНИЯ ДЛЯ СРСП
1 семестр

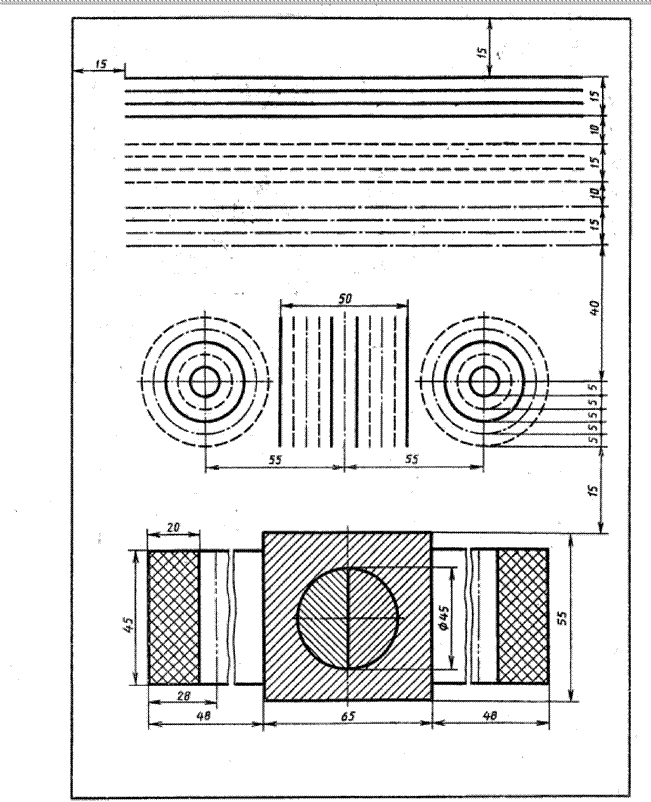

Графическая работа 1 Типы линий
Вычертить приведённые линии и изображения, соблюдая указанное их расположение на формате А4. Толщину линий выполнять в соответствии с
ГОСТ 2.303-68.Размеры не наносить

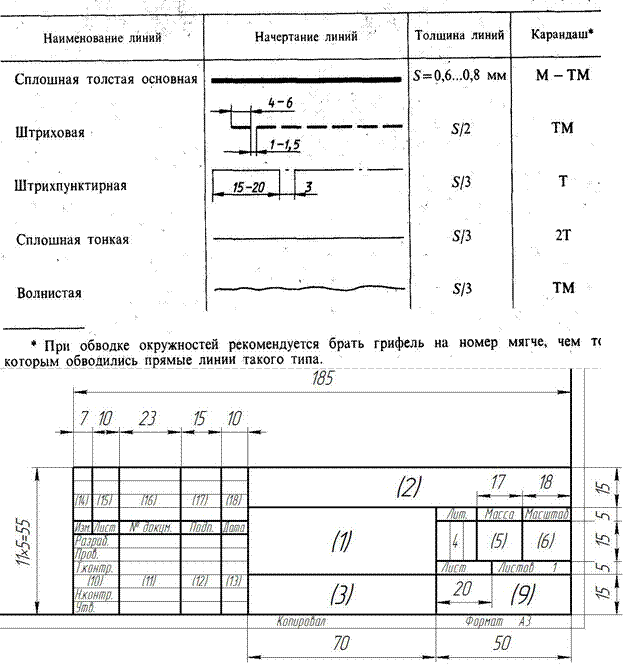

В графах (номера граф см на рис. 1 в скобках) основной надписи указывают:
(1) – наименование изделия или его составной части;
(2) – обозначение технического документа по ГОСТ 2.201 – 80;
(3) – условное обозначение материала (только для чертежей деталей);
(4) – литера (например, «О»), начинают заполнять с крайней левой клетки последовательно. Литера «О» означает «Опытный образец (опытная партия)» ; (5) – масса изделия или его частей (ГОСТ 2.109 – 73*);
(6) – масштаб изображения предмета на чертеже;
(7) – порядковый номер листа (если чертеж выполнен на одном листе, то графу не заполняют);
(8) – общее число листов чертежа данного изделия (только на первом листе);
(9) – наименование предприятия, выпустившего данный чертеж;
(10) – характер работы, выполненной подписавшим чертеж;
(11) – фамилии подписавших документ;
(12) – подписи;
(13) – даты подписания документа;
(14 - 18) – сведения об изменениях на чертежах.

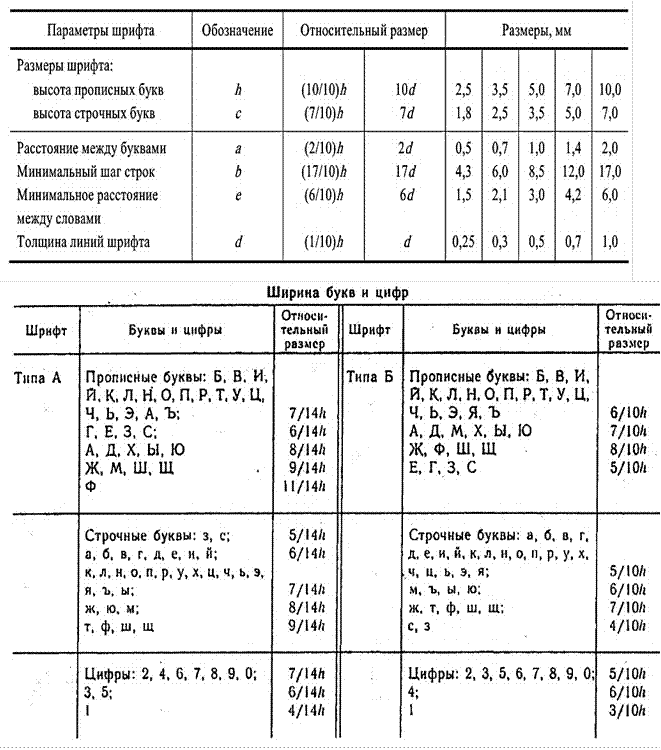

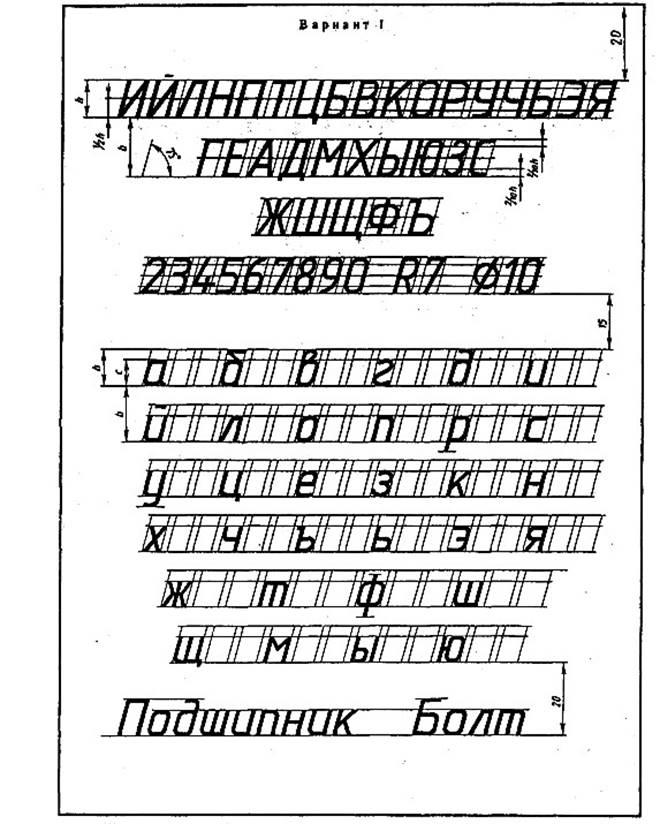

Графическая работа 2 Шрифт
Шрифтом 10 типа Б написать изображённые буквы, цифры и слова. Каждую строчную букву написать 3 раза. Выполнение задания начинать с нанесения вспомогательной сетки сплошными тонкими линиями на формате А4

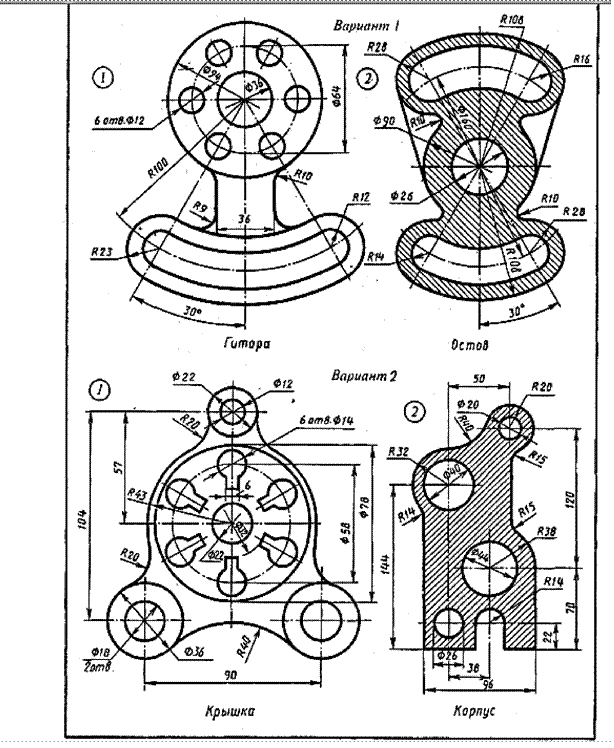

Графическая работа 3 Вычерчивание контуров двух деталей с делением окружностей, построением сопряжений, и лекальных кривых и нанесением размеров.
1 Вычертить изображения контуров деталей с построением сопряжений и делением окружностей (на первой половине формата А3)
1 Вычертить изображения контуров деталей с построением сопряжений и делением окружностей (на первой половине формата А3)
1 Вычертить изображения контуров деталей с построением сопряжений и делением окружностей (на первой половине формата А3)
1 Вычертить изображения контуров деталей с построением сопряжений и делением окружностей (на первой половине формата А3)
 |
1 Вычертить изображения контуров деталей с построением сопряжений и делением окружностей (на первой половине формата А3)
1 Вычертить изображения контуров деталей с построением сопряжений и делением окружностей (на первой половине формата А3)
На второй половине формата вычертить контур детали по заданным размерам. Линии построения лекальной кривой сохранить
Графическая работа 4 Комплексный чертеж группы геометрических тел. Построение аксонометрии группы геометрических тел
Построить в трёх проекциях группу геометрических тел, взаимное расположение которых представлено на горизонтальной проекции и изометрической проекции. По выполненному чертежу построить аксонометрическую проекцию группы геометрических тел.
Пример выполнения графической работы 4
Построить в трёх проекциях группу геометрических тел, взаимное расположение которых представлено на горизонтальной проекции и изометрической проекции. По выполненному чертежу построить
аксонометрическую проекцию группы геометрических тел
Построить в трёх проекциях группу геометрических тел, взаимное расположение которых представлено на горизонтальной проекции и изометрической проекции. По выполненному чертежу построить
аксонометрическую проекцию группы геометрических тел
Построить в трёх проекциях группу геометрических тел, взаимное расположение которых представлено на горизонтальной проекции и изометрической проекции. По выполненному чертежу построить
аксонометрическую проекцию группы геометрических тел
Построить в трёх проекциях группу геометрических тел, взаимное расположение которых представлено на горизонтальной проекции и изометрической проекции. По выполненному чертежу построить аксонометрическую проекцию группы геометрических тел
Построить в трёх проекциях группу геометрических тел, взаимное расположение которых представлено на горизонтальной проекции и изометрической проекции. По выполненному чертежу построить аксонометрическую проекцию группы геометрических тел
2 семестр
Графическая работа 1 Выполнение чертежа вала с необходимыми сечениями
Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б на свободном месте чертежа; сечение плоскостью В в проекционной связи.
Примеры выполнения чертежа вала с необходимыми сечениями
Графическая работа 2 Выполнение эскиза детали
Эскизом называется чертеж временного характера, выполненный от руки, с соблюдением относительной пропорциональности размеров элементов детали.
Выполнять эскизы рекомендуется в таком порядке.
1) Изучить деталь, т.е. установить, из каких геометрических форм составлены отдельные части и элементы детали.
2) Выбрать главный вид и установить необходимое минимальное количество изображений.
3) Выбрать соответствующий формат листа, нанести на нем рамки формата и основной надписи. Выделить на листе соответствующую площадь для каждого изображения детали в виде прямоугольника и нанести от руки осевые и центровые линии.
4) Нанести тонко от руки линии видимого контура детали на всех проекциях.
5) Нанести тонко линии разрезов и сечений.
Нанести фаски, галтели, канавки, закругления и т.д. Нанести выносные, размерные линии и стрелки.
6) Произвести обмер детали и проставить размерные числа. Размеры рекомендуется ставить в указанной последовательности:
а) габаритные размеры;
б) размеры, определяющие взаимное положение элементов детали;
в) размеры отдельных элементов детали;
г) все остальные размеры.
При обмере деталей пользуются металлической линейкой длиной от 300 до 500 мм, кронциркулем, нутромером, штангенциркулем.
7) Обвести эскиз до требуемой толщины линий. Нанести штриховку разрезов и сечений.
Пример выполнения эскиза вала
Пример выполнения эскиза зубчатого колеса
Пример выполнения эскиза корпуса
Графическая работа 3 Рабочий чертёж детали по эскизу
По эскизу выполнить рабочий чертёж детали
Графическая работа 4 Резьбовое соединение детали болтом
Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер l подобрать по ГОСТ7798-
70 так, чтобы обеспечит указанное значение К
Графическая работа 5 Сборочный чертёж сварного изделия
Вычертить сборочный чертеж сварного соединения по вариантам, представленным в Приложении В, нанести условные обозначения сварных швов. Проставить необходимые размеры. Заполнить спецификацию.
Пример выполнения сборочного чертежа сварного соединения дан на рисунке 3, спецификации – на рисунке 4.
Графическая работа 6 Чертёж цилиндрического или конического зубчатого колеса
По выданной модели зубчатого колеса построить её чертёж
Графическая работа 7 Чертёж цилиндрической, конической или червячной передачи передачи
Выполнить чертёж цилиндрической зубчатой передачи. Размеры шпонок и пазов установить по ГОСТ 23360-78. Нанести размеры
Графическая работа 7 Сборочный чертёж Получить у преподавателя макет сборочного узла.
Вычертить на формате А3 сборочный чертеж изделия со спецификацией.
Пример выполнения сборочного чертежа дан на рисунке
8, спецификации на рисунке 9.
Рисунок 8 – Пример выполнения сборочного чертежа Порядок выполнения:
а) ознакомиться с изделием, сборочный чертеж которого необходимо
вычертить;
б) установить назначение и принцип работы изделия;
в) определить количество деталей изделия, способ соединения деталей между собой, порядок сборки изделия. Для этого изделие сначала необходимо разобрать на составные части, а затем в обратном порядке собрать;
Сборочный чертеж содержит изображение изделия и другие данные, необходимые для сборки и контроля изделия.
Сборочный чертеж выполняется по эскизам деталей в указанной последовательности:
а) определяется минимальное число видов, разрезов, сечений, необходимых для определения особенностей конструкции изделия.
Выбирается масштаб чертежа (предпочтительно масштаб 1:1);
б) вычерчиваются тонкими линиями во всех проекциях контуры
деталей, начиная с наиболее крупных и переходя к более мелким;
в) наносится штриховка в разрезах и сечениях. Наклон линий
штриховки пограничных деталей производится в разные стороны;
г) наносятся размеры и другие требования и параметры, которые должны быть выполнены или проконтролированы по данному сборочному чертежу.
На сборочных чертежах указываются: а) основные характеристики изделия;
б) габаритные размеры изделия;
в) установочные и присоединительные размеры, а также необходимые
справочные размеры.
На сборочных чертежах разрешается не показывать:
а) мелкие элементы деталей (фаски, галтели, проточки, выступы,
накатки и т.п.);
б) зазор между стержнем и отверстием;
в) крышки, кожухи, перегородки и т.п., закрывающие изображения
деталей изделия.
Детали крепежа допускается выполнять на сборочных чертежах упрощенно.
На сборочном чертеже все составные части изделия нумеруются в соответствии с номерами позиций в спецификации этой сборочной единицы (изделия).
Номера позиций указываются на полках линий-выносок, проводимых от видимых изображений составных частей. Толщина линий-выносок и полок одинаковы. Номера позиций наносят, как правило, один раз и располагают вне контура изображения, группируя в колонку или в строчку (см. рисунки 3 и 8).
Размер шрифта позиций берется на один-два размера больше, чем размер шрифта, принятого для размерных чисел этого чертежа. Для группы крепежных деталей, относящихся к одному месту крепления, допускается выполнять общую линию-выноску с вертикальным расположением номеров позиций. Сборочный чертеж снабжается основной надписью и сопровождается спецификацией. В первой колонке спецификации указывается порядковый номер, во второй колонке – обозначение детали, состоящее из номера сборочной единицы (присваивается студентом) и порядкового номера детали, например, ИГ 03.01.03.00.006, где 006 – порядковый номер детали. В третьей колонке – наименование детали. Наименование записывается в именительном падеже единственного числа, например, «Палец шаровой» (см. рисунок 9).
В наименованиях, состоящих из нескольких слов, должен быть прямой порядок слов, т.е. существительное всегда занимает первое место, например: «Колесо зубчатое». Наименования стандартных изделий пишутся в соответствии со стандартами на эти изделия. Спецификация заполняется сверху вниз, разбивая детали по группам.
Для учебных целей в графе
«Примечание» спецификаций проставляют материал.
Рисунок 9 – Пример выполнения спецификации к сборочному чертежу
Графическая работа 9 Выполнение чертежей деталей по сборочному чертежу изделия
Вычертить рабочие чертежи деталей по сборочному чертежу [1-8].
Пример индивидуального задания приведен на рисунке 9, а пример выполнения на рисунке 10.
Кружочками в спецификации обведены номера деталей, рабочие чертежи которых нужно выполнить. Рабочие чертежи деталей выполняются на формате А4 или А3 в зависимости от сложности детали и выбранного масштаба.
Порядок выполнения:
а) Внимательно изучить сборочный чертеж индивидуального задания, выяснить форму входящих в него деталей, их назначение, название, материал и т.д.;
б) Наметить для каждой детали, подлежащей деталированию,
количество изображений, видов, разрезов, сечений, необходимых для понимания устройства детали, выбрать масштаб и формат чертежа;
в) Вычертить рабочие чертежи деталей, проставить размеры,
шероховатость поверхностей, заполнить основную надпись.
Выполнить эскизы нестандартных деталей, входящих в
него [1–8, 13].
Графическая работа 10 Перечертить и прочитать схему по специальности
Пример выполнения Графической работы 9
Графическая работа 11 План производственного здания с расположением оборудования
По заданию выполнить план производственного помещения в следующей последовательности:
1 нанести рамку и выделить место для основной надписи;
2 провести продольные и поперечные координационные оси;
3 выполнить привязку наружных и внутренних стен и колонн к координационным осям, вычертить перегородки , если они имеются;
4 произвести разбивку оконных и дверных проёмов в наружных и внутренних стенах и перегородках;
5 условно показать открывание дверей, ворот;
6 вычерчивают санитарно-технические приборы;
7 вычертить оборудование (вид сверху) и выполнить его привязку к колоннам или стенам;
8 нанести необходимые выносные и размерные линии;
9 проставить на чертеже все размеры;
10 выполнить соответствующие надписи;
11 заполнить основную надпись, указать технические требования; 12 проверить чертёж, выполненный в тонких линиях; 13 обвести чертёж карандашом марки ТМ или М.
Контуры разрезов и сечений на чертежах планов зданий выполняют сплошной тонкой линией (0,6-1,5мм). Все остальные линии чертежа не попадающие в плоскость сечения, выполняют сплошными тонкими линиями, так же как размерные и осевые линии.
Контуры оборудования обводят сплошными основными линиями.
