Жесткий магнитный диск

Основным устройством внешней памяти является жесткий магнитный диск.

Внутри жесткого диска находятся одна или несколько пластин, насаженных на общий шпиндель. Данные обычно записываются на обеих сторонах каждой пластины, хотя в некоторых жестких дисках производители наряду с двухсторонними пластинами могут использовать и односторонние. Запись и чтение информации осуществляются с помощью головок чтения/записи. Под пластинами располагается двигатель, который вращает их с достаточно большой скоростью. Скорость вращения пластин измеряется в оборотах в минуту (rpm). Первые жесткие диски имели скорость вращения 3600 rpm. В современных жестких дисках скорость вращения возросла до 7200, 10 000 и 15 000 оборотов в минуту.

В процессе записи цифровая информация, хранящаяся в оперативной памяти, преобразуется в переменный электрический ток, который поступает на магнитную головку, а затем передается на магнитный диск, но уже в виде магнитного поля. После прекра­щения действия внешнего поля на поверхности диска образуются зоны остаточной намагниченности.

Перед использованием жесткого диска необходимо выполнить операцию его форматирования. Форматирование включает в себя три этапа.

1. Низкоуровневое форматирование диска. При этом процессе на жестком диске создаются физические структуры: дорожки, секторы, управляющая информация. Этот процесс выполняется заводом-изготовителем на пластинах, которые не содержат еще никакой информации.

2.     Разбиение на разделы. Этот процесс разбивает жесткий диск на  логические диски (С:, D: и т. д.). Этy функцию выполняет операционная система.

3.     Высокоуровневое форматирование. Этот процесс также выполняется операционной системой и зависит от ее типа. При высокоуровневом форматировании создаются логические структуры, ответственные за правильное хранение файлов, а также, в некоторых случаях, системные загрузочные файлы в начале диска.

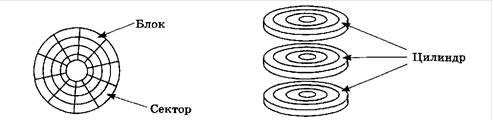

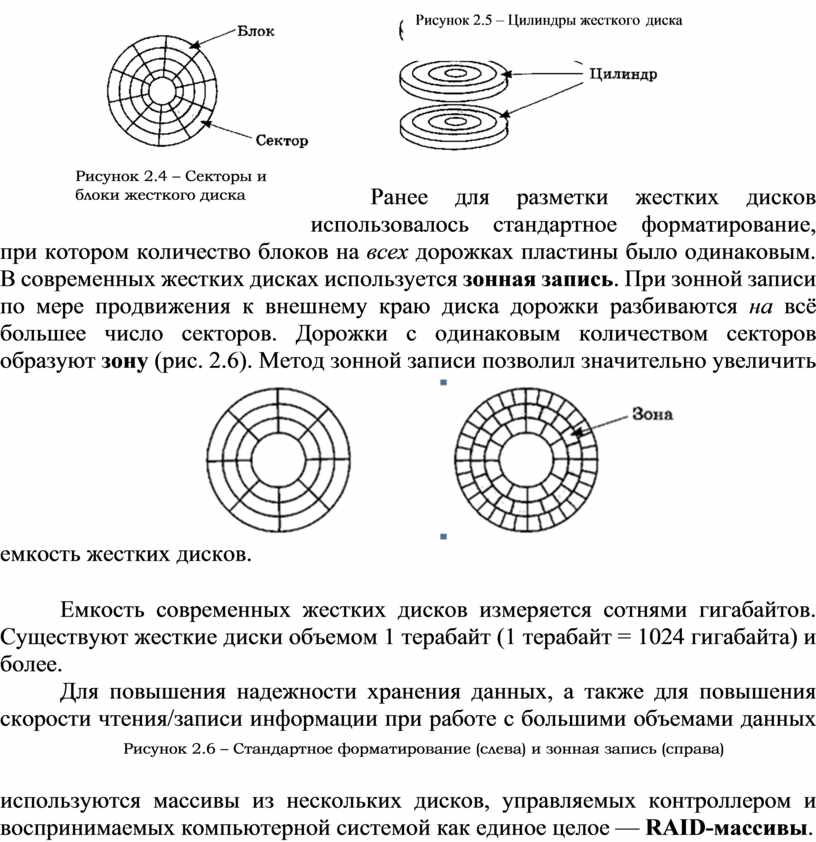

Рассмотрим подробнее, что происходит с диском при низкоуровневом форматировании. Как уже было сказано выше, пластины жесткого диска делятся на дорожки и секторы. Каждая из дорожек представляет собой кольцо. На пересечении дорожек и секторов образуются блоки (рис. 2.4). Обычно объем одного блока составляет 512 байтов. Одинаково расположенные дорожки на всех сторонах пластин образуют цилиндр (рис. 2.5).

Емкость современных жестких дисков измеряется сотнями гигабайтов. Существуют жесткие диски объемом 1 терабайт (1 терабайт = 1024 гигабайта) и более.

Для повышения надежности хранения данных, а также для повышения скорости чтения/записи информации при работе с большими объемами данных используются массивы из нескольких дисков, управляемых контроллером и воспринимаемых компьютерной системой как единое целое — RAID-массивы.
