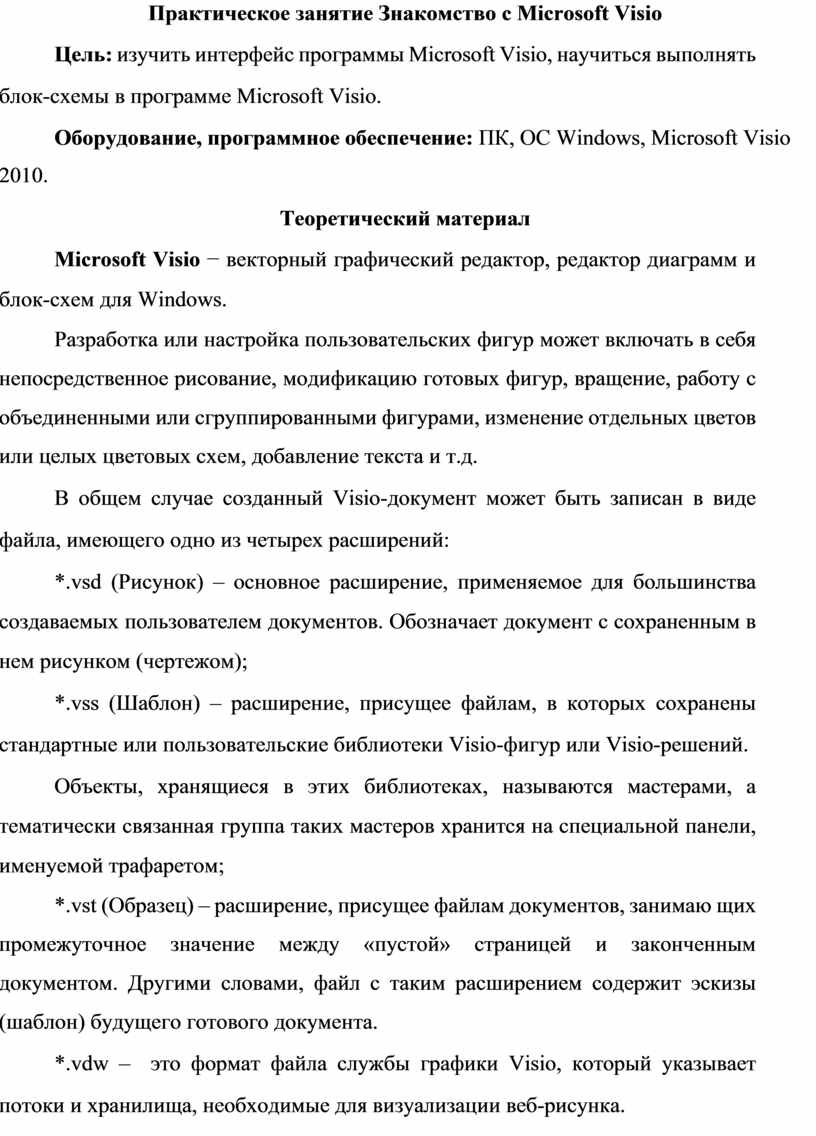

Практическое занятие Знакомство с Microsoft Visio

Цель: изучить интерфейс программы Microsoft Visio, научиться выполнять блок-схемы в программе Microsoft Visio.

Оборудование, программное обеспечение: ПК, ОС Windows, Microsoft Visio 2010.

Теоретический материал

Microsoft Visio − векторный графический редактор, редактор диаграмм и блок-схем для Windows.

Разработка или настройка пользовательских фигур может включать в себя непосредственное рисование, модификацию готовых фигур, вращение, работу с объединенными или сгруппированными фигурами, изменение отдельных цветов или целых цветовых схем, добавление текста и т.д.

В общем случае созданный Visio-документ может быть записан в виде файла, имеющего одно из четырех расширений:

*.vsd (Рисунок) – основное расширение, применяемое для большинства создаваемых пользователем документов. Обозначает документ с сохраненным в нем рисунком (чертежом);

*.vss (Шаблон) – расширение, присущее файлам, в которых сохранены стандартные или пользовательские библиотеки Visio-фигур или Visio-решений.

Объекты, хранящиеся в этих библиотеках, называются мастерами, а тематически связанная группа таких мастеров хранится на специальной панели, именуемой трафаретом;

*.vst (Образец) – расширение, присущее файлам документов, занимаю щих промежуточное значение между «пустой» страницей и законченным документом. Другими словами, файл с таким расширением содержит эскизы (шаблон) будущего готового документа.

*.vdw –  это формат файла службы графики Visio, который указывает потоки и хранилища, необходимые для визуализации веб-рисунка.

Содержание работы

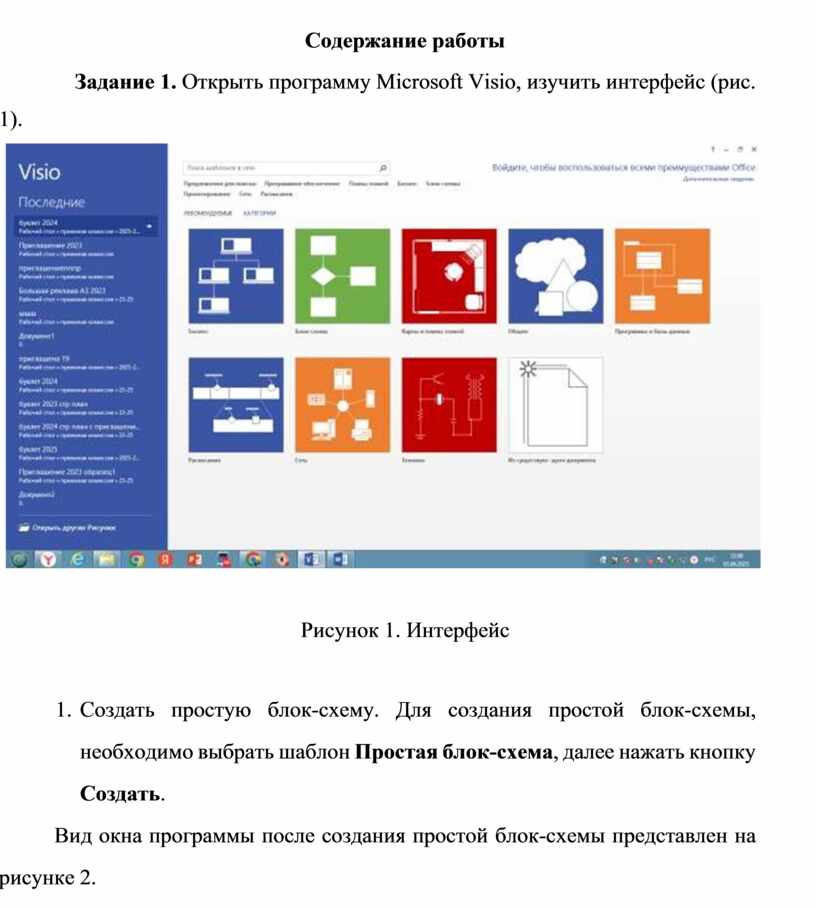

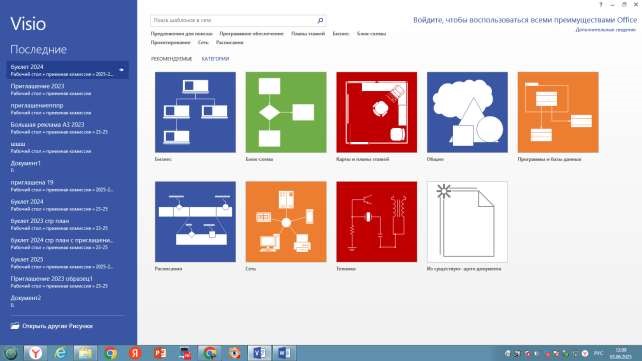

Задание 1. Открыть программу Microsoft Visio, изучить интерфейс (рис.

1).

Рисунок 1. Интерфейс

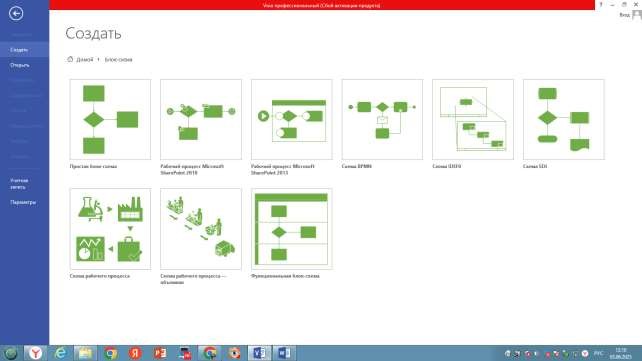

1.    Создать простую блок-схему. Для создания простой блок-схемы, необходимо выбрать шаблон Простая блок-схема, далее нажать кнопку Создать.

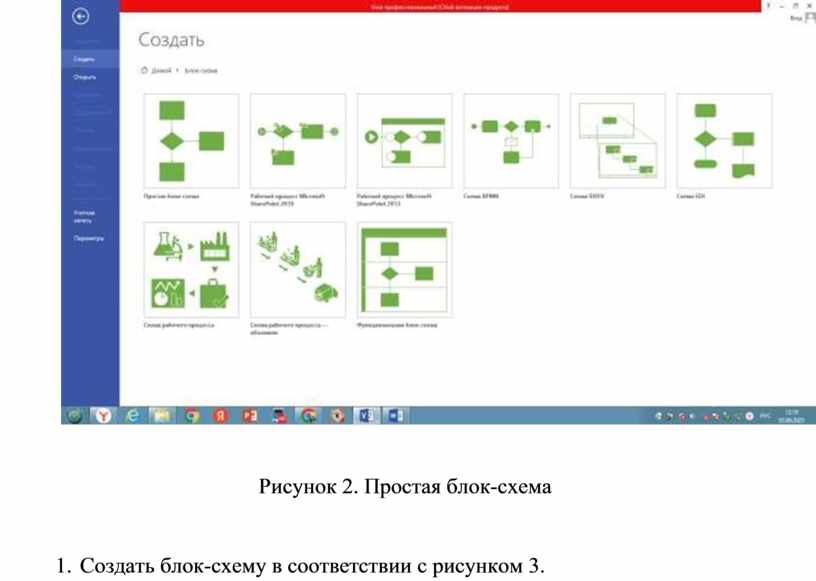

Вид окна программы после создания простой блок-схемы представлен на рисунке 2.

Рисунок 2. Простая блок-схема

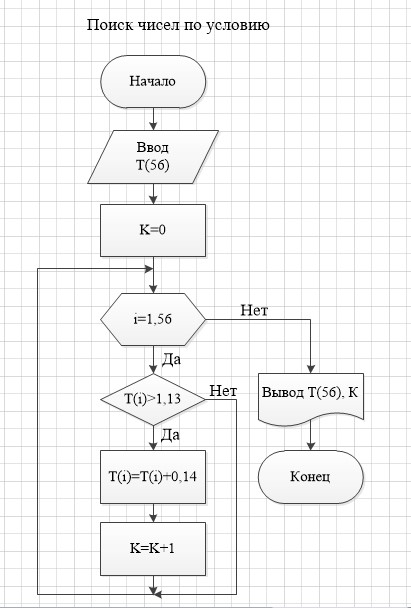

2.    Создать блок-схему в соответствии с рисунком 3.

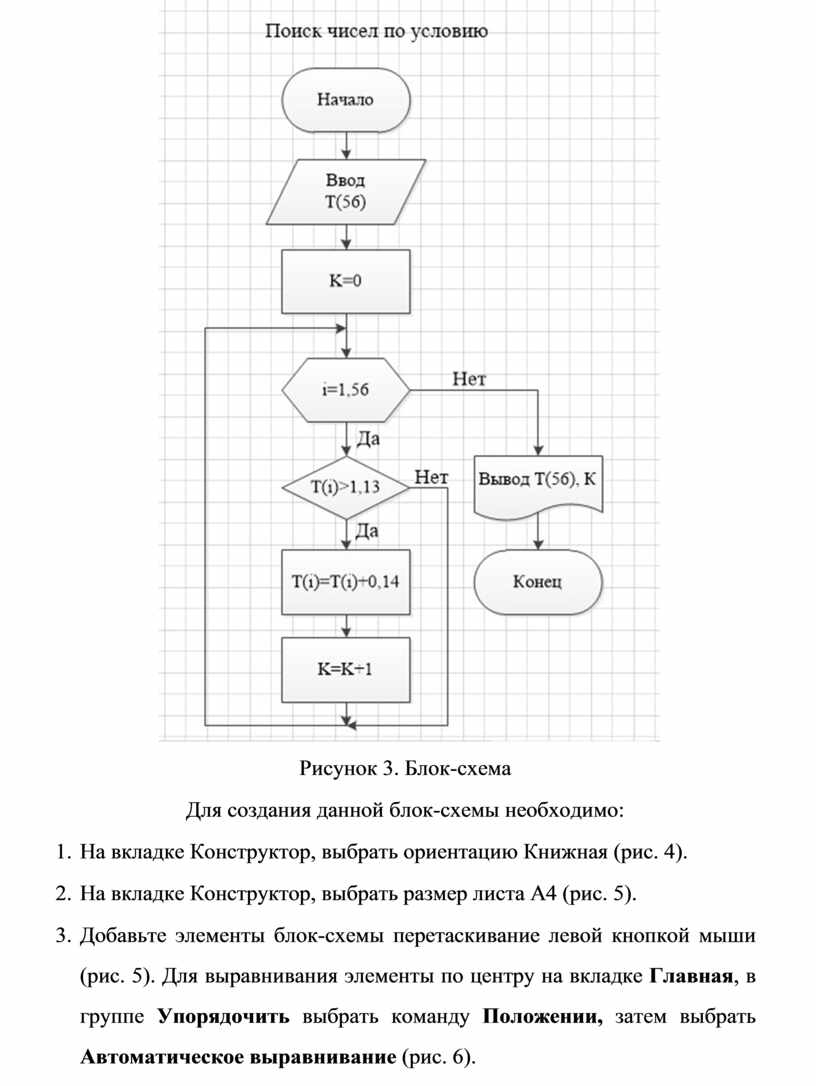

Рисунок 3. Блок-схема

Для создания данной блок-схемы необходимо:

3.    На вкладке Конструктор, выбрать ориентацию Книжная (рис. 4).

4.    На вкладке Конструктор, выбрать размер листа A4 (рис. 5).

5.    Добавьте элементы блок-схемы перетаскивание левой кнопкой мыши (рис. 5). Для выравнивания элементы по центру на вкладке Главная, в группе Упорядочить выбрать команду Положении, затем выбрать Автоматическое выравнивание (рис. 6).

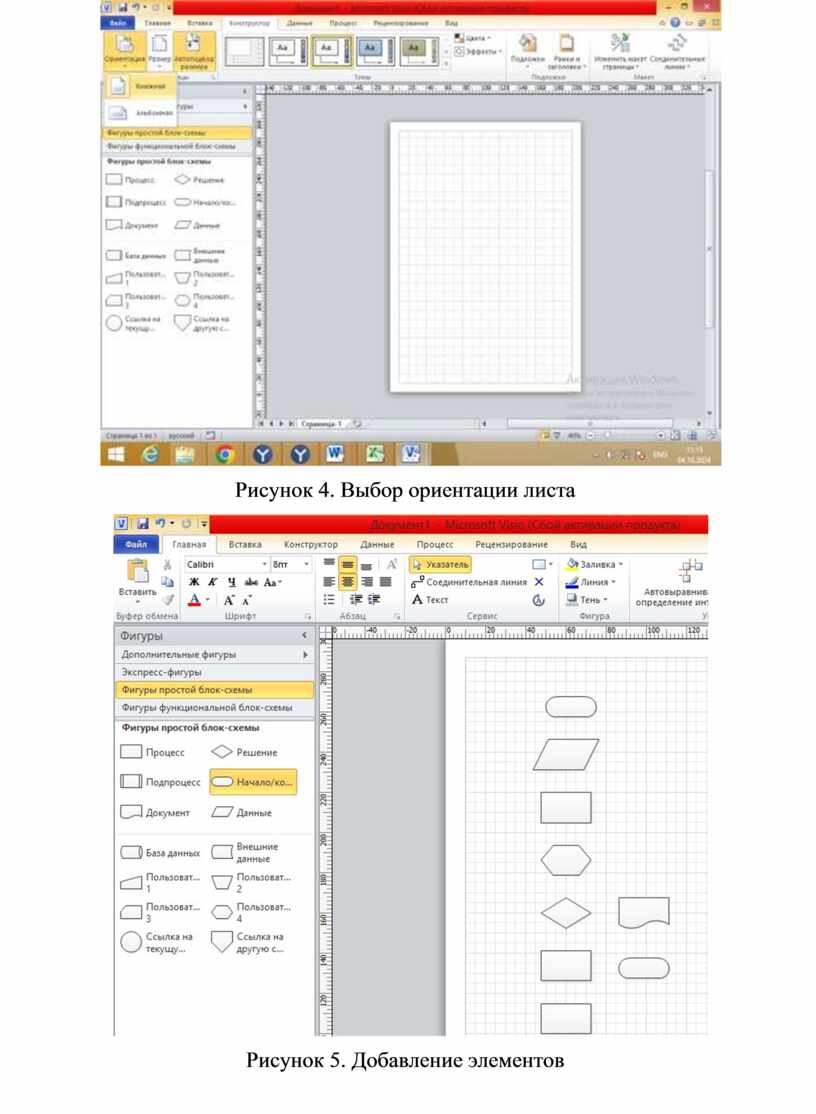

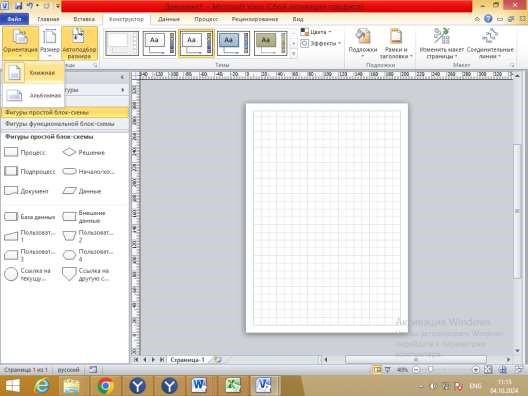

Рисунок 4. Выбор ориентации листа

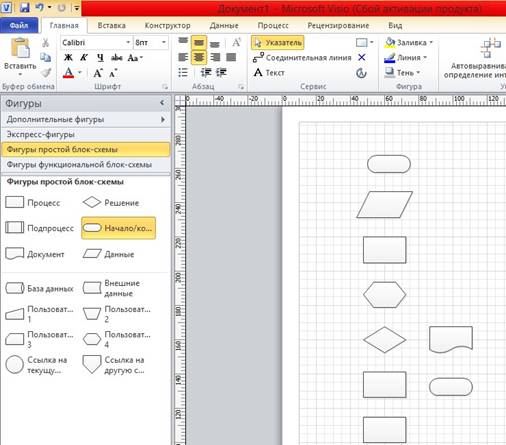

Рисунок 5. Добавление элементов

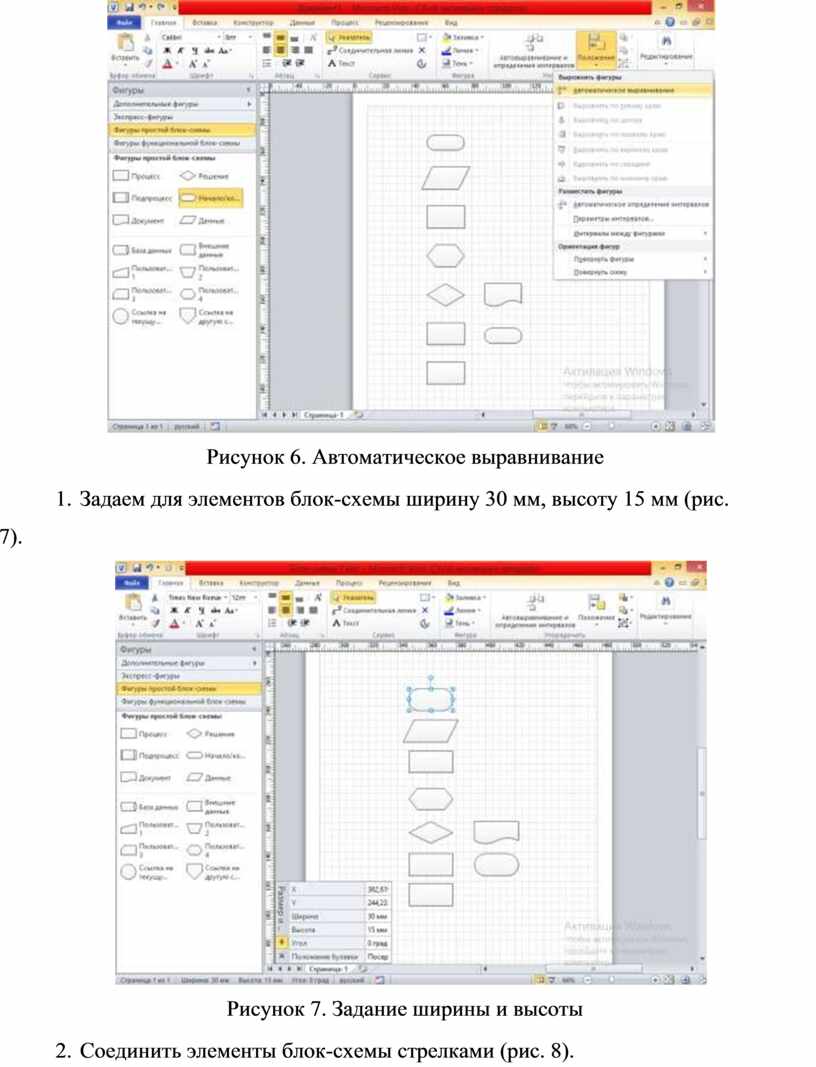

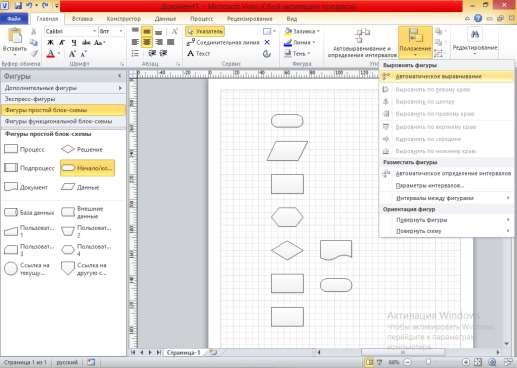

Рисунок 6. Автоматическое выравнивание

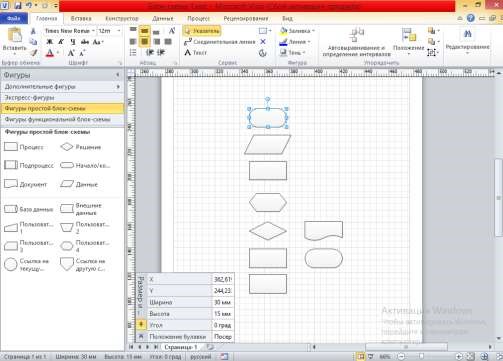

6.    Задаем для элементов блок-схемы ширину 30 мм, высоту 15 мм (рис.

7).

Рисунок 7. Задание ширины и высоты

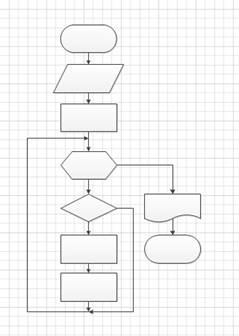

7.    Соединить элементы блок-схемы стрелками (рис. 8).

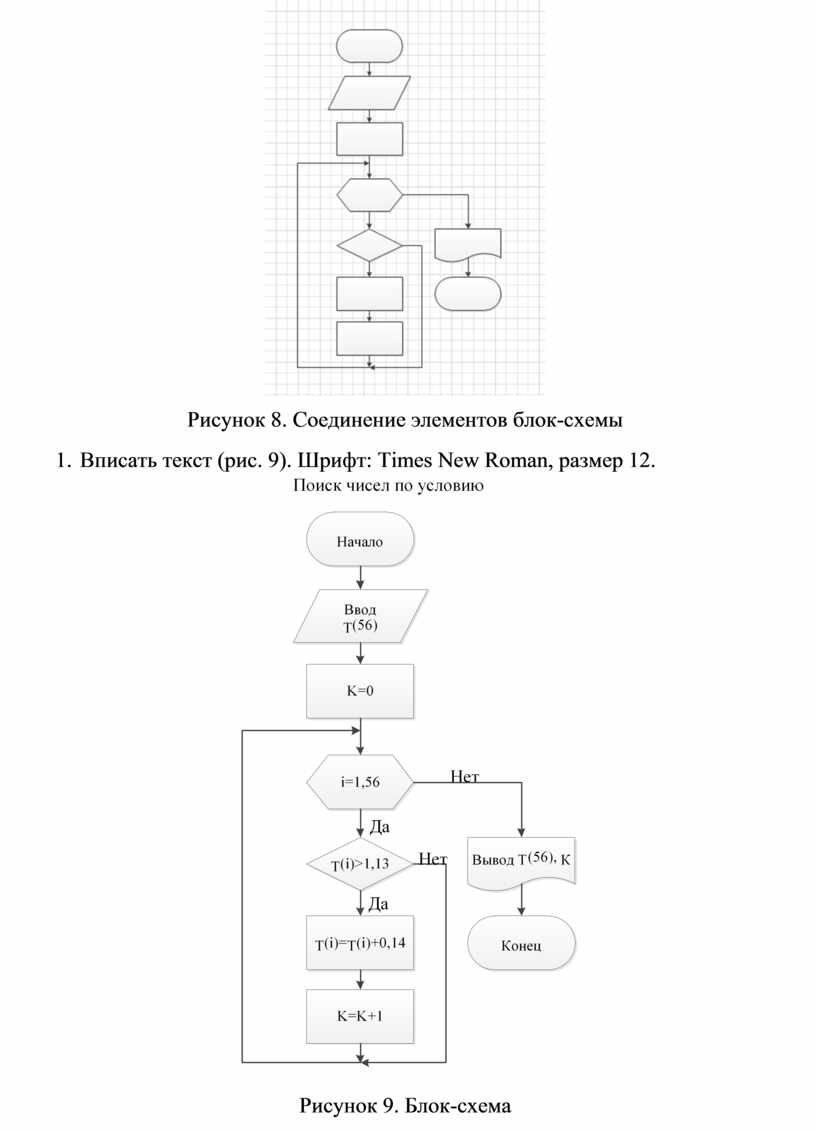

Рисунок 8. Соединение элементов блок-схемы

8.    Вписать текст (рис. 9). Шрифт: Times New Roman, размер 12.

Рисунок 9. Блок-схема

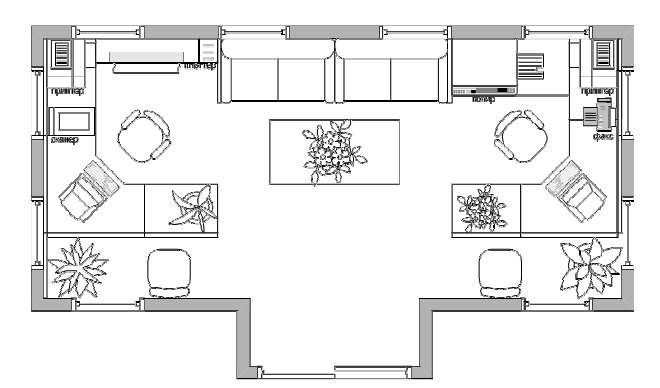

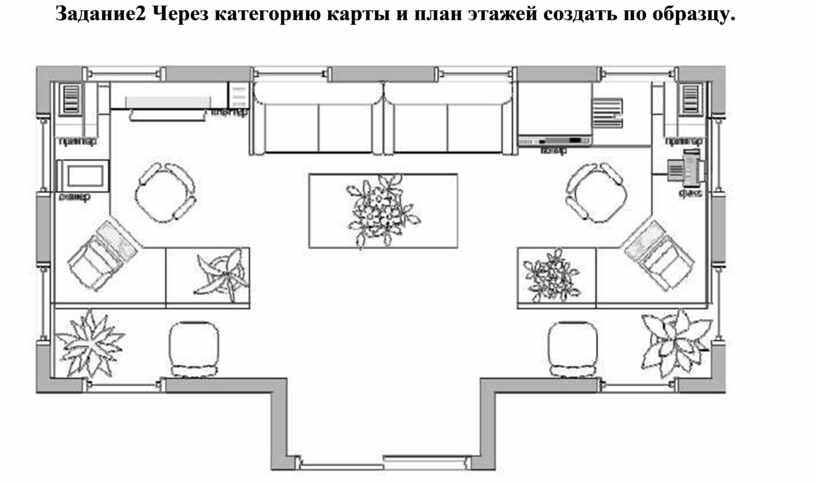

Задание2 Через категорию карты и план этажей создать по образцу.
