1Ohm's law for a mixed connection of conductors..docx

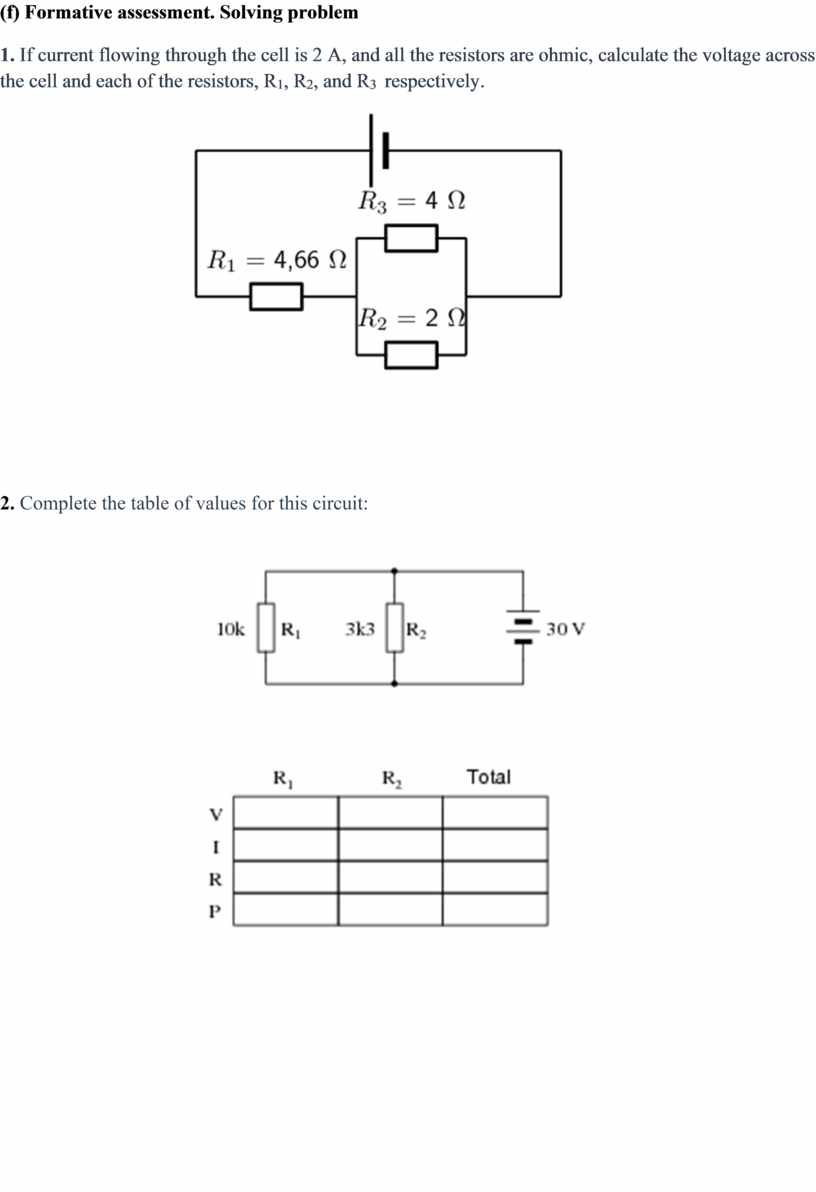

(f) Formative assessment. Solving problem

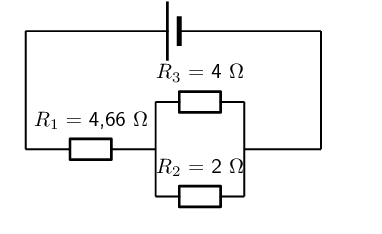

1. If current flowing through the cell is 2 A, and all the resistors are ohmic, calculate the voltage across the cell and each of the resistors, R₁, R₂, and R₃ respectively.

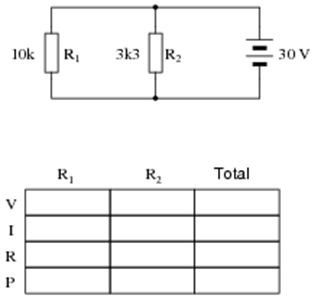

2. Complete the table of values for this circuit:

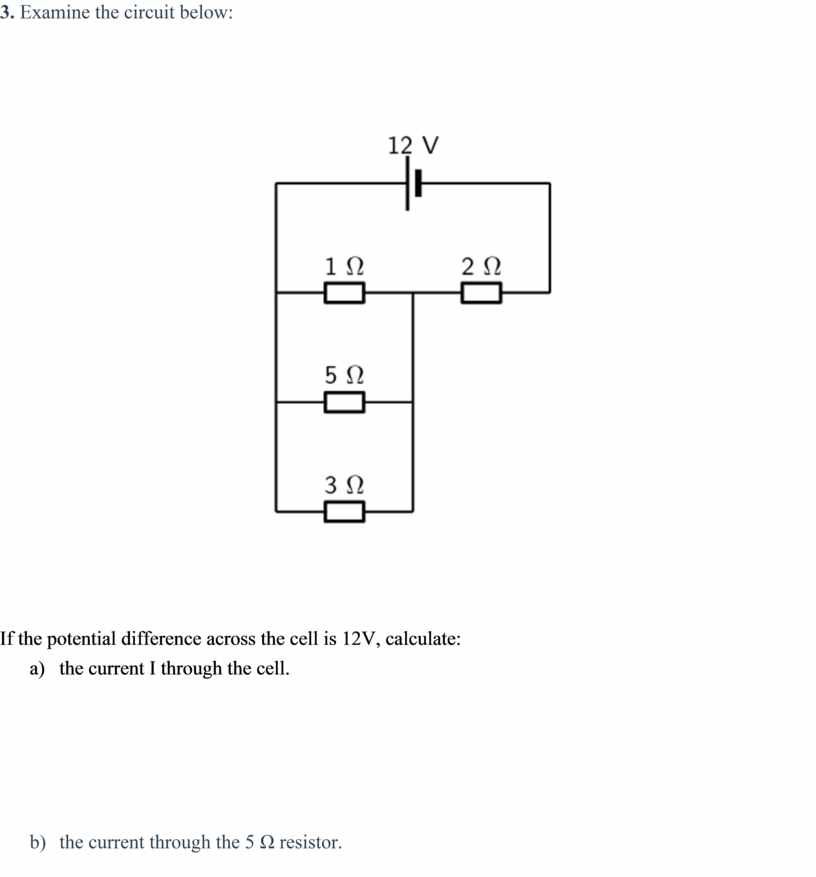

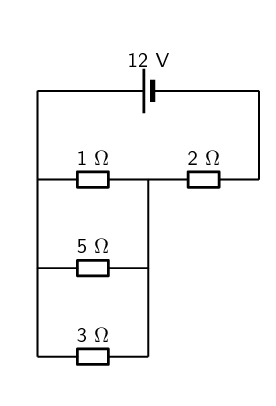

3. Examine the circuit below:

If the potential difference across the cell is 12V, calculate:

a) the current I through the cell.

b) the current through the 5 Ω resistor.
