1Трансформатор.Формативное оценивание (1)

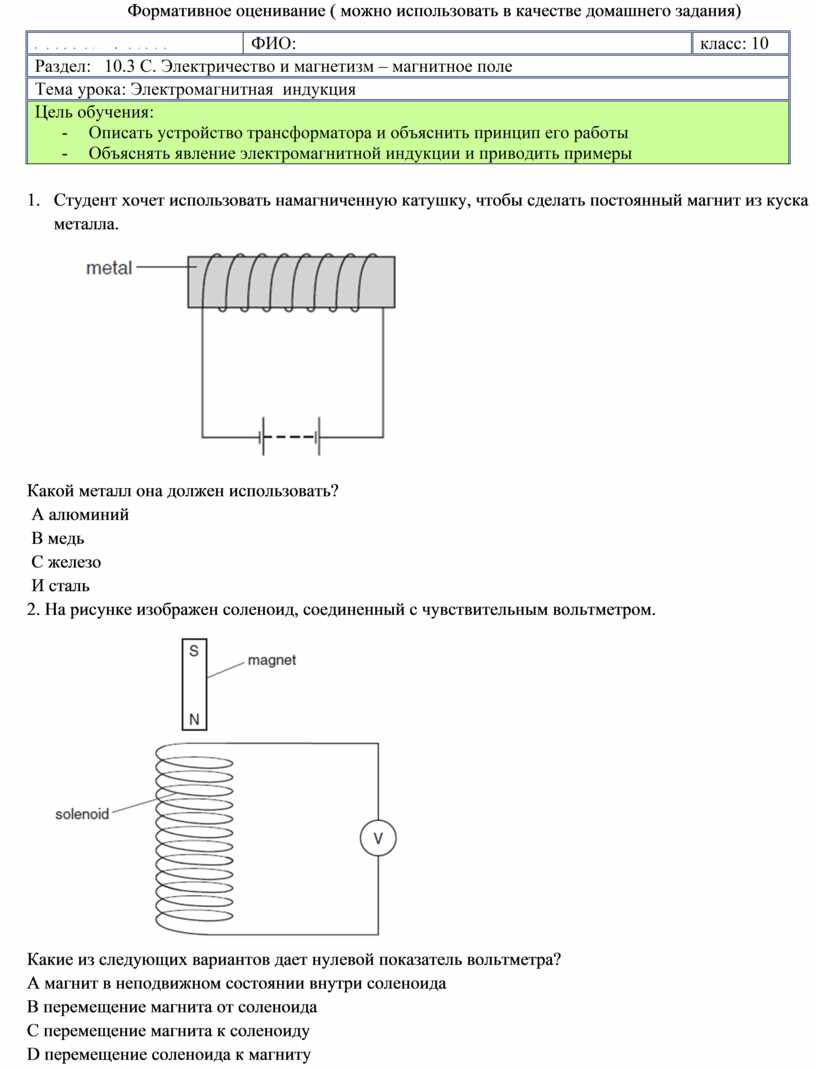

Формативное оценивание ( можно использовать в качестве домашнего задания)

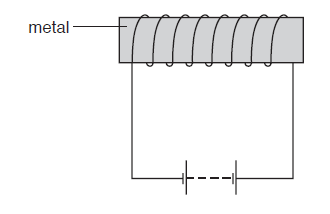

1.      Студент хочет использовать намагниченную катушку, чтобы сделать постоянный магнит из куска металла.

Какой металл она должен использовать?

 А алюминий

 В медь

 С железо

 И сталь

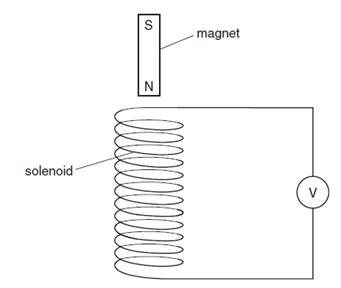

2. На рисунке изображен соленоид, соединенный с чувствительным вольтметром.

Какие из следующих вариантов дает нулевой показатель вольтметра?

А магнит в неподвижном состоянии внутри соленоида

В перемещение магнита от соленоида

С перемещение магнита к соленоиду

D перемещение соленоида к магниту

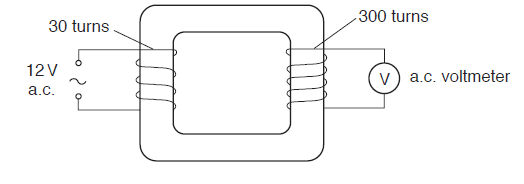

3. На рисунке изображен трансформатор.

Каковы показания вольтметра?

A 1.2V                B 12V                  C 120V                  D 1200V

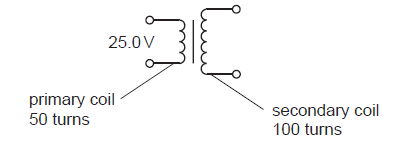

4.       Трансформатор имеет 50 витков на его первичной обмотке и 100 витков на его вторичной обмотке. Переменное напряжение 25,0 V соединен к первичной катушке.

Каково напряжение на вторичной обмотке?

A 12.5V              B 50.0V                 C 175V               D 200V

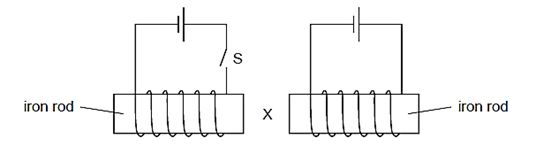

5. Дается два контура на рисунках. Железные стержни размещены близко друг к другу, и могут свободно перемещаться.

Что происходит с шириной щели X, когда ключ S замкнут?

А Немного уменьшается.

В Немного уменьшается затем увеличивается.

С увеличивается

D не изменится.

5. Из каких материалов изготавливают катушку и сердечник электромагнита?

А Медь - медь

В медь - железо

С железо - медь

Д железо – железо

6. Трансформатор должен быть использован для получения 6 V на выходе при 24 V входа.

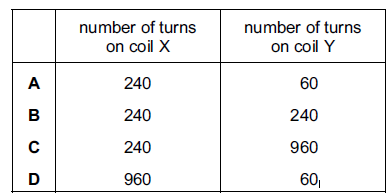

Каковы подходящие числа витков для X и Y катушек?

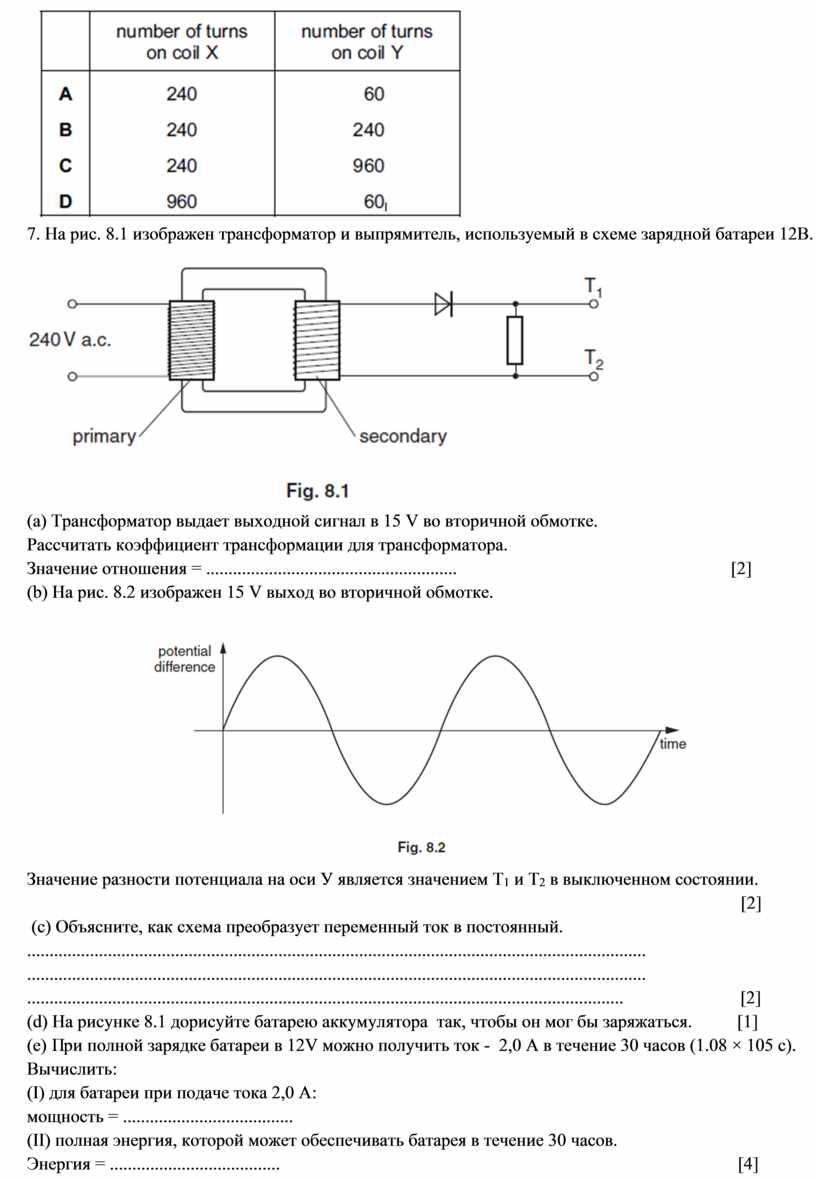

7. На рис. 8.1 изображен трансформатор и выпрямитель, используемый в схеме зарядной батареи 12В.

(a) Трансформатор выдает выходной сигнал в 15 V во вторичной обмотке.

Рассчитать коэффициент трансформации для трансформатора.

Значение отношения = ........................................................                                                             [2]

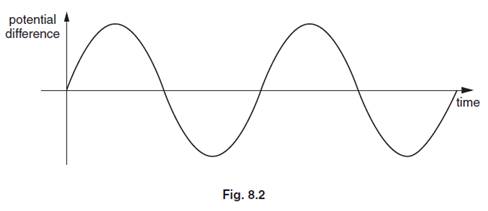

(b) На рис. 8.2 изображен 15 V выход во вторичной обмотке.

Значение разности потенциала на оси У является значением Т₁ и Т₂ в выключенном состоянии.

                                                                                                                                                   [2]

 (с) Объясните, как схема преобразует переменный ток в постоянный.

..........................................................................................................................................

..........................................................................................................................................

.....................................................................................................................................                          [2]

(d) На рисунке 8.1 дорисуйте батарею аккумулятора  так, чтобы он мог бы заряжаться.          [1]

(е) При полной зарядке батареи в 12V можно получить ток -  2,0 А в течение 30 часов (1.08 × 105 с).

Вычислить:

(I) для батареи при подаче тока 2,0 А:

мощность = ......................................

(II) полная энергия, которой может обеспечивать батарея в течение 30 часов.

Энергия = ......................................                                                                                                      [4]
