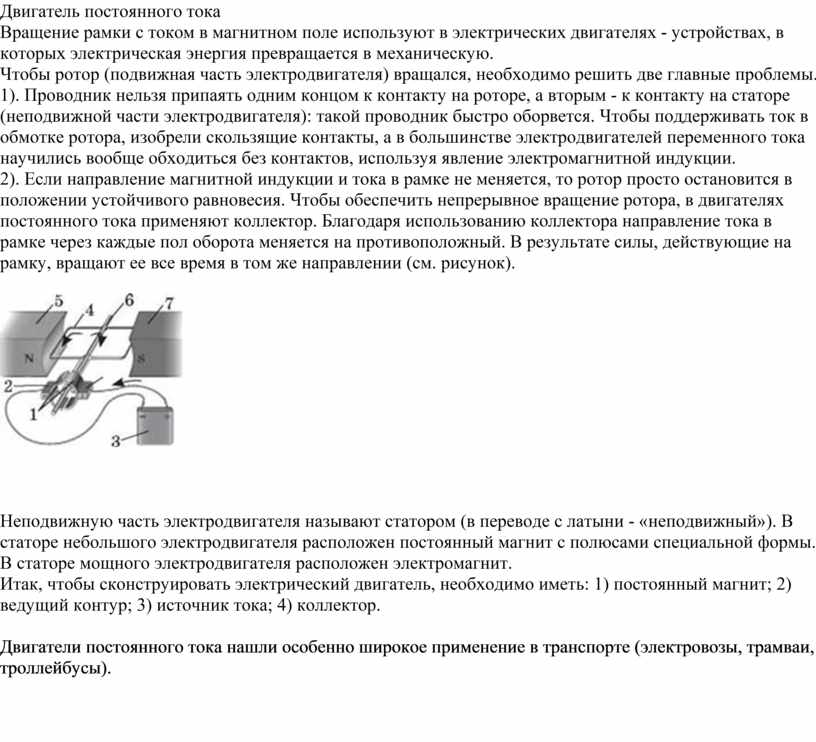

Двигатель постоянного тока

Вращение рамки с током в магнитном поле используют в электрических двигателях - устройствах, в которых электрическая энергия превращается в механическую.

Чтобы ротор (подвижная часть электродвигателя) вращался, необходимо решить две главные проблемы.

1). Проводник нельзя припаять одним концом к контакту на роторе, а вторым - к контакту на статоре (неподвижной части электродвигателя): такой проводник быстро оборвется. Чтобы поддерживать ток в обмотке ротора, изобрели скользящие контакты, а в большинстве электродвигателей переменного тока научились вообще обходиться без контактов, используя явление электромагнитной индукции.

2). Если направление магнитной индукции и тока в рамке не меняется, то ротор просто остановится в положении устойчивого равновесия. Чтобы обеспечить непрерывное вращение ротора, в двигателях постоянного тока применяют коллектор. Благодаря использованию коллектора направление тока в рамке через каждые пол оборота меняется на противоположный. В результате силы, действующие на рамку, вращают ее все время в том же направлении (см. рисунок).

Неподвижную часть электродвигателя называют статором (в переводе с латыни - «неподвижный»). В статоре небольшого электродвигателя расположен постоянный магнит с полюсами специальной формы. В статоре мощного электродвигателя расположен электромагнит.

Итак, чтобы сконструировать электрический двигатель, необходимо иметь: 1) постоянный магнит; 2) ведущий контур; 3) источник тока; 4) коллектор.

Двигатели постоянного тока нашли особенно широкое применение в транспорте (электровозы, трамваи, троллейбусы).

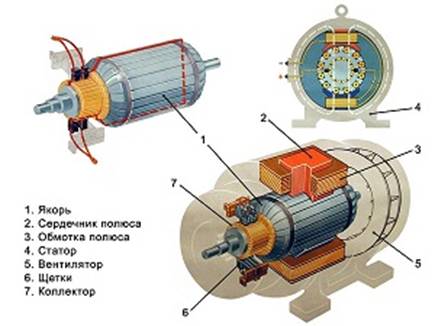

Генератор постоянного тока состоит из якоря и статора. Якорь собирается из стальных пластин с углублениями, в которые укладываются обмотки. Их концы подсоединяются к коллектору, состоящему из медных пластин, разделенных диэлектриком. Коллектор, якорь с обмотками и вал электрической машины после сборки становятся единым целым. Статор генератора является одновременно и его корпусом, на внутренней поверхности которого закрепляется несколько пар постоянных или электрических магнитов. Обычно используются электрические, сердечники которых могут быть отлиты вместе с корпусом (для машин малой мощности) или набраны из металлических пластин.

Если к концам петли проводника, внутри которой вращается постоянный магнит, подключить нагрузку, то в ней потечет переменный ток. Произойдет это потому, что полюса магнита меняются местами. На этом эффекте основан принцип работы генераторов переменного тока, являющихся братьями-близнецами машин постоянного напряжения.

   В генераторе постоянного тока получаемый ток не меняет направления. Причина этого заключается в том, чтобы успевать коммутировать точки подключения нагрузки с той же скоростью, с какой вращается магнит. Осуществить эту задачу может только коллектор – особое устройство, состоящее из нескольких токопроводящих секторов, разделенных диэлектрическими пластинами. Оно закрепляется на якоре электрической машины и вращается синхронно с ним.

   Съем электрической энергии с якоря осуществляется щетками – кусочками графита, имеющего высокую электропроводность и низкий коэффициент трения скольжения. В тот момент, когда токопроводящие сектора коллектора меняются местами, индуцируемая ЭДС становится нулевой, но изменить знак она не успевает, поскольку щетка передана токосъемному сектору, подключенному к другому концу проводника.
   В результате, на выходе устройства получается пульсирующее напряжение одной величины. Чтобы сгладить пульсацию напряжения используется несколько якорных обмоток. Чем их больше, тем меньше броски напряжения на выходе генератора.
   Съем генерируемого напряжения с обмотки якоря, а не статора, является коренным отличием машины постоянного тока от переменного. Это же предопределило и их существенный недостаток: потери на трение между щетками и коллектором, искрение и нагрев.
