Работа и мощность электрического тока.
Тема урока:

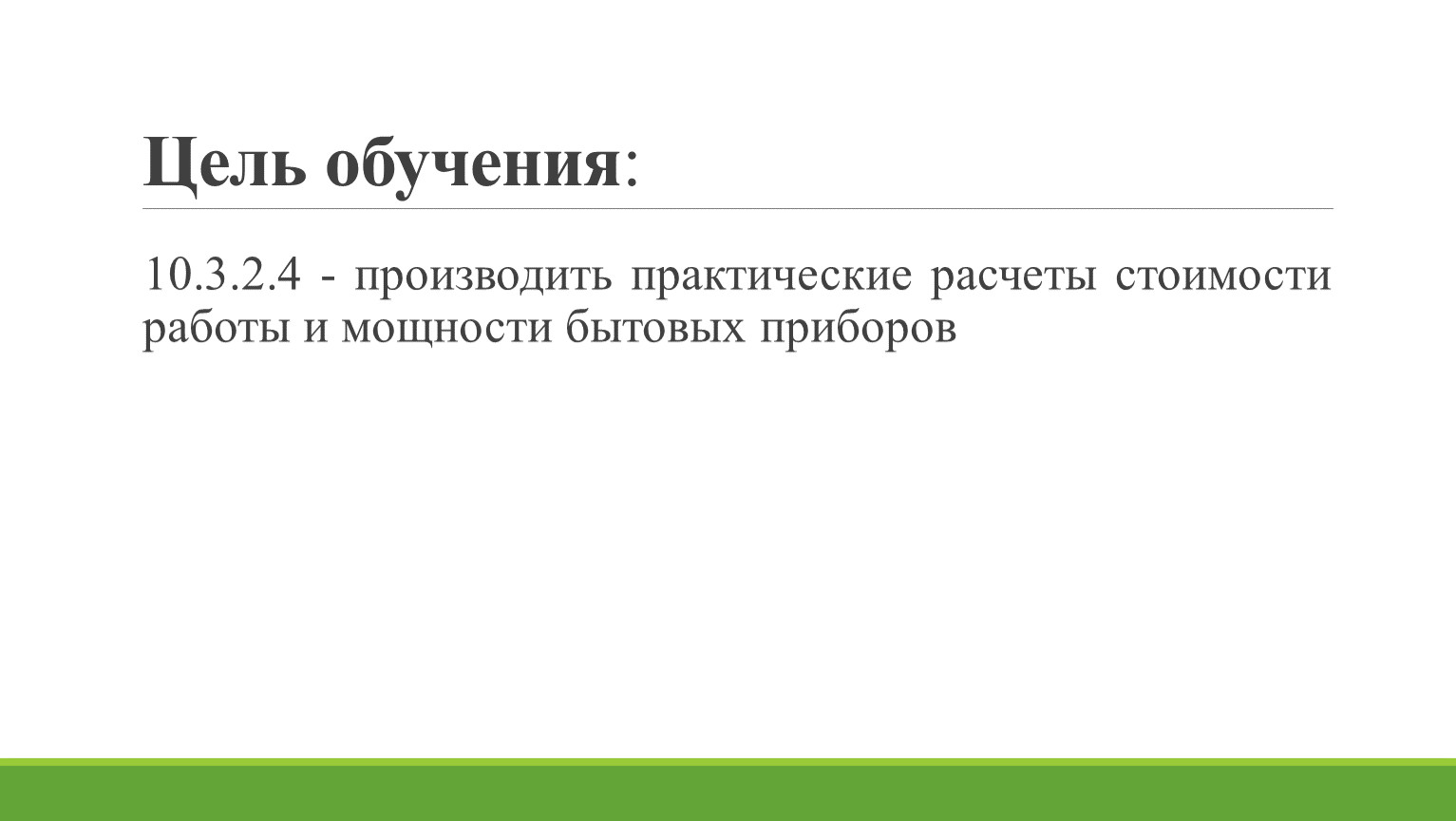

Цель обучения:
10.3.2.4 - производить практические расчеты стоимости работы и мощности бытовых приборов
Критерии успеха:
Вычисляет мощность и работу электрического тока.
Определяет потребляемую мощность электроприборов.
Счет-извещение
Какой вид коммунальных услуг мы оплачиваем по такой квитанции?
За что мы платим?
На что расходуется электрическая энергия?
Бытовые приборы. За счет чего они работают?
(I) Вывод формулы работы электрического тока:
Запишите формулу напряжения и силы тока, согласно их определениям:
𝑼𝑼= 𝑨 𝒒 𝑨𝑨 𝑨 𝒒 𝒒𝒒 𝑨 𝒒
𝑰𝑰= 𝒒 𝒕 𝒒𝒒 𝒒 𝒕 𝒕𝒕 𝒒 𝒕
Работа электрического тока:
Работа электрического поля по перемещению заряда - работа тока. Обозначается: А
Работа тока на участке цепи равна произведению силы тока, напряжения и времени, в течение которого совершалась работа.
[А] – 1 Дж; 1Дж = 1 А · В ·c
𝑨𝑨= 𝑼 𝟐 𝑹 𝑼 𝟐 𝑼𝑼 𝑼 𝟐 𝟐𝟐 𝑼 𝟐 𝑼 𝟐 𝑹 𝑹𝑹 𝑼 𝟐 𝑹 𝒕𝒕
𝑨𝑨= 𝑰 𝟐 𝑰𝑰 𝑰 𝟐 𝟐𝟐 𝑰 𝟐 𝑹𝑹𝒕𝒕
𝑨𝑨=𝑼𝑼𝑰𝑰𝒕𝒕
Согласно закону Ома:
Согласно закону Ома:
– при последовательном соединении
– при параллельном соединении
(I) Вывод формулы мощности электрического тока:
Формула мощности:
𝑷𝑷= 𝑨 𝒕 𝑨𝑨 𝑨 𝒕 𝒕𝒕 𝑨 𝒕
Мощность электрического тока:
Мощность – это работа, выполненная за единицу времени (скорость выполнения током работы). Обозначается: Р
[P]=1Вт; 1 Вт = 1 Дж/с ;
1 Вт = 1 А · В
𝑃𝑃= 𝐴 𝑡 𝐴𝐴 𝐴 𝑡 𝑡𝑡 𝐴 𝑡 = 𝑈𝐼𝑡 𝑡 𝑈𝑈𝐼𝐼𝑡𝑡 𝑈𝐼𝑡 𝑡 𝑡𝑡 𝑈𝐼𝑡 𝑡
𝑷𝑷=𝑼𝑼𝑰𝑰
Мощность тока на участке цепи равна произведению силы тока и напряжения.
𝑷𝑷= 𝑼 𝟐 𝑹 𝑼 𝟐 𝑼𝑼 𝑼 𝟐 𝟐𝟐 𝑼 𝟐 𝑼 𝟐 𝑹 𝑹𝑹 𝑼 𝟐 𝑹
𝑷𝑷= 𝑰 𝟐 𝑰𝑰 𝑰 𝟐 𝟐𝟐 𝑰 𝟐 𝑹𝑹
𝑷=𝑼𝑰
Согласно закону Ома:
Согласно закону Ома:
– при последовательном соединении
– при параллельном соединении
Проанализируйте информацию и подумайте как бы мы могли более эффективно
потреблять электрическую энергию.

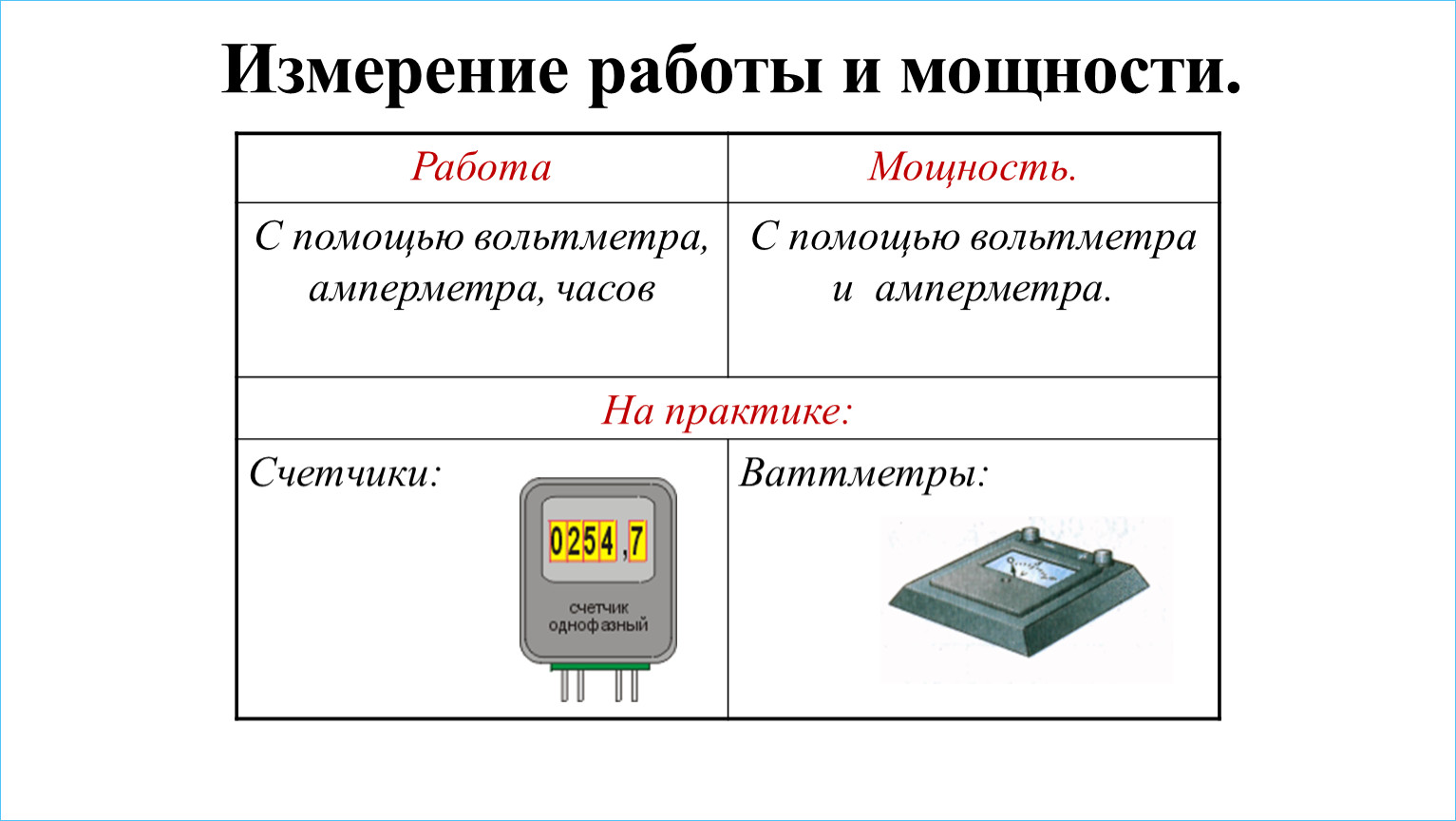

Измерение работы и мощности.
Работа | Мощность. |
С помощью вольтметра, амперметра, часов | С помощью вольтметра и амперметра. |
На практике: | |
Счетчики: | Ваттметры: |

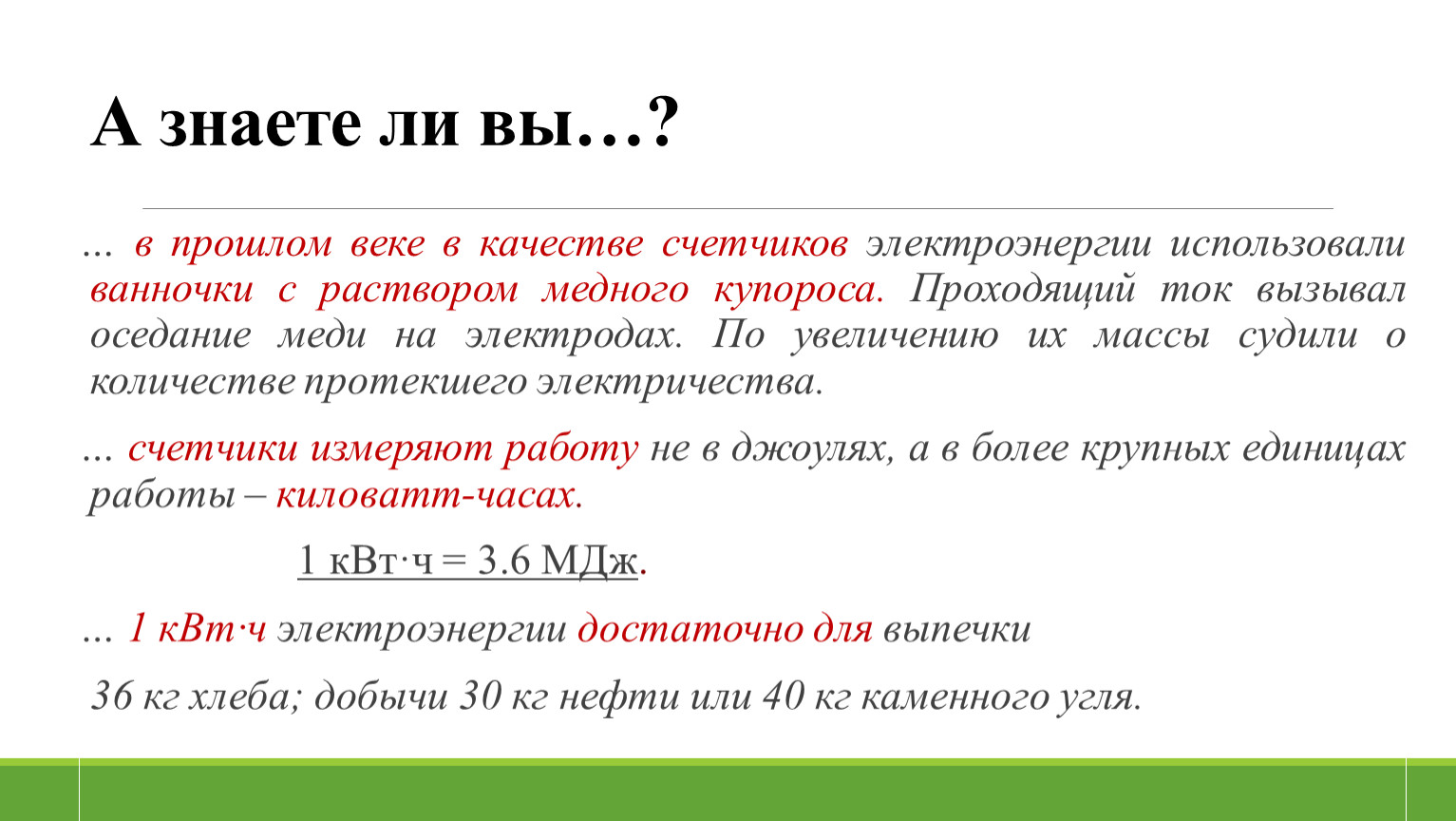

А знаете ли вы…?
… в прошлом веке в качестве счетчиков электроэнергии использовали ванночки с раствором медного купороса. Проходящий ток вызывал оседание меди на электродах. По увеличению их массы судили о количестве протекшего электричества.
… счетчики измеряют работу не в джоулях, а в более крупных единицах работы – киловатт-часах.
1 кВт·ч = 3.6 МДж.
… 1 кВт·ч электроэнергии достаточно для выпечки
36 кг хлеба; добычи 30 кг нефти или 40 кг каменного угля.
В каком проводнике мощность тока больше?
Два провода, геометрические размеры которых одинаковы, соединены последовательно и подключены к источнику тока. Определите в каком проводнике мощность тока будет больше? Почему? Сделайте выводы.
Вывод: при последовательном соединении, мощность тока будет больше в том проводнике, в котором сопротивление больше.
𝑷𝑷= 𝑰 𝟐 𝑰𝑰 𝑰 𝟐 𝟐𝟐 𝑰 𝟐 𝑹𝑹
Постоянная величина
Переменная величина
В каком проводнике мощность тока больше?
медь
константан
Два провода, геометрические размеры которых одинаковы, соединены параллельно и подключены к источнику тока. Определите в каком проводнике мощность тока будет больше? Почему? Сделайте выводы.
Вывод: при параллельном соединении, мощность тока будет больше в том проводнике, в котором сопротивление меньше.
Постоянная величина
Переменная величина
𝑷𝑷= 𝑼 𝟐 𝑹 𝑼 𝟐 𝑼𝑼 𝑼 𝟐 𝟐𝟐 𝑼 𝟐 𝑼 𝟐 𝑹 𝑹𝑹 𝑼 𝟐 𝑹

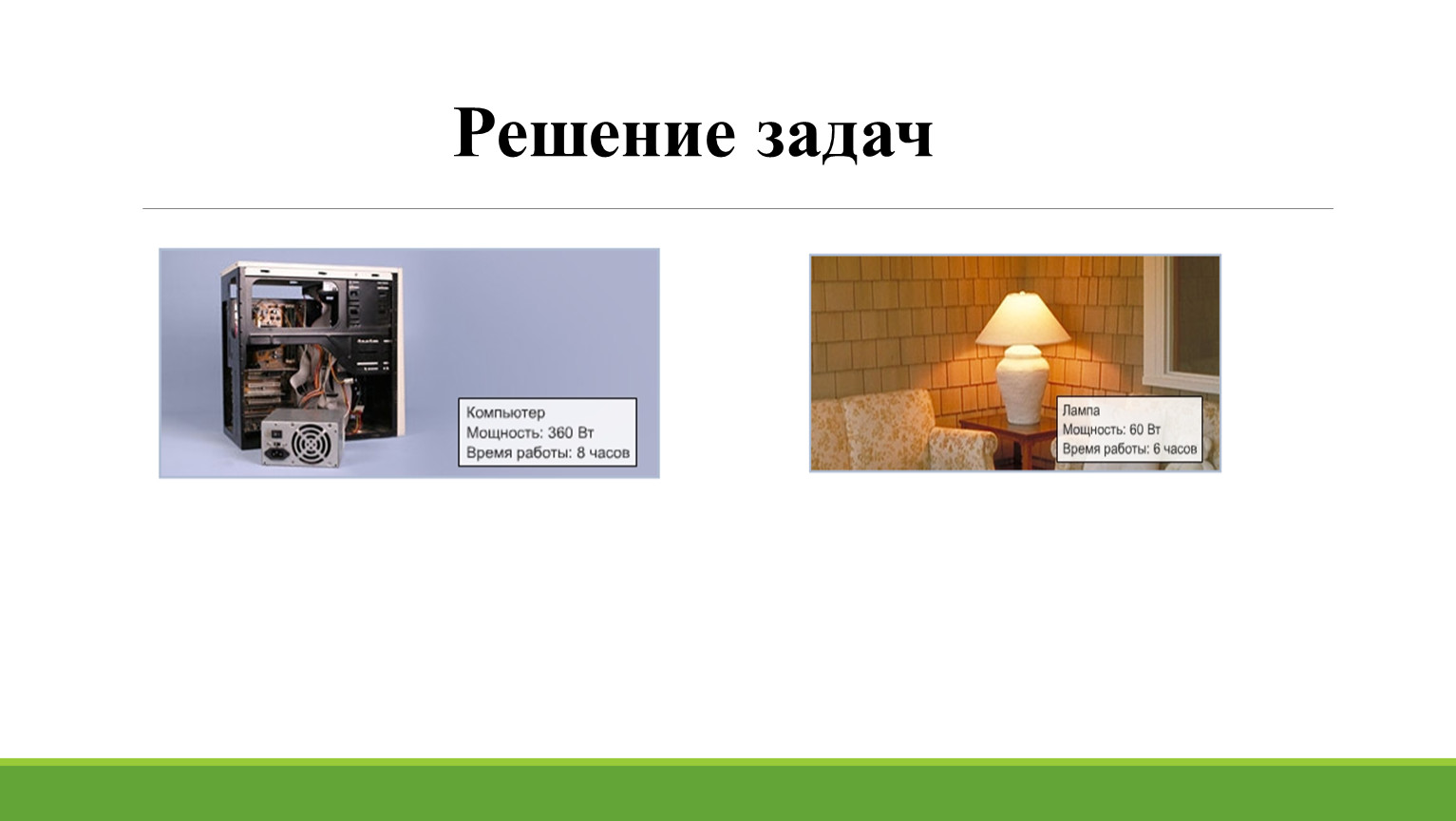

Решение задач
Экспериментальная работа «Определение мощности и работы электрической лампочки»
Какую новую для вас информацию вы получили на уроке?
Что показалось вам наиболее сложным?
Какие ранее неизвестные физические величины вы узнали?

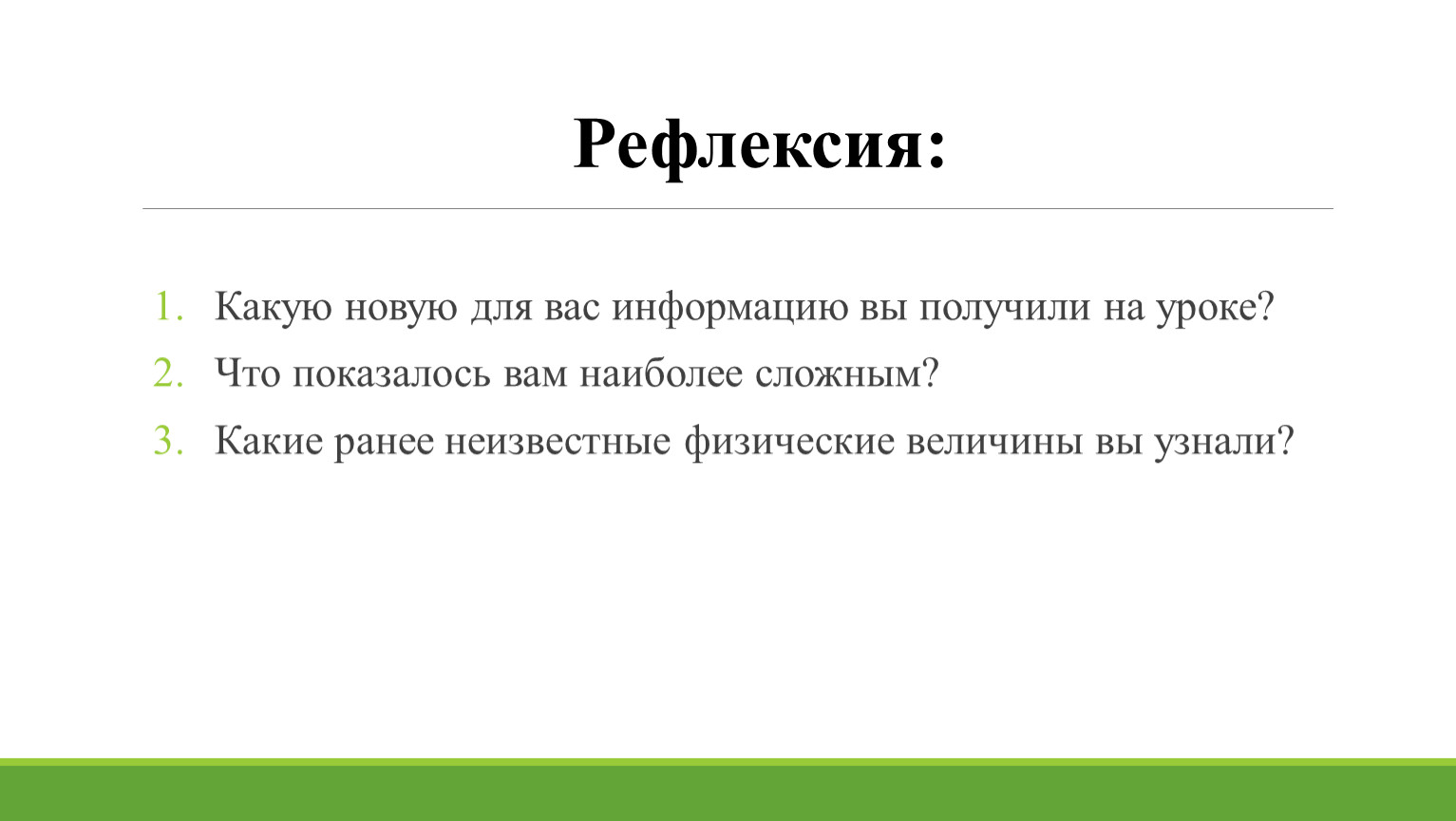

Рефлексия:
