9Электрический ток в металлах и полупроводниках Презентация

Электрический ток в металлах и полупроводниках

10 класс 3 четверть

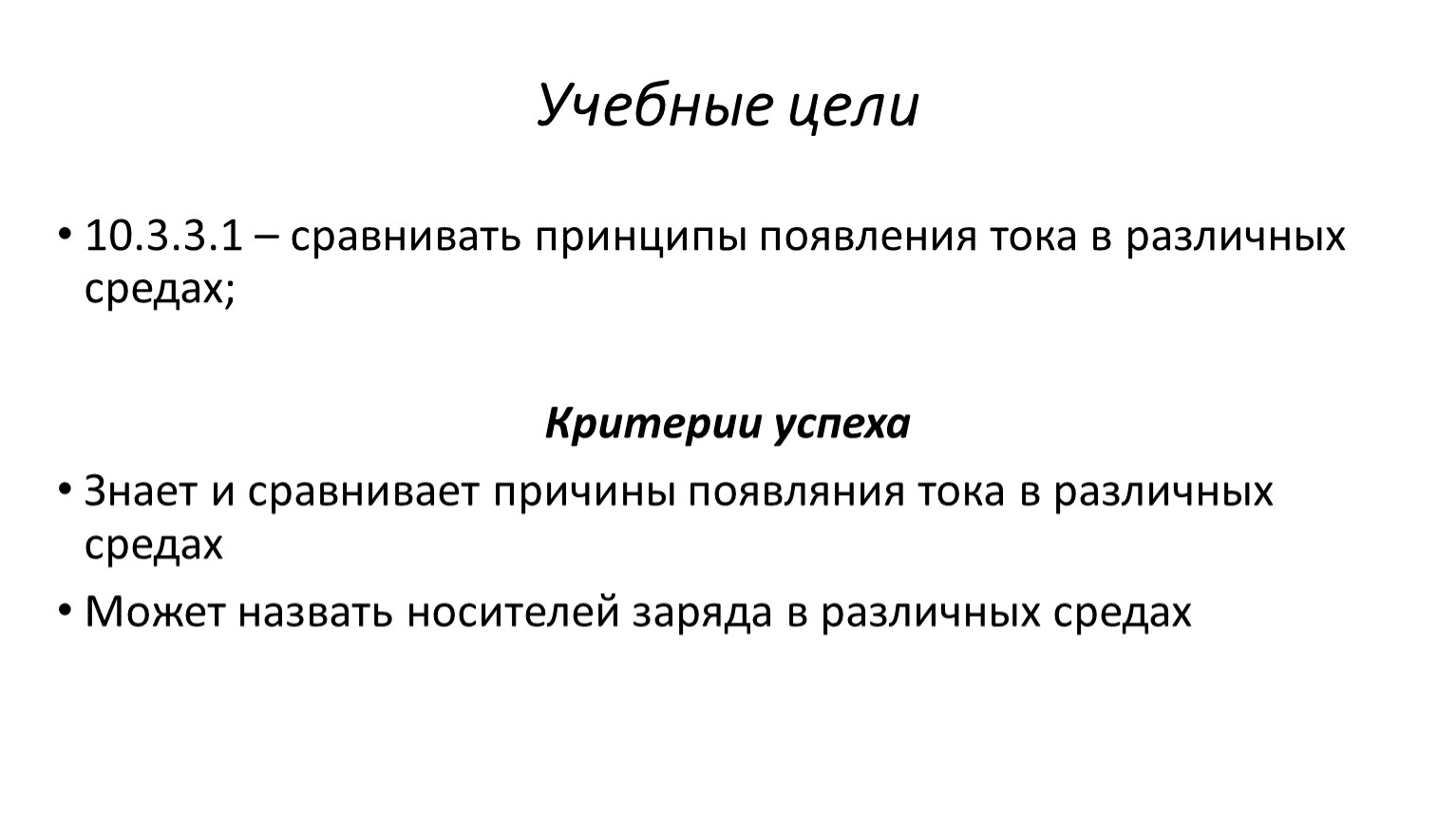

10.3.3.1 – сравнивать принципы появления тока в различных средах;

Критерии успеха
Знает и сравнивает причины появляния тока в различных средах
Может назвать носителей заряда в различных средах

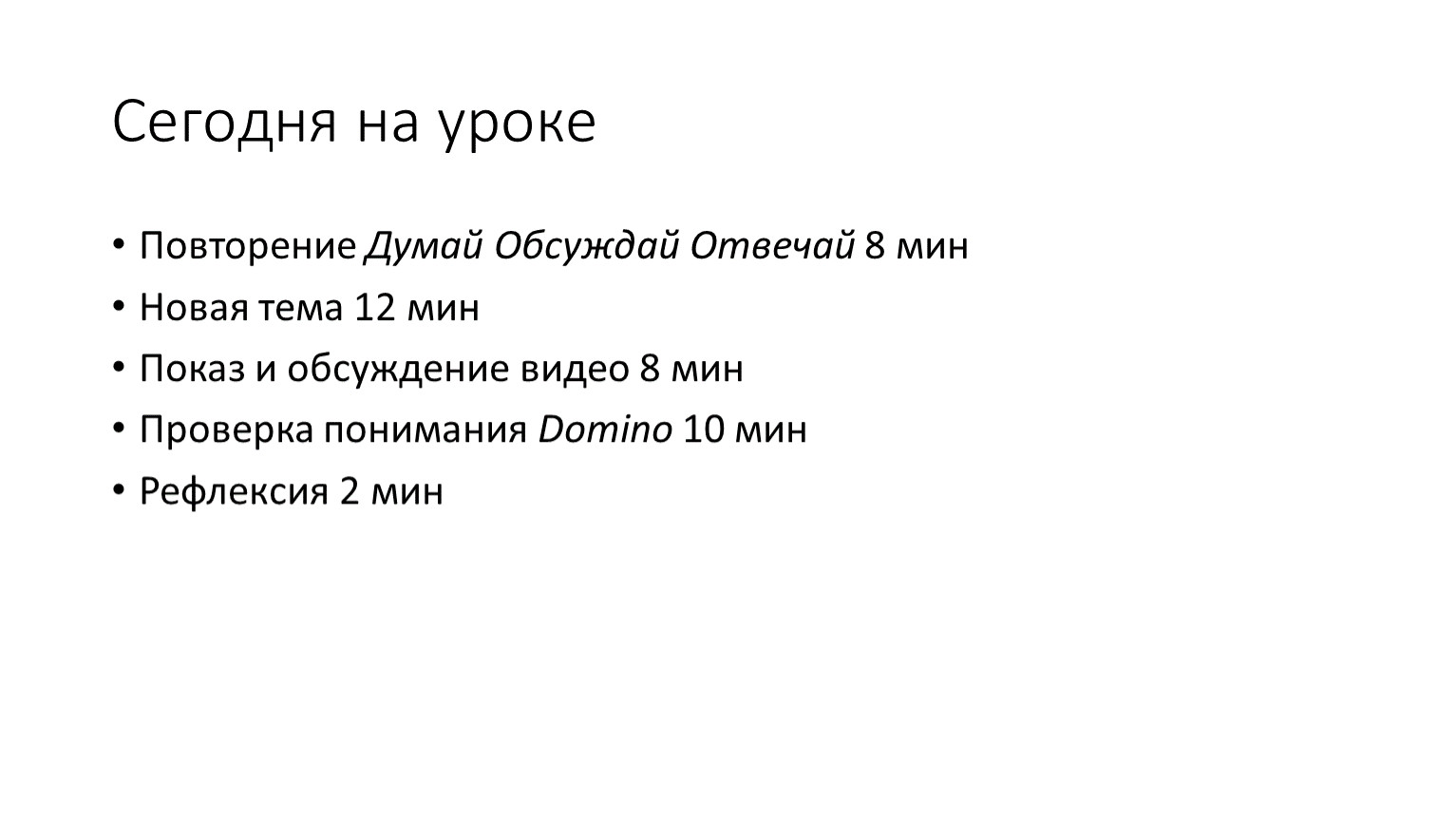

Сегодня на уроке

Повторение Думай Обсуждай Отвечай 8 мин
Новая тема 12 мин
Показ и обсуждение видео 8 мин
Проверка понимания Domino 10 мин
Рефлексия 2 мин

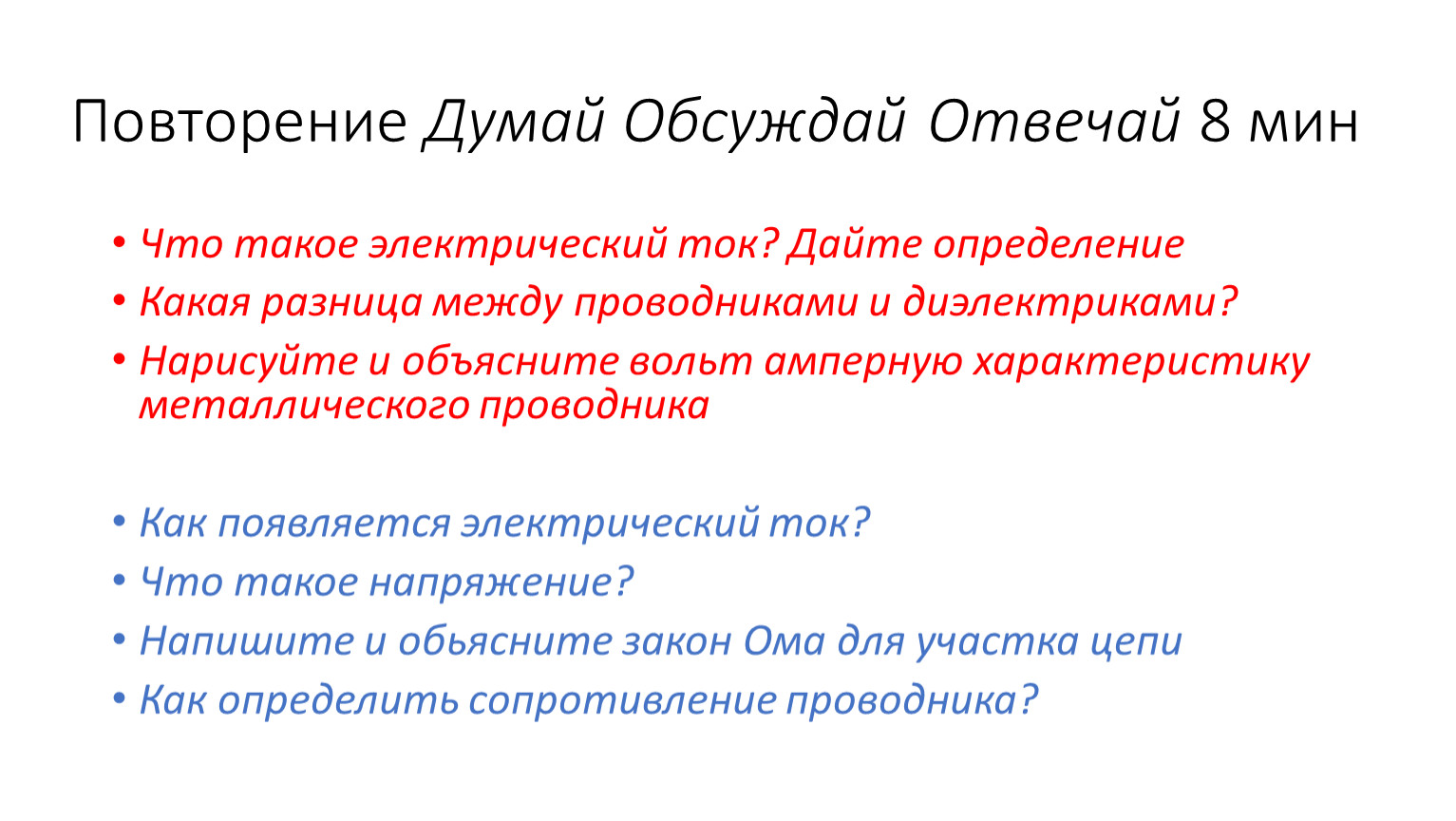

Повторение Думай Обсуждай Отвечай 8 мин

Что такое электрический ток? Дайте определение
Какая разница между проводниками и диэлектриками?
Нарисуйте и объясните вольт амперную характеристику металлического проводника

Как появляется электрический ток?
Что такое напряжение?
Напишите и обьясните закон Ома для участка цепи
Как определить сопротивление проводника?

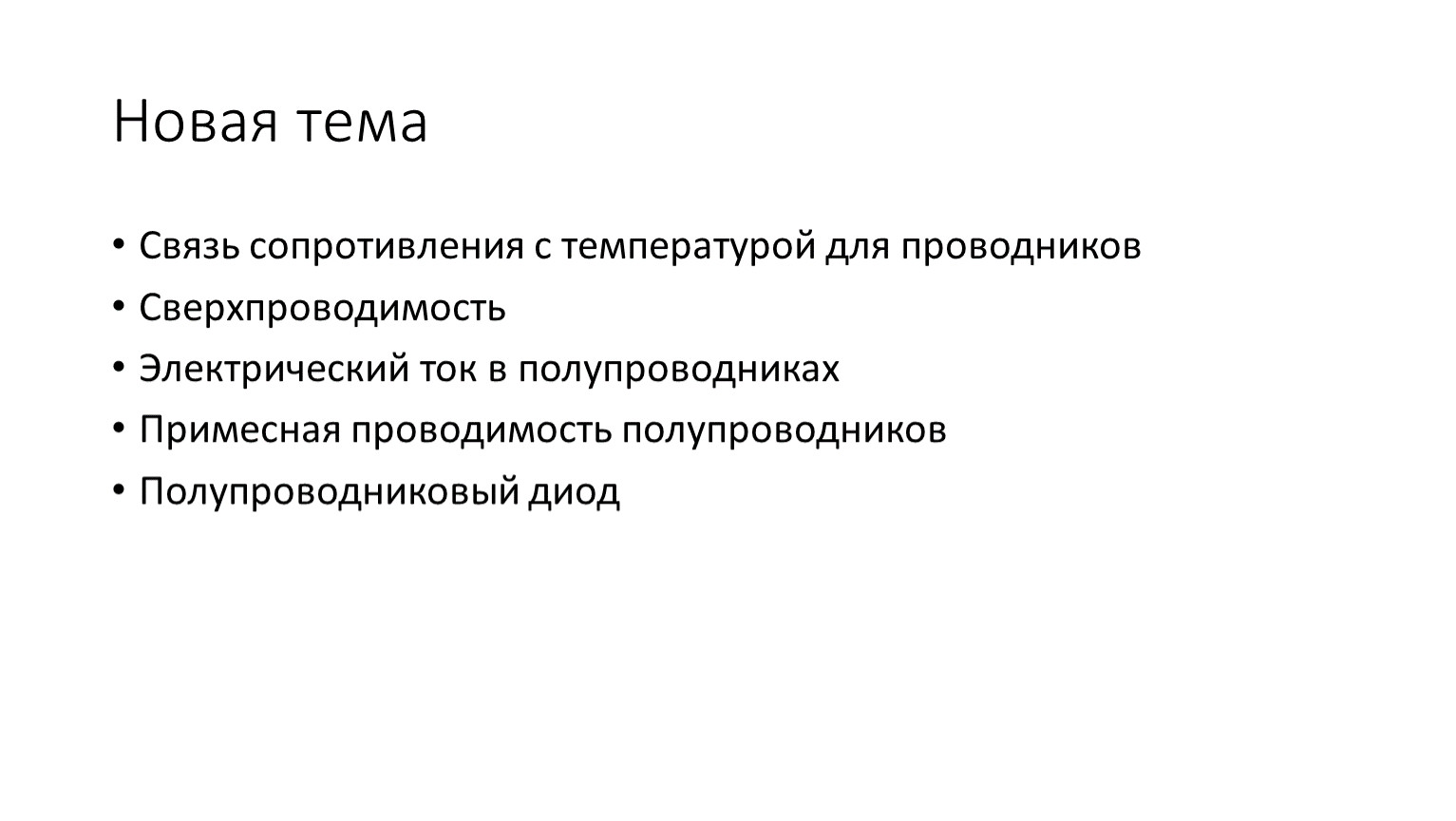

Новая тема

Связь сопротивления с температурой для проводников
Сверхпроводимость
Электрический ток в полупроводниках
Примесная проводимость полупроводников
Полупроводниковый диод

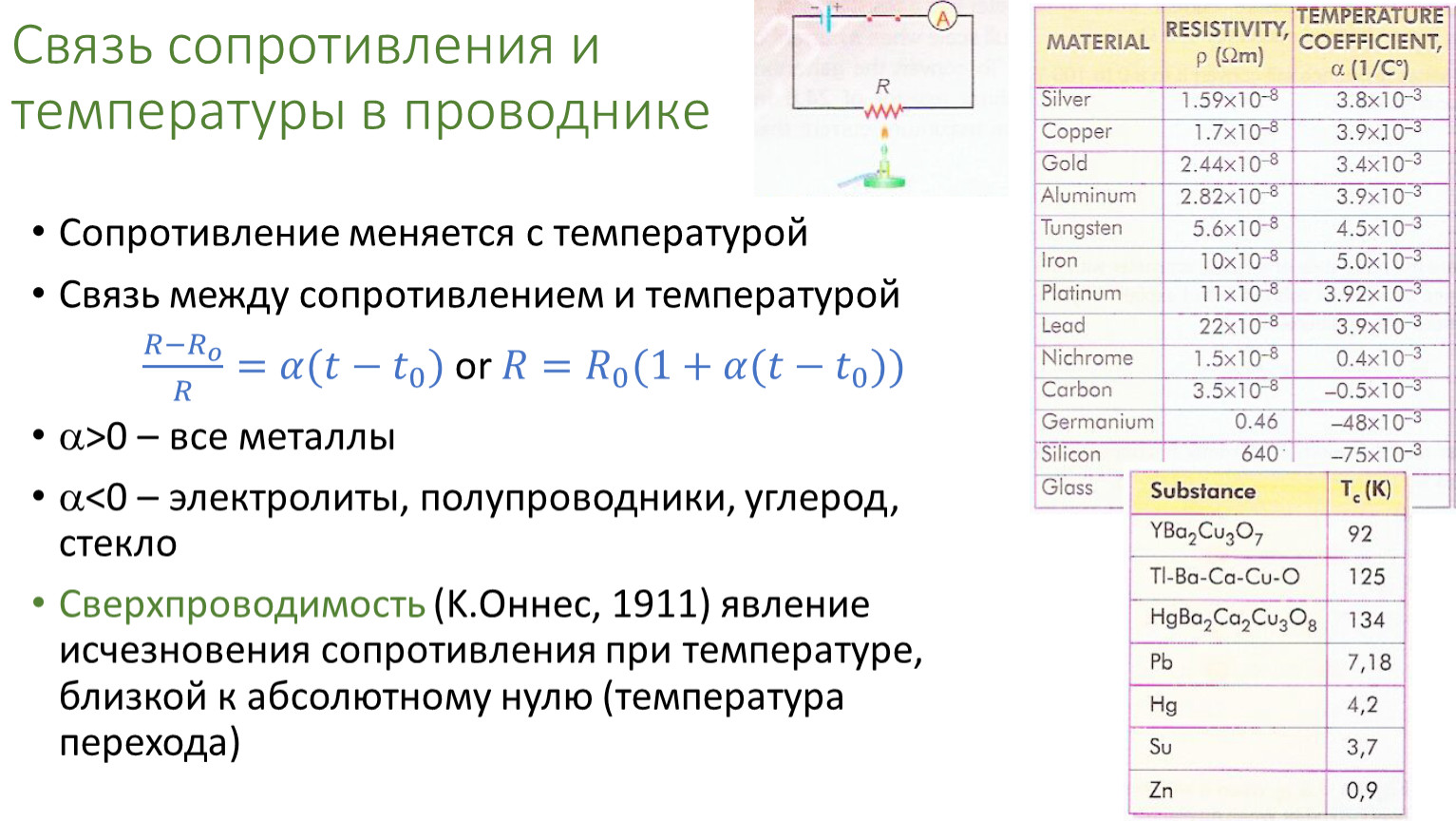

Связь сопротивления и температуры в проводнике

Сопротивление меняется с температурой
Связь между сопротивлением и температурой
𝑅− 𝑅 𝑜 𝑅 𝑅𝑅− 𝑅 𝑜 𝑅𝑅 𝑅 𝑜 𝑜𝑜 𝑅 𝑜 𝑅− 𝑅 𝑜 𝑅 𝑅𝑅 𝑅− 𝑅 𝑜 𝑅 =𝛼𝛼(𝑡𝑡− 𝑡 0 𝑡𝑡 𝑡 0 0 𝑡 0 ) or 𝑅𝑅= 𝑅 0 𝑅𝑅 𝑅 0 0 𝑅 0 (1+𝛼𝛼(𝑡𝑡− 𝑡 0 𝑡𝑡 𝑡 0 0 𝑡 0 ))
>0 – все металлы
<0 – электролиты, полупроводники, углерод, стекло
Сверхпроводимость (K.Оннес, 1911) явление исчезновения сопротивления при температуре, близкой к абсолютному нулю (температура перехода)

Электрический ток в полупроводниках

Полупроводники это материалы, электрические свойства которых находятся между проводниками и диэлектриками.
Полупроводниками являются 12 элементов из таблицы Менделеева (индий, кремний, йод, германий, мышьяк, астат) и их сплавы.
Например, полупроводник имеет 4 валентных электрона в внешней оболочке атома, его кристаллическая структура показана на рисунке
Когда полупроводник получает энергию (например, при нагревании), некоторые валентные электроны начинают перемещаться от одного атома к другому, как свободные электроны в металлах. Если в полупроводнике появляется электрическое поле, начинает формироваться электрический ток.

electron

hole

Полупроводниковый диод это устройство, пропускающее электрический ток только в одном направлении

Просмотр видео и ответить на вопросы

Полупроводники учебный фильм

Как меняется сопротивление проводника с повышением температуры?
В каких устройствах используются свойства полупроводников?
Как появляются свободные электроны в п/проводнике?
Что такое примесная проводимость?
Какие типы примесной проводимости вы знаете?

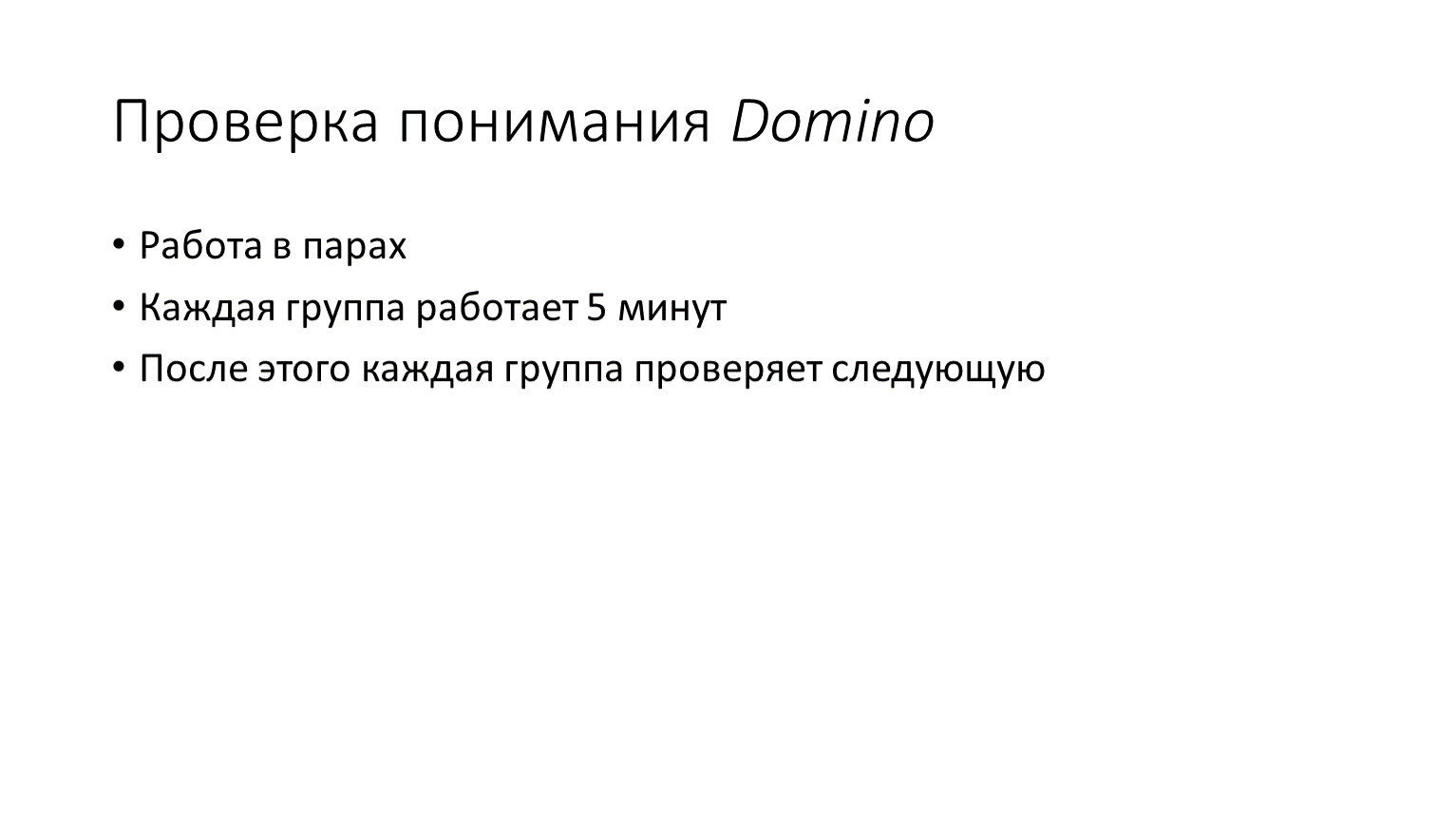

Проверка понимания Domino

Работа в парах
Каждая группа работает 5 минут
После этого каждая группа проверяет следующую

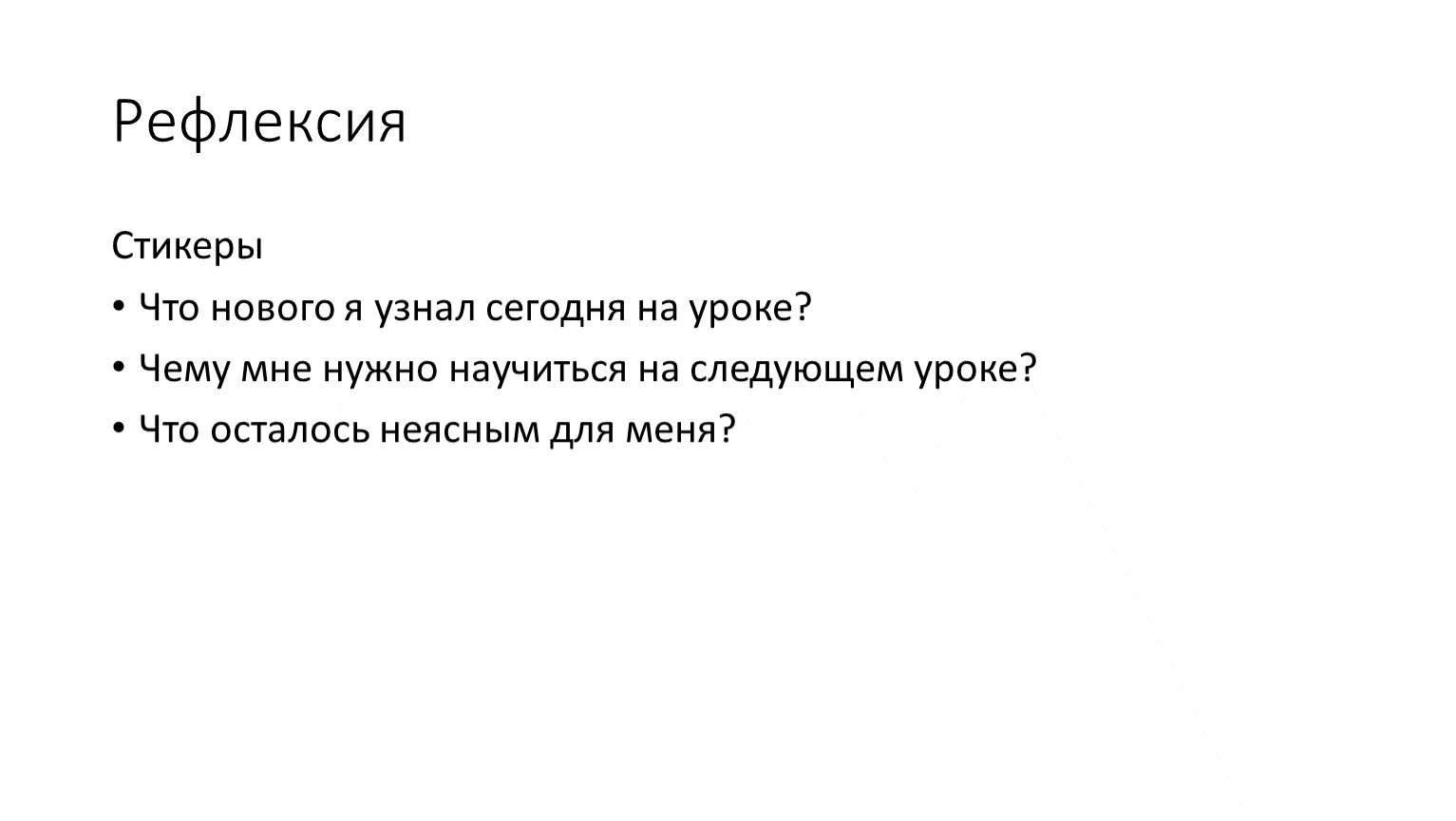

Рефлексия

Стикеры
Что нового я узнал сегодня на уроке?
Чему мне нужно научиться на следующем уроке?
Что осталось неясным для меня?
