Архитектура как формула фракталы и параметрика Захи Хадид

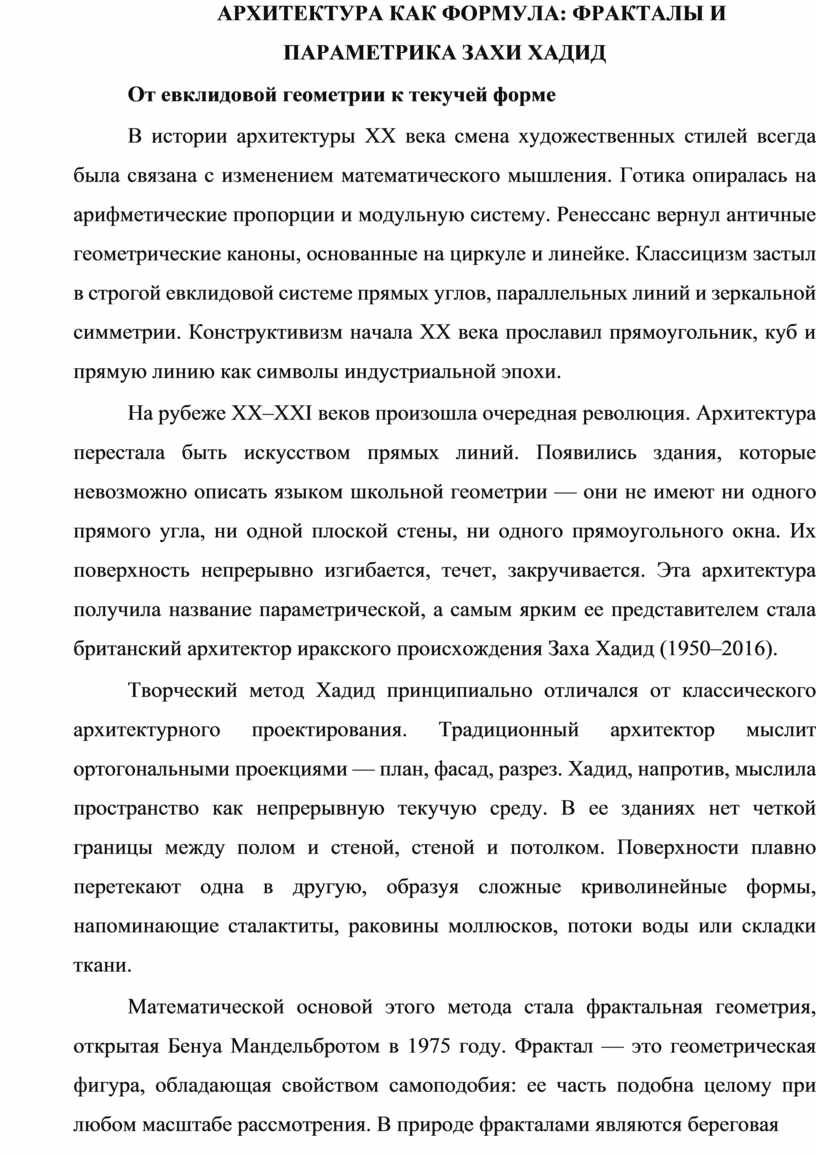

АРХИТЕКТУРА КАК ФОРМУЛА: ФРАКТАЛЫ И ПАРАМЕТРИКА ЗАХИ ХАДИД

От евклидовой геометрии к текучей форме

В истории архитектуры XX века смена художественных стилей всегда была связана с изменением математического мышления. Готика опиралась на арифметические пропорции и модульную систему. Ренессанс вернул античные геометрические каноны, основанные на циркуле и линейке. Классицизм застыл в строгой евклидовой системе прямых углов, параллельных линий и зеркальной симметрии. Конструктивизм начала XX века прославил прямоугольник, куб и прямую линию как символы индустриальной эпохи.

На рубеже XX–XXI веков произошла очередная революция. Архитектура перестала быть искусством прямых линий. Появились здания, которые невозможно описать языком школьной геометрии — они не имеют ни одного прямого угла, ни одной плоской стены, ни одного прямоугольного окна. Их поверхность непрерывно изгибается, течет, закручивается. Эта архитектура получила название параметрической, а самым ярким ее представителем стала британский архитектор иракского происхождения Заха Хадид (1950–2016).

Творческий метод Хадид принципиально отличался от классического архитектурного проектирования. Традиционный архитектор мыслит ортогональными проекциями — план, фасад, разрез. Хадид, напротив, мыслила пространство как непрерывную текучую среду. В ее зданиях нет четкой границы между полом и стеной, стеной и потолком. Поверхности плавно перетекают одна в другую, образуя сложные криволинейные формы, напоминающие сталактиты, раковины моллюсков, потоки воды или складки ткани.

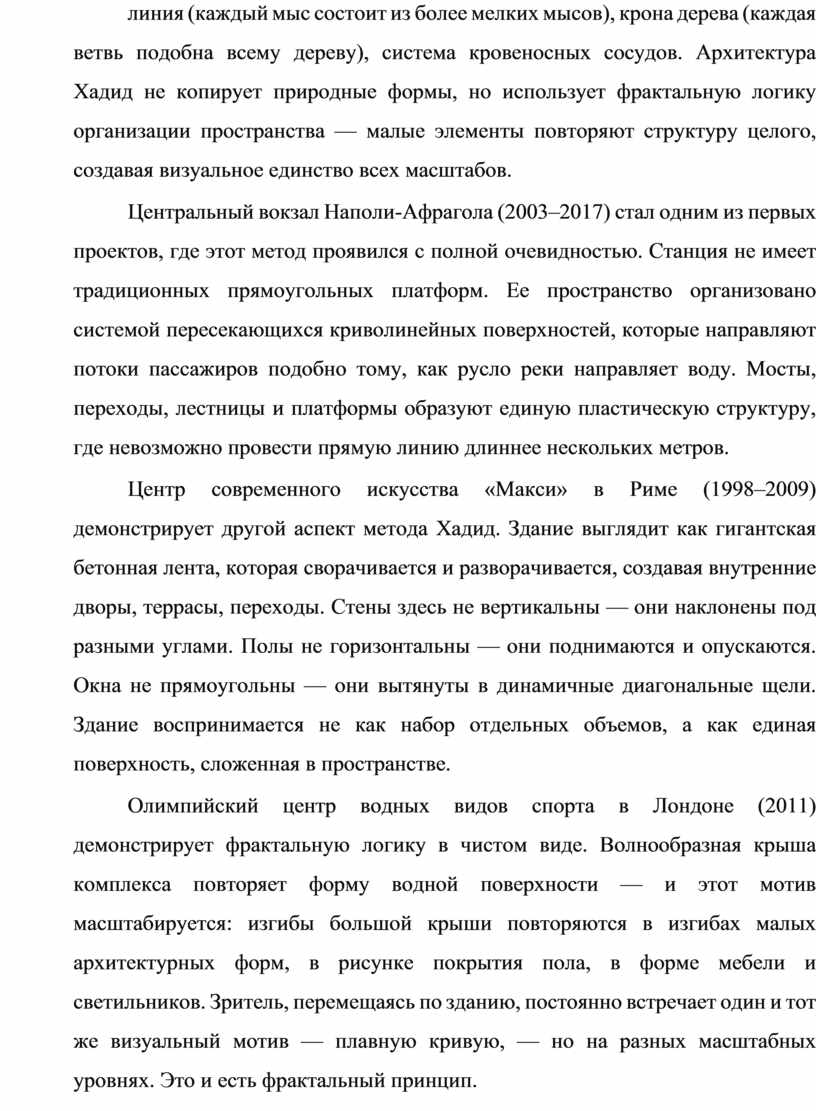

Математической основой этого метода стала фрактальная геометрия, открытая Бенуа Мандельбротом в 1975 году. Фрактал — это геометрическая фигура, обладающая свойством самоподобия: ее часть подобна целому при любом масштабе рассмотрения. В природе фракталами являются береговая линия (каждый мыс состоит из более мелких мысов), крона дерева (каждая ветвь подобна всему дереву), система кровеносных сосудов. Архитектура Хадид не копирует природные формы, но использует фрактальную логику организации пространства — малые элементы повторяют структуру целого, создавая визуальное единство всех масштабов.

Центральный вокзал Наполи-Афрагола (2003–2017) стал одним из первых проектов, где этот метод проявился с полной очевидностью. Станция не имеет традиционных прямоугольных платформ. Ее пространство организовано системой пересекающихся криволинейных поверхностей, которые направляют потоки пассажиров подобно тому, как русло реки направляет воду. Мосты, переходы, лестницы и платформы образуют единую пластическую структуру, где невозможно провести прямую линию длиннее нескольких метров.

Центр современного искусства «Макси» в Риме (1998–2009) демонстрирует другой аспект метода Хадид. Здание выглядит как гигантская бетонная лента, которая сворачивается и разворачивается, создавая внутренние дворы, террасы, переходы. Стены здесь не вертикальны — они наклонены под разными углами. Полы не горизонтальны — они поднимаются и опускаются. Окна не прямоугольны — они вытянуты в динамичные диагональные щели. Здание воспринимается не как набор отдельных объемов, а как единая поверхность, сложенная в пространстве.

Олимпийский центр водных видов спорта в Лондоне (2011) демонстрирует фрактальную логику в чистом виде. Волнообразная крыша комплекса повторяет форму водной поверхности — и этот мотив масштабируется: изгибы большой крыши повторяются в изгибах малых архитектурных форм, в рисунке покрытия пола, в форме мебели и светильников. Зритель, перемещаясь по зданию, постоянно встречает один и тот же визуальный мотив — плавную кривую, — но на разных масштабных уровнях. Это и есть фрактальный принцип.

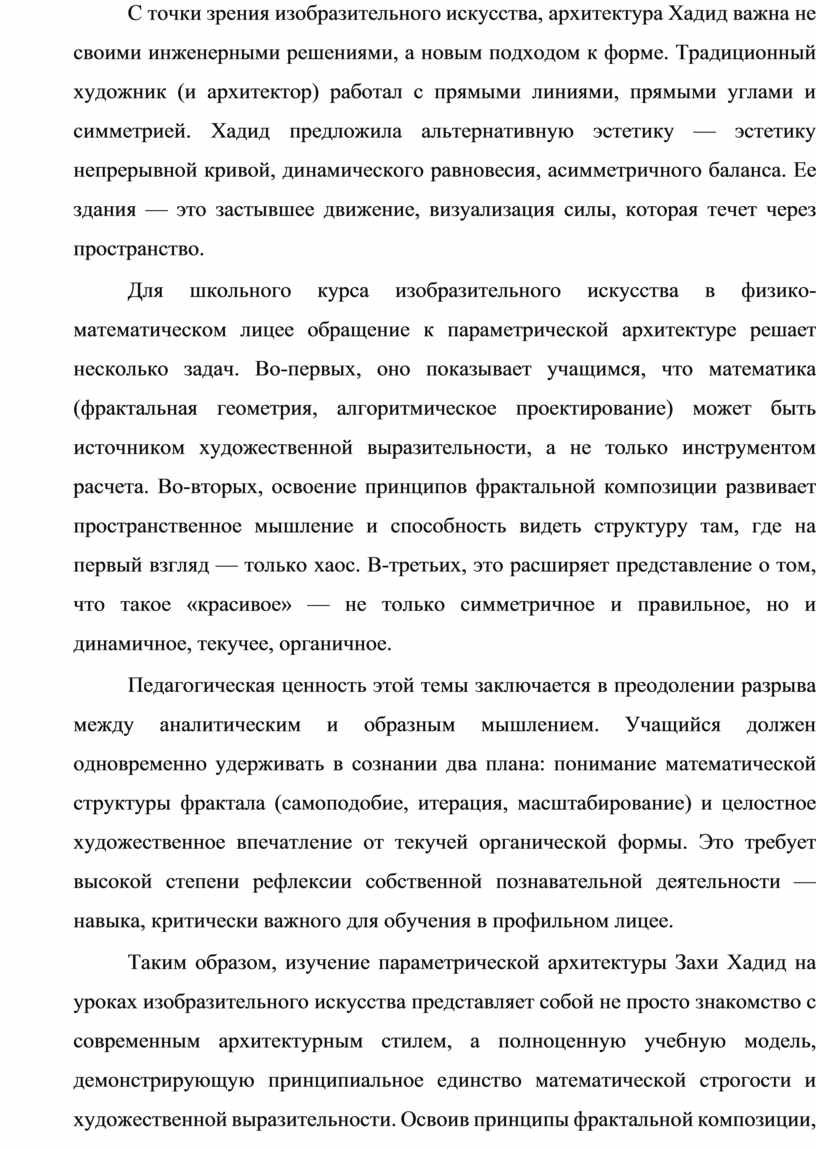

С точки зрения изобразительного искусства, архитектура Хадид важна не своими инженерными решениями, а новым подходом к форме. Традиционный художник (и архитектор) работал с прямыми линиями, прямыми углами и симметрией. Хадид предложила альтернативную эстетику — эстетику непрерывной кривой, динамического равновесия, асимметричного баланса. Ее здания — это застывшее движение, визуализация силы, которая течет через пространство.

Для школьного курса изобразительного искусства в физико-математическом лицее обращение к параметрической архитектуре решает несколько задач. Во-первых, оно показывает учащимся, что математика (фрактальная геометрия, алгоритмическое проектирование) может быть источником художественной выразительности, а не только инструментом расчета. Во-вторых, освоение принципов фрактальной композиции развивает пространственное мышление и способность видеть структуру там, где на первый взгляд — только хаос. В-третьих, это расширяет представление о том, что такое «красивое» — не только симметричное и правильное, но и динамичное, текучее, органичное.

Педагогическая ценность этой темы заключается в преодолении разрыва между аналитическим и образным мышлением. Учащийся должен одновременно удерживать в сознании два плана: понимание математической структуры фрактала (самоподобие, итерация, масштабирование) и целостное художественное впечатление от текучей органической формы. Это требует высокой степени рефлексии собственной познавательной деятельности — навыка, критически важного для обучения в профильном лицее.

Таким образом, изучение параметрической архитектуры Захи Хадид на уроках изобразительного искусства представляет собой не просто знакомство с современным архитектурным стилем, а полноценную учебную модель, демонстрирующую принципиальное единство математической строгости и художественной выразительности. Освоив принципы фрактальной композиции, учащиеся начинают видеть в сложных органических формах не хаос, а строгую структуру, подчиняющуюся математическим закономерностям.

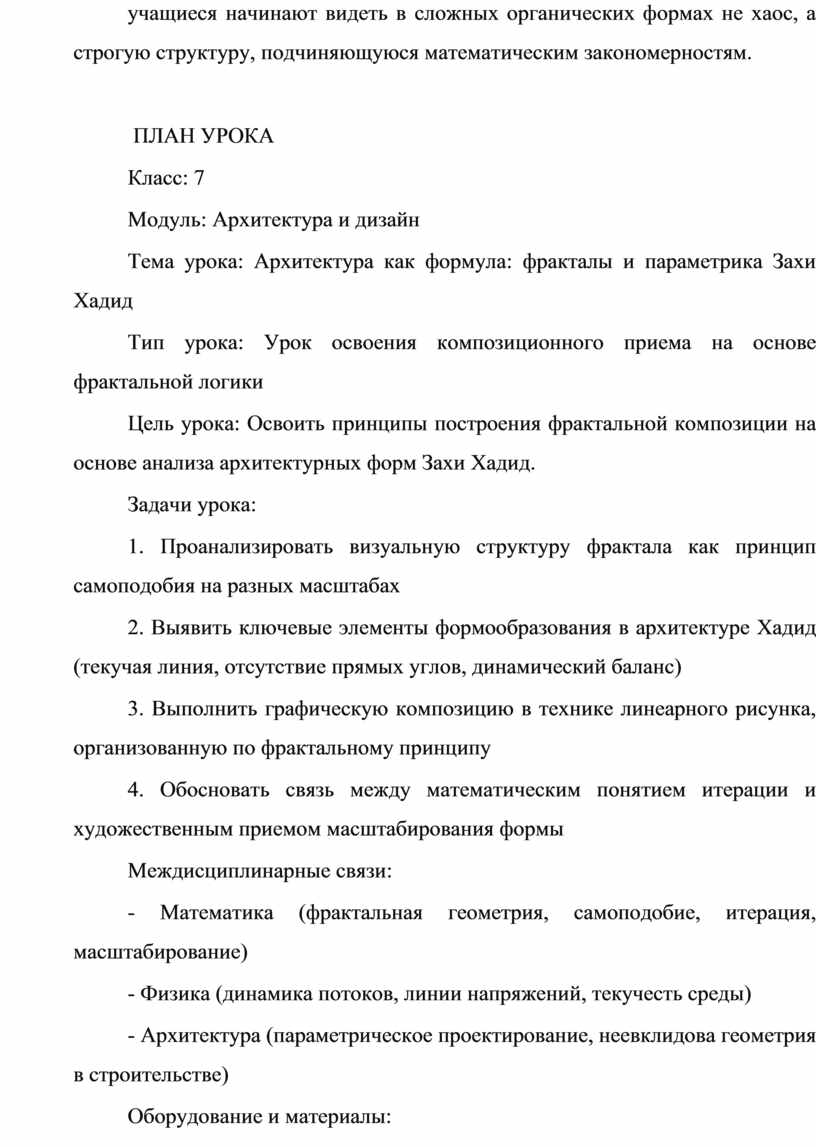

 ПЛАН УРОКА

Класс: 7

Модуль: Архитектура и дизайн

Тема урока: Архитектура как формула: фракталы и параметрика Захи Хадид

Тип урока: Урок освоения композиционного приема на основе фрактальной логики

Цель урока: Освоить принципы построения фрактальной композиции на основе анализа архитектурных форм Захи Хадид.

Задачи урока:

1. Проанализировать визуальную структуру фрактала как принцип самоподобия на разных масштабах

2. Выявить ключевые элементы формообразования в архитектуре Хадид (текучая линия, отсутствие прямых углов, динамический баланс)

3. Выполнить графическую композицию в технике линеарного рисунка, организованную по фрактальному принципу

4. Обосновать связь между математическим понятием итерации и художественным приемом масштабирования формы

Междисциплинарные связи:

- Математика (фрактальная геометрия, самоподобие, итерация, масштабирование)

- Физика (динамика потоков, линии напряжений, текучесть среды)

- Архитектура (параметрическое проектирование, неевклидова геометрия в строительстве)

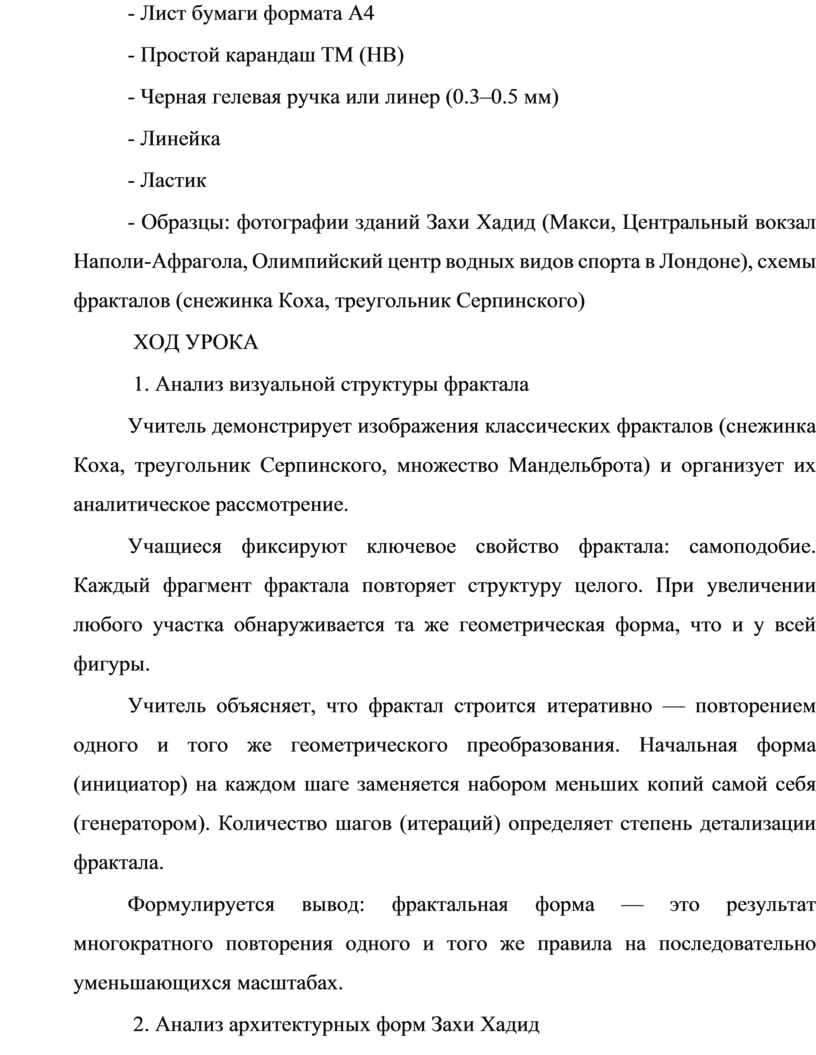

Оборудование и материалы:

- Лист бумаги формата А4

- Простой карандаш ТМ (НВ)

- Черная гелевая ручка или линер (0.3–0.5 мм)

- Линейка

- Ластик

- Образцы: фотографии зданий Захи Хадид (Макси, Центральный вокзал Наполи-Афрагола, Олимпийский центр водных видов спорта в Лондоне), схемы фракталов (снежинка Коха, треугольник Серпинского)

 ХОД УРОКА

 1. Анализ визуальной структуры фрактала

Учитель демонстрирует изображения классических фракталов (снежинка Коха, треугольник Серпинского, множество Мандельброта) и организует их аналитическое рассмотрение.

Учащиеся фиксируют ключевое свойство фрактала: самоподобие. Каждый фрагмент фрактала повторяет структуру целого. При увеличении любого участка обнаруживается та же геометрическая форма, что и у всей фигуры.

Учитель объясняет, что фрактал строится итеративно — повторением одного и того же геометрического преобразования. Начальная форма (инициатор) на каждом шаге заменяется набором меньших копий самой себя (генератором). Количество шагов (итераций) определяет степень детализации фрактала.

Формулируется вывод: фрактальная форма — это результат многократного повторения одного и того же правила на последовательно уменьшающихся масштабах.

 2. Анализ архитектурных форм Захи Хадид

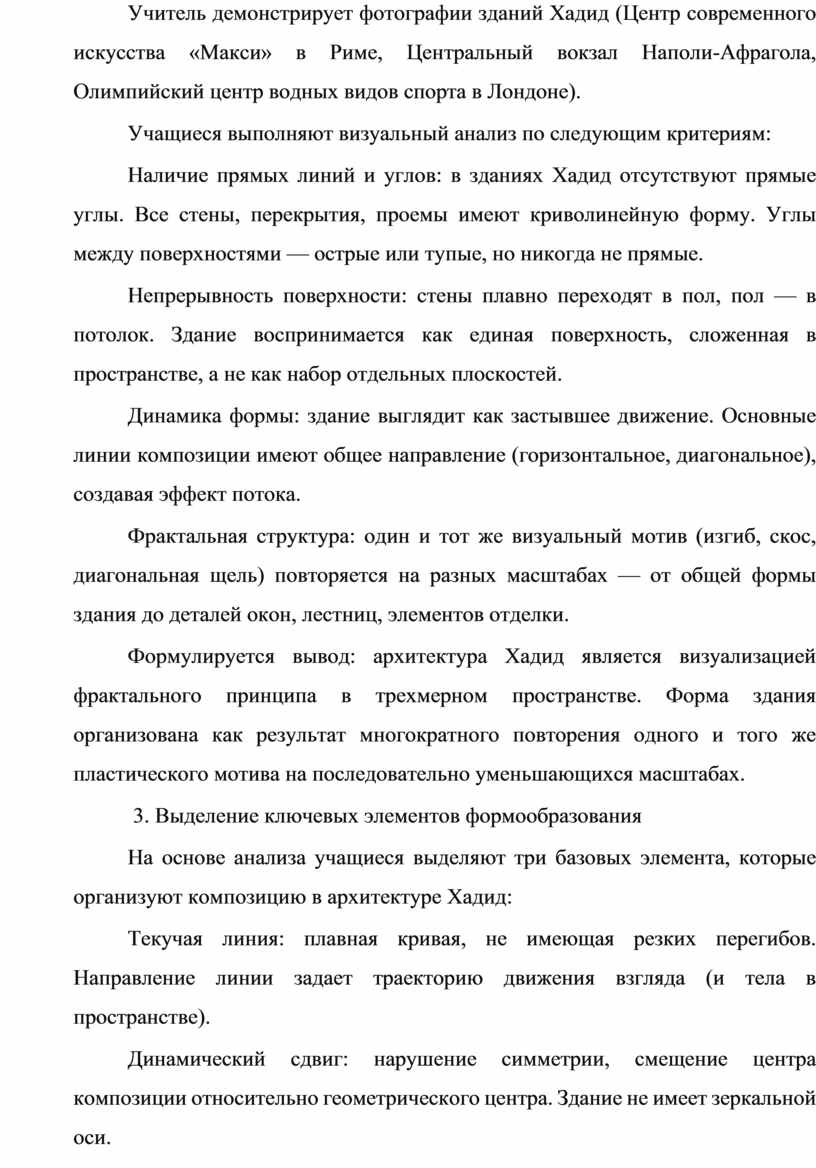

Учитель демонстрирует фотографии зданий Хадид (Центр современного искусства «Макси» в Риме, Центральный вокзал Наполи-Афрагола, Олимпийский центр водных видов спорта в Лондоне).

Учащиеся выполняют визуальный анализ по следующим критериям:

Наличие прямых линий и углов: в зданиях Хадид отсутствуют прямые углы. Все стены, перекрытия, проемы имеют криволинейную форму. Углы между поверхностями — острые или тупые, но никогда не прямые.

Непрерывность поверхности: стены плавно переходят в пол, пол — в потолок. Здание воспринимается как единая поверхность, сложенная в пространстве, а не как набор отдельных плоскостей.

Динамика формы: здание выглядит как застывшее движение. Основные линии композиции имеют общее направление (горизонтальное, диагональное), создавая эффект потока.

Фрактальная структура: один и тот же визуальный мотив (изгиб, скос, диагональная щель) повторяется на разных масштабах — от общей формы здания до деталей окон, лестниц, элементов отделки.

Формулируется вывод: архитектура Хадид является визуализацией фрактального принципа в трехмерном пространстве. Форма здания организована как результат многократного повторения одного и того же пластического мотива на последовательно уменьшающихся масштабах.

 3. Выделение ключевых элементов формообразования

На основе анализа учащиеся выделяют три базовых элемента, которые организуют композицию в архитектуре Хадид:

Текучая линия: плавная кривая, не имеющая резких перегибов. Направление линии задает траекторию движения взгляда (и тела в пространстве).

Динамический сдвиг: нарушение симметрии, смещение центра композиции относительно геометрического центра. Здание не имеет зеркальной оси.

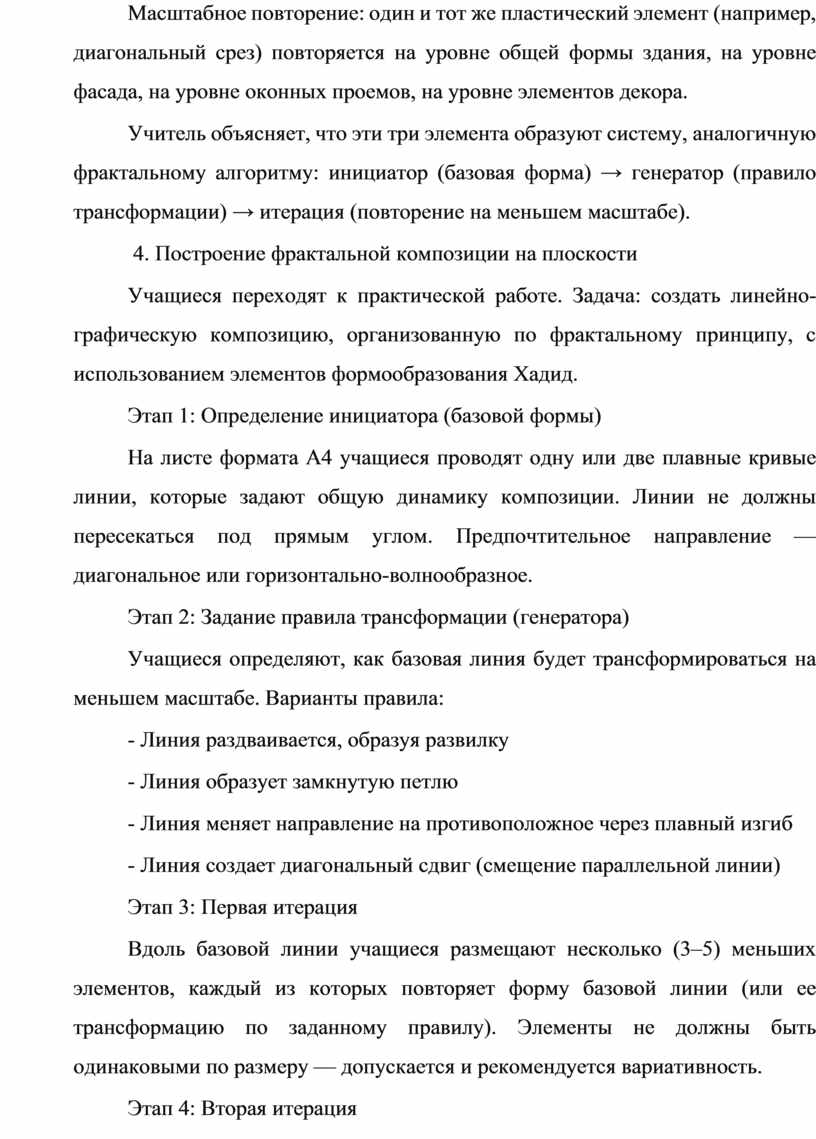

Масштабное повторение: один и тот же пластический элемент (например, диагональный срез) повторяется на уровне общей формы здания, на уровне фасада, на уровне оконных проемов, на уровне элементов декора.

Учитель объясняет, что эти три элемента образуют систему, аналогичную фрактальному алгоритму: инициатор (базовая форма) → генератор (правило трансформации) → итерация (повторение на меньшем масштабе).

 4. Построение фрактальной композиции на плоскости

Учащиеся переходят к практической работе. Задача: создать линейно-графическую композицию, организованную по фрактальному принципу, с использованием элементов формообразования Хадид.

Этап 1: Определение инициатора (базовой формы)

На листе формата А4 учащиеся проводят одну или две плавные кривые линии, которые задают общую динамику композиции. Линии не должны пересекаться под прямым углом. Предпочтительное направление — диагональное или горизонтально-волнообразное.

Этап 2: Задание правила трансформации (генератора)

Учащиеся определяют, как базовая линия будет трансформироваться на меньшем масштабе. Варианты правила:

- Линия раздваивается, образуя развилку

- Линия образует замкнутую петлю

- Линия меняет направление на противоположное через плавный изгиб

- Линия создает диагональный сдвиг (смещение параллельной линии)

Этап 3: Первая итерация

Вдоль базовой линии учащиеся размещают несколько (3–5) меньших элементов, каждый из которых повторяет форму базовой линии (или ее трансформацию по заданному правилу). Элементы не должны быть одинаковыми по размеру — допускается и рекомендуется вариативность.

Этап 4: Вторая итерация

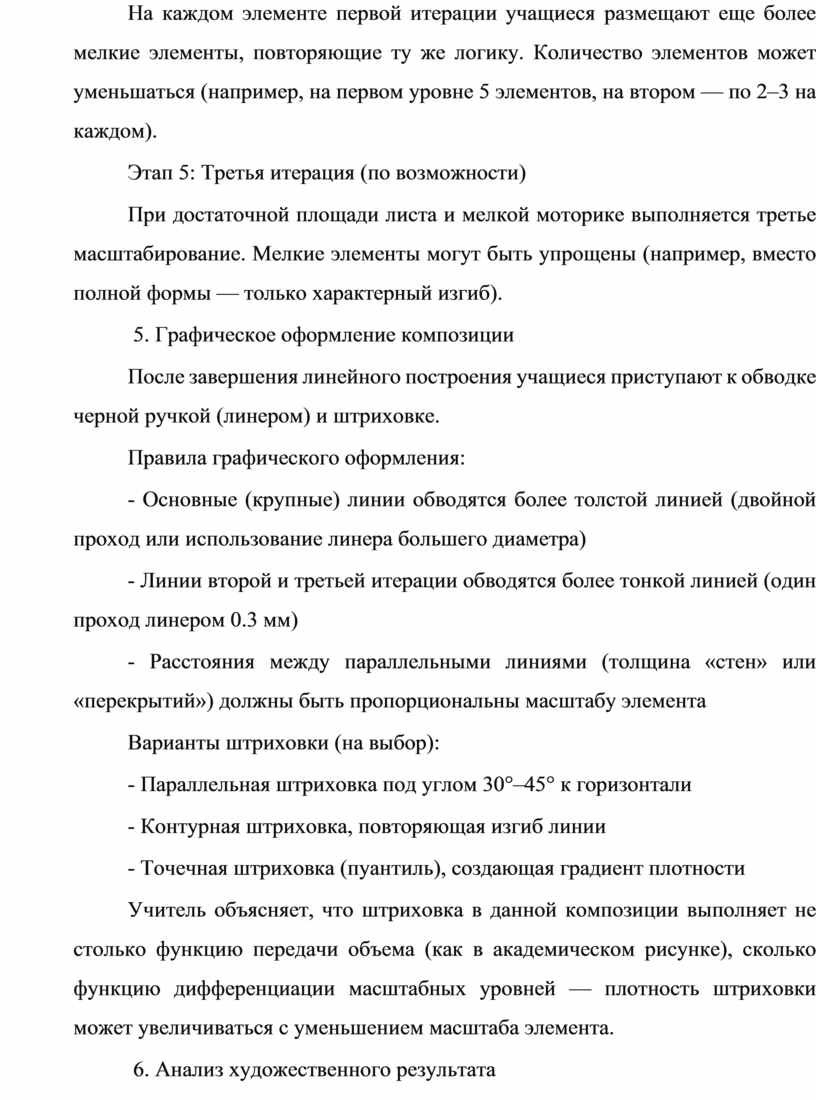

На каждом элементе первой итерации учащиеся размещают еще более мелкие элементы, повторяющие ту же логику. Количество элементов может уменьшаться (например, на первом уровне 5 элементов, на втором — по 2–3 на каждом).

Этап 5: Третья итерация (по возможности)

При достаточной площади листа и мелкой моторике выполняется третье масштабирование. Мелкие элементы могут быть упрощены (например, вместо полной формы — только характерный изгиб).

 5. Графическое оформление композиции

После завершения линейного построения учащиеся приступают к обводке черной ручкой (линером) и штриховке.

Правила графического оформления:

- Основные (крупные) линии обводятся более толстой линией (двойной проход или использование линера большего диаметра)

- Линии второй и третьей итерации обводятся более тонкой линией (один проход линером 0.3 мм)

- Расстояния между параллельными линиями (толщина «стен» или «перекрытий») должны быть пропорциональны масштабу элемента

Варианты штриховки (на выбор):

- Параллельная штриховка под углом 30°–45° к горизонтали

- Контурная штриховка, повторяющая изгиб линии

- Точечная штриховка (пуантиль), создающая градиент плотности

Учитель объясняет, что штриховка в данной композиции выполняет не столько функцию передачи объема (как в академическом рисунке), сколько функцию дифференциации масштабных уровней — плотность штриховки может увеличиваться с уменьшением масштаба элемента.

 6. Анализ художественного результата

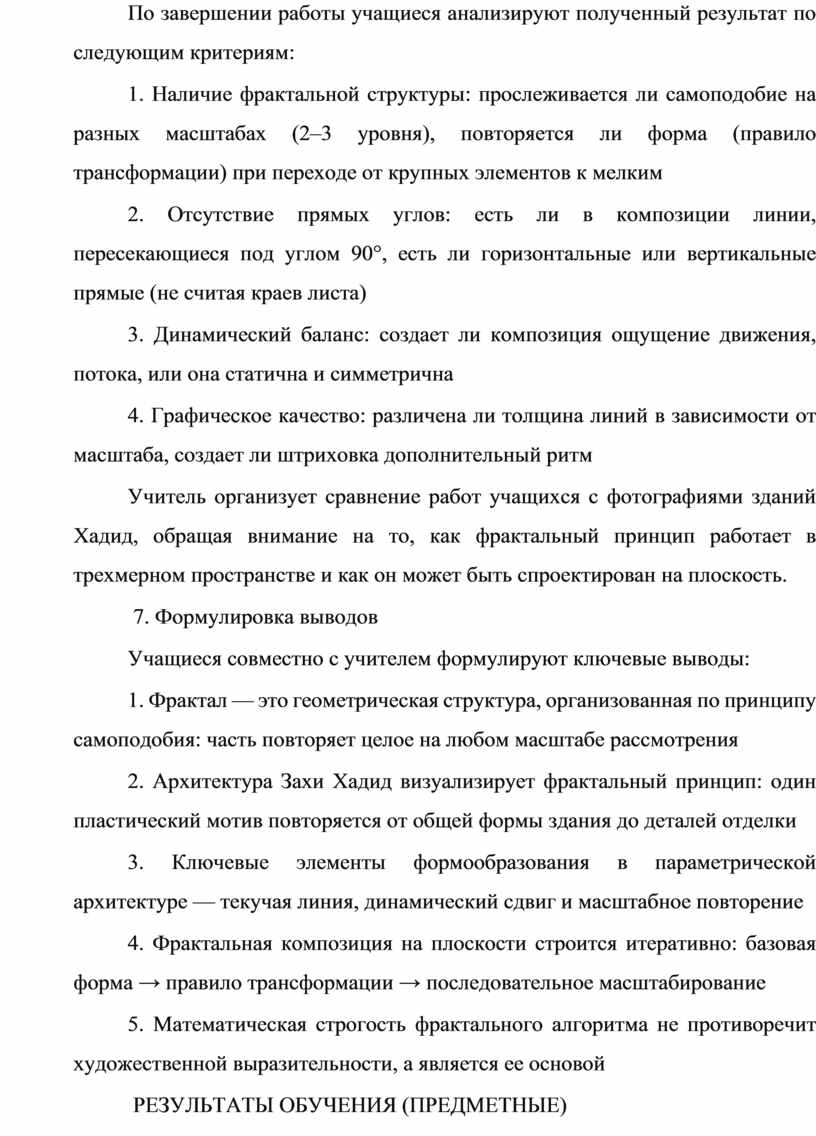

По завершении работы учащиеся анализируют полученный результат по следующим критериям:

1. Наличие фрактальной структуры: прослеживается ли самоподобие на разных масштабах (2–3 уровня), повторяется ли форма (правило трансформации) при переходе от крупных элементов к мелким

2. Отсутствие прямых углов: есть ли в композиции линии, пересекающиеся под углом 90°, есть ли горизонтальные или вертикальные прямые (не считая краев листа)

3. Динамический баланс: создает ли композиция ощущение движения, потока, или она статична и симметрична

4. Графическое качество: различена ли толщина линий в зависимости от масштаба, создает ли штриховка дополнительный ритм

Учитель организует сравнение работ учащихся с фотографиями зданий Хадид, обращая внимание на то, как фрактальный принцип работает в трехмерном пространстве и как он может быть спроектирован на плоскость.

 7. Формулировка выводов

Учащиеся совместно с учителем формулируют ключевые выводы:

1. Фрактал — это геометрическая структура, организованная по принципу самоподобия: часть повторяет целое на любом масштабе рассмотрения

2. Архитектура Захи Хадид визуализирует фрактальный принцип: один пластический мотив повторяется от общей формы здания до деталей отделки

3. Ключевые элементы формообразования в параметрической архитектуре — текучая линия, динамический сдвиг и масштабное повторение

4. Фрактальная композиция на плоскости строится итеративно: базовая форма → правило трансформации → последовательное масштабирование

5. Математическая строгость фрактального алгоритма не противоречит художественной выразительности, а является ее основой

 РЕЗУЛЬТАТЫ ОБУЧЕНИЯ (ПРЕДМЕТНЫЕ)

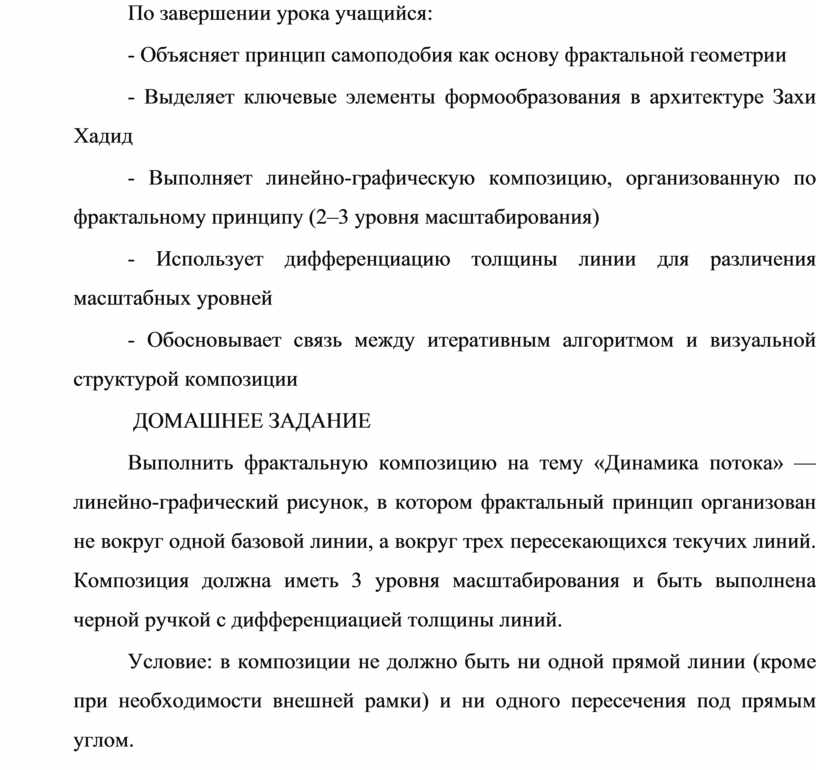

По завершении урока учащийся:

- Объясняет принцип самоподобия как основу фрактальной геометрии

- Выделяет ключевые элементы формообразования в архитектуре Захи Хадид

- Выполняет линейно-графическую композицию, организованную по фрактальному принципу (2–3 уровня масштабирования)

- Использует дифференциацию толщины линии для различения масштабных уровней

- Обосновывает связь между итеративным алгоритмом и визуальной структурой композиции

 ДОМАШНЕЕ ЗАДАНИЕ

Выполнить фрактальную композицию на тему «Динамика потока» — линейно-графический рисунок, в котором фрактальный принцип организован не вокруг одной базовой линии, а вокруг трех пересекающихся текучих линий. Композиция должна иметь 3 уровня масштабирования и быть выполнена черной ручкой с дифференциацией толщины линий.

Условие: в композиции не должно быть ни одной прямой линии (кроме при необходимости внешней рамки) и ни одного пересечения под прямым углом.
