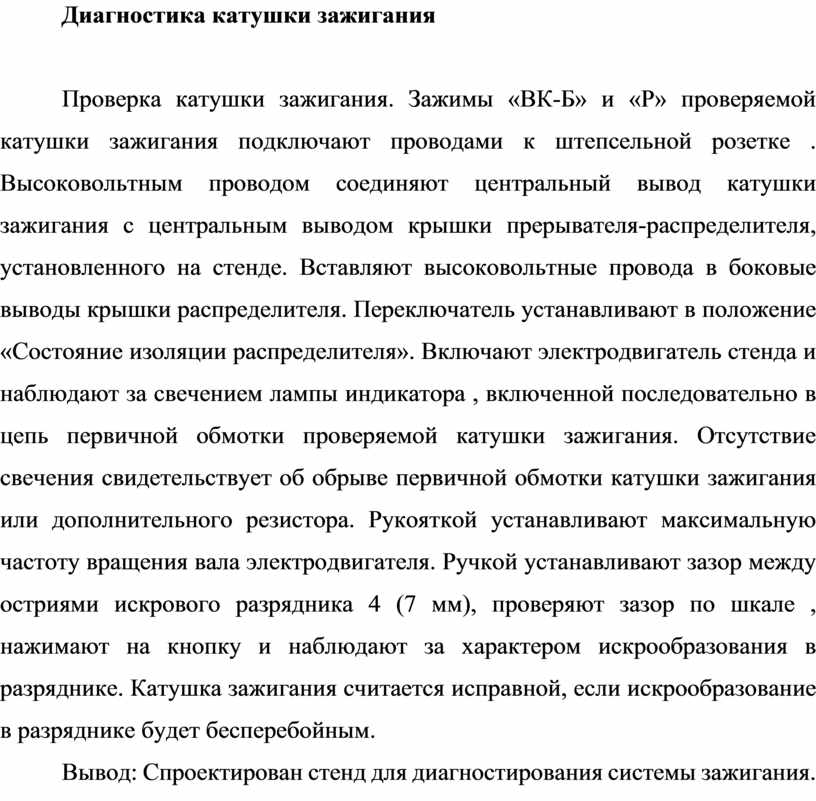

Диагностика катушки зажигания

Проверка катушки зажигания. Зажимы «ВК-Б» и «Р» проверяемой катушки зажигания подключают проводами к штепсельной розетке . Высоковольтным проводом соединяют центральный вывод катушки зажигания с центральным выводом крышки прерывателя-распределителя, установленного на стенде. Вставляют высоковольтные провода в боковые выводы крышки распределителя. Переключатель устанавливают в положение «Состояние изоляции распределителя». Включают электродвигатель стенда и наблюдают за свечением лампы индикатора , включенной последовательно в цепь первичной обмотки проверяемой катушки зажигания. Отсутствие свечения свидетельствует об обрыве первичной обмотки катушки зажигания или дополнительного резистора. Рукояткой устанавливают максимальную частоту вращения вала электродвигателя. Ручкой устанавливают зазор между остриями искрового разрядника 4 (7 мм), проверяют зазор по шкале , нажимают на кнопку и наблюдают за характером искрообразования в разряднике. Катушка зажигания считается исправной, если искрообразование в разряднике будет бесперебойным.

Вывод: Спроектирован стенд для диагностирования системы зажигания.
