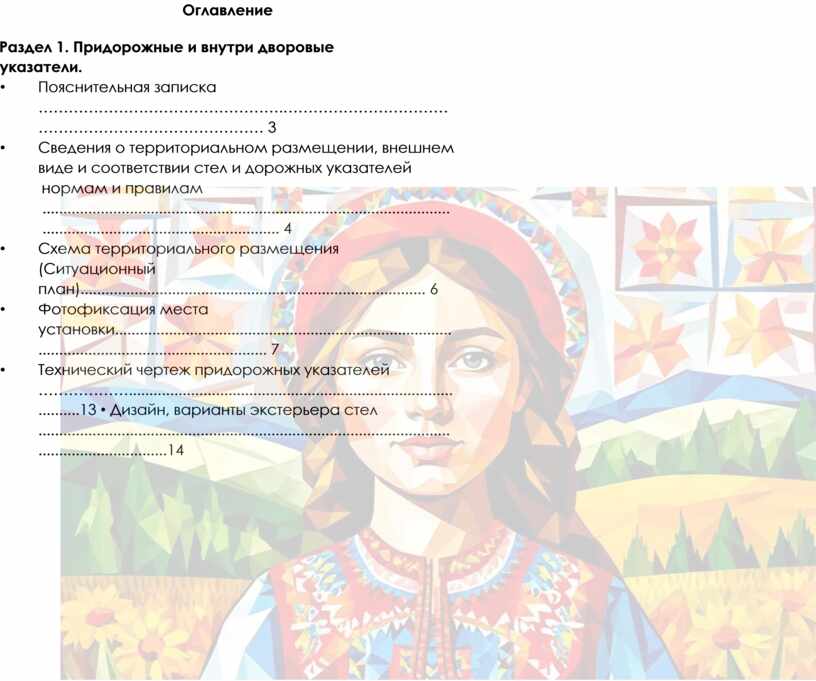

Оглавление

Раздел 1. Придорожные и внутри дворовые указатели.

•              Пояснительная записка ………………………………………….…………………………………………………………………… 3

•              Сведения о территориальном размещении, внешнем виде и соответствии стел и дорожных указателей

нормам и правилам ........................................................................................................................................................... 4

•              Схема территориального размещения (Ситуационный план)................................................................................... 6

•              Фотофиксация места установки........................................................................................................................................ 7

•              Технический чертеж придорожных указателей ………………........................................................................................13 • Дизайн, варианты экстерьера стел ..................................................................................................................................14

Раздел 2. Внутришкольные вывески и указатели.

•              Пояснительная записка………………………………………….……………………………………………………………………18

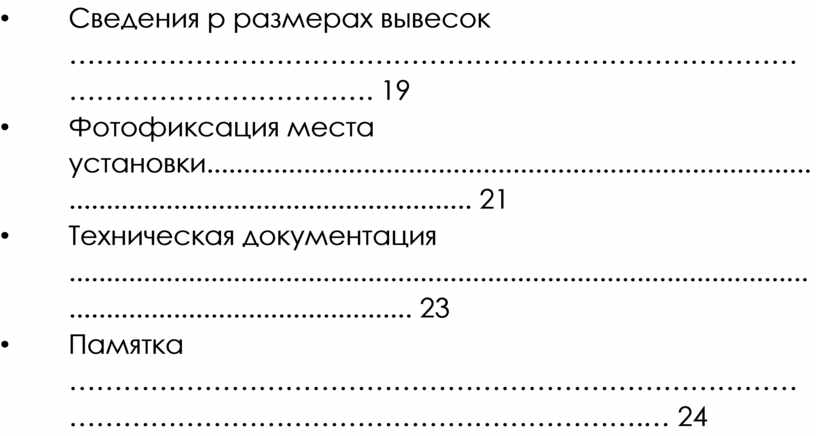

•              Сведения р размерах вывесок ……………………………………………………………………………………………………. 19

•              Фотофиксация места установки....................................................................................................................................... 21

•              Техническая документация ................................................................................................................................................. 23

•              Памятка ……………………………………………………………………………………………………………………………….… 24

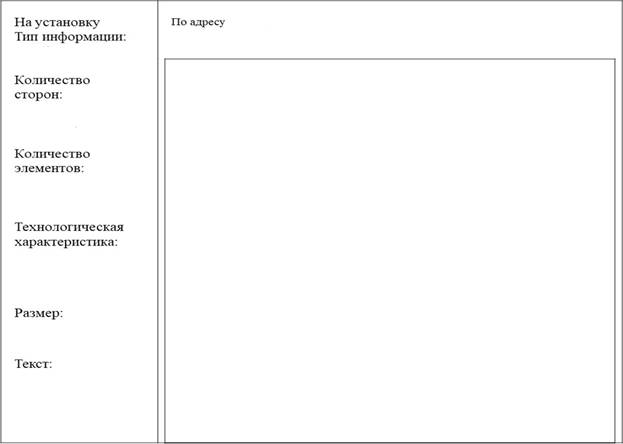

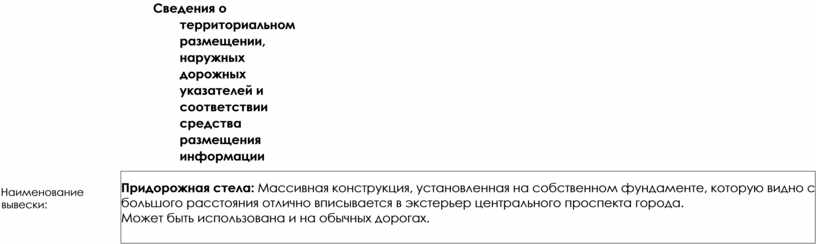

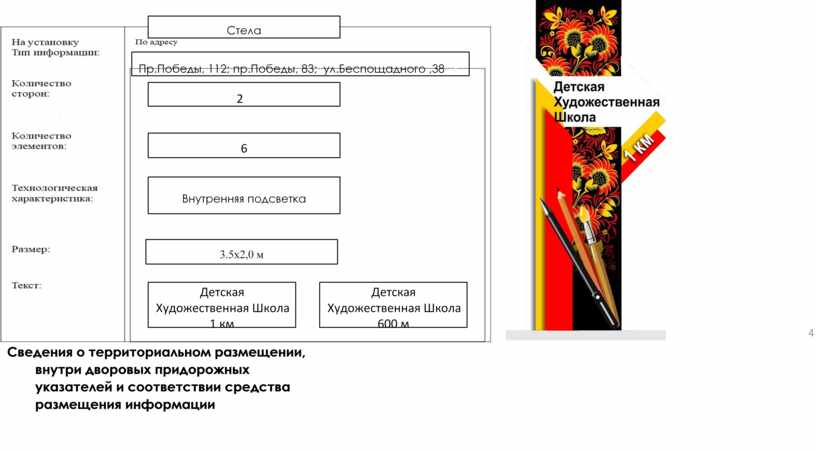

Сведения о территориальном размещении, наружных дорожных указателей и соответствии средства размещения информации

Наименование вывески:

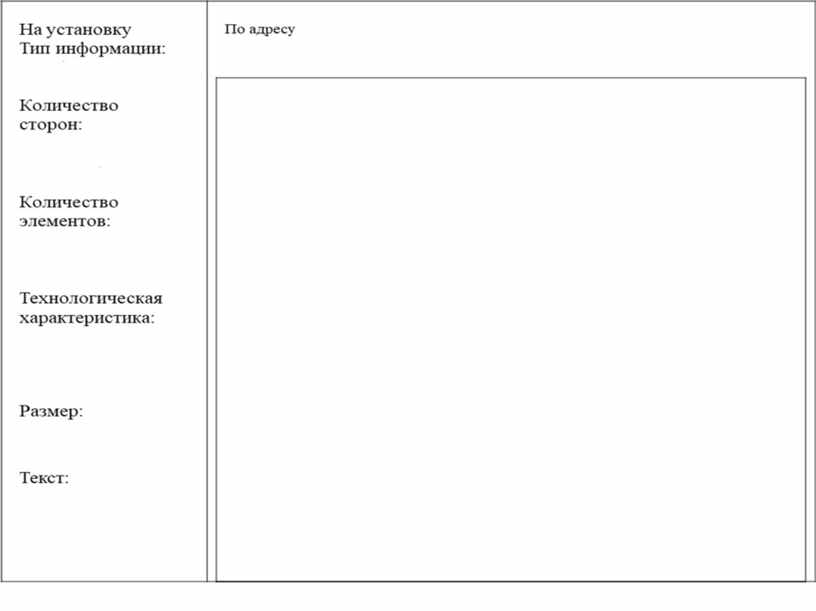

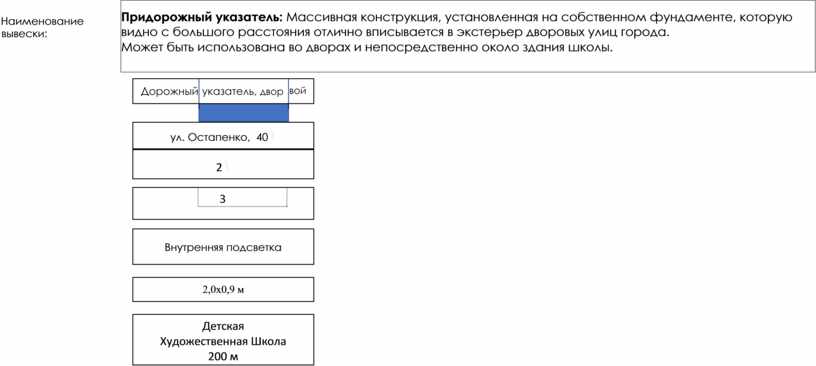

Сведения о территориальном размещении, внутри дворовых придорожных указателей и соответствии средства размещения информации

Наименование вывески:

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              5

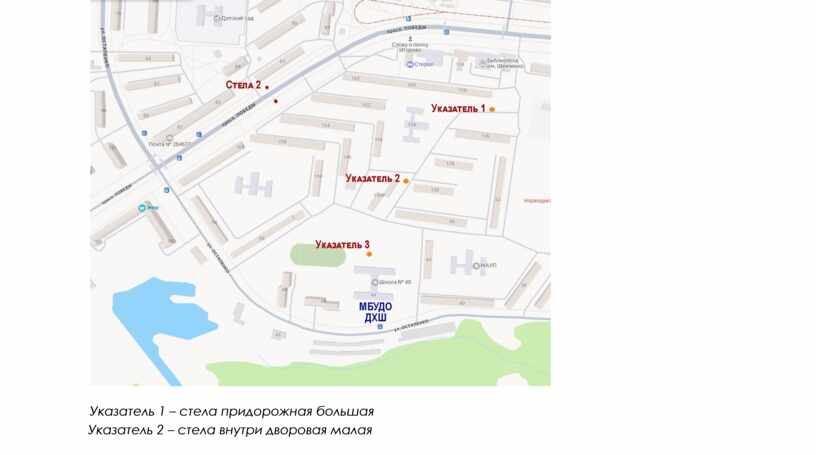

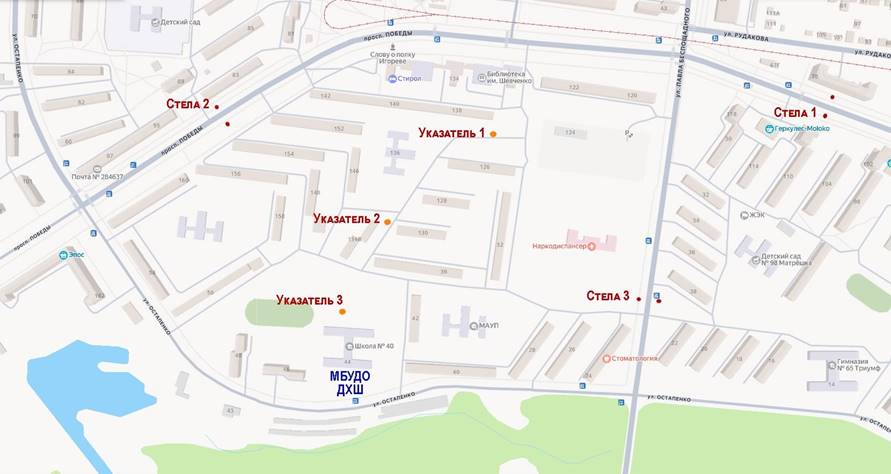

Схема территориального размещения придорожных и внутри дворовых указателей (ситуационный план).

Указатель 1 – стела придорожная большая

Указатель 2 – стела внутри дворовая малая

*Представляет собой выкопировку общедоступных карт или картографических сервисов  (Яндекс.Карты и др.) с указанием места размещения.

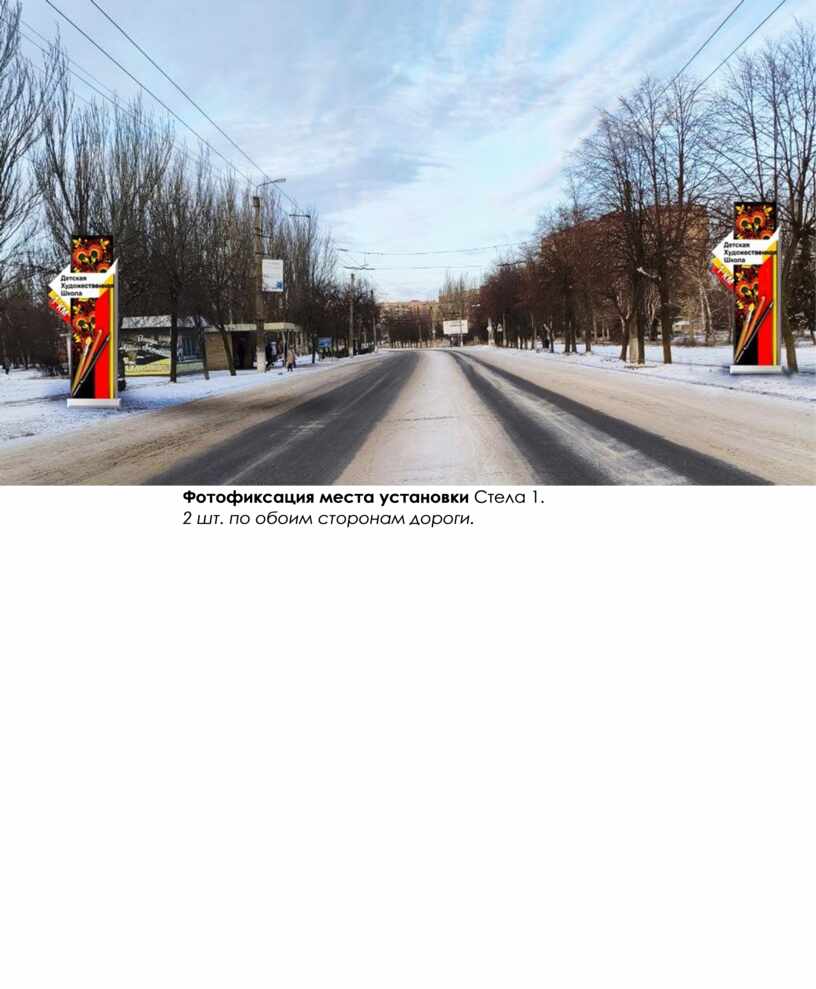

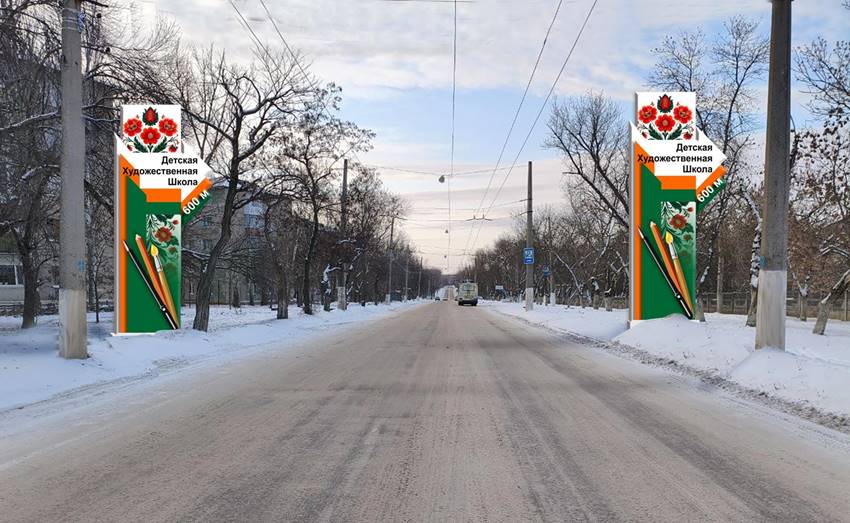

Фотофиксация места установки Стела 1.

2 шт. по обоим сторонам дороги.

*Фотофиксация отчётливо демонстрирует фронтальный фрагмент проспекта Победы, вдоль которого предполагается установка информационной конструкции.

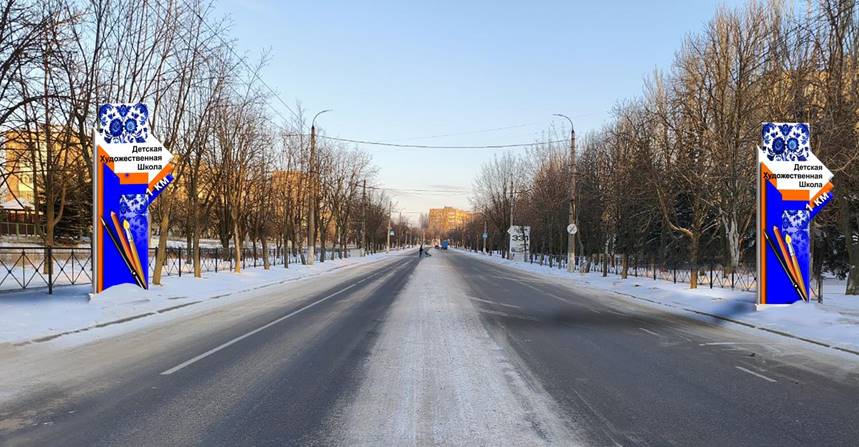

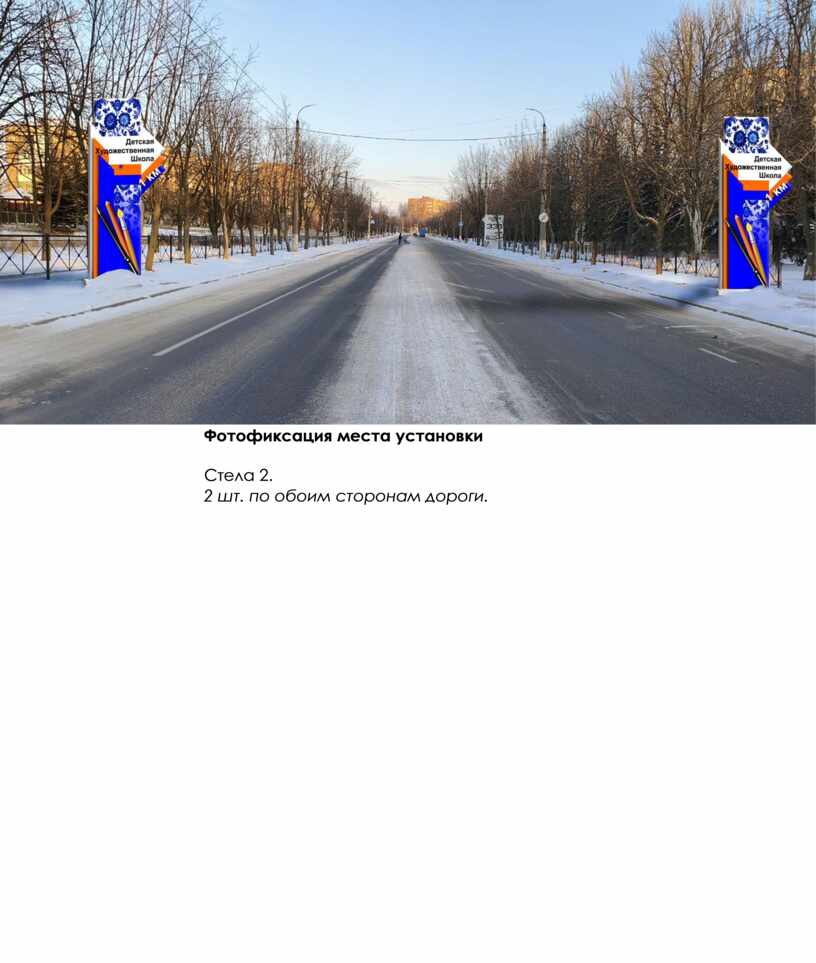

Фотофиксация места установки

Стела 2.

2 шт. по обоим сторонам дороги.

*Фотофиксация отчётливо демонстрирует фронтальный фрагмент проспекта Победы, вдоль которого предполагается установка информационной конструкции.

Фотофиксация места установки.

Стела 3.

2 шт. по обоим сторонам дороги.

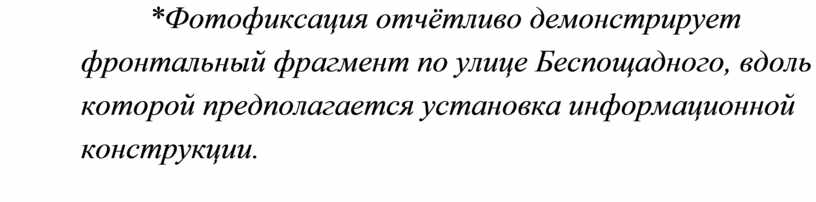

*Фотофиксация отчётливо демонстрирует фронтальный фрагмент по улице Беспощадного, вдоль которой предполагается установка информационной конструкции.

Фотофиксация места установки

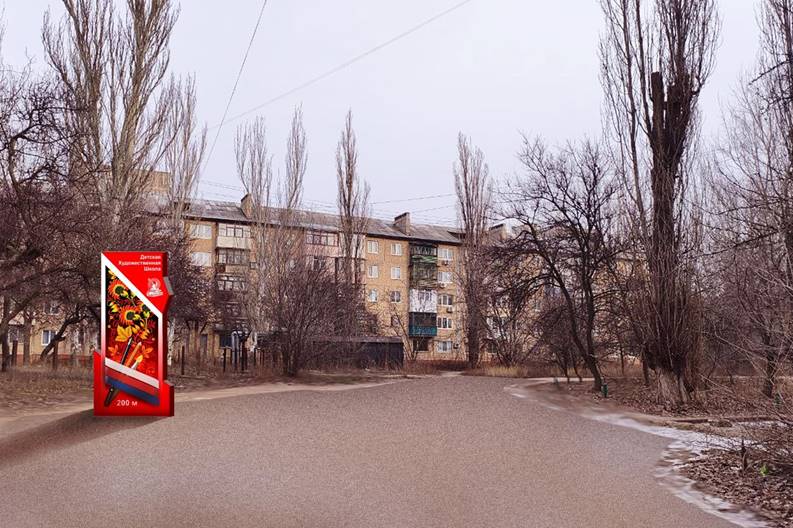

Внутридворовой указатель - 1. 1 шт.

Расположение вдоль дороги внутри двора.

*Фотофиксация     отчётливо        демонстрирует        фронтальный   фрагмент внутридворовой        территории (пр.Победы,     126), внутри      которой   предполагается        установка         информационной      конструкции     «Детская художественная школа 200 м».

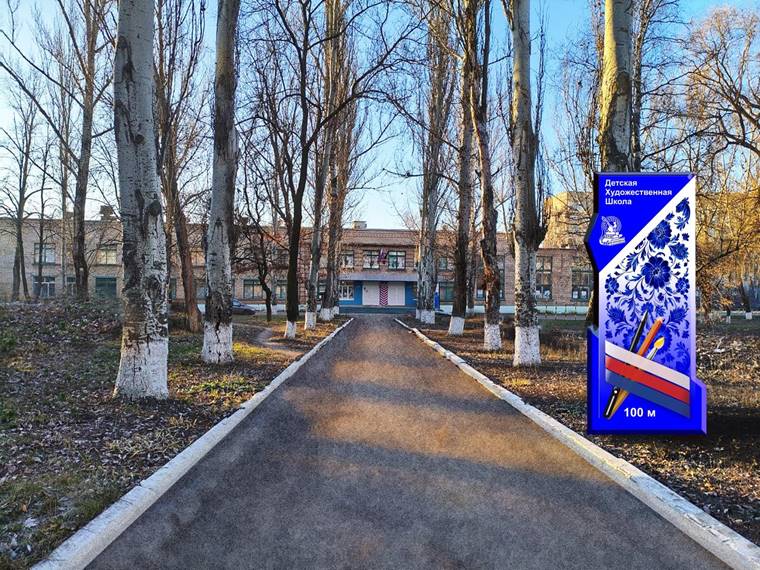

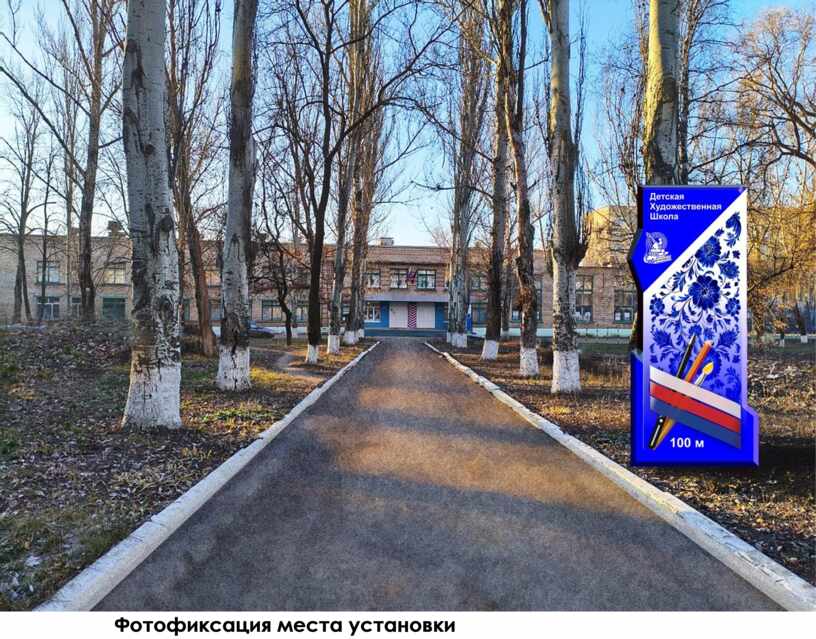

Фотофиксация места установки Внутридворовой указатель - 2. 1 шт.

Расположение вдоль тротуара к школе.

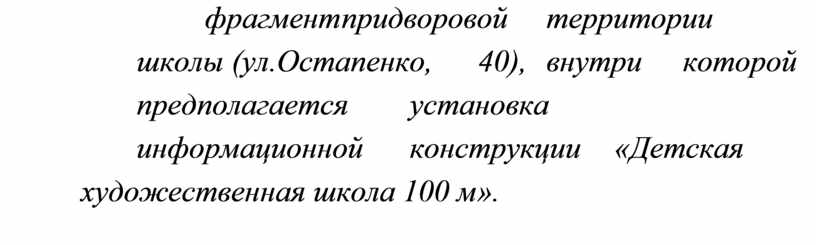

*Фотофиксация     отчётливо        демонстрирует        фронтальный   фрагмент придворовой     территории     школы (ул.Остапенко,         40),   внутри      которой   предполагается        установка         информационной      конструкции     «Детская художественная школа 100 м».

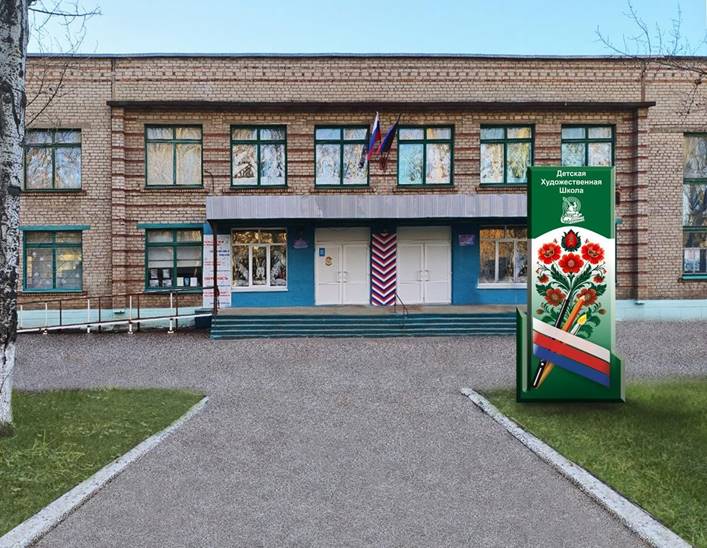

Фотофиксация места установки Внутридворовой указатель - 3. 1 шт.

Расположен вдоль тротуара, непосредственно около входа в школу.

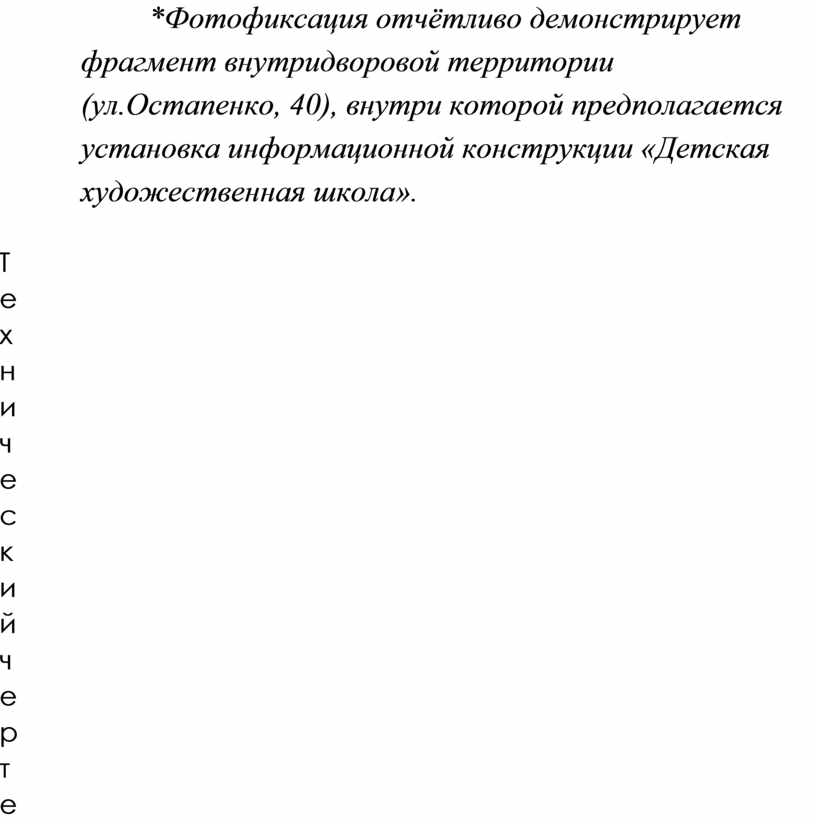

*Фотофиксация отчётливо демонстрирует фрагмент внутридворовой территории (ул.Остапенко, 40), внутри которой предполагается установка информационной конструкции «Детская художественная школа».

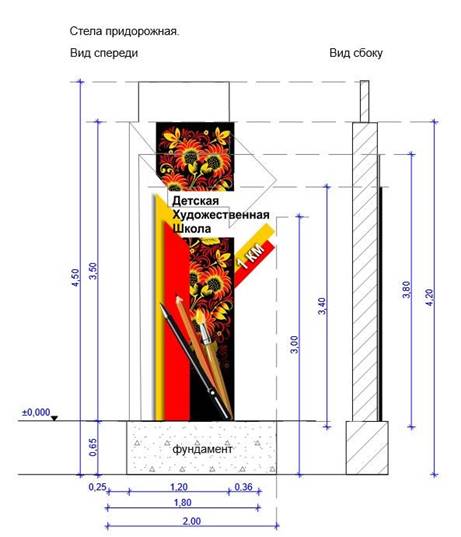

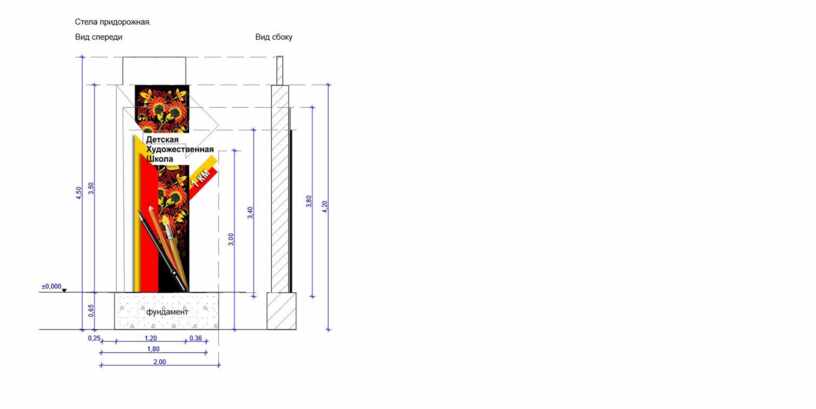

Технический чертеж большой придорожной стелы для проспектов и улиц.

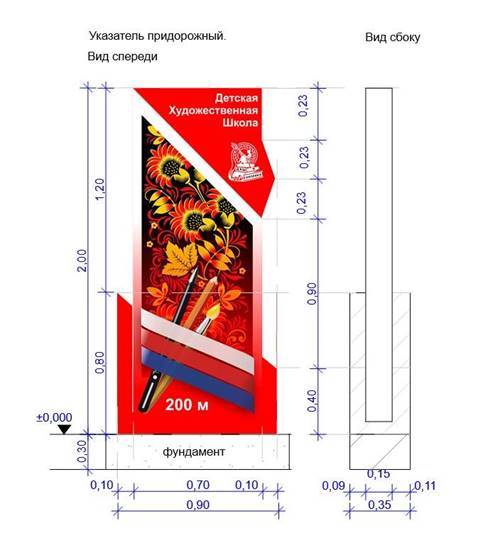

Технический чертеж указателя для внутри дворовой территории.

Варианты дизайна большой придорожной стелы для проспектов и дорог.

Варианты дизайна придорожного указателя для внутридворовой территории.

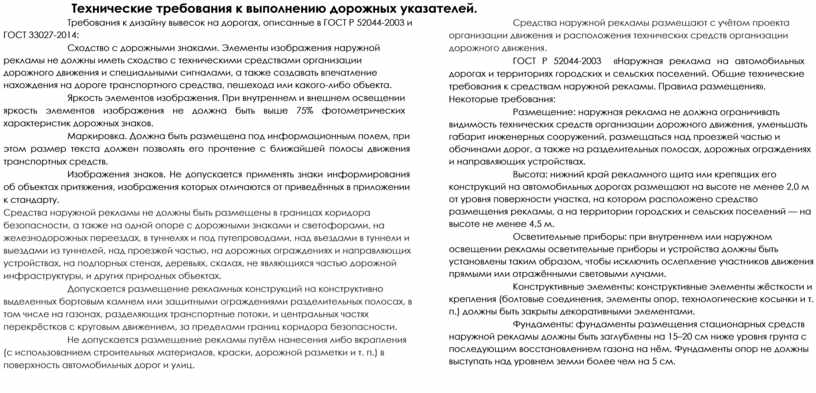

Технические требования к выполнению дорожных указателей.

Требования к дизайну вывесок на дорогах, описанные в ГОСТ Р 52044-2003 и ГОСТ 33027-2014:

Сходство с дорожными знаками. Элементы изображения наружной рекламы не должны иметь сходство с техническими средствами организации дорожного движения и специальными сигналами, а также создавать впечатление нахождения на дороге транспортного средства, пешехода или какого-либо объекта.

Яркость элементов изображения. При внутреннем и внешнем освещении яркость элементов изображения не должна быть выше 75% фотометрических характеристик дорожных знаков.

Маркировка. Должна быть размещена под информационным полем, при этом размер текста должен позволять его прочтение с ближайшей полосы движения транспортных средств.

Изображения знаков. Не допускается применять знаки информирования об объектах притяжения, изображения которых отличаются от приведённых в приложении к стандарту.

Средства наружной рекламы не должны быть размещены в границах коридора безопасности, а также на одной опоре с дорожными знаками и светофорами, на железнодорожных переездах, в туннелях и под путепроводами, над въездами в туннели и выездами из туннелей, над проезжей частью, на дорожных ограждениях и направляющих устройствах, на подпорных стенах, деревьях, скалах, не являющихся частью дорожной инфраструктуры, и других природных объектах.

Допускается размещение рекламных конструкций на конструктивно выделенных бортовым камнем или защитными ограждениями разделительных полосах, в том числе на газонах, разделяющих транспортные потоки, и центральных частях перекрёстков с круговым движением, за пределами границ коридора безопасности.

Не допускается размещение рекламы путём нанесения либо вкрапления (с использованием строительных материалов, краски, дорожной разметки и т. п.) в поверхность автомобильных дорог и улиц.

Средства наружной рекламы размещают с учётом проекта организации движения и расположения технических средств организации дорожного движения.

ГОСТ Р 52044-2003  «Наружная реклама на автомобильных дорогах и территориях городских и сельских поселений. Общие технические требования к средствам наружной рекламы. Правила размещения».

Некоторые требования:

Размещение: наружная реклама не должна ограничивать видимость технических средств организации дорожного движения, уменьшать габарит инженерных сооружений, размещаться над проезжей частью и обочинами дорог, а также на разделительных полосах, дорожных ограждениях и направляющих устройствах.

Высота: нижний край рекламного щита или крепящих его конструкций на автомобильных дорогах размещают на высоте не менее 2,0 м от уровня поверхности участка, на котором расположено средство размещения рекламы, а на территории городских и сельских поселений — на высоте не менее 4,5 м.

Осветительные приборы: при внутреннем или наружном освещении рекламы осветительные приборы и устройства должны быть установлены таким образом, чтобы исключить ослепление участников движения прямыми или отражёнными световыми лучами.

Конструктивные элементы: конструктивные элементы жёсткости и крепления (болтовые соединения, элементы опор, технологические косынки и т. п.) должны быть закрыты декоративными элементами.

Фундаменты: фундаменты размещения стационарных средств наружной рекламы должны быть заглублены на 15–20 см ниже уровня грунта с последующим восстановлением газона на нём. Фундаменты опор не должны выступать над уровнем земли более чем на 5 см.

Раздел 2.

Дизайн проект аншлагов для детской  художественной школы.

Номинация: «Дизайн аншлагов с использованием элементов национальных художественных промыслов».

Муниципальное бюджетное учреждение дополнительного образования

г. о. Горловка  «Детская художественная школа», ДНР 2026 г.

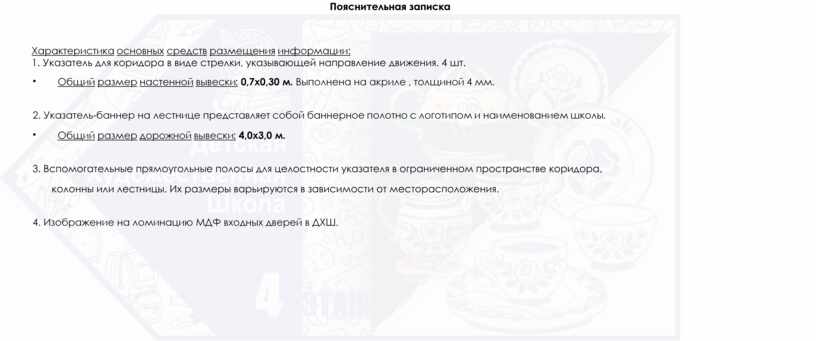

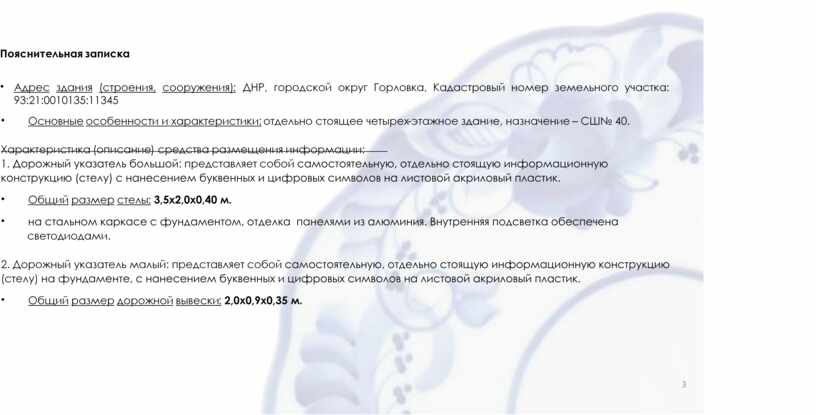

Пояснительная записка

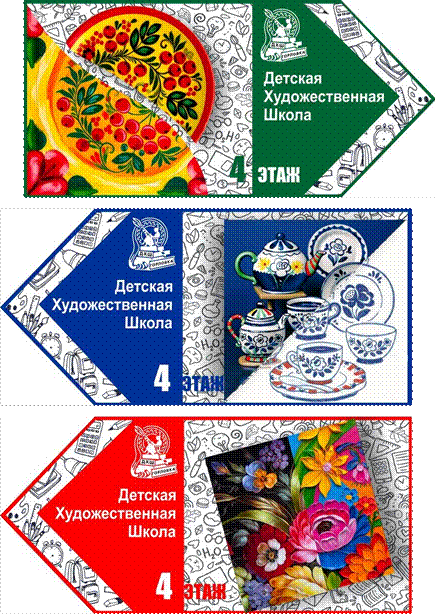

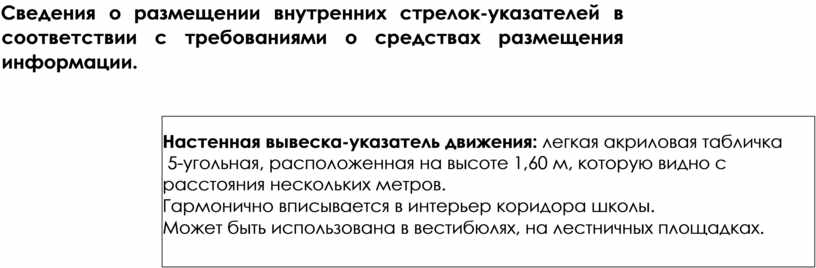

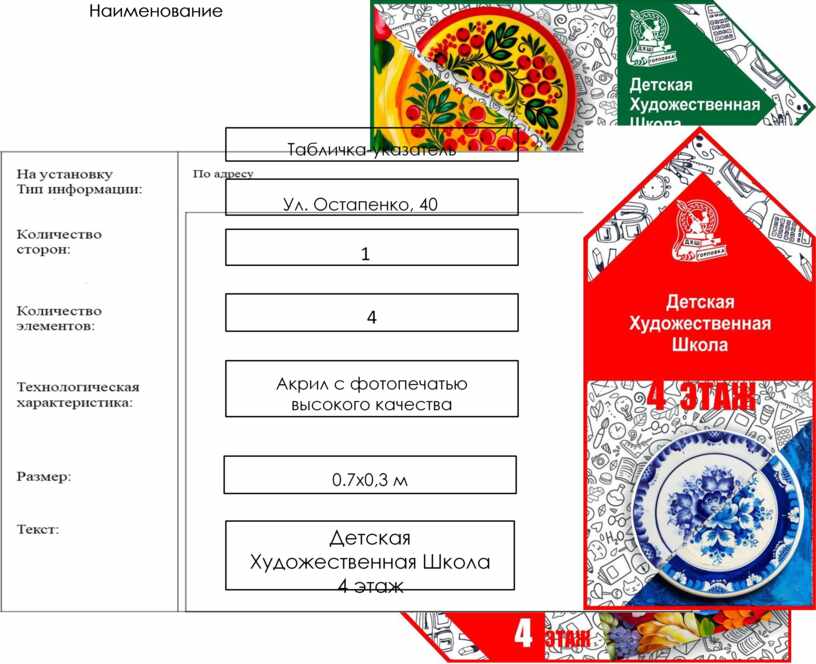

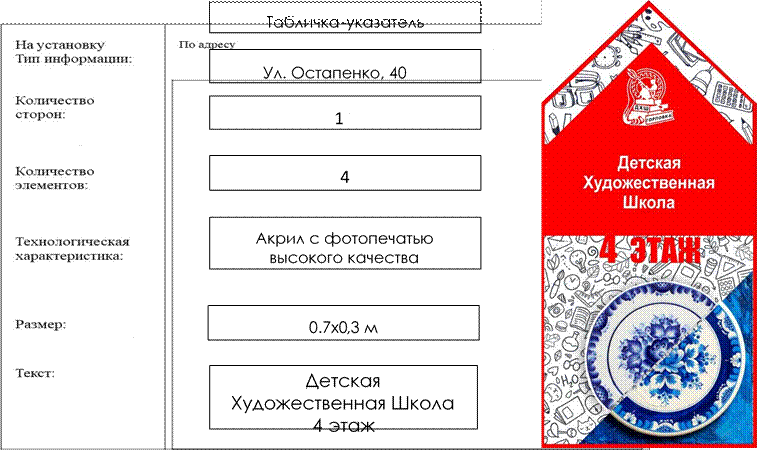

Сведения о размещении внутренних стрелок-указателей в соответствии с требованиями о средствах размещения информации.

Наименование вывески:

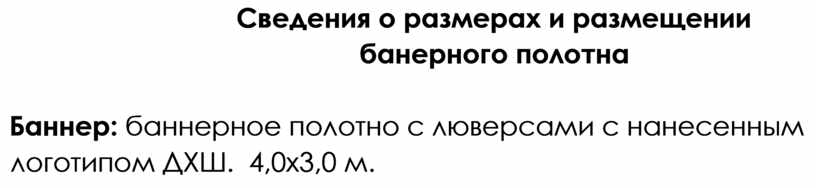

Сведения о размерах и размещении банерного полотна

Баннер: баннерное полотно с люверсами с нанесенным логотипом ДХШ.  4,0х3,0 м.

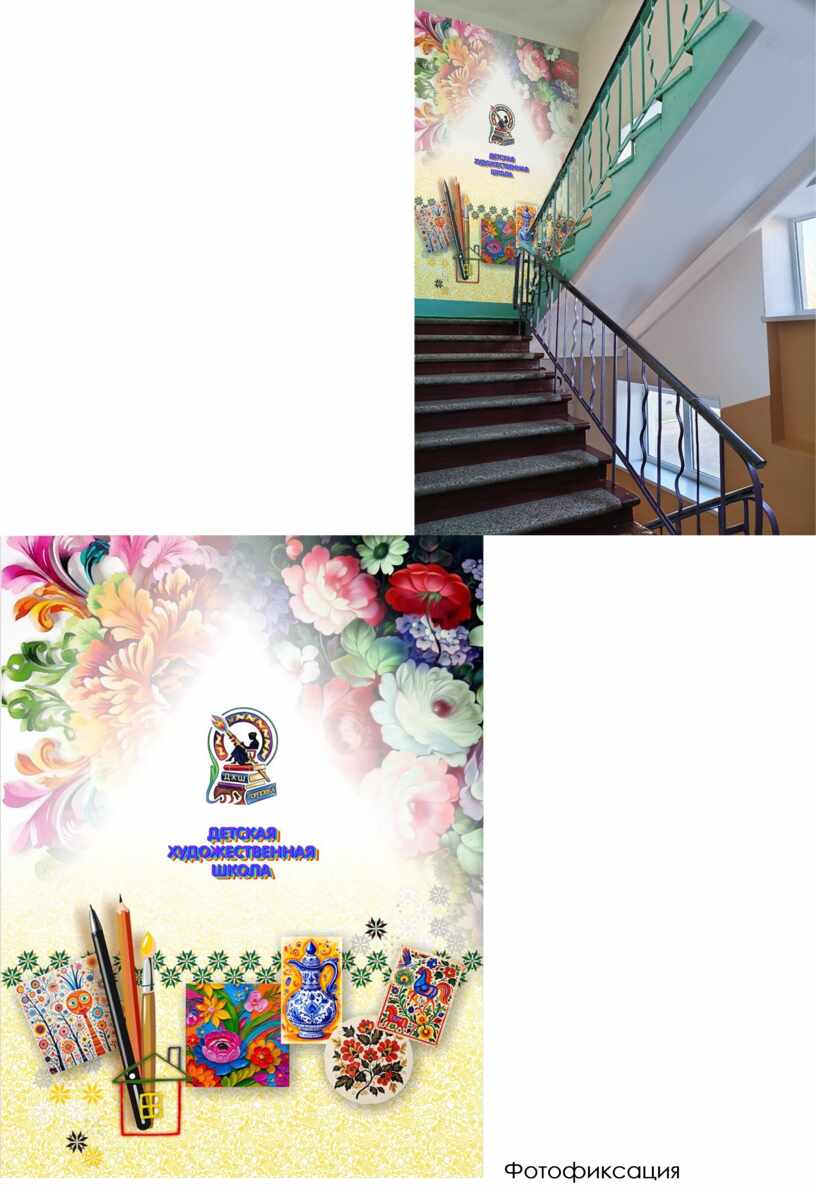

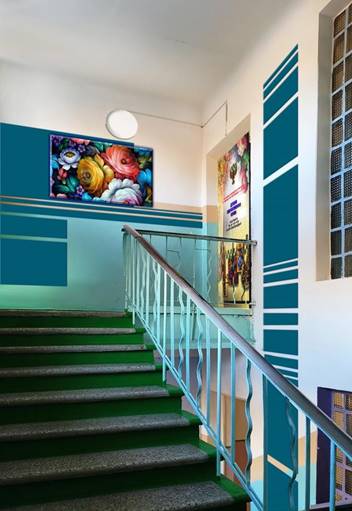

        Фотофиксация баннерного полотна на лестничном марше.

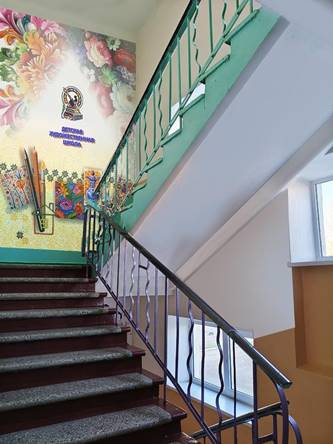

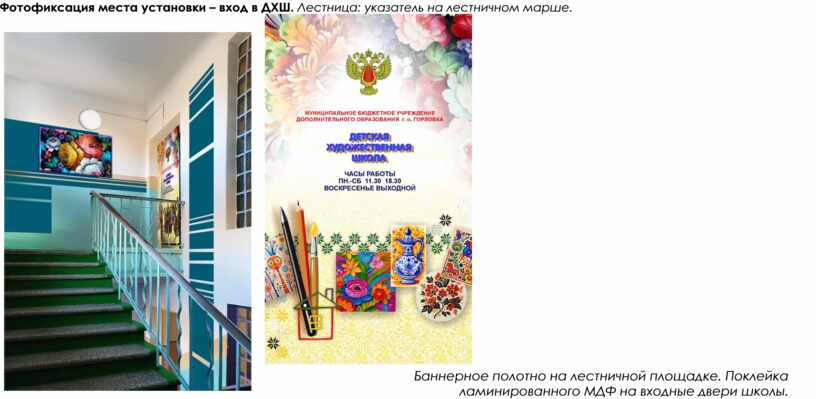

Фотофиксация места установки – вход в ДХШ. Лестница: указатель на лестничном марше.

Баннерное полотно на лестничной площадке. Поклейка ламинированного МДФ на входные двери школы.
