Эвтектическая диаграмма состояния с областями твердых растворов.

Эвтектическая  диаграмма состояния с областями  твердых растворов:

На самом деле на практике почти всегда обнаруживается хотя бы ничтожная , но все же растворимость, и вместо диаграммы рис.11.2.,b наблюдается образование диаграммы с областями твердых растворов   β и α , о которых подробно указано например в главе 8 учебника Б.Ф.Ормонт «Введения в физическую химию и кристаллохимию полупроводников».

Рассмотрим диаграмму на рис.11.4,а,    которая указывает на то, что есть отличие от диаграммы 11.2,b:    при охлаждении расплава , отвечающего фигуративной точке Ф1(рис.11.4.a), до температур на бесконечно малую величину ниже температур кривой ликвидуса выпадают кристаллы не чистой фазы A, а твердого раствора В в А и притом состава , отвечающего точке кривой солидуса ,  в которую упирается горизонтальный «рычаг». Так , расплаву состава l´ отвечает состав кристаллов s´, расплаву состава l″-расплав кристаллов s″.  Наконец , при температуре ТЕ   из расплава , отвечающего эвтектической точке Е, выпадает механическая смесь кристаллов   α-фазы (являющихся твердым раствором 10 ат.долей,% В в А) и кристаллов  β-фазы (являющихся твердым раствором 21 ат.доли, %A в В), что отвечает диаграмме рис.11.4,а.

Если охлаждение происходит очень медленно, то ранее выпавшие кристаллы одной фазы обмениваются веществом с кристаллами другой фазы и состав обеих фаз все время приближается к равновесному , то есть обедняется примесью второго компонента. На рис.11.4.b видно, при кристаллизации составов, лежащих влево от эвтектической точки выпадает твердый раствор меди в серебре(фаза α),  при кристаллизации составов лежащих вправо от эвтектической точки –твердый раствор серебра в меди(фаза β).При температуре ТЕ=779°С состав этих твердых растворов равен 8,8, соответственно 8,0 масс.доли, %растворенного компонента. Из диаграммы рис.11.4.b видно, что при охлаждении от 779°С до комнатной температуры состав кристаллов становится близким  к 100%-ным серебру и меди. Если же охлаждение от 779°С осуществить быстро, возникнут закаленные твердые растворы  с примерно 8% примеси второго компонента. На этом рис.11.4.b внизу на оси абсцисс (х )дан масштаб в массовых долях в %, вверху -масштаб дан в атомных долях в % и видно, что различия очень значительны.

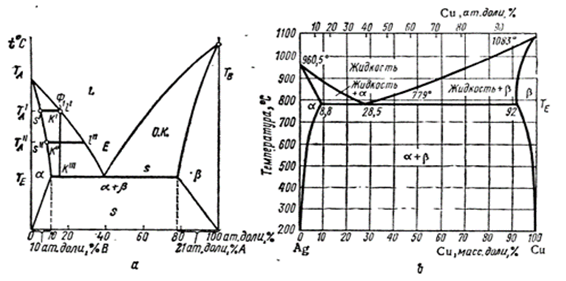

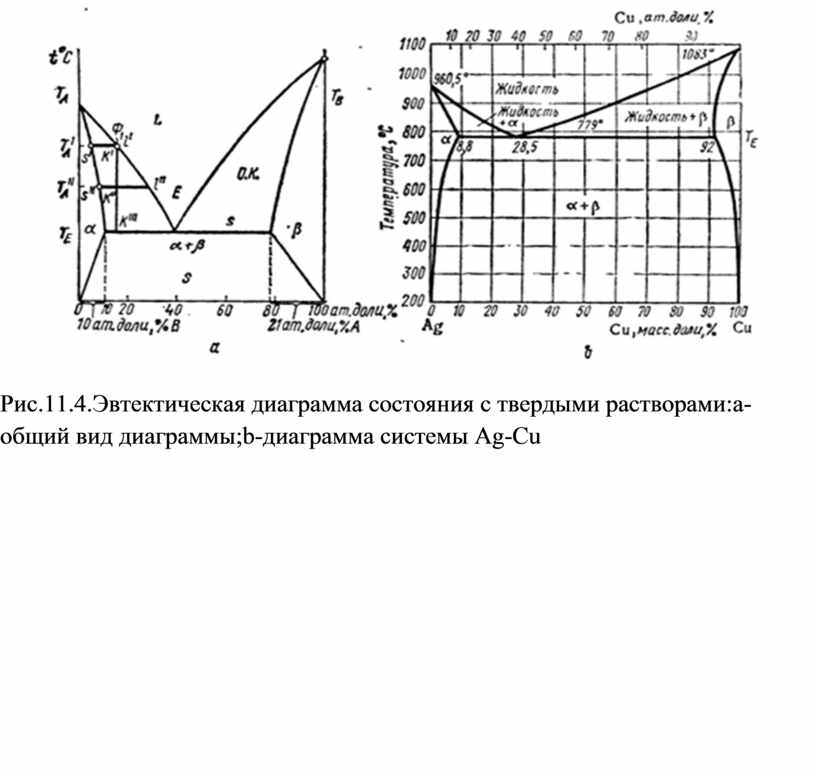

Рис.11.4.Эвтектическая диаграмма состояния с твердыми растворами:а-общий вид диаграммы;b-диаграмма системы Ag-Cu
