Физика-10 класс-ЭДС-Закон Ома для полной цепи (1)

Я брал куски цилиндрической проволоки произвольной длины из различных материалов и помещал их поочередно в цепь…
Георг Ом
…открытие Ома было скептически воспринято в научных кругах. Это отразилось и на развитии науки – скажем, законы распределения токов в разветвленных цепях были выведены Г. Кирхгофом лишь двадцать лет спустя, - и на научной карьере Ома

Критерии оценивания.
Знание:
Знают, что такое ЭДС источника
Понимание:
Различие между ЭДС, напряжением и разностью потенциалов.
Применение:
Закон Ома для полной цепи при решении задач
Анализ:
Проводят полный анализ закона Ома для полной цепи
Синтез:
Находят правильные пути решения поставленных вопросов
Оценивание:
Отстаивают свою точку зрения.

1



















Соберите по схеме электрическую цепь.
2.Запишите показания вольтметра при разомкнутом ключе: _________
Что в этом случае измеряет вольтметр?________________
3.Замкните ключом цепь. Поворачивая контакт реостата, проследите за показаниями вольтметра
и амперметра.
Что при этом измеряет вольтметр? _______________________________________
4.Запишите показания приборов при трех разных положениях ползунка реостата:
___________________________________
___________________________________
___________________________________
5.Сравните показания вольтметра, полученные во второй и третьей частях задания:

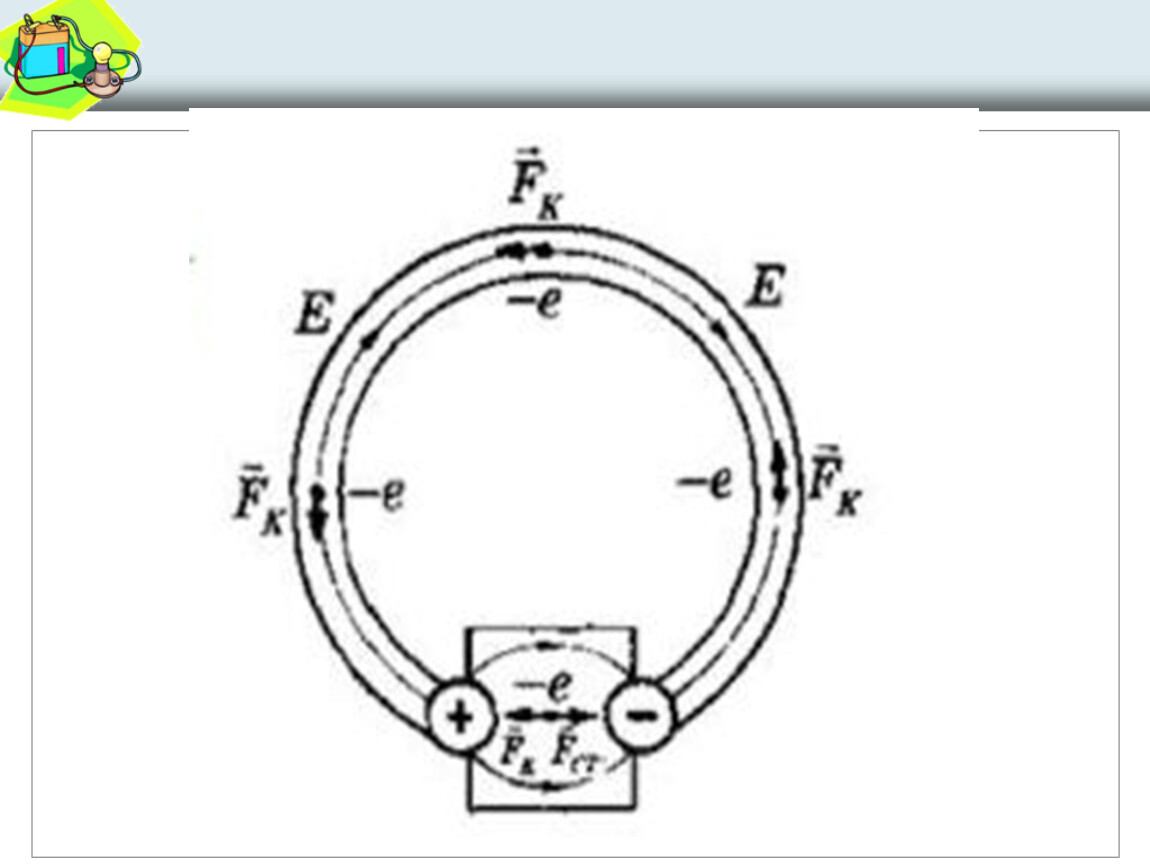

Силы электростатического
происхождения не могут создать и поддерживать на концах проводника постоянную разность потенциалов (электростатические силы – консервативные силы)

Необходим источник тока, в котором действуют силы неэлектростатического происхождения

Сторонние силы – силы
неэлектростатического

происхождения, способные поддерживать разность потенциалов на концах проводника

Для характеристики способности сторонних сил создавать большую или меньшую разность потенциалов на источнике тока введено понятие электродвижущей силы

Электродвижущая сила равна отношению работы сторонних сил к величине перемещаемого ими заряда

ЭДС – скалярная
алгебраическая
величина

ε=ε1- ε2- ε3+ ε4

ЭДС источника равна разности потенциалов на его полюсах при разомкнутой внешней цепи

Участок цепи, содержащий источник тока, называют неоднородным

Напряжение на участке цепи, содержащим источник тока, равно отношению работы перемещения заряда, совершаемой как силами Кулона, так и сторонними силами, к величине перемещенного заряда

Напряжение на данном участке цепи равно сумме разности потенциалов и ЭДС, действующей на этом участке

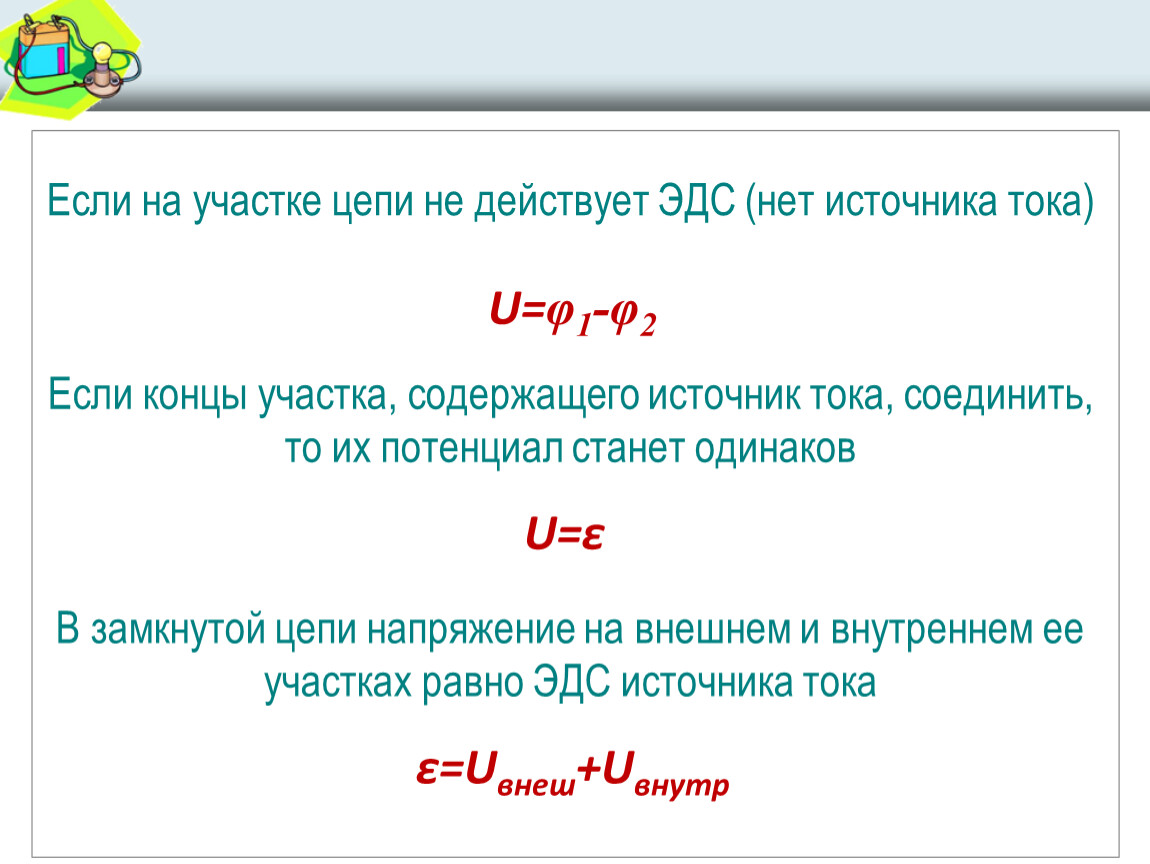

Если на участке цепи не действует ЭДС (нет источника тока)

Если концы участка, содержащего источник тока, соединить, то их потенциал станет одинаков

В замкнутой цепи напряжение на внешнем и внутреннем ее участках равно ЭДС источника тока

Закон Ома для неоднородного
участка цепи

r – внутреннее
сопротивление
R - внешнее
сопротивление
R+r – полное
сопротивление
цепи

Сила тока в неоднородном участке цепи прямо пропорциональна сумме разности потенциалов на его концах и действующей в нем ЭДС и обратно пропорциональна сопротивлению участка

Если цепь замкнута и содержит источник тока с ЭДС и внутренним сопротивлением, то напряжение на всей цепи равно ЭДС источника (разность потенциалов на замкнутых концах равна нулю),а полное сопротивление равно сумме сопротивлений внешнего и внутреннего участков цепи

Закон Ома для полной цепи

Сила тока в цепи прямо пропорциональна ЭДС источника тока и обратно пропорциональна сумме сопротивлений внешнего и внутреннего участков цепи

Последовательное соединение одинаковых
источников тока

Одинаковыми считаются источники с одинаковыми ЭДС и внутренними сопротивлениями

Параллельное соединение одинаковых источников тока

Короткое замыкание – замыкание
полюсов
источника
тока на пренебрежимо малое сопротивление
