Лабораторная работа №6

Тема работы: Изучение смешанного соединения проводников

Цель работы: экспериментально изучить характеристики смешан­ного соединения проводников.

5.1. Соберите электрическую цепь (рис. 2).

5.2. При помощи реостата установите в цепи определенную силу тока  измеряемую амперметром.

5.3. Найдите абсолютную погрешность измерения силы тока  , где  - класс точности амперметра (указан на шкале),  - предел измерения силы тока. Запишите результат измерения силы тока в виде:  .

5.4.  Подключите вольтметр к точкам 1 и 2 (рис. 3) и измерьте на­пряжение U₁₂ между этими точками.

5.5. Найдите абсолютную погрешность измерения напряжения  и запишите результат в виде:  .

5.6. Рассчитайте сопротивление:  .

5.7. Найдите абсолютную погрешность измерения сопротивления  .

5.8. Результат измерения сопротивления запишите в виде  и сравните его с сопротивлением резистора  .

5.9. Подключите вольтметр к точкам 2 и 3 (рис. 3) и измерьте напряжение
U₂₃ между этими точками. Результат измерения запишите в виде:  .

5.10. Рассчитайте сопротивление:  и абсолютную погрешность измерения сопротивления  .

5.11. Запишите результат измерения сопротивления  и сравните его с сопротивлением  , рассчитанным по формуле:  , где R₂=2 Ом, R₃=4 Ом.

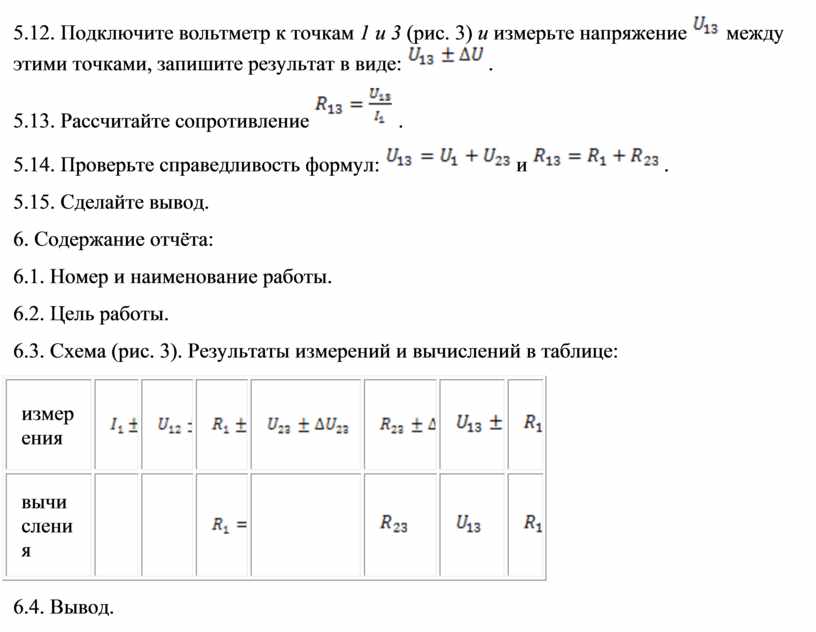

5.12. Подключите вольтметр к точкам 1 и 3 (рис. 3) и измерьте напряжение  между этими точками, запишите результат в виде:  .

5.13. Рассчитайте сопротивление  .

5.14. Проверьте справедливость формул:  и  .

5.15. Сделайте вывод.

6. Содержание отчёта:

6.1. Номер и наименование работы.

6.2. Цель работы.

6.3. Схема (рис. 3). Результаты измерений и вычислений в таблице:

6.4. Вывод.
