Физика_дидактика_10 класс

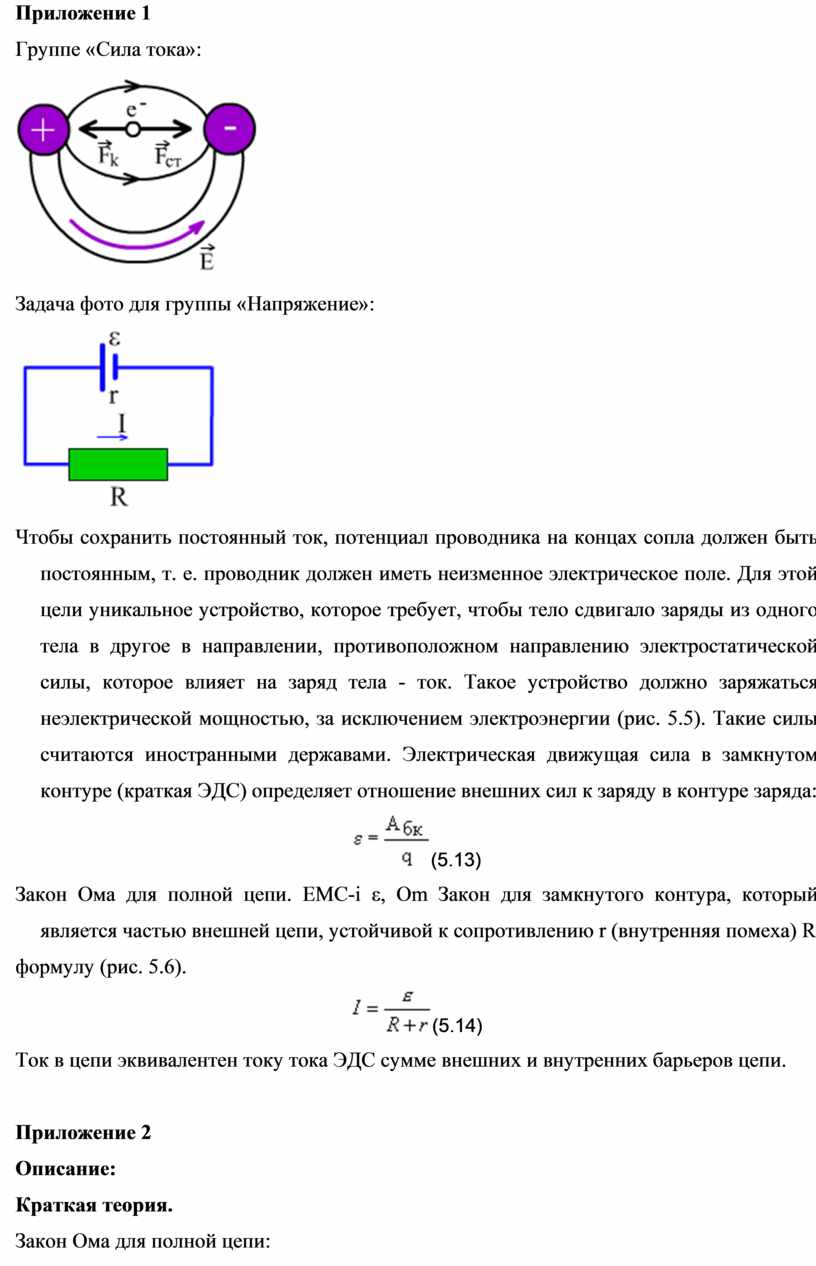

Приложение 1

Группе «Сила тока»:

Задача фото для группы «Напряжение»:

Чтобы сохранить постоянный ток, потенциал проводника на концах сопла должен быть постоянным, т. е. проводник должен иметь неизменное электрическое поле. Для этой цели уникальное устройство, которое требует, чтобы тело сдвигало заряды из одного тела в другое в направлении, противоположном направлению электростатической силы, которое влияет на заряд тела - ток. Такое устройство должно заряжаться неэлектрической мощностью, за исключением электроэнергии (рис. 5.5). Такие силы считаются иностранными державами. Электрическая движущая сила в замкнутом контуре (краткая ЭДС) определяет отношение внешних сил к заряду в контуре заряда:

(5.13)

Закон Ома для полной цепи. EMC-i ε, Om Закон для замкнутого контура, который является частью внешней цепи, устойчивой к сопротивлению r (внутренняя помеха) R

формулу (рис. 5.6).

(5.14)

Ток в цепи эквивалентен току тока ЭДС сумме внешних и внутренних барьеров цепи.

Приложение 2

Описание:

Краткая теория.

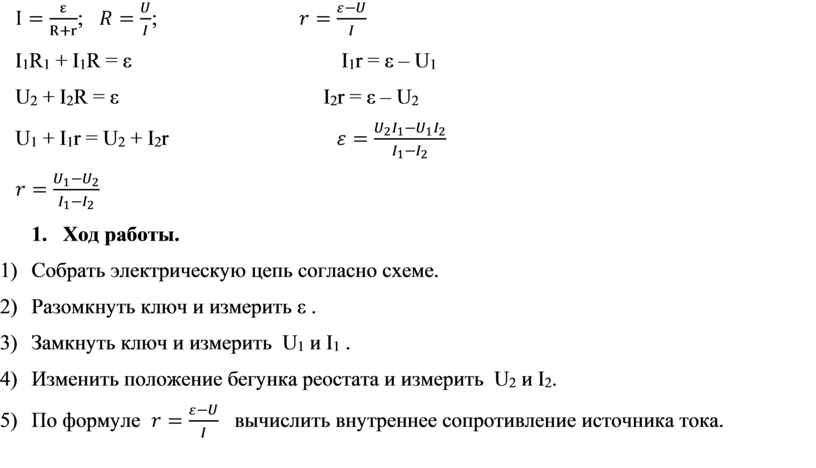

Закон Ома для полной цепи:

;   ;

I₁R₁ + I₁R = ε                                        I₁r = ε – U₁

U₂ + I₂R = ε                                       I₂r = ε – U₂

U₁ + I₁r = U₂ + I₂r

1. Ход работы.

1)      Собрать электрическую цепь согласно схеме.

2)      Разомкнуть ключ и измерить ε .

3)      Замкнуть ключ и измерить  U₁ и I₁ .

4)      Изменить положение бегунка реостата и измерить  U₂ и I₂.

5)      По формуле     вычислить внутреннее сопротивление источника тока.
