Физика_дидактика_10 класс_тесты

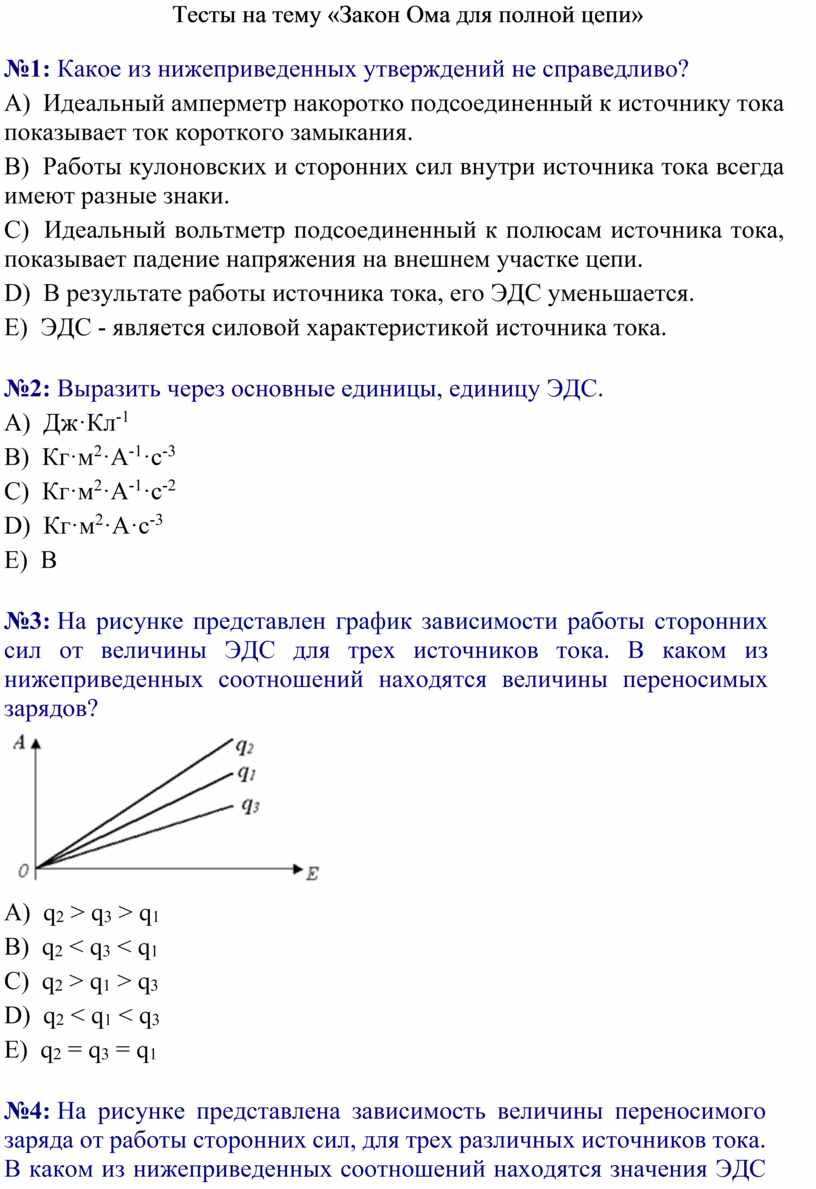

№1: Какое из нижеприведенных утверждений не справедливо?

А)  Идеальный амперметр накоротко подсоединенный к источнику тока показывает ток короткого замыкания.

B)  Работы кулоновских и сторонних сил внутри источника тока всегда имеют разные знаки.

C)  Идеальный вольтметр подсоединенный к полюсам источника тока, показывает падение напряжения на внешнем участке цепи.

D)  В результате работы источника тока, его ЭДС уменьшается.

E)  ЭДС - является силовой характеристикой источника тока.

№2: Выразить через основные единицы, единицу ЭДС.

А)  Дж·Кл^-1

B)  Кг·м²·А^-1·с^-3

C)  Кг·м²·А^-1·с^-2

D)  Кг·м²·А·с^-3

E)  В

№3: На рисунке представлен график зависимости работы сторонних сил от величины ЭДС для трех источников тока. В каком из нижеприведенных соотношений находятся величины переносимых зарядов?

А)  q₂ > q₃ > q₁

B)  q₂ < q₃ < q₁

C)  q₂ > q₁ > q₃

D)  q₂ < q₁ < q₃

E)  q₂ = q₃ = q₁

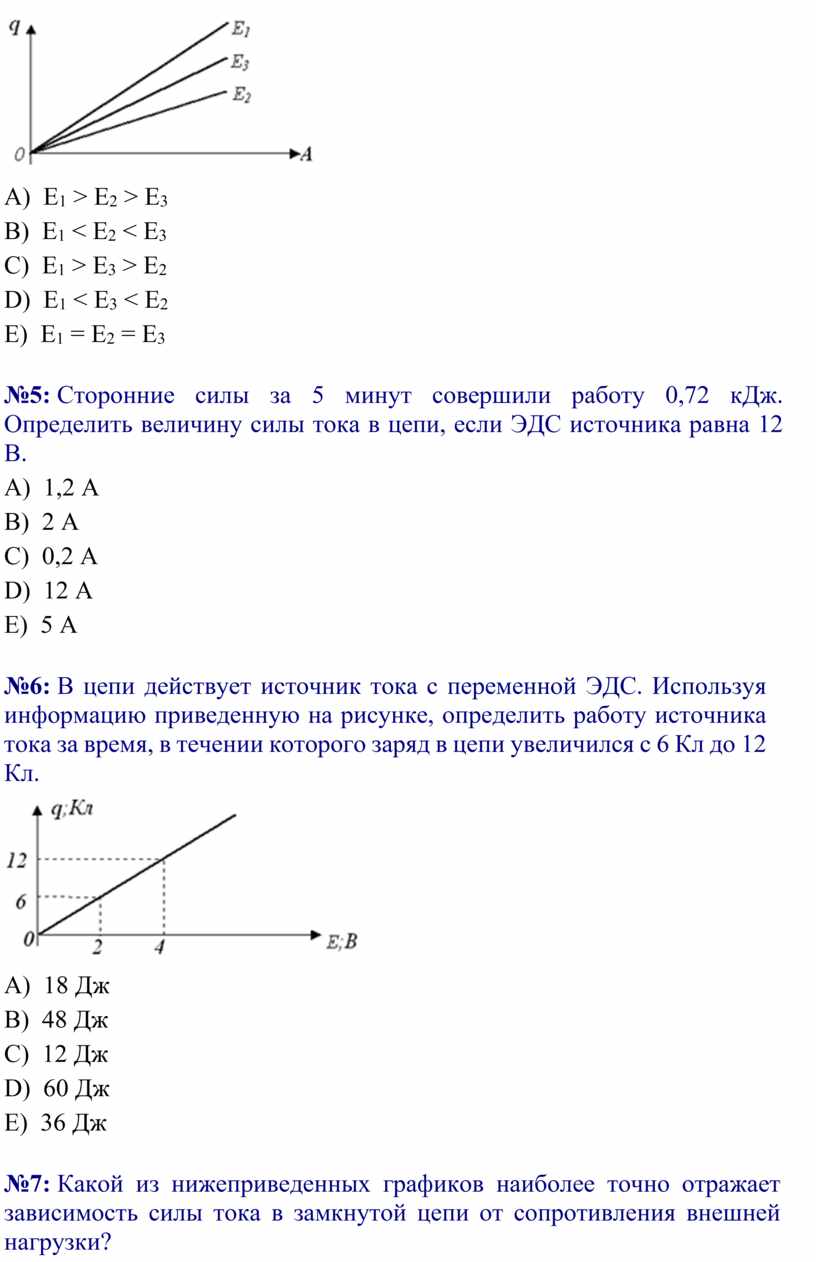

№4: На рисунке представлена зависимость величины переносимого заряда от работы сторонних сил, для трех различных источников тока. В каком из нижеприведенных соотношений находятся значения ЭДС этих источников.

А)  E₁ > E₂ > E₃

B)  E₁ < E₂ < E₃

C)  E₁ > E₃ > E₂

D)  E₁ < E₃ < E₂

E)  E₁ = E₂ = E₃

№5: Сторонние силы за 5 минут совершили работу 0,72 кДж. Определить величину силы тока в цепи, если ЭДС источника равна 12 В.

А)  1,2 А

B)  2 А

C)  0,2 А

D)  12 А

E)  5 А

№6: В цепи действует источник тока с переменной ЭДС. Используя информацию приведенную на рисунке, определить работу источника тока за время, в течении которого заряд в цепи увеличился с 6 Кл до 12 Кл.

А)  18 Дж

B)  48 Дж

C)  12 Дж

D)  60 Дж

E)  36 Дж

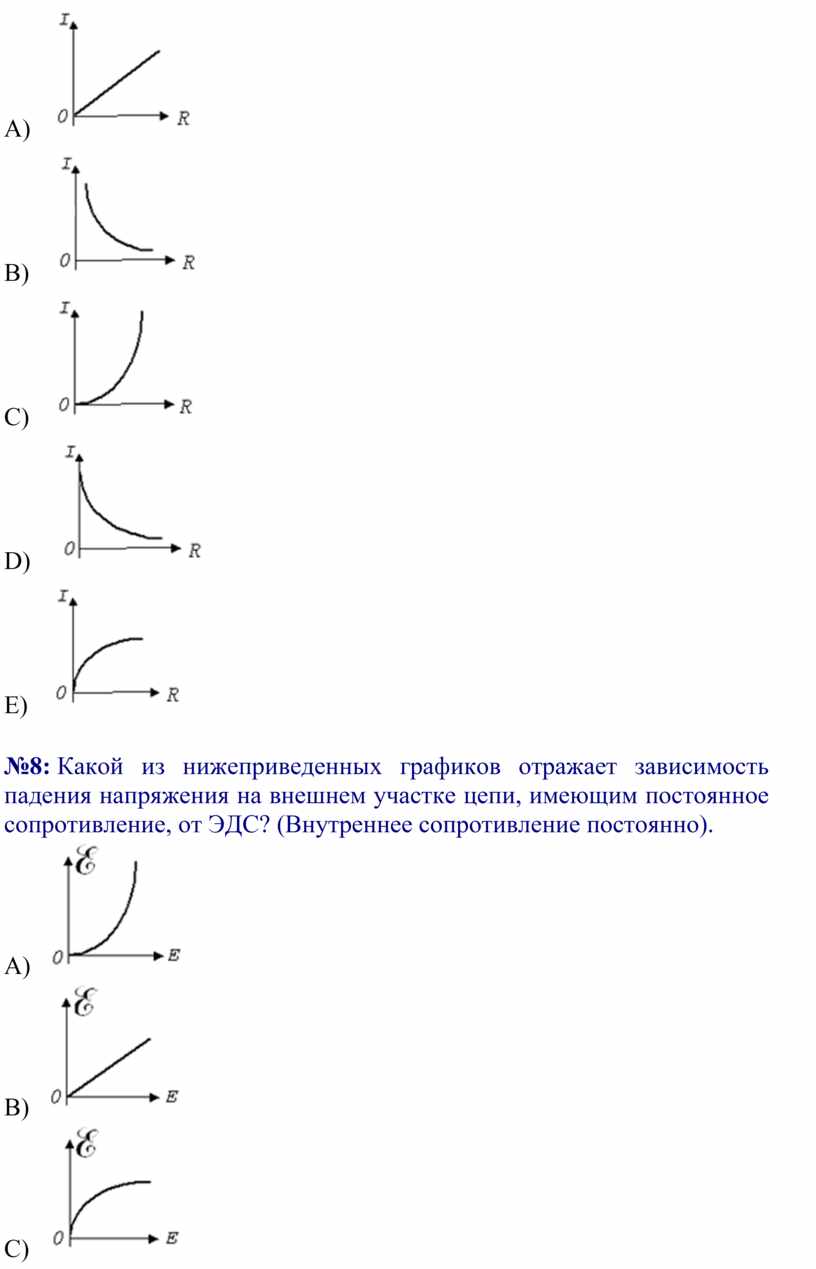

№7: Какой из нижеприведенных графиков наиболее точно отражает зависимость силы тока в замкнутой цепи от сопротивления внешней нагрузки?

А)

B)

C)

D)

E)

№8: Какой из нижеприведенных графиков отражает зависимость падения напряжения на внешнем участке цепи, имеющим постоянное сопротивление, от ЭДС? (Внутреннее сопротивление постоянно).

А)

B)

C)

D)

E)

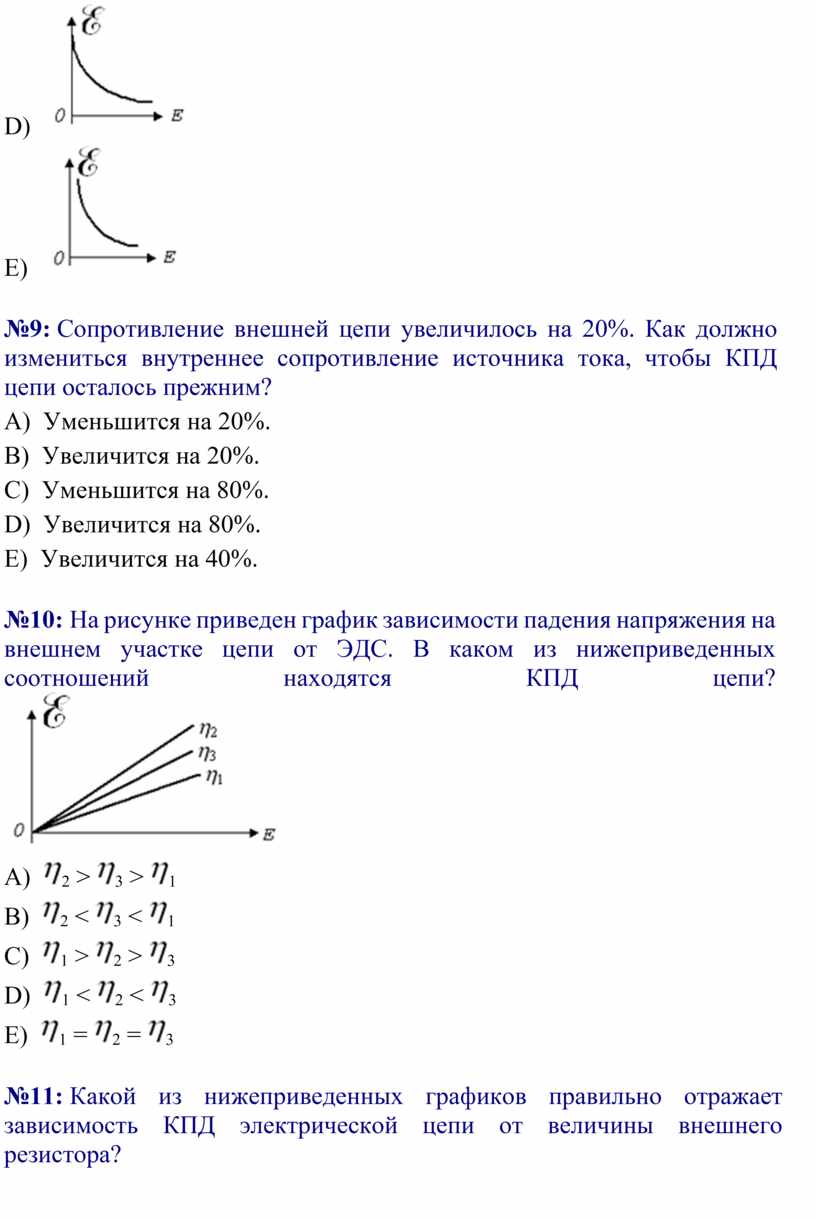

№9: Сопротивление внешней цепи увеличилось на 20%. Как должно измениться внутреннее сопротивление источника тока, чтобы КПД цепи осталось прежним?

А)  Уменьшится на 20%.

B)  Увеличится на 20%.

C)  Уменьшится на 80%.

D)  Увеличится на 80%.

E)  Увеличится на 40%.

№10: На рисунке приведен график зависимости падения напряжения на внешнем участке цепи от ЭДС. В каком из нижеприведенных соотношений находятся КПД цепи?

А)  ₂ > ₃ > ₁

B)  ₂ < ₃ < ₁

C)  ₁ > ₂ > ₃

D)  ₁ < ₂ < ₃

E)  ₁ = ₂ = ₃

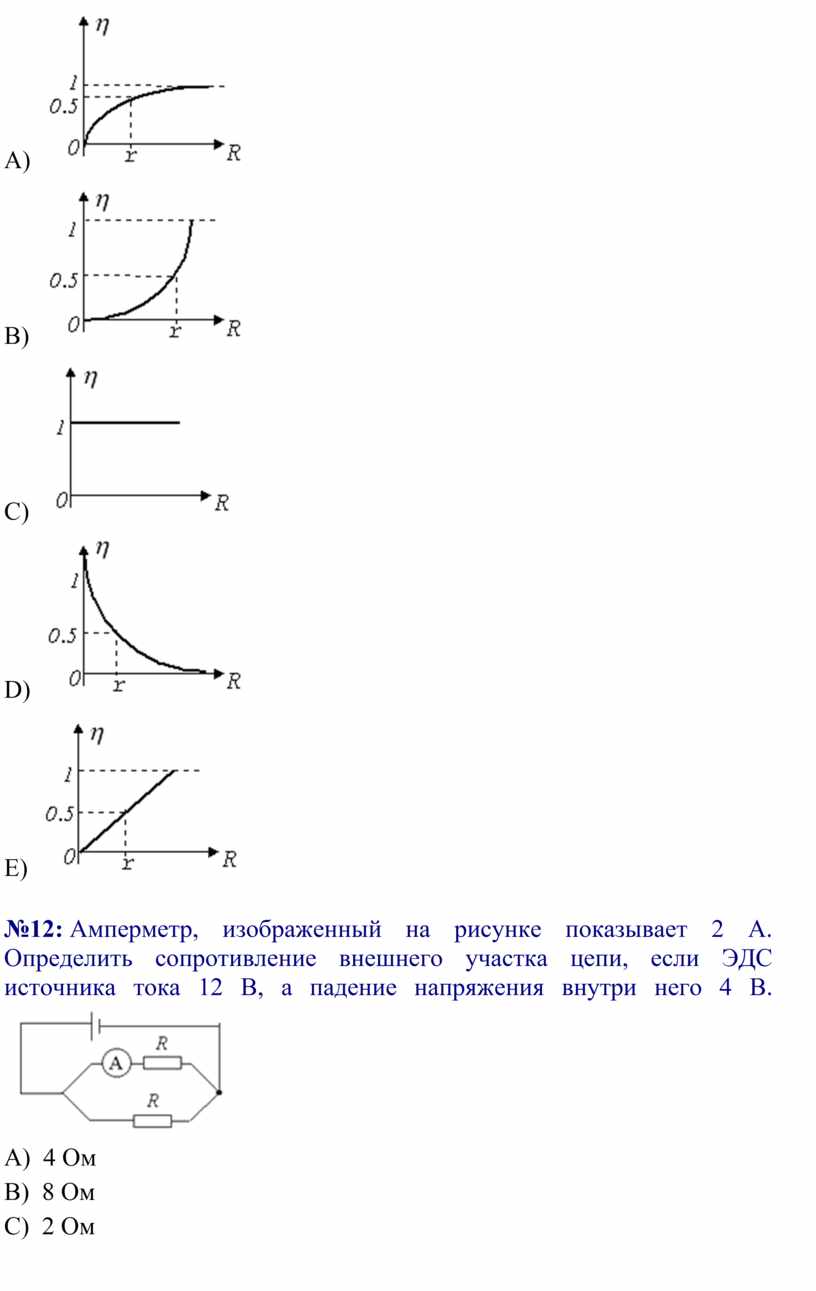

№11: Какой из нижеприведенных графиков правильно отражает зависимость КПД электрической цепи от величины внешнего резистора?

А)

B)

C)

D)

E)

№12: Амперметр, изображенный на рисунке показывает 2 А. Определить сопротивление внешнего участка цепи, если ЭДС источника тока 12 В, а падение напряжения внутри него 4 В.

А)  4 Ом

B)  8 Ом

C)  2 Ом

D)  6 Ом

E)  Нельзя определить, так как не задано внутреннее сопротивление источника тока.

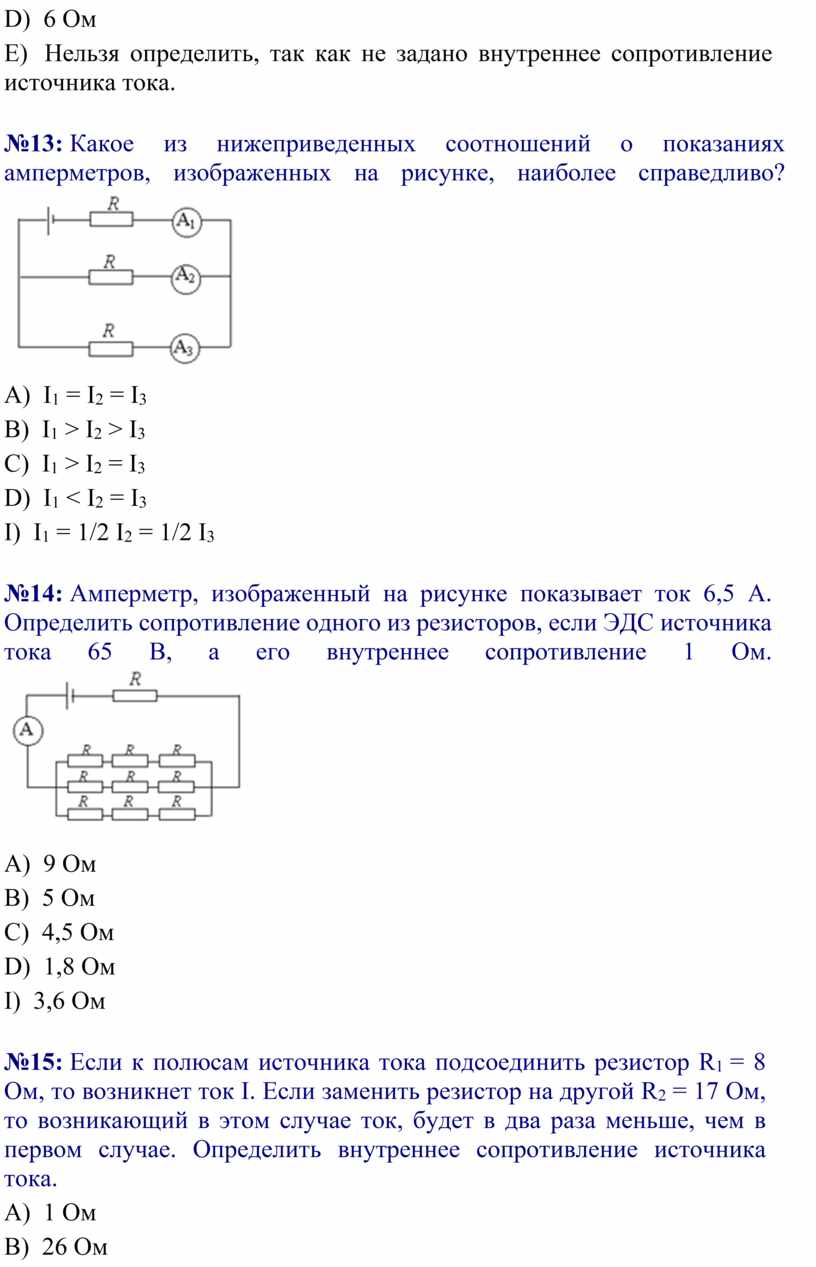

№13: Какое из нижеприведенных соотношений о показаниях амперметров, изображенных на рисунке, наиболее справедливо?

А)  I₁ = I₂ = I₃

B)  I₁ > I₂ > I₃

C)  I₁ > I₂ = I₃

D)  I₁ < I₂ = I₃

I)  I₁ = 1/2 I₂ = 1/2 I₃

№14: Амперметр, изображенный на рисунке показывает ток 6,5 А. Определить сопротивление одного из резисторов, если ЭДС источника тока 65 В, а его внутреннее сопротивление 1 Ом.

А)  9 Ом

B)  5 Ом

C)  4,5 Ом

D)  1,8 Ом

I)  3,6 Ом

№15: Если к полюсам источника тока подсоединить резистор R₁ = 8 Ом, то возникнет ток I. Если заменить резистор на другой R₂ = 17 Ом, то возникающий в этом случае ток, будет в два раза меньше, чем в первом случае. Определить внутреннее сопротивление источника тока.

А)  1 Ом

B)  26 Ом

C)  0,5 Ом

D)  0,25 Ом

E)  2,1 Ом

№16: Вольтметр и амперметр, изображенные на рисунке, соответственно показывают 8 В и 1 А. Определить падение напряжения внутри источника тока, если E = 20 В, R₂ = 10,8 Ом.

А)  18,8 В

B)  10,6 В

C)  0,2 В

D)  1,2 В

E)  0,6 В

№17: Цепь, состоящая из трех параллельно включенных ламп с сопротивлением 300 Ом каждая, подключена к источнику тока с внутренним сопротивлением 0,2 Ом. определить ЭДС источника, если сила тока в каждой лампе 0,1 А, а сопротивление соединительных проводов 0,1 Ом.

А)  3,009 В

B)  300,9 В

C)  100,3 В

D)  30,09 В

E)  10,03 В

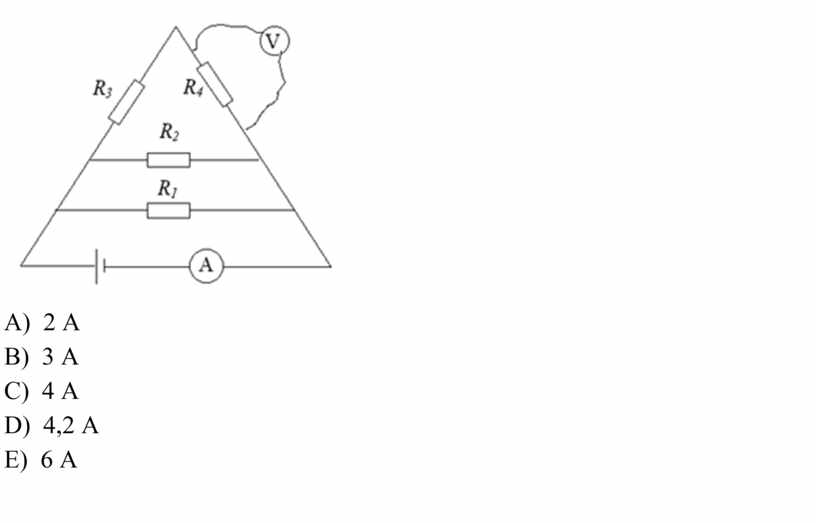

№18: Определить показание амперметра, если вольтметр показывает 14 В. (R₁ = R₂ = 10 Ом; R₃ = 3 Ом; R₄ = 7 Ом)

А)  2 А

B)  3 А

C)  4 А

D)  4,2 А

E)  6 А
