Класс10 «    »

ФИО:

Раздел:

Цели обучения:



 принцип действия электроизмерительных приборов, электродвигателей;

объяснять взаимодействие двух параллельных проводников с током и определять направление силы





1.       В каждом из указанных случаев определите направление недостающей величины.

http://5terka.com/images/fiz10-11reshebnik/37303430473d383a_2006-92.jpg

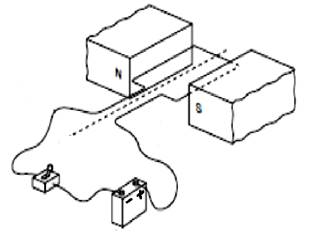

2.       На рисунке показан фрагмент электрической цепи.

А) Напишите название каждого элемента цепи.

[1]

Б) Покажите на рисунке, каким будет направление силы, действующей на обе стороны рамки с током.

[2]

В) Как называется эта сила?

[1]

Г) Какое правило вы используется для определения силы? Опишите его использование подробно.

[2]



3.         Определите направления токов, текущих по параллельным проводам, если они взаимодействуют так, как показано на рисунке.

[1]

Графически покажите, почему происходит такое взаимодействие.





[2]

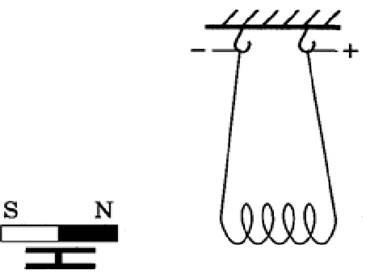

4.       Определите направление тока в катушке.                                                                         [1]



Покажите, как будут направлены силовые линии магнитного поля катушки с током.[1]



Как катушка будет взаимодействовать с постоянным магнитом?                                  [1]

Очевидно, что при взаимодействии с магнитом, катушка будет отклоняться на определенный угол. Как изменить этот угол отклонения?                                            [3]




Класс10 « » ФИО:

Класс10 « » ФИО:

Определите направление тока в катушке

Определите направление тока в катушке
