Формы представления алгоритмов

1.  Формы представления алгоритмов

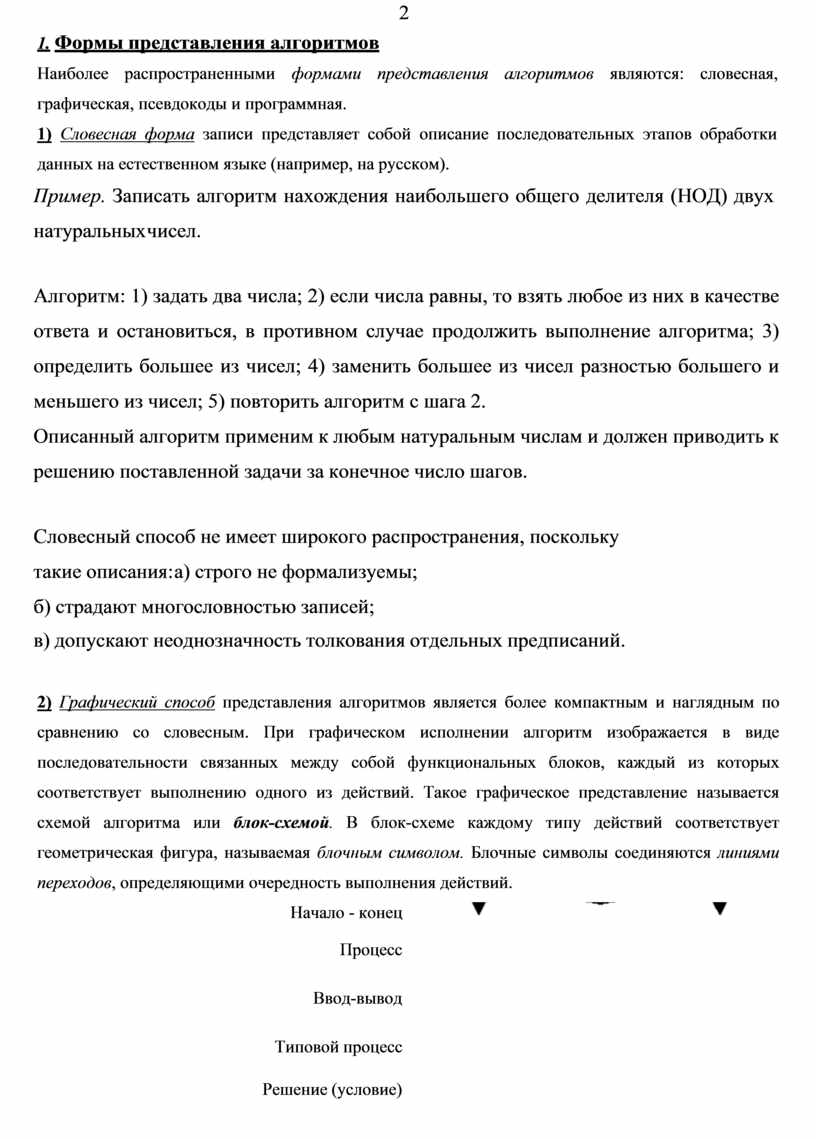

Наиболее    распространенными    формами    представления    алгоритмов    являются:                    словесная, графическая, псевдокоды и программная.

1)    Словесная форма записи представляет собой описание последовательных этапов обработки данных на естественном языке (например, на русском).

Пример. Записать алгоритм нахождения наибольшего общего делителя (НОД) двух натуральных чисел.

Алгоритм: 1) задать два числа; 2) если числа равны, то взять любое из них в качестве ответа и остановиться, в противном случае продолжить выполнение алгоритма; 3) определить большее из чисел; 4) заменить большее из чисел разностью большего и меньшего из чисел; 5) повторить алгоритм с шага 2.

Описанный алгоритм применим к любым натуральным числам и должен приводить к решению поставленной задачи за конечное число шагов.

Словесный способ не имеет широкого распространения, поскольку такие описания: а) строго не формализуемы;

б) страдают многословностью записей;

в) допускают неоднозначность толкования отдельных предписаний.

2)    Графический способ представления алгоритмов является более компактным и наглядным по сравнению со словесным. При графическом исполнении алгоритм изображается в виде последовательности связанных между собой функциональных блоков, каждый из которых соответствует выполнению одного из действий. Такое графическое представление называется схемой алгоритма или блок-схемой. В блок-схеме каждому типу действий соответствует геометрическая фигура, называемая блочным символом. Блочные символы соединяются линиями переходов, определяющими очередность выполнения действий.

Подробнее об этом ниже…

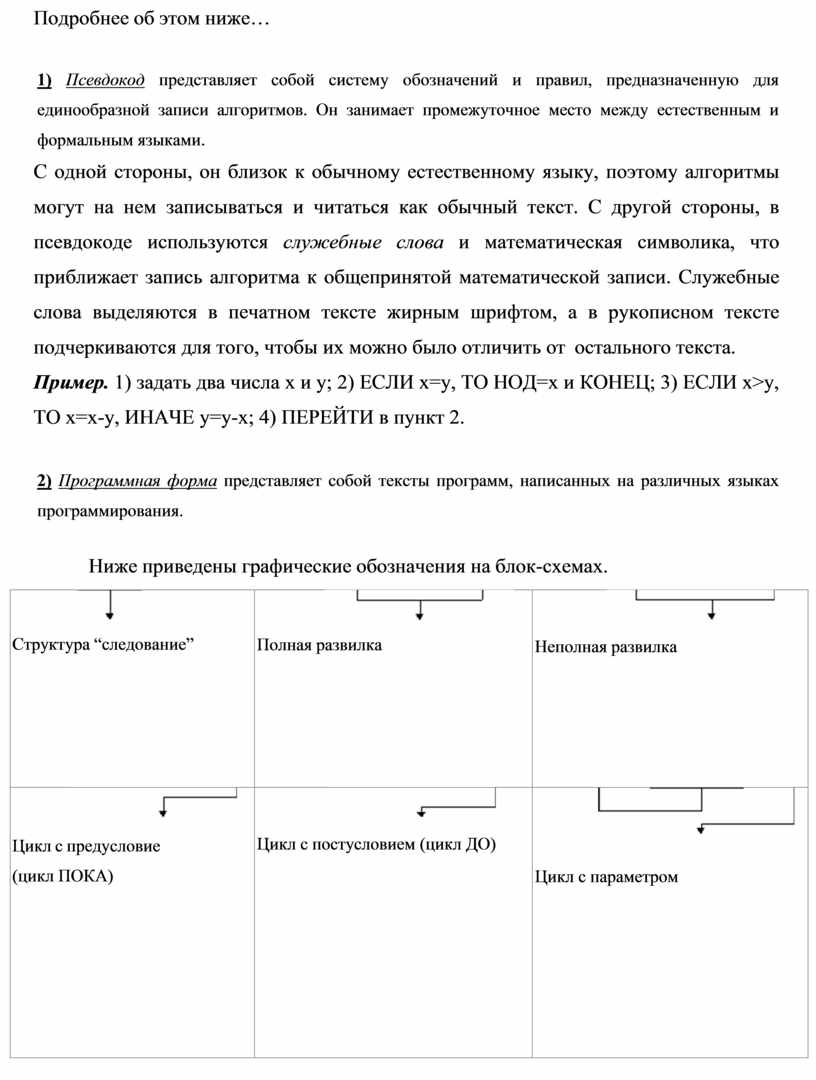

3)       Псевдокод представляет собой систему обозначений и правил, предназначенную для единообразной записи алгоритмов. Он занимает промежуточное место между естественным и формальным языками.

С одной стороны, он близок к обычному естественному языку, поэтому алгоритмы могут на нем записываться и читаться как обычный текст. С другой стороны, в псевдокоде используются служебные слова и математическая символика, что приближает запись алгоритма к общепринятой математической записи. Служебные слова выделяются в печатном тексте жирным шрифтом, а в рукописном тексте подчеркиваются для того, чтобы их можно было отличить от остального текста.

Пример. 1) задать два числа x и y; 2) ЕСЛИ x=y, ТО НОД=x и КОНЕЦ; 3) ЕСЛИ x>y, ТО x=x-y, ИНАЧЕ y=y-x; 4) ПЕРЕЙТИ в пункт 2.

4)    Программная форма представляет собой тексты программ, написанных на различных языках программирования.

Ниже приведены графические обозначения на блок-схемах.

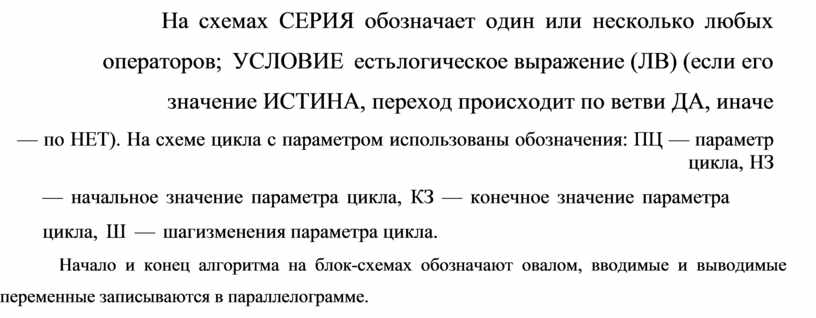

На схемах СЕРИЯ обозначает один или несколько любых операторов; УСЛОВИЕ есть логическое выражение (ЛВ) (если его значение ИСТИНА, переход происходит по ветви ДА, иначе

—   по НЕТ). На схеме цикла с параметром использованы обозначения: ПЦ — параметр цикла, НЗ

—    начальное значение параметра цикла, КЗ — конечное значение параметра цикла, Ш — шаг изменения параметра цикла.

Начало и конец алгоритма на блок-схемах обозначают овалом, вводимые и выводимые переменные записываются в параллелограмме.
