Геометрические построения и сопряжения

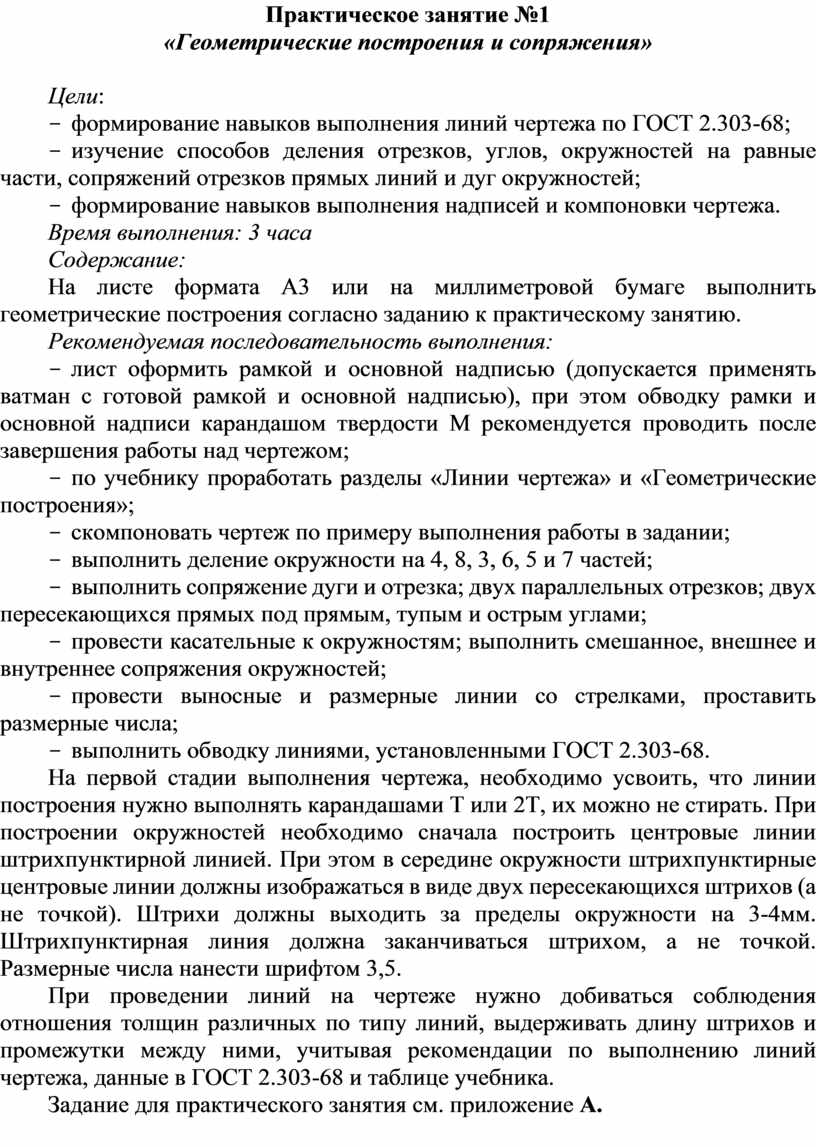

Практическое занятие №1

«Геометрические построения и сопряжения»

Цели:

-  формирование навыков выполнения линий чертежа по ГОСТ 2.303-68;

-  изучение способов деления отрезков, углов, окружностей на равные части, сопряжений отрезков прямых линий и дуг окружностей;

-  формирование навыков выполнения надписей и компоновки чертежа.

Время выполнения: 3 часа

Содержание:

На листе формата А3 или на миллиметровой бумаге выполнить геометрические построения согласно заданию к практическому занятию.

Рекомендуемая последовательность выполнения:

-  лист оформить рамкой и основной надписью (допускается применять ватман с готовой рамкой и основной надписью), при этом обводку рамки и основной надписи карандашом твердости М рекомендуется проводить после завершения работы над чертежом;

-  по учебнику проработать разделы «Линии чертежа» и «Геометрические построения»;

-  скомпоновать чертеж по примеру выполнения работы в задании;

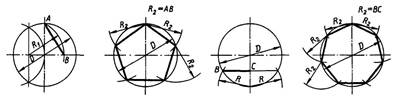

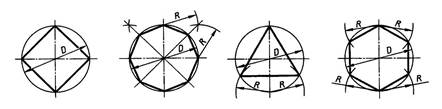

-  выполнить деление окружности на 4, 8, 3, 6, 5 и 7 частей;

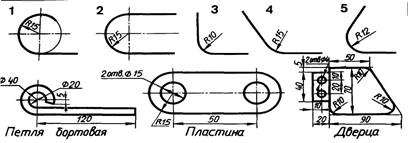

-  выполнить сопряжение дуги и отрезка; двух параллельных отрезков; двух пересекающихся прямых под прямым, тупым и острым углами;

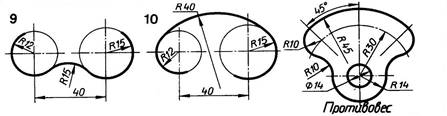

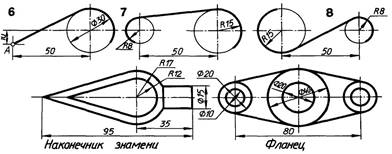

-  провести касательные к окружностям; выполнить смешанное, внешнее и внутреннее сопряжения окружностей;

-  провести выносные и размерные линии со стрелками, проставить размерные числа;

-  выполнить обводку линиями, установленными ГОСТ 2.303-68.

На первой стадии выполнения чертежа, необходимо усвоить, что линии построения нужно выполнять карандашами Т или 2Т, их можно не стирать. При построении окружностей необходимо сначала построить центровые линии штрихпунктирной линией. При этом в середине окружности штрихпунктирные центровые линии должны изображаться в виде двух пересекающихся штрихов (а не точкой). Штрихи должны выходить за пределы окружности на 3-4мм. Штрихпунктирная линия должна заканчиваться штрихом, а не точкой. Размерные числа нанести шрифтом 3,5.

При проведении линий на чертеже нужно добиваться соблюдения отношения толщин различных по типу линий, выдерживать длину штрихов и промежутки между ними, учитывая рекомендации по выполнению линий чертежа, данные в ГОСТ 2.303-68 и таблице учебника.

Задание для практического занятия см. приложение А.

Приложение А

Задание для практического занятия №1

«Геометрические построения и сопряжения»
