Глава 9.        Трёхмерная графика

Версия с русскоязычным интерфейсом

Настройка Blender

Новейшая русификация:

На сайте https://translateblender.ru скачать файл blender.mo по ссылке

https://translateblender.ru/downloads/blender.mo

и сохранить его в папку

C:/Program Files/blender/2.68/datafiles/locale/ru/LC_MESSAGES/blender.mo



Включение русскоязычного интерфейса:

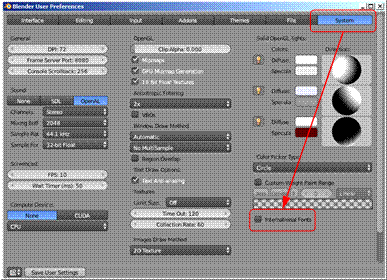

Запустить Blender, зайти в меню FileUser Preferences, перейти на вкладку System и включить флажок International Fonts:

Затем здесь же выбрать язык Русский и левой кнопкой мыши щелкнуть по кнопкам Интерфейс, Подсказки и Новые данные:

В левом нижнем углу щёлкнуть по кнопке Сохранить настройки:




Настройка для ноутбуков:

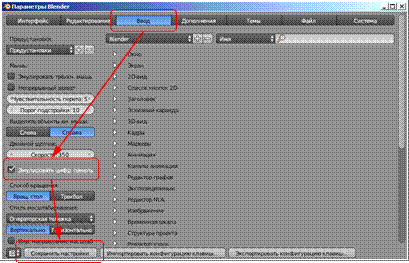

Программа Blender использует дополнительную цифровую клавиатуру (англ. Numpad) для переключения между различными проекциями, вращения и перемещения рабочей проекции. Для ноутбуков, у которых этой клавиатуры чаще всего нет, можно «переключить» её на стандартные цифровые клавиши. Для этого нужно войти в окно настроек Файл – Параметры (File ­– User Preferences или клавиши Ctrl+Alt+U), отметить флажок Эмулировать цифр. панель (Emulate Numpad) и щёлкнуть по кнопке Сохранить настройки (Save as default).




































Практическая работа № 77.
Управление сценой

1)      Запустите Blender. Откройте в Blender модель container.blend (меню Файл - Открыть, File – Open).

Важно! При всех операциях с окном трехмерной проекции (3D View) курсор должен находиться в рабочей области этого окна.

2)      Вращая колесико мыши, измените масштаб изображения так, чтобы модель занимала основную часть рабочей области.

3)      С помощью элемента управления  в нижней части окна установите режим просмотра Сплошной (Solid). Что изменилось?

4)      Нажмите клавишу Z, чтобы вернуться обратно в режим Каркас (Wireframe).

5)      Для того, чтобы перейти к ортогональной проекции, нажмите клавишу Num5 («5» на цифровой клавиатуре). Что изменилось?
Нажмите еще раз на клавишу Num5, чтобы перейти обратно к перспективной проекции.

6)      Установите режим просмотра Текстура (Textured). Что изменилось?

7)      Нажмите на колёсико (среднюю кнопку мыши) и повращайте контейнер, начиная вращение с разных точек поля.

8)      Нажмите клавишу Shift и попробуйте перемещать видимую область, нажав на колёсико мыши.

9)      Используя перемещение и вращение, посмотрите на контейнер со всех сторон. Запишите в тетрадь то, что написано на каждой из шести граней.

10)  Попробуйте установить стандартные проекции: вид сверху (клавиша Num7), вид снизу (Ctrl+Num7), вид спереди (Num1), вид снизу (Ctrl+Num1), вид справа (Num3), вид слева (Ctrl+Num3). Курсор мыши при этом должен находиться над рабочим полем.

11)  Попробуйте выбирать те же самые команды из меню Вид (View) в нижней части окна.

12)  Попробуйте вращать изображение с помощью клавиш Num2, Num4, Num6, Num8.

13)  Попробуйте сдвигать изображение с помощью клавиш Ctrl+Num2, Ctrl+Num4, Ctrl+Num6, Ctrl+Num8.

14)  Перейдите в режим четырех проекций (Quad View, клавиши Ctrl+Alt+Q). Вернитесь обратно с помощью той же комбинации клавиш.

15)  Постройте готовую картинку (выполните рендеринг), нажав клавишу F12.

16)  Сохраните рисунок в виде файла в именем container1.png в своей папке (клавиша F3). Курсор мыши при этом должен находиться над окном с  рисунком.

17)  Нажмите клавишу Esc, чтобы вернуться к окну 3D-проекции (3D View).

18)   В окне Структура проекта (Outliner) посмотрите, какие объекты есть на сцене.

19)  Щелкнув на значках , включите изображение на сцене для ламп (объекты Lamp1, Lamp2 и Lamp3) и камеры (объект Camera).

20)  Выделите щелчком мыши название камеры в окне Структура проекта. Используя колёсико мыши, измените масштаб так, чтобы видеть камеру и лампы на рабочем поле.

21)  Нажав клавишу Num0, переключитесь на вид с камеры.

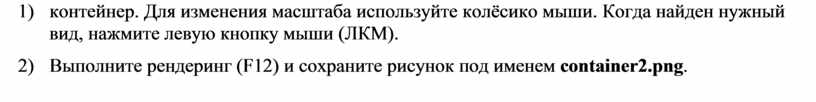

22)  Нажмите клавиши Shift+F, чтобы перевести камеру в режим «полёта» (англ. fly mode). Теперь, перемещая мышку, вы можете настроить вид в камере так, чтобы хорошо видеть весь контейнер. Для изменения масштаба используйте колёсико мыши. Когда найден нужный вид, нажмите левую кнопку мыши (ЛКМ).

23)  Выполните рендеринг (F12) и сохраните рисунок под именем container2.png.


Практическая работа № 78.
Работа с объектами

1.       Откройте Blender, при этом загружается сцена, установленная по умолчанию: куб в начале координат, камера и лампа.

2.       Куб сейчас выделен. Удалите куб, нажав клавишу Delete. В начале координат остался курсор . Он показывает место, где будет создан новый объект.

3.       С помощью верхнего меню Добавить – Полисетка – UV-сфера (Add Mesh UV-sphere) создайте новую сферу. Увеличьте масштаб изображения (колёсиком мыши) и переключитесь в режим каркаса (клавиша Z).

4.       На панели инструментов (слева внизу) уменьшите число cегментов (Segments) до 16, увеличьте число колец (Rings) до 20 и размер (Scale) до двух (см. рисунок). Наблюдайте за изменением каркаса модели.

5.       С помощью элемента управления  в нижней части окна установите режим просмотра Сплошной (Solid).

6.       Найдите панель свойств в правой части окна программы, перейдите на страницу Объект (Object). Измените название объекта, например, на Голова (Head).

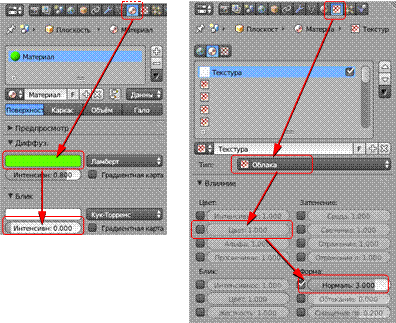

7.       Перейдите на страницу свойств  Материал (Material) и щелкните по кнопке Создать (New), чтобы создать новый материал:

8.       Щелкните по цветовому полю под словом Диффузный (Diffuse) –  этот так называемый диффузный цвет и есть цвет предмета в нашем понимании, и выберите цвет:

Попробуйте менять составляющие цвета в модели RGB: щелчок мыши переводит поле в режим редактирования. Кроме того, можно «схватить» поле (нажать ЛКМ и не отпускать её) и перетащить значение влево или вправо (соответственно уменьшая или увеличивая его).

9.       Попробуйте менять цвет в цветовой модели HSV. Посмотрите, как смещается указатель на поле при изменении параметров H (англ. hue – тон), S (англ. saturation – насыщенность) и V (англ. value – величина или яркость).

10.   Перейдите в режим ввода шестнадцатеричного кода цвета (кнопка Hex под цветовым кругом) и задайте цвет A5C8CE.

11.   Измените название материала на Серый (серый):

12.   Переключитесь на вид сверху (Num7) и щелчком ЛКМ поставьте курсор в точку с координатами (-5,0):

При создании нового объекта его начало координат будет находиться в этой точке.

13.   Сохраните сцену под именем objects.blend.

14.   Добавьте на сцену новый конус. Для этого нажмите клавиши Shift+A и выберите из всплывающего меню пункт Полисетка – Конус (Mesh Cone).

15.   В нижней части панели инструментов увеличьте радиус конуса до 2.

16.   Переключитесь на вид спереди (Num1), схватите мышью за центр конуса (внутри белой окружности) и поставьте конус на сферу. Задайте для конуса имя Шляпа (Hat) и материал коричневого цвета. Дайте материалу название Коричневый (Brown).

17.   Попробуйте выделять (ПКМ = правой кнопкой мыши) разные объекты и двигать их.

18.   Постройте еще один конус и придайте ему форму морковки (это будет нос снеговика):

19.   Нажмите клавишу N, чтобы появилось окно свойств объекта.

20.   Нажмите клавишу R (Rotate), чтобы перевести конус в режим вращения. Мышкой поверните конус в нужное положение (положите его на бок) и наблюдайте, как меняются значения на панели свойств. Щелчок ЛКМ завершает перемещение. Отмените поворот, нажав клавиши Ctrl+Z.

21.   Нажмите клавишу R (поворот), затем – клавишу Y (поворот относительно оси Y). После этого наберите на клавиатуре «–90» (поворот на –90 градусов). Отмените поворот, нажав клавиши Ctrl+Z.

22.   Щелкните мышкой на панели свойств в поле Вращение (Rotation) Y и измените значение на –90. Все три испробованных способа должны приводить к одному и тому же результату.

23.   Поставьте нос на место, передвинув его на виде спереди. Задайте для этого конуса имя Нос (Nose) и материал красного цвета. Дайте материалу название Красный (Red).

24.   Создайте новую сферу типа Полисетка – Икосаэдр (Icosphere). Перейдите в режим Каркас (Wireframe, клавиша Z)  и сравните, чем отличаются каркасы двух сфер. Вернитесь обратно в режим просмотра Сплошной (Solid).

25.   Нажмите клавишу S (scale, изменение размеров) и, перемещая мышь, уменьшите новую сферу так, чтобы она могла быть добавлена к голове снеговика как глаз (щелчок ЛКМ завершает изменение размеров). Наблюдайте за изменением размеров на панели свойств.

26.   Задайте ей имя Глаз-1 (Eye-1) и синий цвет материала. Назовите материал Синий (Blue).

27.   Создайте копию полученного глаза, нажав клавиши Shift+D, затем клавишу X (перемещать копию только вдоль оси X) и передвинув копию мышкой влево или вправо (щелчок ЛКМ завершает перемещение). Дайте ей имя Глаз-2 (Eye-2). Проверьте, какой материал был выбран для копии.

28.   Выделите шляпу и временно отключите её изображение на экране, щелкнув по значку  в окне Структура проекта (Outliner, в правой верхней части окна).

29.   Выделите оба глаза (ПКМ при нажатой клавише Shift) и передвиньте их вверх (по оси Y) на уровень, где должны быть глаза.

30.   Перейдите к виду сверху (клавиша Num7) и поставьте глаза на место симметрично относительно носа. Проверьте правильность установки, покрутив голову в разные стороны, потом верните шляпу на место.

31.   Добавьте новый объект – тор («бублик»), меню Добавить – Полисетка – Тор (Add Mesh Torus). Измените его параметры так, чтобы получилось изображение рта. Задайте для объекта имя Рот (Mouth).

32.   Перейдите на страницу свойств  Материал (Material) и щелкните на кнопке слева от кнопки Создать (New) для того, чтобы назначить тору существующий материал. Выберите из списка материал Красный.

33.   Используя перемещение и вращение, установите рот на место.

34.   Выделите сферу-голову и попробуйте переместить ее. Передвинулись ли остальные элементы?

35.   Выделите одновременно глаза, нос, рот и шляпу, а затем (в самом конце!) – сферу-голову. Теперь нажмите на клавиши Ctrl+P, чтобы сделать последний объект родительским для всех остальных. Попробуйте теперь перемещать голову. Что наблюдаете? Попробуйте перемещать шляпу. Переместились ли остальные объекты?

36.   В окне Структура проекта (Outliner) посмотрите, как изменилось расположение объектов в структуре сцены.

37.   Используя сферы и два цилиндра для ног, объекты Цилиндр (Cylinder), достройте полную фигуру снеговика, как на рисунке. Для ног установите тот же материал, что и для шляпы.

38.   Установите правильно камеру и выполните рендеринг. Сохраните полученную картинку в файле snowman.png.


Задание для самостоятельной работы:

Постройте колонну из объектов-примитивов. Сохраните трехмерную модель в файле column.blend, а результат рендеринга – в файле column.png.




Практическая работа № 79.
Сеточные модели

1.       Откройте Blender, при этом загружается сцена, установленная по умолчанию: куб в начале координат, камера и лампа.

2.       Перейдите в режим редактирования (Edit Mode), нажав клавишу Tab. Отмените выделение вершин, нажав на клавишу A (англ. all – все).

3.       Нажмите клавишу B, чтобы перейти в режим выделения прямоугольником. Обведите левой кнопкой мыши все 4 вершины верхней грани. Чтобы свести их вместе и построить пирамиду, применим масштабирование с коэффициентом 0. Для этого нужно нажать клавишу S, набрать на клавиатуре 0 и нажать Enter. Теперь 4 вершины находятся в одной точке.

4.       Чтобы оставить только одну вершину из этих четырёх, щелкните по кнопке Удалить двойные вершины (Remove Doubles ) на панели инструментов (в левой части окна). Убедитесь, что справа в заголовке окна появилось сообщение «Удалено 3 вершины» (Removed 3 vertices).

5.       Нажмите на клавиши Ctrl+Tab и выберите в появившемся всплывающем меню пункт Ребро (Edges) чтобы включить режим выделения рёбер.

6.       Перейдите к виду сверху (Num7) и выделите все 4 наклонных ребра (ПКМ при нажатой клавише Shift). Щёлкните по кнопке Подразделить (Subdivide) на панели инструментов слева и установите Количество разрезов (Number of Cuts), равное 3 (чтобы разбить каждое ребро на 4 равных части).  Пирамида будет разделена на 4 слоя.

7.       С помощью элемента управления  в нижней части окна включите режим работы с вершинами (самая левая кнопка).

8.       Чтобы построить усеченную пирамиду, выделите вершину и нажмите клавишу Delete. Появится всплывающее меню, в котором нужно выбрать удаляемые элементы. Выберите Вершины (Vertices).  Посмотрите на пирамиду сверху – появилось отверстие в торце.

9.       Нажмите клавишу C (англ. circle selection, круговое выделение), колёсиком мыши отрегулируйте область выделения, которая обозначается белой точечной окружностью.  Выделите с помощью ЛКМ все 4 верхние вершины и нажните клавишу Esc, чтобы закончить выделение.

10.   Чтобы создать закрывающую грань сверху, нажмите клавишу F.

11.   Выделите первый промежуточный ряд вершин, нажав клавишу Alt и щёлкнув по одному из рёбер, образующих контур. Применив масштабирование (клавиша S), уменьшите размеры контура.

12.   Выделите следующий контур и увеличьте его размер с помощью масштабирования:

13.   С помощью элемента управления    включите режим работы с гранями (последняя кнопка), поверните объект так, чтобы видеть нижнюю грань, и выделите ее. Нажмите кнопку E (англ. extrude – выдавливание) и переместите выделенную грань вниз примерно так, как на следующем рисунке.

14.   Используя масштабирование, уменьшите размеры нижней грани. Затем, используя дважды выдавливание и масштабирование, завершите построение нижней части:

15.   Добавьте колечко, за которое такой фонарь можно подвесить –это объект Тор (Torus):

16.   Сохраните модель под именем light.blend.


Практическая работа № 80.
Модификаторы

Тренировка

1.       Откройте Blender со сценой по умолчанию. Перейдите к виду сверху (клавиша Num7) и включите  режим работы с гранями (клавиши Ctrl+Tab или   ). Сейчас мы построим нестандартную разбивку верхней грани куба так, как показано на следующих рисунках:



2.      Перейдите в режим редактирования (клавиша Tab)  и отмените выделение всех граней (клавиша A). Проверьте, чтобы кнопка  в нижней части рабочей области, которая ограничивает выделение только видимыми гранями (запрещает выделение на обратной стороне фигуры) была включена.

3.      Перейдите к ортографической проекции (Num5). Выделите и удалите верхнюю грань: нажмите клавишу Delete, во всплывающем меню выберите объекты для удаления Грани (Faces).

4.      Переключитесь в режим работы с ребрами (Ctrl+Tab или ). Выделите 4 верхних ребра и разбейте их пополам с помощью инструмента Подразделить (Subdivide).

5.      Выделите только что добавленные вершины в серединах рёбер и соедините их новой гранью (клавиша F). Затем выделите все верхние угловые вершины и снова нажмите клавишу F, чтобы достроить 4 угловых грани на верхней стороне куба.

6.      Перейдите в режим работы с гранями и выделите центральную грань. Нажмите клавишу E и выдавите эту грань вверх. Снова нажмите клавишу E и сразу Enter, чтобы продублировать угловые вершины. С помощью масштабирования (клавиша S ) уменьшите размер грани и вдавите ее вниз (клавиша E).



7.       Сохраните модель под именем mesh.blend.

Модель головы слоника

1.       Создайте новую сцену. Выделите куб и удалите его (клавиша Delete).

2.       Добавьте на сцену новый объект – сферу (UV-sphere) и уменьшите число её сегментов до 16.

3.       Включите вид спереди (клавиша Num1), ортографическую проекцию (Num5) и перейдите в режим редактирования (Edit Mode) с помощью клавиши Tab.

4.       Отмените выделение (клавиша A).

5.       Включите  режим работы с гранями (Ctrl+Tab или   ). С помощью инструмента Разрезать петлей со сдвигом (Loop Cut and Slide) сделайте два сечения по «меридианам», как показано на рисунке.



6.       Выделите четыре центральных грани и удалите их (клавиша Delete, во всплывающем меню выбрать Грани, Faces).

7.       Перейдите в режим работы с вершинами, выделите четыре вершины, как показано на рисунке, и постройте грань между ними (клавиша F). Достройте оставшиеся треугольные грани.



8.      Переключитесь в режим редактирования граней, выделите центральную грань и перейдите к виду справа (Num3). Нажмите клавишу Ctrl и, удерживая её, щелчками мыши постройте хобот:



9.       Выделите грань в торце хобота, нажмите клавише E (выдавливание) и сразу же клавишу Enter (будет создана копия всего контура грани). Затем снова нажмите клавишу E и вдавите торец внутрь хобота.

10.   Примените модификатор Подразделение поверхности  (Subdivision surface). Для этого нужно перейти на страницу свойств  Модификаторы (Modifiers), щелкнуть по кнопке Добавить модификатор (Add Modifier) и выбрать модификатор Подразделение поверхности (Subdivision surface).

11.   В свойствах модификатора в поле Вид (View) увеличьте число делений грани при просмотре до 2. Для того, чтобы модификатор применялся в режиме редактирования сеточной модели, включите кнопки-выключатели  и .

12.   Выделите 4 грани из которых будем строить глаз. Удалите их и постройте такую же сетку, как для выдавливания хобота:



13.   Выделите центральную грань отмеченной части, нажмите клавише E (выдавливание) и сразу же клавишу Enter (будет создана копия всего контура грани). Затем постройте внутренний контур, используя масштабирование (клавиша E). Затем снова нажмите клавишу E и вдавите центральную грань немного внутрь.

14.   Перейдите к виду сверху и передвиньте вершину над глазом немного вперед.

15.   Перейдите к виду спереди. Выделите две грани, в которых будут уголки рта, и удалите их. Постройте такую же сетку, как на рисунке.



16.   Выделите 4 грани (см. рисунок) и вдавите их внутрь. Перейдите к виду спереди и измените положение вершин так, чтобы рот стал улыбающимся.

17.   Перейдите к виду справа и примените инструмент Разрезать петлей со сдвигом (Loop Cut and Slide) для одной из граней. Затем выделите 5 граней и примените выдавливание (клавиша E). После этого используйте масштабирование (клавиша S) и затем снова выдавливание.





18.   Перейдите к виду спереди. Проверьте, чтобы кнопка , которая ограничивает выделение только видимыми гранями (запрещает выделение на обратной стороне фигуры) была отключена. Включите режим работы с гранями и нажмите клавишу B (выделение прямоугольником) и выделите все грани левой части фигуры. Повертев модель, проверьте, чтобы были выделены все грани в левой части головы. Если какие-то грани остались невыделенными, добавьте их к выделению щелчком ПКМ при нажатой клавише Shift. Удалите выделенные грани.

19.   Примените к оставшейся половине модификатор Отражение (Mirror).

20.   Переключитесь в режим объектов (Object Mode), нажав клавишу Tab и найдите шов на границе между половинками. С помощью кнопок со стрелками на странице свойств Модификаторы (Modifiers) поменяйте порядок применения модификаторов. Шов должен стать практически незаметен. Подумайте, почему так произошло.



21.   Добавьте две небольшие сферы и установите их внутрь глазных впадин.

22.   Перемещая вершины, исправьте форму ушей так, как показано на рисунке:

23.   Сохраните модель под именем slon.blend.

24.   Выберите положение камеры и источника света. Выполните рендеринг и сохраните картинку под именем slon.png.

Сеточные модели и модификаторы (яблоко)

1.       Запустите Blender и удалите (клавишей Delete) куб из автоматически созданной сцены.

2.       Нажмите клавиши Shift+A и добавьте сферу (Полисетка – UV-сфера, Mesh – UV Sphere).

3.       Перейдите в режим правки (редактирование сеточной модели, Edit Mode, клавиша Tab) и отмените выделение всех вершин (клавиша A).

4.       С помощью элемента управления   в нижней части окна включите режим Пропорциональная правка   (Proportional Editing).

5.       Перейдите к виду спереди (клавиша Num1) и включите ортографическую проекцию (Num5).

6.       Включите режим просмотра Каркас (Wireframe), нажав на клавишу Z, и выделите самую верхнюю вершину сферы (ПКМ).

7.       Нажмите клавишу G (англ. grab, режим перемещения), колесиком мыши отрегулируйте область, которую затрагивает пропорциональное редактирование (белая окружность), и сместите вершину вниз. Затем сделайте то же самое с самой нижней вершиной (сместите ее немного вверх).

8.        Включите режим просмотра поверхностей Сплошной (Solid, клавиша Z) и посмотрите, что получилось.

9.       Перейдите к режиму работы с объектами (Object Mode, клавиша Tab) и примените модификатор Подразделение поверхности (Subdivision surface). Увеличьте число деления граней при просмотре до 2 (поле View). Для того, чтобы модификатор применялся в режиме редактирования сеточной модели, включите кнопки-выключатели  и .

10.   Отключите режим пропорционального редактирования, выбрав вариант Отключить (Disable) в списке элемента управления .

11.   Переключитесь в режим выделения объектов (Object Mode, клавиша Tab) и включите просмотр каркаса (Wireframe, клавиша Z).

12.   Нажмите клавиши Shift-A и создайте новую решётку (Добавить – Решётка, Add Lattice). Разместите ее так, чтобы она охватывала все яблоко.

13.   На странице свойств Lattice увеличьте количество разбиений решетки по осям. Отметьте флажок Наружа (Outside), чтобы все внутренние вершины и ребра решётки были удалены (остаются только вершины на наружных стенках).

14.   Выделите яблоко и примените к нему модификатор Решётка. В поле Object (объект) на странице свойств нужно выбрать созданную решётку (она по умолчанию имеет имя Lattice).

15.   Выделите решётку и включите режим редактирования сетки (Edit Mode). Перейдите к виду спереди, нажмите клавишу B (выделение прямоугольником) и выделите все вершины нижнего ряда, обводя их левой кнопкой мыши.

16.   Используя масштабирование (клавиша S ), уменьшите ширину сетки в этом месте. Затем сместите выделенные узлы немного вниз. Используя эти приемы, измените форму яблока так, как вам больше нравится.



17.   Постройте цилиндр и отрегулируйте его размеры примерно по размерам черенка яблока.



18.   Перейдите в режим редактирования и с помощью инструмента Разрезать петлей со сдвигом (Loop Cut and Slide) добавьте еще 8-9 горизонтальных ребер по контуру. Используя перемещение, поворот и масштабирование сечений, постройте черенок яблока, как на рисунке.

19.   Перейдите в режим работы с объектами и примените к черенку модификатор Подразделение поверхности (Subdivision surface). Установите в поле View число делений для вывода на экран – 2.

20.   Измените масштаб черенка и установите его на место.

21.   Сохраните полученную модель под именем apple.blend.

22.   Выполните рендеринг полученного яблока и сохраните его в файле apple.png.


Практическая работа № 81.
Пластина

1.       Запустите Blender и удалите (клавишей Delete) куб из автоматически созданной сцены.

2.       Нажмите клавишу N, чтобы показать панель свойств. Найдите на ней флажок-переключатель Фоновые изображения (Background Images) и отметьте его стрелкой слева от флажка раскройте группу элементов управления.

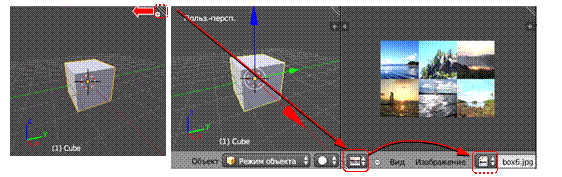

3.       Щелкните по кнопке Добавить изображение (Add Image), затем – по белой стрелке слева от надписи Не устанавливать (Not Set), если эта панель закрыта. Затем щелкните по кнопке Open (открыть) и выберите на диске файл logo.jpg.

4.       Щёлкните по кнопке  слева от имени файла, чтобы рисунок был «упакован» в blend-файл. Перейдите к виду сверху (Num7) и включите ортографическую проекцию (Num5), при этом рисунок должен появиться в рабочей области. Изменяя  параметр Непрозрачность (Transparency ), отрегулируйте прозрачность рисунка. Размер изменяется с помощью параметра Размер (Size), а величины X и Y позволяют перемещать рисунок в плоскости проекции.

5.       Установите курсор в центр сцены (в начало координат), нажав клавиши Shift+S и выбрав пункт всплывающего меню Курсор в центр (Cursor to Center). Нажмите клавиши Shift+A и добавьте на сцену окружность (Добавить – Кривая – Окружность, Add Curve Circle).

6.       Используя элементы управления фоновым изображением (см. п. 4), переместите рисунок так, чтобы центр внутреннего круга оказался в начале координат. Измените размер окружности так, чтобы она совпала с границей внутреннего круга. Добавьте вторую окружность и измените ее размер так, чтобы она совпала с вырезом «желтой» части логотипа.



7.       Добавьте кривую Безье (Добавить – Кривая – Безье, Add Curve Bezier) и переместите ее вправо и вверх. Перейдите в режим редактирования (Edit Mode, клавиша Tab), выделите оба узла, нажмите клавишу V в выберите из меню тип рукоятки Автоматический (Automatic),  чтобы перевести направляющие в автоматический режим. Разместите их так, как показано на рисунке.

8.       Выделите верхнюю вершину. Нажав и не отпуская клавишу Ctrl, щелчками ЛКМ создайте новые вершины в ключевых точках контура. Замкните контур, нажав клавиши Alt+C.



9.       Отрегулируйте положения узлов и направляющих. Для того, чтобы преобразовать гладкий узел в угловой, нужно нажать клавишу V  и выбрать из меню нужный тип узла.

10.   Перейдите в режим объекта (клавиша Tab). Для того, чтобы объединить две окружности и внешний контур в один объект, выделите их и нажмите клавиши Ctrl+J (англ. joint­ – соединить).

11.   На странице свойств контуров включите режим 2D (плоский контур) и увеличьте значения параметров Выдавить (Extrude, этот параметр регулирует толщину пластины) и Скос – глубина (Bevel Depth, фаска).

12.   Сохраните модель под именем logo.blend.

13.   Выберите вид с камеры и выполните рендеринг. Сохраните картинку под именем logo.png.


Практическая работа № 82а.

Профиль

1.       Запустите Blender и удалите (клавишей Delete) куб из автоматически созданной сцены.

2.       Перейдите к виду сверху (Num7) и добавьте на сцену кривую Безье (Добавить – Кривая – Безье, Add – Curve Bezier).

3.       Включите режим редактирования (Edit Mode, клавиша Tab), выделите оба узла и преобразуйте их в векторные (клавиша V).

4.       Выделите одну вершину и щелчками левой кнопки мыши при нажатой клавише Ctrl добавьте новые узлы так, чтобы получилось сечение рамки для картины. Замкните контур, нажав Alt+C.



5.       Сделайте три внутренних узла гладкими, как показано на рисунке.

6.       Перейдите обратно в режим работы с объектами (Object Mode) и добавьте еще одну кривую Безье (Добавить – Кривая – Безье, Add – Curve – Bezier).

7.       Преобразуйте все узлы в векторные. Добавьте еще два узла и замкните контур так, чтобы получился прямоугольник. Для того, чтобы точно выровнять узлы, можно вводить их координаты на панели преобразований (клавиша N).

8.       Приведите в соответствие размеры сечения и контура-рамки.

9.       Выделите прямоугольный путь, перейдите на страницу свойств кривой (Object Data) и выберите в списке Форма скоса (Bevel Object) название кривой-профиля.



10.   Если нужно отрегулируйте размер профиля (возможно, его нужно будет уменьшить).

11.   Сохраните модель под именем frame.blend.

12.   Выполните рендеринг и сохраните картинку под именем frame.png.


Практическая работа № 82.

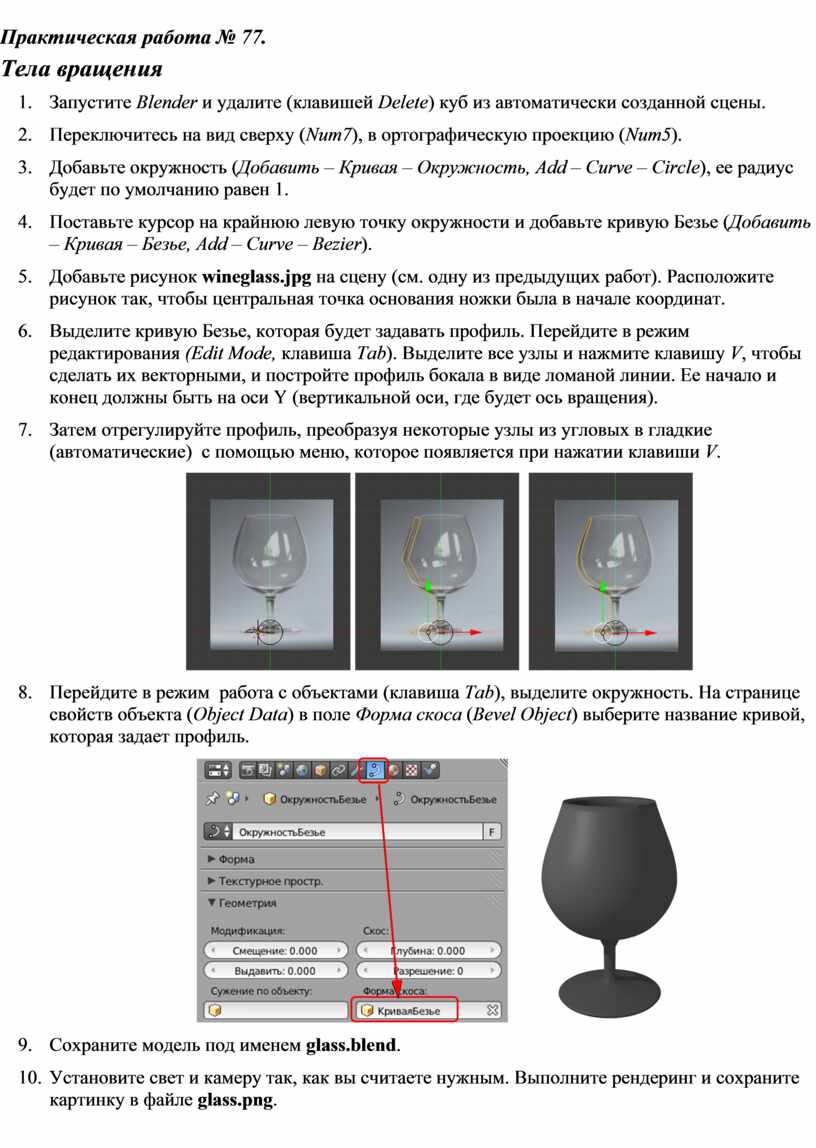

Тела вращения

1.       Запустите Blender и удалите (клавишей Delete) куб из автоматически созданной сцены.

2.       Переключитесь на вид сверху (Num7), в ортографическую проекцию (Num5).

3.       Добавьте окружность (Добавить – Кривая – Окружность, Add – Curve Circle), ее радиус будет по умолчанию равен 1.

4.       Поставьте курсор на крайнюю левую точку окружности и добавьте кривую Безье (Добавить – Кривая – Безье, Add – Curve – Bezier).

5.       Добавьте рисунок wineglass.jpg на сцену (см. одну из предыдущих работ). Расположите рисунок так, чтобы центральная точка основания ножки была в начале координат.

6.       Выделите кривую Безье, которая будет задавать профиль. Перейдите в режим редактирования (Edit Mode, клавиша Tab). Выделите все узлы и нажмите клавишу V, чтобы сделать их векторными, и постройте профиль бокала в виде ломаной линии. Ее начало и конец должны быть на оси Y (вертикальной оси, где будет ось вращения).

7.       Затем отрегулируйте профиль, преобразуя некоторые узлы из угловых в гладкие (автоматические)  с помощью меню, которое появляется при нажатии клавиши V.



8.       Перейдите в режим  работа с объектами (клавиша Tab), выделите окружность. На странице свойств объекта (Object Data) в поле Форма скоса (Bevel Object) выберите название кривой, которая задает профиль.



9.       Сохраните модель под именем glass.blend.

10.   Установите свет и камеру так, как вы считаете нужным. Выполните рендеринг и сохраните картинку в файле glass.png.


Практическая работа № 83.
Материалы

1.       Запустите Blender и откройте файл blender.blend, в котором построен логотип Blender и плоскость.

2.       С помощью элемента управления  в нижней части окна установите режим просмотра Текстура (Textured).

3.       Выделите плоскость, перейдите на страницу свойств   Материал (Material) и щелкните по кнопке Создать (New). В поле Диффуз. (Duffuse, диффузный цвет) установите зеленый цвет. Дайте материалу имя Зелёный (Green). Увеличьте интенсивность (Intensity) до единицы.

4.       Выберите объект-логотип и установите для него оранжевый цвет.

5.       Сделаем центральную часть логотипа синей. Для этого нужно создать многокомпонентный материал. Щелкните по кнопке со знаком «плюс» справа от списка материалов, а затем по кнопке Создать (New), установите для нового материала синий  цвет и назовите его Синий (Blue):

6.       Перейдите в режим редактирование (Edit Mode, клавиша Tab). Выделите все вершины внутренней окружности и щелкните по кнопке Назначить (Assign). Средняя часть должна стать синей.



7.       Сохраните модель под именем blender1.blend (меню File – Save as). Выполните рендеринг и сохраните картинку в файле blender1.png.


Практическая работа № 84.
Текстуры

1.       Запустите Blender и откройте файл wineglass.blend, в котором на сцену помещены бокал и две плоскости.

2.       С помощью элемента управления  в нижней части окна установите режим просмотра Текстура (Textured).

3.       Выделите бокал и перейдите в режим редактирования (Edit Mode). Включите режим работы с гранями  (Ctrl+Tab или  ) и выделите все грани (клавиша A). Затем нажмите клавиши Ctrl+N, при этом программа заново пересчитывает нормали к граням так, чтобы они были направлены наружу.

4.       Выделите нижнюю плоскость, создайте новый материал (см. предыдущую работу) и перейдите на страницу свойств  Текстура (Texture). Создайте новую текстуру (кнопка Создать,  New). В списке Type (тип текстуры) выберите вариант Image or Movie (рисунок или видео). Затем щелкните по кнопке Open (открыть) и выберите файл black-white.png.

5.       Щёлкните по кнопке  слева от имени файла, чтобы рисунок был «упакован» в blend-файл.

6.       Аналогично назначьте вертикальной плоскости новый материал с текстурой из файла red-white.png.

7.       Выделите бокал, перейдите на страницу свойств   Материал (Material) и щелкните по кнопке Создать (New). Назовите его Стекло (Glass).

8.       Включите флажок Прозрачность (Transparency), режим Трассировка лучей (Raytrace) и установите параметр Альфа (Alpha, непрозрачность) равным 0,25. Выполните рендеринг (это может занять около минуты).

9.       Увеличьте значение параметра Глубина (Depth) до 10 и выполните рендеринг. Что изменилось?

10.   Увеличьте значение параметра Показатель преломления(IOR, Index of Refraction) до 1.4 и выполните рендеринг. Что изменилось?

11.   Сохраните модель под именем wineglass1.blend.

12.   Сохраните картинку под именем wineglass.png.


Практическая работа № 85.
UV-развёртка (куб)

1.       Запустите Blender и выделите куб, созданный автоматически.

2.       Перейдите на страницу свойств  Материал (Material) и убедитесь, что для него автоматически создан новый материал.

3.       Перейдите на страницу свойств   Текстура (Texture). В поле Тип (Type) выберите вариант Изображение или видео (Image or Movie). Затем щелкните по кнопке Открыть (Open) и выберите файл box6.jpg. Щёлкните по кнопке  слева от имени файла, чтобы рисунок был «упакован» в blend-файл.

4.       На панели Mapping (отображение) в поле Координаты  (Coordinates) выберите вариант UV (UV-развертка):

5.       Наведите курсор мыши на правый верхний угол рабочего поля, курсор должен превратиться в белый крестик. Нажмите ЛКМ и «вытащите» второе окно. В этом окне щелкните по кнопке  и выберите тип окна Редактор UV/изображений (UV/Image Editor). Затем щелкните по кнопке  и выберите рисунок box6.jpg. Вращая колёсико мыши, уменьшите его размер так, чтобы весь рисунок был виден в окне.

6.       Переведите курсор в окно трехмерной проекции и перейдите в режим редактирования (Edit Mode, клавиша Tab). Включите режим работы с гранями  (Ctrl+Tab или   ), отмените выделение всех граней (клавиша A) и выделите одну грань (ПКМ).

7.       Из меню, расположенного под рабочей областью окна трехмерной проекции, выберите пункт Полисетка – UV­-развертка – Развернуть (Mesh UV Unwrap Unwrap).

8.       С помощью элемента управления  в нижней части окна установите режим просмотра  Текстура (Textured).

9.       Перейдите к окну Редактор UV/изображений (UV/Image Editor). Используя те же методы, которые вы применяли для работы с сеточными моделями, настройте рамку так, чтобы на выбранной грани был один рисунок из шести. Например, можно выделять вершины с помощью ПКМ, масштабировать их (клавиша S), перемещать (клавиша G), вращать (клавиша R).

10.   Аналогично разместите на остальных гранях оставшиеся 5 картинок.

11.   Сохраните модель под именем box6.blend.

12.   Установите источник света так, чтобы он освещал три грани, видимые с камеры. Выполните рендеринг и сохраните картинку под именем box6-1.png.

13.   Переставьте источник света и камеру так, чтобы видеть оставшиеся три грани. Выполните рендеринг и сохраните картинку под именем box6-2.png.




Практическая работа № 85а.
UV-развёртка (зонтик)

1.       Запустите Blender и удалите куб, созданный автоматически.

2.       Создайте сферу Добавить – Полисетка – UV-сфера (Add Mesh UV Sphere) и измените (внизу слева от рабочего поля) число сегментов и колец: сделайте 8 сегментов (Segments) и 6 колец (Rings).

3.       Перейдите в режим редактирования (Edit Mode, клавиша Tab). Включите режим работы с гранями  (Ctrl+Tab или   ), отмените выделение всех граней (клавиша A).

4.       Проверьте, чтобы кнопка , которая ограничивает выделение только видимыми гранями (запрещает выделение на обратной стороне фигуры) была отключена. Перейдите к виду спереди (Num1). Нажмите клавишу B (выделение прямоугольником) и выделите 4 нижних кольца граней (см. рисунок). Удалите их (Delete – Грани).

5.       Перейдите в режим работы с объектами (Object Mode, клавиша Tab). Добавьте кривую Безье (Добавить – Кривая – Безье, Add Curve Bezier). Поверните её на 90 градусов вокруг оси X (клавиша R, затем X, затем набрать 90 на клавиатуре, затем Enter).

6.       Перейдите в режим редактирования (Tab) и постройте контур по форме ручки зонтика:



7.       Перейдите на страницу свойств кривой (Object Data) включите свойство 3D (трехмерная кривая), выберите в списке Заполнение (Fill) вариант Полностью (Full) флажки Front (передняя сторона) и Back (задняя сторона). Затем измените параметры блока Bevel (фаска): увеличьте глубину (Depth), она определяют толщину ручки, и разрешение (Resolution) до 3 (гладкость поверхности).

8.       Перейдите на страницу свойств   Материал (Material) и установите для ручки материал коричневого цвета.

9.       Выделите купол зонтика, создайте для него новый материал (см. предыдущую работу) и уменьшите интенсивность (Intensity) зеркального отражения до нуля (панель Specular).

10.   Перейдите на страницу свойств  Текстура (Texture). Создайте новую текстуру (кнопка Создать, New). В списке Тип (Type) выберите вариант  Изображение или видео  (Image or Movie). Затем щелкните по кнопке Открыть (Open) и выберите файл flower.jpg. Щёлкните по кнопке  слева от имени файла, чтобы рисунок был «упакован» в blend-файл.

11.   На панели Отображение (Mapping) в поле координаты (Coordinates) выберите вариант UV (UV-развертка):

12.   Так же, как и в предыдущей работе, «вытащите» второе окно и выберите тип окна Редактор UV/ изображений  (UV/Image Editor).

14.   Перейдите в режим редактирования (Edit Mode). Выделите все грани. Из нижнего меню Полисетка (Mesh) выберите пункт UV­-развертка – Развернуть (UV Unwrap Unwrap).

15.   С помощью элемента управления  в нижней части окна установите режим просмотра  Текстура (Textured).

16.   Нажмите клавишу Num0, чтобы перейти к виду с камеры.

17.   Перейдите к окну Редактор UV/ изображений  (UV/Image Editor). Щёлкните по кнопке  и выберите рисунок flower.jpg. Уменьшите сетку, нажав клавишу S (scale, масштабировать). Затем нажмите клавишу G (grab, схватить) и переместить сетку по рисунку так, чтобы цветок находился сбоку.



18.   Сохраните модель под именем umbrella.blend.

19.   Выполните рендеринг (F12). Сохраните картинку под именем umbrella.png.


Практическая работа № 86.
Рендеринг

1.       Запустите Blender и удалите куб, созданный автоматически.

2.       Добавьте плоскость Добавить – Полисетка – Плоскость  (Add – Mesh – Plane) и увеличьте ее размеры в 10 раз (нажмите клавишу S, наберите на клавиатуре «10» и нажмите Enter).

3.       Временно скройте плоскость, нажав на значок с изображением глаза на панели Структура проекта (Outliner).

4.       Добавьте на сцену цилиндр (Добавить – Полисетка – Цилиндр, Add Mesh Cylinder). Включите режим редактирования (Edit Mode,  клавиша Tab) и перейдите к виду спереди (Num1) и включите ортографическую проекцию (Num5).

5.       Проверьте, чтобы кнопка , которая ограничивает выделение только видимыми гранями (запрещает выделение на обратной стороне фигуры) была отключена.

6.       Нажмите клавишу B (выделение прямоугольником) и обведите левой кнопкой мыши все нижние вершины.



7.       Включите кнопку  (привязка)  под окном трёхмерной проекции и выберите справа от нее вариант  (привязка к координатной сетке). Переместите выделенные вершины вверх так, чтобы они оказались на уровне Z=0. Затем отключите привязку, щелкнув по кнопке .

8.       Вернитесь в режим работы с объектами (Object Mode, клавиша Tab) и увеличьте высоту цилиндра: нажмите клавишу S (масштабирование), затем клавишу Z (ограничить действие осью Z),  наберите на клавиатуре «10» и нажмите Enter.

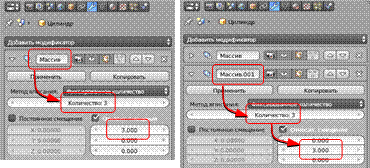

9.       Перейдите на страницу свойств  Модификаторы (Modifiers), щелкните по кнопке Добавить модификатор (Add Modifier) и выберите модификатор Массив (Array). Установите в параметрах модификатора Количество  (Count) равное 3, и смещение 3 по оси X. Должно получиться 3 колонны.

10.   Добавьте еще один модификатор Массив (Array), теперь со смещением 3 по оси Y. Должно получится 3 ряда по 3 колонны.

11.   Перейдите к виду сверху (Num7). Включите показ плоскости и поставьте колонны в центр плоскости.

12.   Выделите плоскость и увеличьте ее в 3 раза.

13.   Установите камеру так, чтобы вид с нее был примерно таким, как на рисунке:

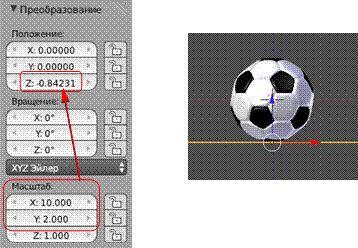

14.   Выведите на экран панель преобразований (клавиша N), увеличьте Масштаб (Scale)  по оси Х до 50 и поверните плоскость вокруг оси Z так, чтобы граница плоскости стала параллельной горизонту:



15.   Как и в предыдущих работах, «вытащите» второе окно и выберите тип окна Редактор UV/изображений (UV/Image Editor). В этом окне будет показываться результат рендеринга.

16.   Выполните рендеринг (F12).

17.   Переместите источник света вверх так, чтобы он располагался над колоннами. Перейдите на страницу свойств лампы (Object Data) и увеличьте мощность лампы (параметр Энергия, Energy) до 5:

18.   В нижней части окна Редактор UV/изображений (UV/Image Editor), выберите Cлот 2 (Slot 2). Выполните рендеринг:

19.   Измените тип лампы на Cолнце (Sun), перейдите к слоту 3 и выполните рендеринг. Обратите внимание на расположение теней.

20.   Измените положение источника и направление света. Выполните рендеринг.

21.   Измените тип лампы на Прожектор (Spot). Установите угол конуса 37 градусов (Размер, Size), включите эффект «Гало» (Halo) и установите его Интенсивность (Intensity) равной 0,1.

22.   Используя перемещение и вращение на видах спереди и сбоку, настройте лампу так, чтобы она светила сверху на колонны. Перейдите к слоту 4 и выполните рендеринг:

23.   Измените тип лампы на Полусфера (Hemi), уменьшите ее энергию (Energy) до 0,5. Перейдите к слоту 5 и выполните рендеринг.

24.   Измените тип лампы на Область (Area), перейдите к слоту 6 и выполните рендеринг.

1.


Практическая работа № 86а.
Рендеринг

1.       Загрузите в Blender сцену, построенную в предыдущей работе.

2.       Как и в предыдущей работе, сохраняйте все изображения в разных слотах.

3.       Перейдите на страницу свойств  Мир (World). Установите голубой цвет в поле  Цвет горизонта (Horizon Color). Выполните рендеринг, посмотрите, что изменилось.



4.       Сделайте плоскость невидимой при рендеринге, щелкнув на значке с изображением фотоаппарата:

5.       Установите белый Цвет горизонта (Horizon Color) и синий Цвет зенита (Zenith Color). Отметьте флажок Смесь неба (Blend Sky) и выполните рендеринг.

6.       Отметьте флажок Псевдонебо (Paper Sky) и выполните рендеринг.

7.       Отметьте флажок Реальное небо (Real Sky) и выполните рендеринг.


8.       Сделайте плоскость видимой при рендеринге, щёлкнув по кнопке с изображением фотоаппарата в окне Структура проекта (Outliner).

9.       Перейдите к виду сверху (Num7) и добавьте пустой объект (Добавить – Пустышка – Куб, Add Empty – Cube) напротив камеры на самый край плоскости. На виде спереди переместите его по вертикали так, чтобы его координата Z была равна нулю.

10.   Установите для камеры ограничение: она должна при любых перемещениях быть направлена на только что созданный пустой объект. Выделите камеру, перейдите на страницу свойств  Ограничения (Constraints). Щёлкните по кнопке Добавить ограничение объекта (Add Constraint), выберите ограничение Слежение (Track To) и выберите в поле Цель (Target) пустой объект Пустышка.

11.   В окне трехмерной проекции переключитесь на локальную систему координат (Local) и посмотрите, как направлены оси:

12.   На панели Constraints выберите направление «-Z», а в поле Вверх (Up) – «Y». Это значит, что локальная ось Z камеры будет направлена в сторону, противоположную объекту, а ее ось Y – вверх.

13.   Вернитесь к глобальным осям координат (Global) координат и переместите камеру немного вверх. Выполните рендеринг.

14.   В окне трёхмерной проекции отмените выделение всех объектов (клавиша A). Перейдите на страницу свойств   Мир (World), а затем – на страницу  Текстура (Texture). Добавьте новую текстуру (кнопка Создать, New), оставьте вариант  Облака (Clouds)  и выполните рендеринг.

15.   В списке Тип (Type) выберите вариант Изображение или видео (Image or Movie). Затем щелкните по кнопке Открыть (Open) и выберите файл sky.jpg. Щёлкните по кнопке  слева от имени файла, чтобы рисунок был «упакован» в blend-файл.

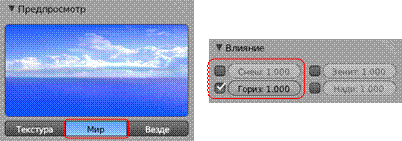

16.   На панели Предпросмотр (Preview) включите режим Мир (World, просмотр фона при рендеринге). Затем на панели Влияние (Influence) отключите флажок Смешение (Blend) и включите Горизонт (Horizon).

17.    Перейдите на страницу  свойств  Мир (World). Чтобы отключить влияние цветов, установленных на этой странице,  отключите флажок Смесь неба (Blend Sky). Также отключите флажок Реальное небо (Real Sky), чтобы фоновый рисунок не искажался (не искривлялся). Выполните рендеринг.

18.   На странице свойств  Мир (World) включите флажок Ambient Occlusion (подсветка теней) и установите Множитель (Factor, мощность подсветки) равный 0,1.  Выполните рендеринг.


Практическая работа № 87.
Анимация

1.       Загрузите в Blender файл ball.blend (меню Файл – Открыть, File Open) и сохраните его под именем ball-ready.blend (меню Файл – Сохранить как, File Save As).

2.       Перейдите к виду сверху и добавьте на сцену плоскость (Добавить – Полисетка - Плоскость, Add – Mesh Plane). Нажмите клавишу N, чтобы вывести на экран панель преобразований. Увеличьте размеры площадки в 10 раз по оси X и в 2 раза по оси Y (в группе Масштаб, Scale). Затем перейдите к виду спереди (Num1), включите ортографическую проекцию (Num5) и переместите плоскость немного вниз так, чтобы мяч её касался.

3.       В нижней части окна под временной шкалой установите последний кадр (Конец, End) – 150, и текущий кадр – 1.

4.       Немного наклоните вид «на себя», чтобы видеть плоскость, и установите мяч на некоторой высоте на левой границе плоскости (см. рисунок). Затем нажмите клавишу I (вставить ключевой кадр) и выберите из списка вариант Положение и вращение ( LocRot, Location Rotation).

кадр 1

5.       Сделайте текущим кадр 50 и установите мяч на плоскость, сдвинув его вправо. Поскольку мяч касается плоскости при Z-координате, равной нулю, удобно выставить это значение вручную на панели преобразований (клавиша N).

6.       Вставьте новый ключевой кадр типа Положение и вращение (LocRot). Обратите внимание, что на панели преобразований координаты (Location) и углы поворота (Rotation) выделены желтым фоном, это значит, что для них установлена анимация.



кадр 50

кадр 90

Аналогично добавьте ключевые кадры 90, 125 и 150.

кадр 125

кадр 150

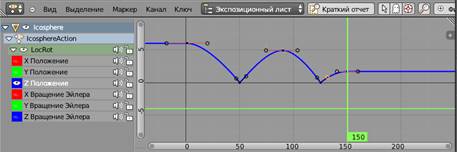

После этого временная шкала (Timeline) с расставленными ключевыми кадрами должна выглядеть примерно так:

7.       Запустите анимацию, нажав клавиши Alt+A, и посмотрите, что получилось. Остановить анимацию можно с помощью клавиши Esc. Что не так?

8.       В верхней части экрана найдите список, позволяющий выбрать стандартное расположение окон на экране, и выберите в нём вариант Animation (анимация).

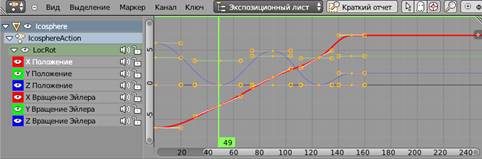

9.       Переведите курсор в окно Редактора F-кривых (F-Curve Editor).  Щелчком мыши по треугольнику слева от типа ключевого кадра (LocRot) раскройте список всех кривых анимации.

10.   Раскройте окно редактора кривых на полный экран, нажав Ctrl и клавишу «стрелка вверх».

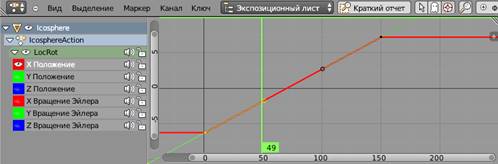

11.   Щёлкая по значкам с изображением глаза, отключите все кривые, кроме X Положение (X Location). Оставьте в ней только два узла (в кадрах 1 и 150). Для удаления узла нужно выделить его и нажать клавишу Delete. Сделайте эти узлы векторными (выделить, нажать клавишу V, выбрать в меню Векторный, Vector).

12.   Отключите все кривые, кроме Z Location (Z-координата). Сделайте узлы, в которых мяч касается плоскости, свободными (клавиша V, выбрать из списка Свободный, Free) и измените направляющие так, чтобы кривая состояла из кусков парабол. Для перемещения выделенного узла или рукоятки нужно нажать клавишу G (grab, схватить) мышкой передвинуть узел в нужное положение и нажать ЛКМ, чтобы зафиксировать его.

13.   Вернитесь к нормальному (не полноэкранному) режиму, нажав на клавиши Ctrl+«стрелка вверх». Проверьте анимацию, нажав клавиши Alt+A.

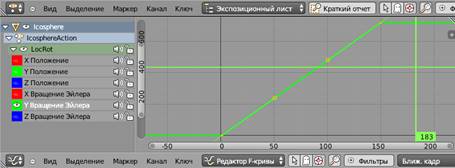

14.   Теперь осталось сделать так, чтобы мяч вращался. Зададим вращение только вокруг оси Y (вращение вокруг других осей вы сможете сделать самостоятельно). Оставьте в окне редактора кривых только кривую  Y Вращение Эйлера (Y Euler Rotation) и перейдите в полноэкранный режим.

15.   Оставьте на кривой только два узла в кадрах 1 и 150. Пусть за время анимации мяч поворачивается на 720 градусов, то есть делает два оборота вокруг своей оси. Выделите узел в кадре 150, нажмите клавишу N, чтобы вызвать панель преобразований, и введите Y-координату узла 720°.

16.   Нажмите клавишу Home, чтобы автоматически подобрать масштаб графика (его можно также регулировать колесиком мыши). Сделайте оба узла векторными и проверьте анимацию.

17.   Перейдите к виду с камеры (Num0) и настройте его так, чтобы видеть мяч во время всей анимации (используйте «режим полёта», клавиши Shift+F).

18.   Теперь «покрасим» плоскость в зелёный цвет и сделаем ее шероховатой. Перейдите на страницу свойств  Материал (Material) и щелкните по кнопке Создать (New). В поле Диффузный (Diffuse) установите зеленый цвет. Уменьшите интенсивность бликов до нуля: поле Интенсивность, Intensity на панели Блик (Specular).

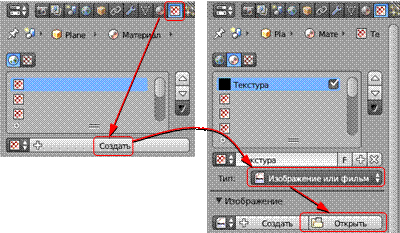

19.   Перейдите на страницу свойств   Текстура (Texture). Создайте новую текстуру (кнопка Создать, New). В списке Тип (Type) оставьте вариант по умолчанию Clouds (облака). На панели Influence (влияние) снимите флажок Цвет (Color) и включите флажок Номаль (Normal), увеличив значение в этом поле до 3. Выполните рендеринг и посмотрите результат.

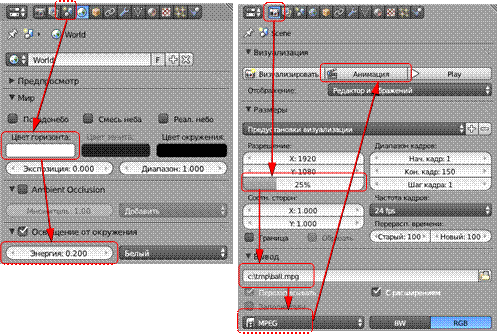

20.   Перейди те на страницу свойств  World (окружение). Установите белый Цвет горизонта (Horizon Color), включите внешнее освещение (флажок Освещение от окружениия, Environment Lighting) и уменьшите его интенсивность (Энергия, Energy) до 0,2.

21.   Перейдите на страницу свойств  Рендеринг (Render).  Уменьшите размер до 25% (чтобы ускорить рендеринг). Установите формат выходного файла MPEG, задайте имя файла (с расширением *.mpg). Затем щелкните по кнопке Animation (анимация) и ждите, когда ролик будет готов. Это может занять несколько минут даже на достаточно мощном компьютере.

22.   Найдите получившийся видеофайл на диске и просмотрите его в проигрывателе.


Практическая работа № 88.
Анимация. Ключевые формы

1.       Запустите Blender, выделите куб, созданный по умолчанию. Перейдите в режим редактирования (Edit Mode, клавиша Tab). Включите режим работы с гранями  (Ctrl+Tab или  ), выделите верхнюю грань и удалите её.

2.       Перейдите к виду сверху (Num7) и включите ортографическую проекцию (Num5). Переключитесь в режим работы с ребрами (Ctrl+Tab или ). Выделите одно из верхних ребер, и постройте новое параллельное ребро щелчком ЛКМ при нажатой клавише Ctrl. Переключитесь в режим работы с вершинами и установите вершины точно в узлы координатной сетки. Для этого можно использовать панель преобразований (клавиша N).



3.       Постройте аналогично вторую створку. Это будет базовая форма (Basis).

4.       Вернитесь к режиму работы с объектами (Object Mode,  клавиша Tab).

5.       Перейдите на страницу свойств кривой  (Object Data), найдите панель Ключи формы (Shape Keys)  и создайте с помощью кнопки  два ключа. Первый будет называться Основа (Basis, базовая форма, открытая коробка), а для второго измените имя на Закрытый (Closed). Выделите в этом списке ключевую форму Закрытый.

6.       Перейдите в режим редактирования сеточной модели (Edit Mode, клавиша Tab). Переключитесь в режим работы с ребрами (Ctrl+Tab или ). Выделите два крайних ребра створок и соедините их, уменьшив масштаб по оси X до нуля. Для этого нужно нажать клавишу S (scale, изменить масштаб), затем клавишу X (только по оси X), затем 0 (уменьшить размер до нуля) и Enter (завершить изменения).

7.       Вернитесь к режиму работы с объектами (Object Mode,  клавиша Tab). Попробуйте изменять Значение (Value) на панели Shape Keys. Что при этом происходит? Правильно ли закрывается коробка? Почему?

8.       Уменьшите значение Value  до нуля и создайте еще одну ключевую форму с именем Верх (Up). Выделите два боковых ребра створки, перейдите к виду спереди (Num1) и поднимите их на одну единицу:

9.       Вернитесь к режиму работы с объектами (Object Mode,  клавиша Tab). В нижней части экрана установите конечный кадр анимации (End) – 100. Выделите на временной шкале первый кадр, убедитесь, что для ключевых форм Закрытый (Closed) и Верх (Up) установлены нулевые значения (Value).

10.   Выделите в списке форму Закрытый (Closed), нажмите ПКМ на поле Значение (Value) и выберите из всплывающего меню команду Вставить ключевой кадр (Insert Keyframe). Аналогично вставьте ключевой кадр для формы Верх (Up).

11.   Перейдите к кадру 50. Измените параметр Значение (Value) для формы Закрытый (Closed) на 0,5, а для формы Верх (Up) – на 1. Вставьте ключевые кадры для обеих форм.

12.   Перейдите к кадру 100. Измените параметр Значение (Value) для формы Закрытый (Closed) на 1, а для формы Верх (Up) – на 0. Вставьте ключевые кадры для обеих форм.

13.   Проверьте, как работает анимация (Alt+A) на виде спереди. Что плохо? Почему?

14.   В верхней части экрана найдите список, позволяющий выбрать стандартное расположение окон на экране, и выберите в нём вариант Анимация (Animation).

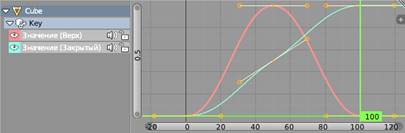

15.   Переведите курсор в окно редактора F-кривых (F-Curve Editor).  Щелчком мыши по треугольнику слева от типа ключевого кадра (Key) раскройте список всех кривых анимации.

16.   Раскройте окно редактора кривых на полный экран, нажав Ctrl и клавишу «стрелка вверх». Удалите узел в кадре 50 для кривой анимации ключа Закрытый (Closed) (она показана голубым цветом). Первый и последний узлы анимации ключа Верх (Up) преобразуйте в свободные (клавиша V, выбрать из меню вариант Свободный, Free), и отрегулируйте направляющие рукоятки так, чтобы кривая стала похожа на синусоиду на интервале от 0 до p.

17.   Проверьте, как работает анимация? Заметны ли улучшения?

18.   Выберите для коробки цвет материала, похожий на картон.

19.   Перейдите на страницу свойств  Мир (World). Установите белый Цвет горизонта (Horizon Color), включите Освещение от окружения (флажок Environment Lighting) и уменьшите его интенсивность (Энергия, Energy) до 0,2.

20.   Перейдите на страницу свойств  Рендеринг (Render).  Установите размер кадра 400 на 400 пикселей, качество 100%. Установите формат выходного файла MPEG, задайте имя файла (с расширением *.mpg).

21.   Нажмите клавишу Num0, чтобы перейти к виду с камеры. Настройте этот вид так, чтобы видеть всю анимацию (Shift+F, «режим полета»).

22.   Щёлкните по кнопке Анимация (Animation) и ждите, когда ролик будет готов. Это может занять несколько минут даже на достаточно мощном компьютере.

Дополнительные задания:

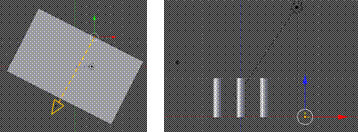

23.   Добавьте вторую пару створок, которые открываются в другом направлении.

24.   Сделайте так, чтобы коробка не закрывалась, а открывалась.


Практическая работа № 89.
Анимация. Арматура

1.       Запустите Blender и удалите куб, созданный по умолчанию.

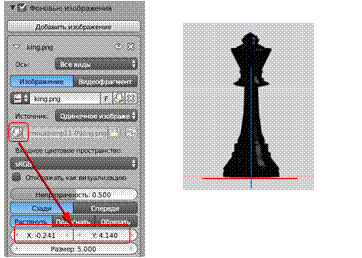

14.   Нажмите клавишу N, чтобы показать панель свойств. Найдите на ней флажок-переключатель Фоновые изображения (Background Images) и отметьте его стрелкой слева от флажка раскройте группу элементов управления.

15.   Щелкните по кнопке Добавить изображение (Add Image), затем – по белой стрелке слева от надписи Не устанавливать (Not Set), если эта панель закрыта. Затем щелкните по кнопке Open (Открыть) и выберите на диске файл king.png.

2.       Щёлкните по кнопке  слева от имени файла, чтобы рисунок был «упакован» в blend-файл. Перейдите к виду спереди (Num1) и включите ортографическую проекцию (Num5), при этом рисунок должен появиться в рабочей области. Изменяя  координаты X и Y, добейтесь, чтобы ось Z совпала с осью симметрии фигуры, а ось X проходила по низу основания.

3.       Установите курсор в центр сцены (в начало координат), нажав клавиши Shift+S и выбрав пункт всплывающего меню  Курсор в центр (Cursor to Center). Нажмите клавиши Shift+A и добавьте на сцену окружность Безье (Добавить – Полисетка – Окружность, Add – Mesh Circle).

4.       Перейдите в режим редактирования сеточной модели (Edit Mode, клавиша Tab). Выделите все вершины, нажмите клавишу S (масштабирование) и измените размер окружности так, чтобы ее диаметр совпал с диаметром основания. Нажмите клавишу E (выдавливание), затем клавишу Z (только вдоль оси Z) и переместите новые вершины вверх до первого изгиба контура. Теперь нажмите клавишу S и уменьшите размер нового контура в соответствии с профилем. Снова примените выдавливание и изменение масштаба, постройте «второй ярус».



17.   Аналогично постройте весь профиль. В самой верхней точке уменьшите масштаб до нуля (клавиша S, затем «0», затем Enter). После этого удалите совпадающие вершины, щелкнув по кнопке  Удалить двойные вершины (Remove Doubles) на панели инструментов (в левой части окна). Убедитесь, что справа в заголовке окна появилось сообщение «Удалено 31 вершины» (Removed 31vertices).

5.       Отключите фоновый рисунок – снимите флажок Фоновые изображения (Background Images).

6.       Выберите для короля чёрный цвет материала.

7.       Сохраните файл под именем king.blend.

8.       Установите курсор в центр сцены (в начало координат), нажав клавиши Shift+S и выбрав пункт всплывающего меню  Курсор в центр (Cursor to Center). Нажмите клавиши Shift+A и добавьте на сцену арматуру – одиночную кость (Добавить – Скелет – Одна кость, Add Armature Single Bone).

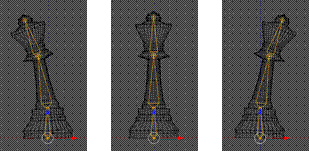

9.       Переключитесь в режим просмотра Каркас (Wireframe, клавиша Z). Увеличьте размер кости так, чтобы она охватила всю нижнюю часть. Затем перейдите в режим редактирования (Edit Mode, клавиша Tab) и выделите верхний узел кости. Нажмите клавишу E (выдавливание), затем клавишу Z (вдоль оси Z) и «вытащите» вторую кость так, чтобы она перекрыла среднюю часть фигуры. Аналогично вытащите третью кость для верхней части.



10.   Вернитесь в режим работы с объектами. Выделите сначала фигуру короля, а затем (при нажатой клавише Shift) – арматуру. Нажмите клавиши Ctrl+P, чтобы сделать арматуру родительским объектом для короля. Из всплывающего меню выберите вариант Скелетная деформация с автоматическими весами  (Armature Deform With Automatic Weights). Это значит, что связь вершин с конкретными костями будет установлена автоматически.

11.   С помощью списка режимов перейдите в режим определения положений (Pose Mode). Выделите какую-нибудь кость и попробуйте вращать ее (клавиша R). Фигура короля должна наклониться вместе с костью. Отмените вращение кости.

12.   Установите длину анимации 100 кадров (параметр End) и сделайте текущим первый кадр. Включите режим автоматической записи ключевых кадров, щелкнув по кнопке  под временной шкалой. Выделите среднюю кость, немного наклоните ее в сторону и верните обратно (чтобы создать ключевой кадр, но оставить исходное положение короля). То же самое сделайте с верхней костью.

13.   Перейдите в кадр 25. Наклоните верхнюю и среднюю кости влево на 10 градусов (клавиша R, набрать «-10», нажать Enter).

14.   Перейдите в кадр 50. Восстановите вертикальное положение короля. Для этого наклоните верхнюю и среднюю кости вправо на 10 градусов (клавиша R, набрать «10», нажать Enter).

15.   Перейдите в кадр 75. Наклоните верхнюю и среднюю кости вправо на 10 градусов.

16.   Перейдите в кадр 100. Восстановите вертикальное положение короля.

17.   Остановите автоматическую запись ключевых кадров, щёлкнув по кнопке  . Нажмите клавиши Alt+A, чтобы посмотреть анимацию.

18.   Перейдите на страницу свойств  Мир (World). Установите белый Цвет горизонта (Horizon Color), включите Освещение от окружения (Environment Lighting) и уменьшите его интенсивность (Энергия, Energy) до 0,2.

19.   Перейдите на страницу свойств  Рендеринг (Render).  Установите размер кадра 400 на 400 пикселей, качество 100%. Установите формат выходного файла MPEG, задайте имя файла (с расширением *.mpg).

20.   Нажмите клавишу Num0, чтобы перейти к виду с камеры. Настройте этот вид так, чтобы видеть всю анимацию (Shift+F, «режим полета»).

21.   Щёлкните по кнопке Animation (анимация) и ждите, когда ролик будет готов. Это может занять несколько минут даже на достаточно мощном компьютере.


Практическая работа № 90.

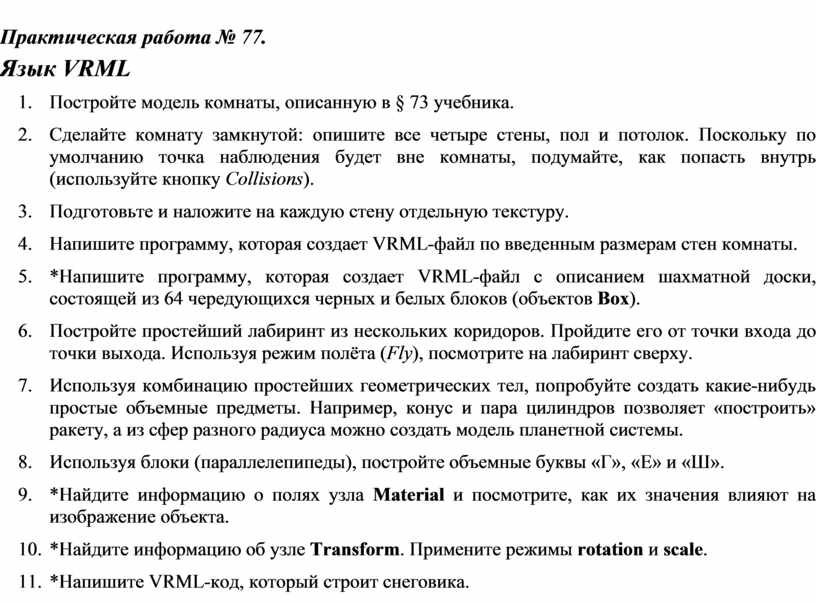

Язык VRML

1.       Постройте модель комнаты, описанную в § 73 учебника.

2.       Сделайте комнату замкнутой: опишите все четыре стены, пол и потолок. Поскольку по умолчанию точка наблюдения будет вне комнаты, подумайте, как попасть внутрь (используйте кнопку Collisions).

3.       Подготовьте и наложите на каждую стену отдельную текстуру.

4.       Напишите программу, которая создает VRML-файл по введенным размерам стен комнаты.

5.       *Напишите программу, которая создает VRML-файл с описанием шахматной доски, состоящей из 64 чередующихся черных и белых блоков (объектов Box).

6.       Постройте простейший лабиринт из нескольких коридоров. Пройдите его от точки входа до точки выхода. Используя режим полёта (Fly), посмотрите на лабиринт сверху.

7.       Используя комбинацию простейших геометрических тел, попробуйте создать какие-нибудь простые объемные предметы. Например, конус и пара цилиндров позволяет «построить» ракету, а из сфер разного радиуса можно создать модель планетной системы.

8.       Используя блоки (параллелепипеды), постройте объемные буквы «Г», «Е» и «Ш».

9.       *Найдите информацию о полях узла Material и посмотрите, как их значения влияют на изображение объекта.

10.   *Найдите информацию об узле Transform. Примените режимы rotation и scale.

11.   *Напишите VRML-код, который строит снеговика.


Скачано с www.znanio.ru

Глава 9. Трёхмерная графика

Глава 9. Трёхмерная графика

Настройка для ноутбуков: Программа

Настройка для ноутбуков: Программа

Практическая работа № 77.

Практическая работа № 77.

Для изменения масштаба используйте колёсико мыши

Для изменения масштаба используйте колёсико мыши

Практическая работа № 77.

Практическая работа № 77.

Измените название материала на

Измените название материала на

Сплошной ( Solid ). 2.

Сплошной ( Solid ). 2.

Задание для самостоятельной работы:

Задание для самостоятельной работы:

Практическая работа № 77.

Практическая работа № 77.

Нажмите кнопку E (англ. extrude – выдавливание) и переместите выделенную грань вниз примерно так, как на следующем рисунке

Нажмите кнопку E (англ. extrude – выдавливание) и переместите выделенную грань вниз примерно так, как на следующем рисунке

Практическая работа № 77.

Практическая работа № 77.

Выделите четыре центральных грани и удалите их (клавиша

Выделите четыре центральных грани и удалите их (клавиша

Перейдите к виду сверху и передвиньте вершину над глазом немного вперед

Перейдите к виду сверху и передвиньте вершину над глазом немного вперед

Сохраните модель под именем slon

Сохраните модель под именем slon

На странице свойств Lattice увеличьте количество разбиений решетки по осям

На странице свойств Lattice увеличьте количество разбиений решетки по осям

Перейдите в режим редактирования и с помощью инструмента

Перейдите в режим редактирования и с помощью инструмента

Практическая работа № 77.

Практическая работа № 77.

Отрегулируйте положения узлов и направляющих

Отрегулируйте положения узлов и направляющих

Практическая работа № 82а. Профиль 1

Практическая работа № 82а. Профиль 1

Практическая работа № 77.

Практическая работа № 77.

Практическая работа № 77.

Практическая работа № 77.

Практическая работа № 77.

Практическая работа № 77.

Практическая работа № 77.

Практическая работа № 77.

Аналогично разместите на остальных гранях оставшиеся 5 картинок

Аналогично разместите на остальных гранях оставшиеся 5 картинок

Практическая работа № 85а. UV -развёртка (зонтик) 1

Практическая работа № 85а. UV -развёртка (зонтик) 1

Mesh ) выберите пункт UV ­-развертка –

Mesh ) выберите пункт UV ­-развертка –

Практическая работа № 77.

Практическая работа № 77.

Выведите на экран панель преобразований (клавиша

Выведите на экран панель преобразований (клавиша

Измените положение источника и направление света

Измените положение источника и направление света

Практическая работа № 86а. Рендеринг 1

Практическая работа № 86а. Рендеринг 1

Сделайте плоскость видимой при рендеринге, щёлкнув по кнопке с изображением фотоаппарата в окне

Сделайте плоскость видимой при рендеринге, щёлкнув по кнопке с изображением фотоаппарата в окне

Перейдите на страницу свойств

Перейдите на страницу свойств

Практическая работа № 77.

Практическая работа № 77.

Аналогично добавьте ключевые кадры 90, 125 и 150

Аналогично добавьте ключевые кадры 90, 125 и 150

Отключите все кривые, кроме Z

Отключите все кривые, кроме Z

Уменьшите интенсивность бликов до нуля: поле

Уменьшите интенсивность бликов до нуля: поле

Практическая работа № 77.

Практическая работа № 77.

Вернитесь к режиму работы с объектами (

Вернитесь к режиму работы с объектами (

Добавьте вторую пару створок, которые открываются в другом направлении

Добавьте вторую пару створок, которые открываются в другом направлении

Практическая работа № 77.

Практическая работа № 77.

Удалить двойные вершины ( Remove

Удалить двойные вершины ( Remove

Перейдите в кадр 25. Наклоните верхнюю и среднюю кости влево на 10 градусов (клавиша

Перейдите в кадр 25. Наклоните верхнюю и среднюю кости влево на 10 градусов (клавиша

Практическая работа № 77.

Практическая работа № 77.
Скачать файл
